今天数字君再给大家推荐另一家参展商

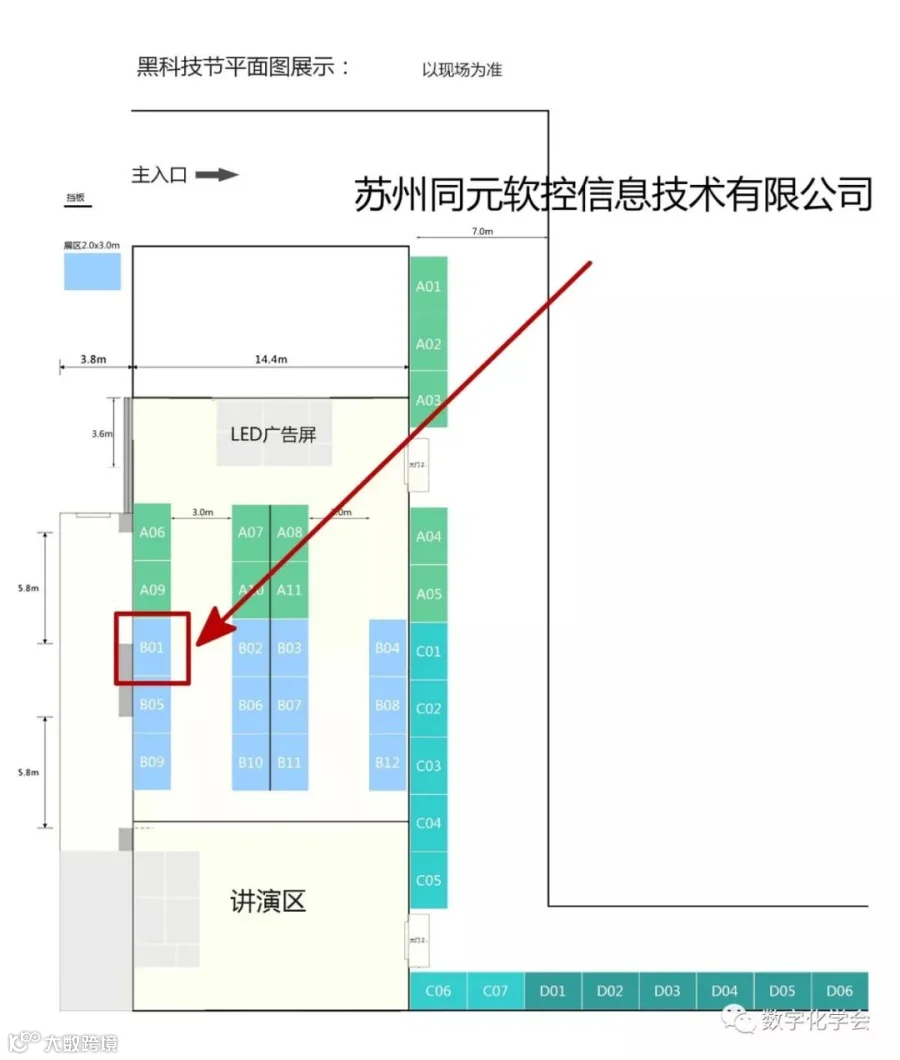

位于B-01展区的同元
▼
<点击图片放大可看更清晰>
苏州同元软控信息技术有限公司成立于2008年，总部位于苏州市工业园区，是为装备制造业系统设计提供工业智能软件产品研发、工程服务及系统工程整体解决方案的高科技企业。同元软控的产品和服务已经广泛应用于航天、航空、能源、车辆、船舶、教育等行业，为国家系列重大工程提供了数字化设计支撑。
同元软控以为“中国智造”提供自主可控核心工业软件为企业使命，以中国装备制造业的产品创新研制为源头需求，通过掌握新一代数字化与智能化设计核心技术——多领域物理统一建模和系统仿真技术，为中国工业提供国际领先、自主可控的新一代工业智能化设计平台及应用服务。
基于完全自主知识产权的系统智能设计与验证平台MWorks，面向产品正向创新设计，支持基于模型的系统设计、仿真验证、模型集成、虚拟试验以及智能分析，为企业提供开放、自主、可控的MBSE实施支撑，以业务流程和数据模型为中心，通过知识模型和工程应用的积累实现知识自动化和设计智能化。
同元主营业务：
货架产品：以系统智能设计与验证平台软件和专业模型库为内容提供通用的系统设计仿真货架产品。系统智能设计与验证平台MWorks包含系统架构设计软件Sysbuilder、系统仿真验证软件Sysplorer、系统模型协同与数据管理软件Syslink、专业模型库、行业应用软件以及一系列工具集。
工程服务：围绕基于模型的系统数字化设计与验证解决方案提供系统设计仿真和MBSE工程服务。工程模型库规划、开发及应用；MWorks行业应用开发；软件工具集成与联合仿真；MBSE咨询与Modelica培训；基于自研货架产品和解决方案结合不同行业需求提供独立的行业应用。
解决方案：基于平台、模型库、行业应用及解决方案支撑企业数字化工程生态建设和工业互联网应用生态建设。面向复杂产品全生命周期研制提供基于模型的方案设计、仿真验证、虚拟试验、健康管理、模型集成以及协同管理支撑方案。
同元产品概述：
现代工业产品智能化、物联化程度不断提升，已发展为以机械系统为主体，集电子、控制、液压等多个领域子系统于一体的复杂多领域系统。传统基于文档的研制模式难以支撑任务需求，设计数据同源、信息可追溯性、早期仿真验证及知识复用性不足等问题与当前复杂系统研制的高要求越来越不相适应。
基于模型的系统工程（Model-Based Systems Engineering，MBSE）方法是数字化技术的最新发展，为大型复杂系统研制提供了有效解决方案，将推动数字化工作和型号研制流程的融合，提升产品智能制造水平，助推产品研制模式转型。
MBSE的核心思想是充分利用模型，使模型在系统论证分析、设计、实现中发挥核心作用，在“基于模型的”或“模型驱动的”环境下，通过模型实现系统需求和功能逻辑的“验证”和“确认”，并驱动设计仿真、产品设计、实现、测试、综合、验证和确认环节。MBSE 以知识模型化、过程数字化、协同网络化、设计制造智能化为目标，从流程、方法与平台等不同维度指导产品全生命周期的研制，对现有系统工程方法的研制模式提出了变革理念。
MWorks是同元软控基于工业知识统一表达与模型互联国际标准打造的系统智能设计与验证平台，是MBSE方法落地的使能平台。
MWorks采用基于模型的方法全面支撑系统设计，通过不同层次、不同类型的仿真来验证系统设计，形成<设计-验证>对偶，构建系统数字化设计与验证闭环。围绕系统设计过程，MWorks重点提供小回路设计验证、大回路设计验证和数字孪生虚实闭环：
● 小回路设计验证闭环：以用户需求为输入，支撑基于模型的系统设计过程（需求-功能-逻辑-物理），快速构建系统初步方案，设计早期就实现多领域系统综合仿真验证。
● 大回路设计验证闭环：在系统初步方案基础上进行细化设计，以系统架构为设计约束，各专业开展专业设计、仿真，最后回归到总体，开展多学科联合仿真、多学科设计优化等，实现设计即正确。
● 数字孪生虚实闭环：系统仿真工具建立产品数字功能样机，通过半物理工具实现与物理产品的同步映射与交互，形成数字孪生闭环，可以为产品设计、制造、试验、运维阶段提供虚实融合的研制分析支持。

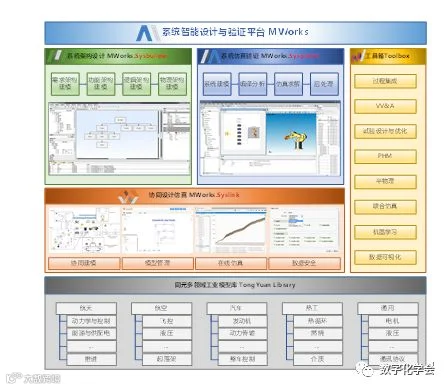

MWorks系统智能设计与验证平台由三大核心工具、一系列模型库以及一系列扩展工具箱组成，具体包括：
系统架构设计软件MWorks.Sysbuilder：提供需求架构、功能架构、逻辑架构和物理架构建模功能，覆盖基于模型的系统设计过程。
系统仿真验证软件MWorks.Sysplorer：提供系统仿真建模、编译分析、仿真求解和后处理功能，覆盖基于模型的系统验证过程。
系统协同建模与模型数据管理软件MWorks.Syslink：提供协同建模、模型管理、在线仿真和数据安全功能，为系统研制提供基于模型的协同环境。
工具箱MWorks.Toolbox：提供过程集成、试验设计与优化、PHM、VV&A、半物理、联合仿真、机器学习及数据可视化等丰富的实用工具箱，满足多样化的数字化设计、分析、仿真及优化需求。
同元多领域工业模型库MWorks.Library：提供大量经过工程验证的设计仿真一体化模型库，覆盖航天、航空、汽车、热工等多个行业。
产品背景：

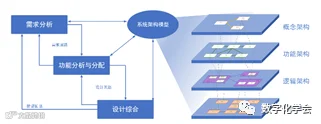

当前复杂工程系统研制通常采用基于模型的系统工程（Model-based System Engineering,MBSE）方法，即以架构为中心，模型为驱动，在MBSE各阶段（需求定义、功能分析、逻辑设计、物理设计）中分别建立各阶段的架构模型（如下图所示），从顶层视角描述并指导不同阶段系统的设计与演进路径。传统基于SysML的系统架构设计工具在应用中存在以下问题：
1.缺少设计模型库，大量的领域知识需用户从头建设与维护；
2.对于专业设计师，Sysml建模语言难以掌握，难以阅读，缺少与领域的紧密结合；
3.设计模型不可执行，需二次转换为仿真模型，设计-仿真模型一致性难以保证；
4.方法学与工具分离，设计工具掌握难度高；
5.难以管理复杂性，大规模图形信息展示能力弱；
产品概述：

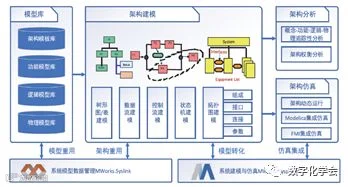

MWorks.Sysbuilder产品架构图
MWorks.Sysbuilder是面向复杂工程系统，基于模型的系统架构设计、分析和仿真验证软件。以系统需求作为输入，按照自顶向下的系统研制流程，以图形化、结构化、面向对象方式，覆盖系统概念架构、功能架构和逻辑架构设计过程，通过与MWorks.Sysplorer的紧密集成，支持在系统设计的早期实现多领域综合分析和验证。
产品功能：

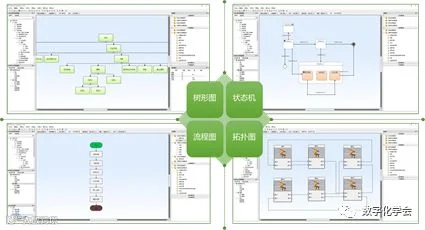

MWorks.Sysbuilder产品功能
●图形化架构定义：以中性格式定义系统架构（结构和行为），促使Cyber和Physical有效协作，更加易于系统集成。
●层次化架构设计：支持自顶向下的系统分解和自底向上的组件封装，实现层次化系统架构设计建模。
●架构重用：通过与MWorks.Syslink的无缝集成，重用存储在中央模型数据服务器中的架构模板和各种模型库。
●静态分析计算：通过静态分析，检查参数、接口、连接的一致性，并支持基于模型的系统静态计算。
●动态分析计算：支持接入组件白盒、灰盒、黑盒模型进行系统多领域综合动态仿真分析。
●多方案优选：支持多场景配置运行，快速量化分析多种设计方案，提供可视化的方案比较工具，辅助方案优选。
●专业视图生成：基于系统架构，生成各专业逻辑视图，包括电气逻辑架构、信息逻辑架构和管路逻辑架构等，实现系统工程与专业工程的无缝协同。
●多层缩放显示：支持系统架构模型的多层无极缩放浏览，提供类似Google Earth的用户体验。
●外部接口：支持Modelica、SysML架构模板导入为中性格式，或将中性格式导出为Modelica、SysML模型框架；支持与需求管理系统的接口，实现需求追溯和验证。
应用范围与价值：
系统架构模型为中心的MBSE过程
MWorks.Sysbuilder提供了极简却又功能强大的系统架构模型设计解决方案，满足航空、航天、车辆、船舶等复杂系统的功能分析、逻辑设计、多方案权衡比较、优化设计等需求，适用于复杂工程系统研制的概念论证、方案设计阶段。
应用案例：
航天某院针对传统航天器供配电架构图研制过程中标准不统一、效率低下、信息量小、无法验证等问题，基于Sysbuilder建立了供配电系统架构设计与验证平台，实现了供配电系统架构设计的标准化、自动化、层次化和可验证。
● 标准化：定义标准化的设计规则和业务流程，并集成到平台，统一电气架构图表现形式。
● 自动化：基于统一数据源，自动生成供配电系统架构，提升设计自动化程度。
● 层次化：架构可分层表示，从宏观和微观角度全面而详细的反映航天器供配电情况 。
● 可验证：可自动生成供配电系统仿真模型框架，结合模型库，对供配电系统架构设计进行评价。
产品背景：
随着工业产品的自动化与智能化发展，多领域耦合已成为当前工业产品的一个显著特征，多专业设计协同与模型集成已经成为工业产品系统设计的必需技术。
Modelica是在此背景下推出的一种多领域统一建模语言。Modelica语言继承了先前多种领域建模语言的优点，融合了Java语言的面向对象机制与Matlab的数组表达机制，是一种面向设计工程师的业务描述语言，能够有力地支撑基于模型的系统工程应用。
产品概述：

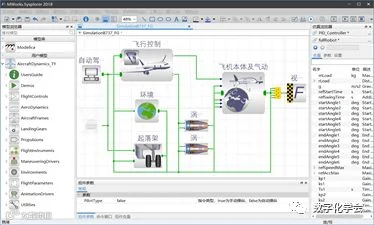

MWorks.Sysplorer工具界面
MWorks.Sysplorer是面向多领域工程产品的系统级仿真验证软件。
基于国际多领域统一建模规范Modelica，MWorks.Sysplorer支持工业设计知识的模型化表达和模块化封装，支持基于物理拓扑的快速系统模型集成与设计验证，支持多方案优选及设计参数优化，以知识可重用、系统可重构方式，为工业企业的设计知识积累与产品创新设计提供了有效的技术支撑，对及早发现产品设计缺陷、快速验证设计方案、全面优化产品性能、有效减少物理验证次数等具有重要价值。
产品功能：
● 多领域统一建模与一致表达
● 支持Modelica与FMI规范，分布式联合仿真
● 模型仿真试验与参数优化
● 装配模型到动力学模型的自动转换
● 模型驱动的仿真程序自动生成
● 结果数据的同步曲线与动画展示
● 模型加密工具，支持模型加密与授权
● 数字仪表工具库
● 命令与脚本工具库
●支持C/Fortran集成，支持Simulink S-Funtion导出
● 插件机制与API接口
应用范围与价值：
利用现有大量可重用的Modelica专业库，Sysplorer可以广泛地满足机械、液压、控制、电子、气压、热力学、电磁等专业，以及航空、航天、车辆、船舶、能源等行业的知识积累、仿真验证与设计优化需求。
● 统一标准：统一的模型表达标准，支持无缝的模型集成，有利于设计知识积累与重用。
● 统一模型：统一的全系统模型，为多专业设计协同奠定了基础。
● 统一平台：统一的设计验证平台，支持全系统级、子系统级与部件级的多层次统一设计验证。
● 快速设计验证：基于型号与系统模型库，可快速构建各层次模型，实现快速设计验证，及早发现设计缺陷。
● 多方案优选：支持多种设计方案的分析与比较，优化设计方案。
● 设计参数优化：支持设计参数优化，提升系统性能。
● 全工况分析：支持各种常规工况、极限工况与故障工况的仿真验证，有效减少物理验证次数与费用。
● 知识可重用：设计知识的统一模型化表达与模块化封装，提升了知识的可重用性。
● 系统可重构：基于现有型号系统模型，通过子系统或部件级局部模型变更，可快速实现系统级模型的重构。
应用案例：
围绕飞机早期论证与方案设计，采用Sysplorer系统仿真验证软件，建立飞机级系统模型，以便指导飞机快速方案论证和分析：
● 航电系统：舵面振荡/瞬态监控器建模仿真等。
● 燃油系统：飞机燃油计量阀建模仿真等。
● 电气系统：交流电动泵建模仿真等。
●液压系统：液压能源系统建模仿真、液压外场温度测试系统等。
●飞控系统：升降舵作动系统建模仿真、设备详细模型建模和参数辨识等。
●起落架系统：起落架收放系统、刹车系统建模仿真、载荷敏感性分析等。
产品背景：
MWorks.Syslink产品定位
当前在系统设计阶段，普遍采用标准系统建模语言（如SysML、Modelica等）开展基于模型的系统设计、仿真、分析与验证，模型管理方式则表现为xmi、mo等基于文件的管理，这种模式存在以下不足：
1.系统建模环境大多为单机版，缺乏并行协同环境的支持，难以支持多专业协同设计；
2.系统模型数据散落于个人计算机上，缺乏统一管理，难以共享和重用；
3.R-F-L-P各环节设计仿真工具软件产生的各种类型模型数据，缺乏端对端集成，“信息孤岛”现象明显；
而系统模型数据具有面向对象等结构化特点，使得传统基于文件的PDM/SDM/SCM系统无法满足系统模型数据的协同设计与管理需求。
产品概述：

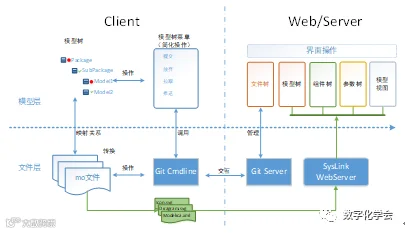

MWorks.Syslink产品架构图
MWorks.Syslink为基于模型的系统工程环境中的模型、数据及相关工件提供协同管理解决方案。该系统改变传统面向文件的协同为面向模型的协同，为工程师屏蔽通用版本管理工具复杂的配置和操作，提供图形化、面向对象的协同建模和模型管理。
产品功能：
MWorks.Syslink功能
●协同系统建模：以面向模型的方式，实现多人协同工作流程，包括模型检入与检出、新版本的验证与上传、模型与数据的同步更新等。
●结构化模型比较：针对Modelica模型结构化特点，模型比较工具提供不同层次、不同类别的视图，全面展示不同版本模型间的差异。
●集中分类存储：采用对象化、层次化的方式集中收集系统模型以及相关数据，如参数、变量、仿真配置等。
●基于Web的模型可视化：可在Web端直接查看模型的元数据信息，包括图标视图、文本视图、组件视图和信息视图。
●基于角色的访问控制：基于角色、功能与职责，定义用户对系统模型与数据的访问权限。
●仿真结果管理：支持仿真结果数据的受控管理和仿真结果数据的可视化。
应用范围与价值：
MWorks.Syslink提供了系统模型创建、修改、细化、分析、发布、管理和归档的全生命周期管理，可为航空、航天、车辆、船舶等复杂系统在基于模型的工程研制中，提供统一数据源，提升系统建模效率、规范建模过程，基于模型实现知识积累
应用案例：
航天某院针对飞行器研制过程中大量的模型数据存储于个人计算机上，缺乏有效的存储、管理和重用等问题，基于Syslink建立了仿真模型数据管理平台，实现了飞行器模型数据的网络协同、集中管理、流转受控和数据安全。
1.网络协同：为单机系统建模仿真工具提供多人网络协同支持，实现多专业协同设计。
2.集中管理：收集各类CAE、自研软件的仿真模型，提供统一的分类、存储和管理机制，保证模型的一致性、完整性和关联性。
3.流转受控：模型的流转过程受控，通过审签机制，保证模型的技术状态。
4.数据安全：基于数据安全与保密的要求，对模型与数据进行权限管理。
