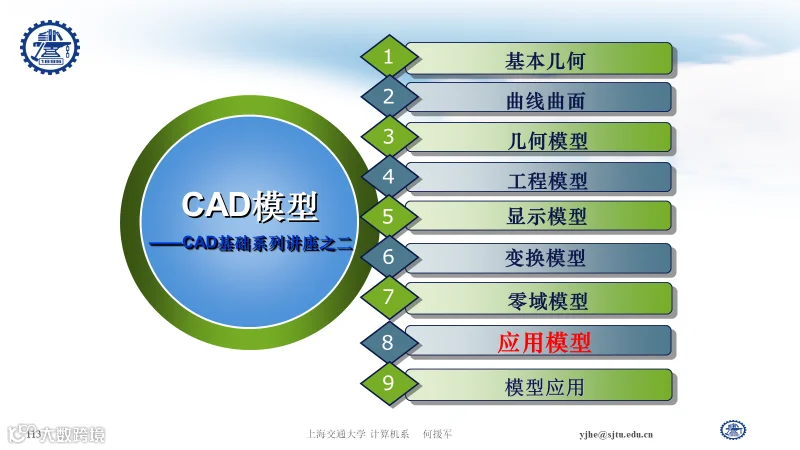

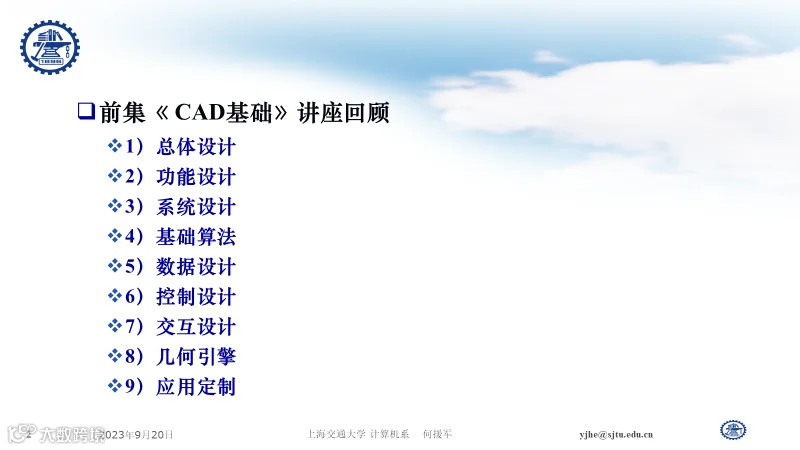

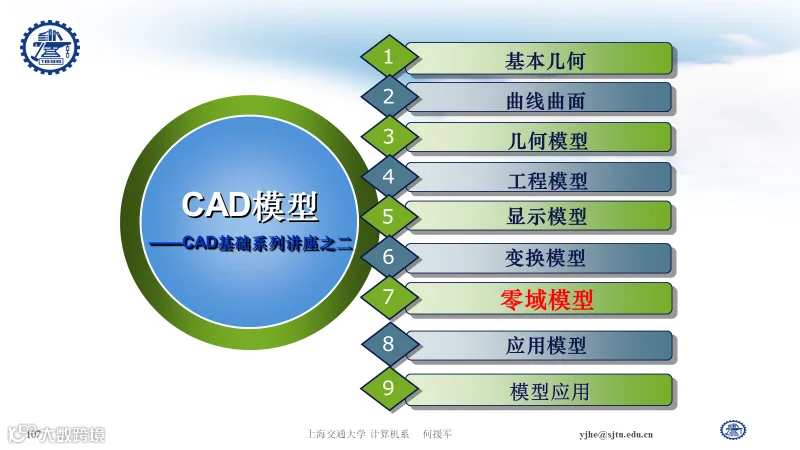

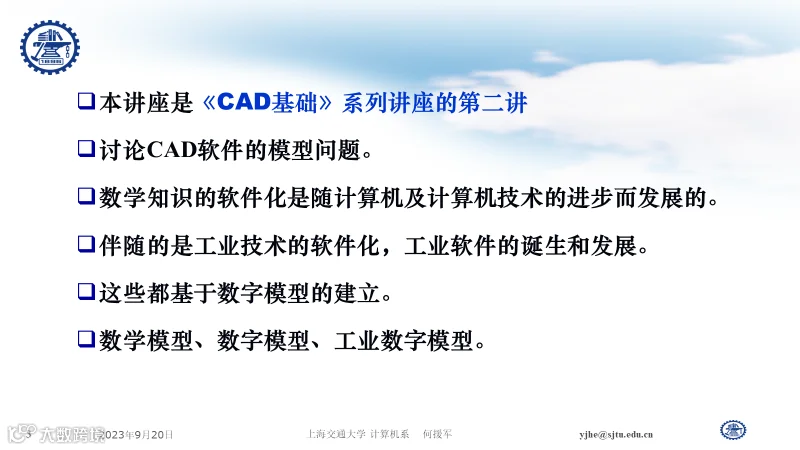

这是《CAD基础》系列讲座的第二讲。
讨论CAD软件的模型问题。
数学知识的软件化是随计算机及计算机技术的进步而发展的。
伴随的是工业技术的软件化，工业软件的诞生和发展。
这些都基于数字模型的建立。
数学模型、数字模型、工业数字模型。

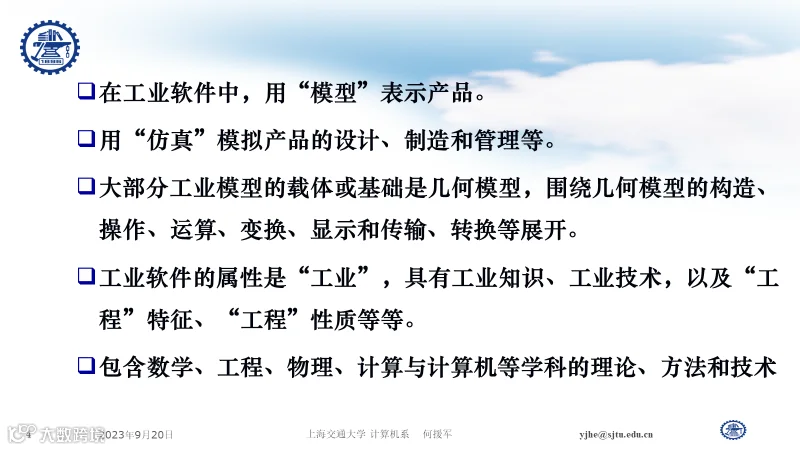

在工业软件中，用“模型”表示产品。
用“仿真”模拟产品的设计、制造和管理等。

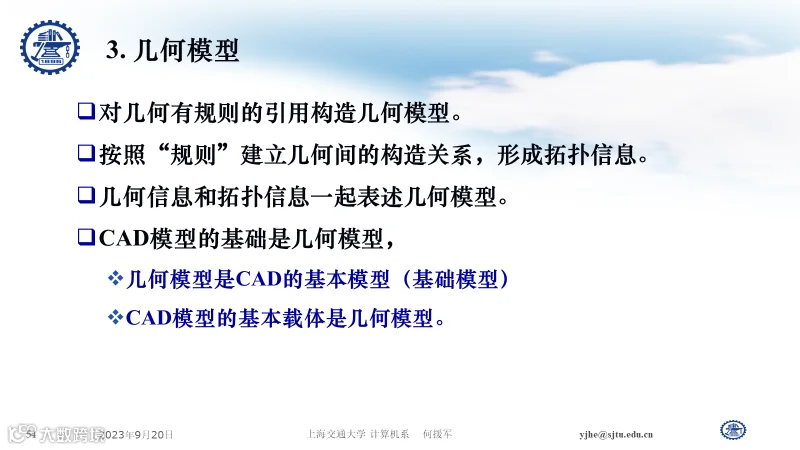

大部分工业模型的载体是几何模型。

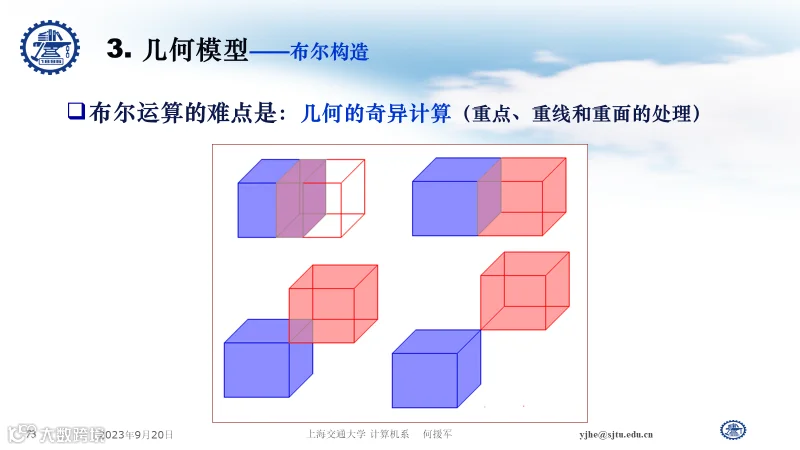

围绕几何模型的构造、操作、运算、变换、显示和传输、转换等展开。
所以几何模型是工业模型的基础。
工业软件的属性是“工业”，具有工业知识、工业技术，以及“工程”特性、“工程”性质等等。它包含数学、工程、物理、计算与计算机等学科的理论、方法和技术。

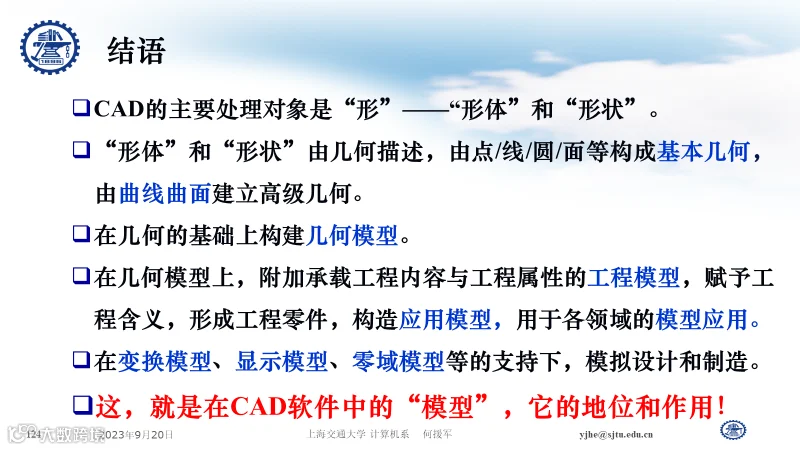

CAD的主要处理对象是“形”——“形状”和“形体”。由形而得图，由图而造形。

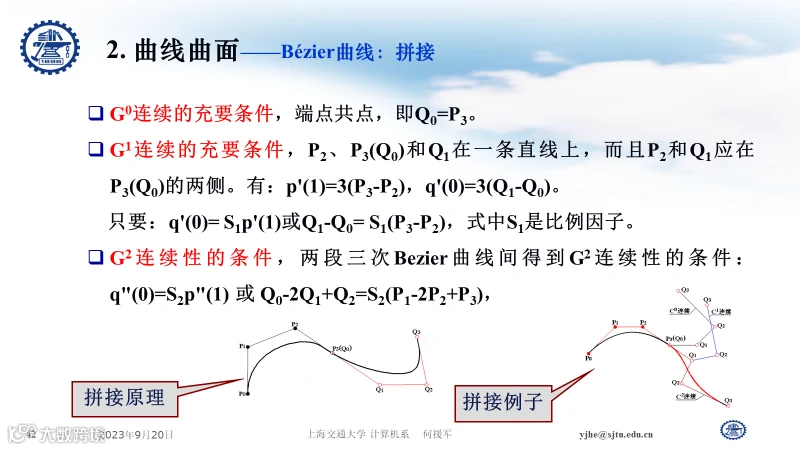

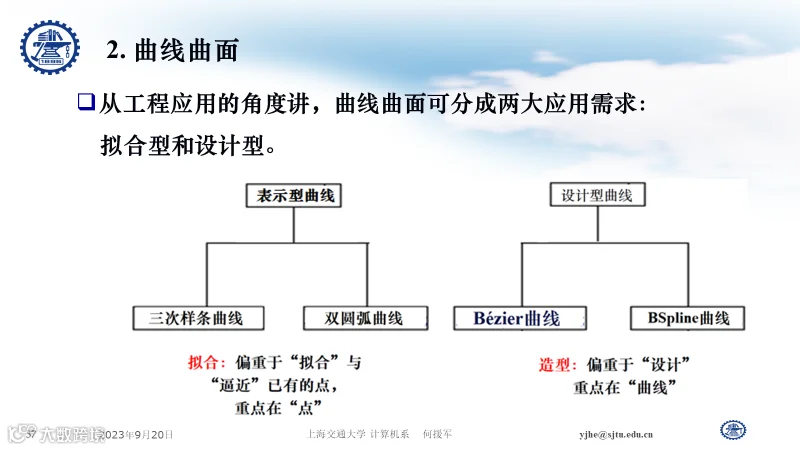

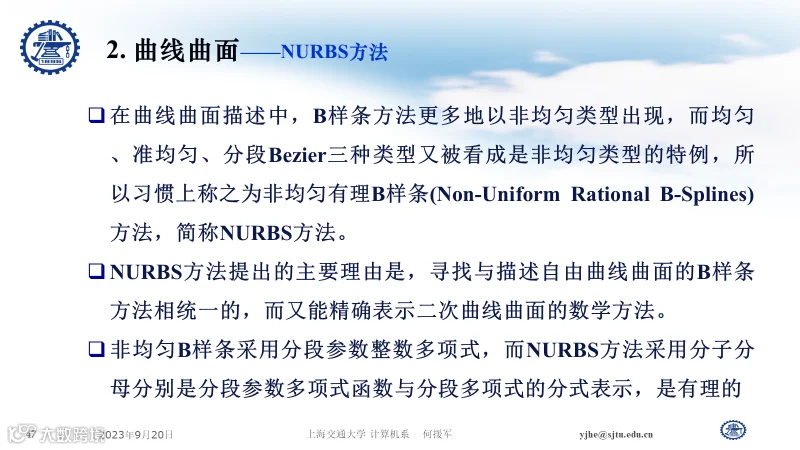

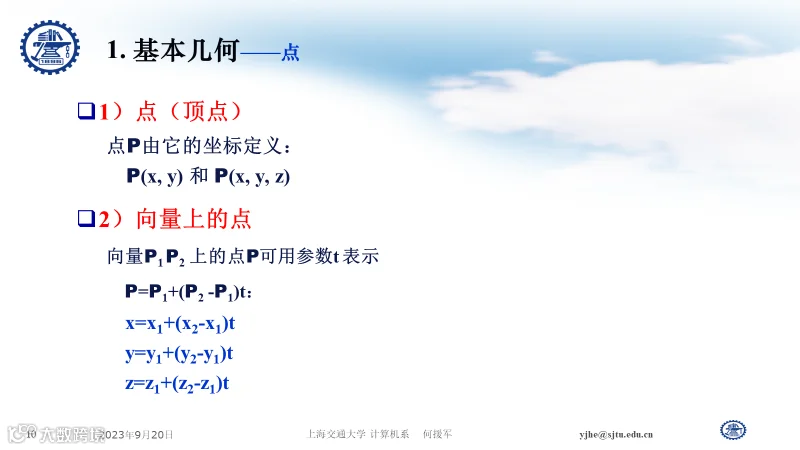

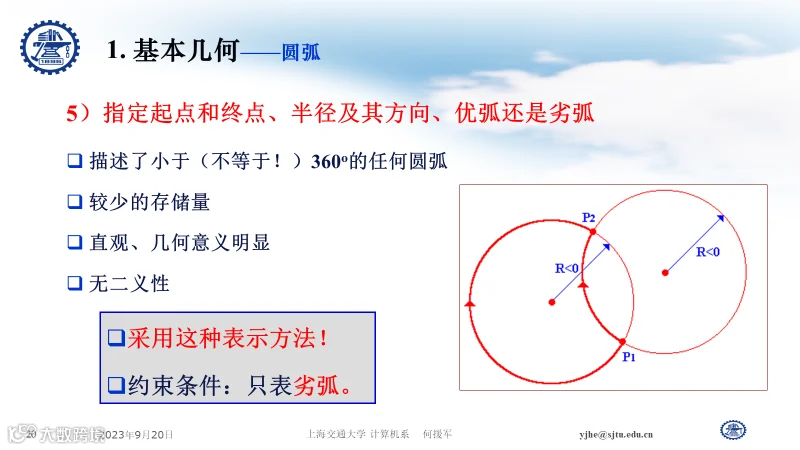

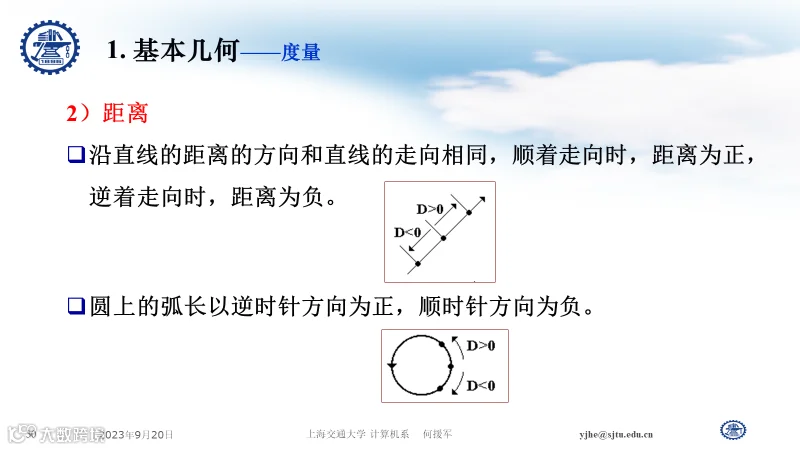

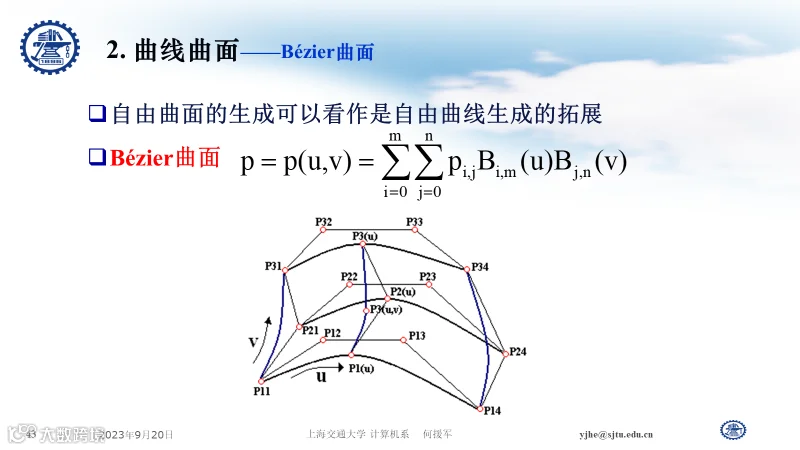

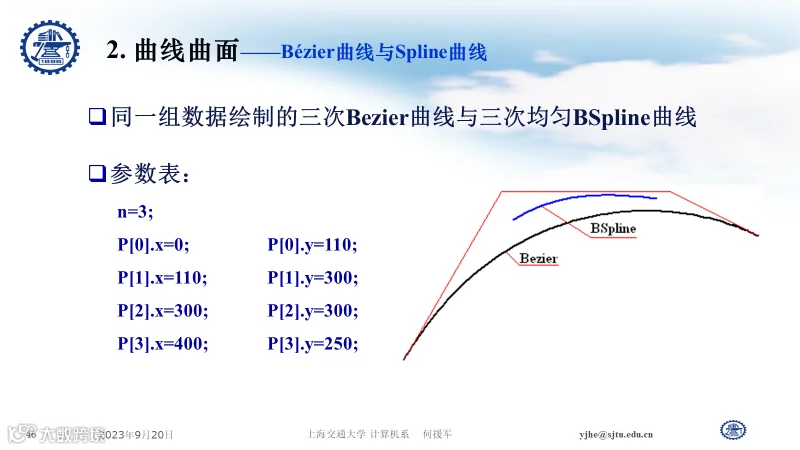

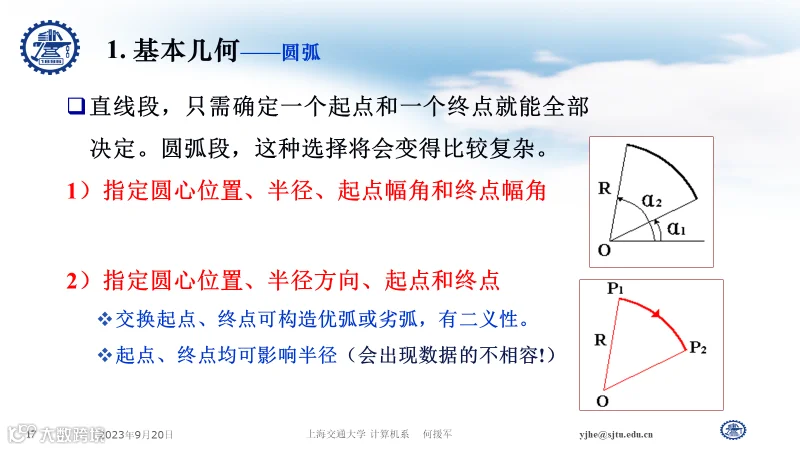

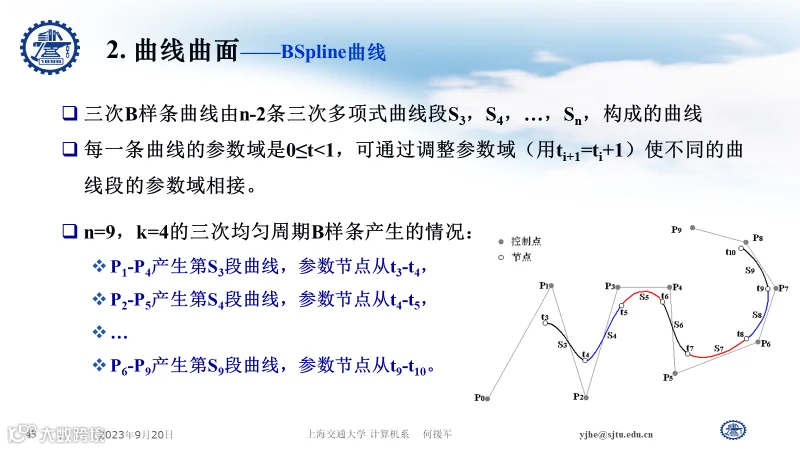

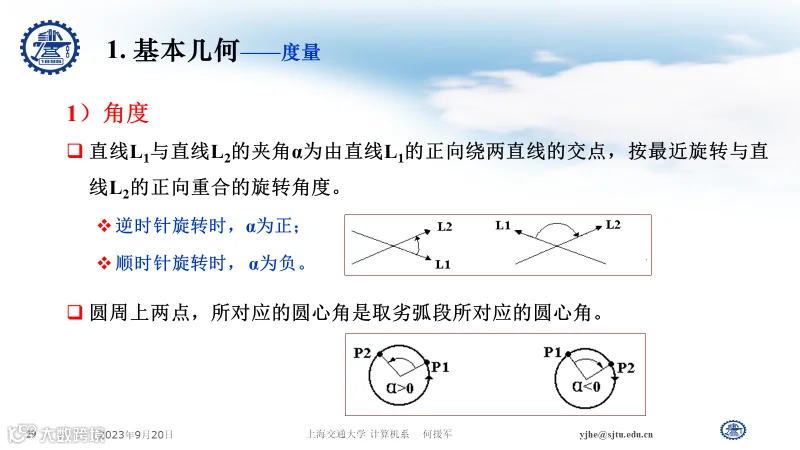

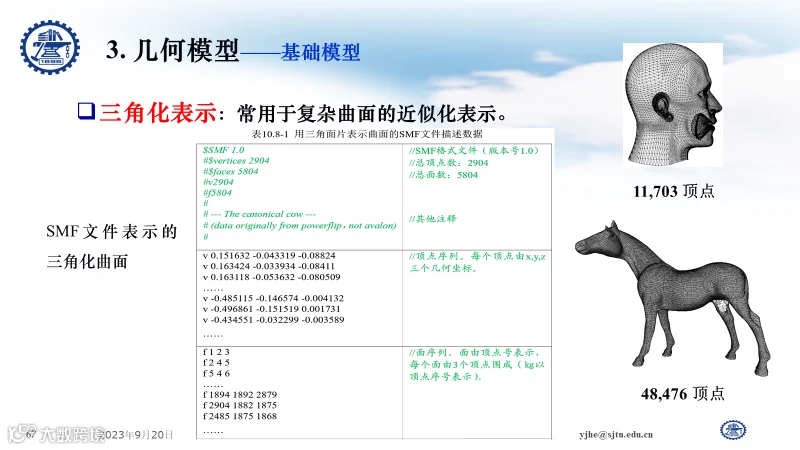

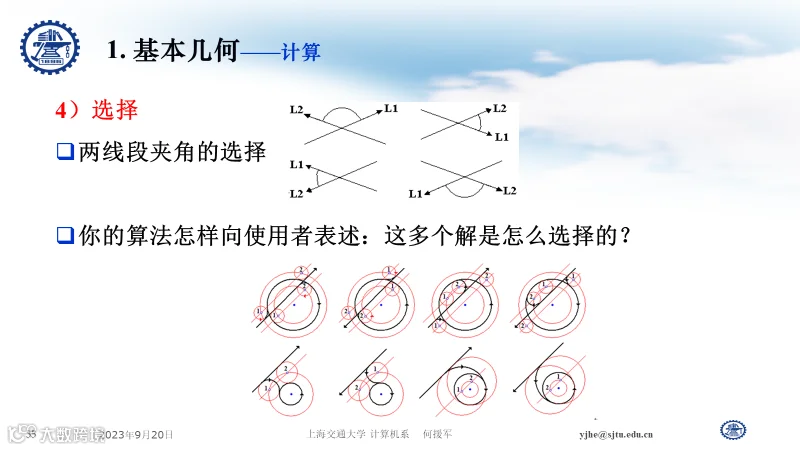

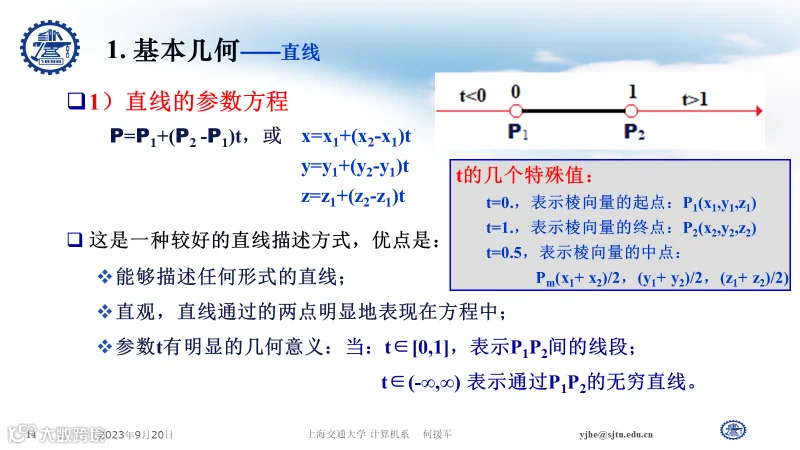

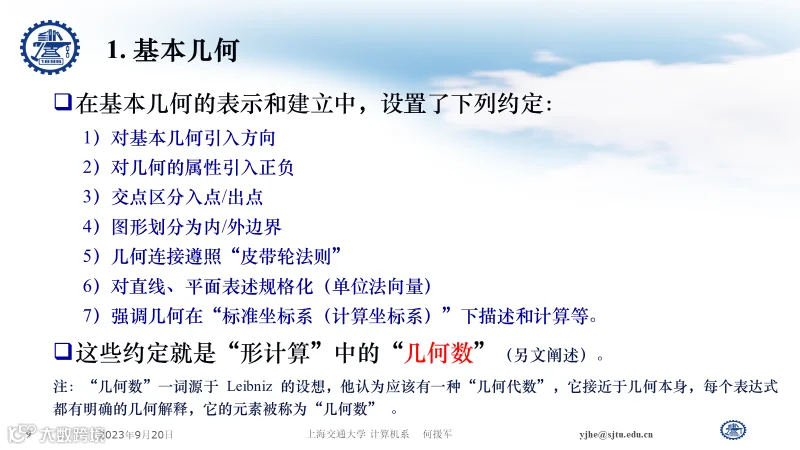

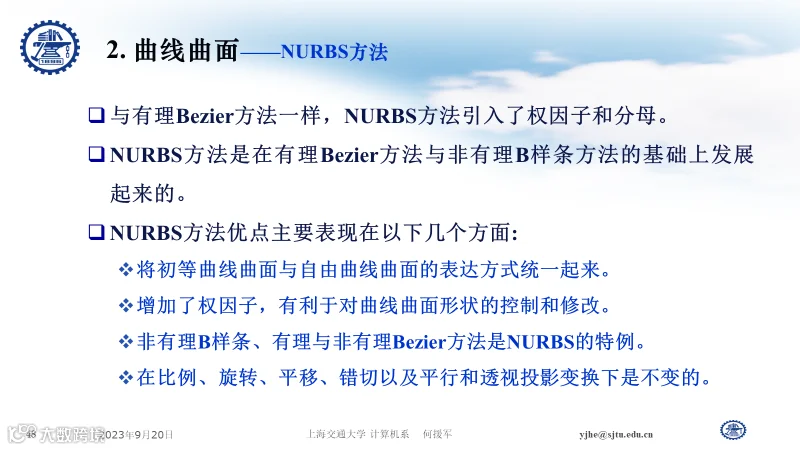

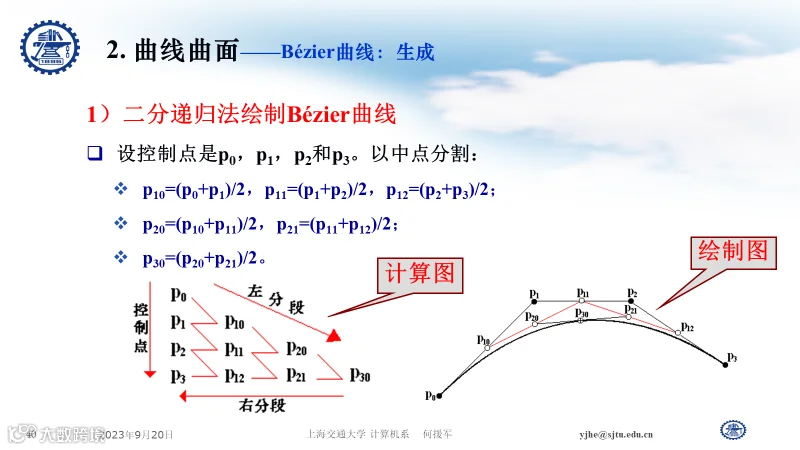

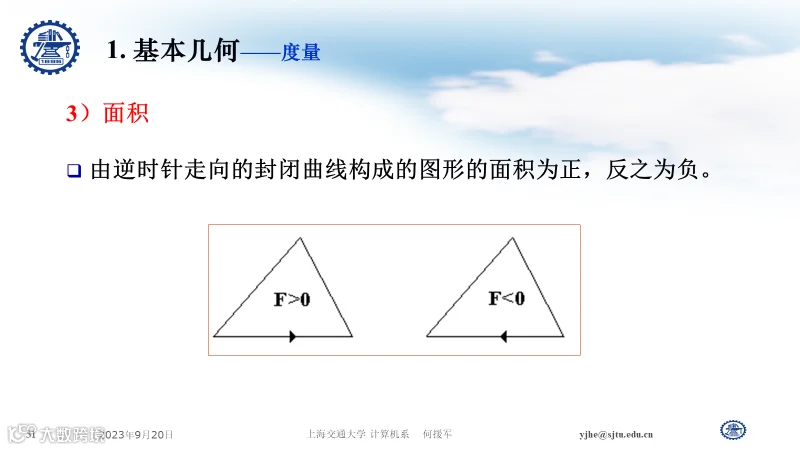

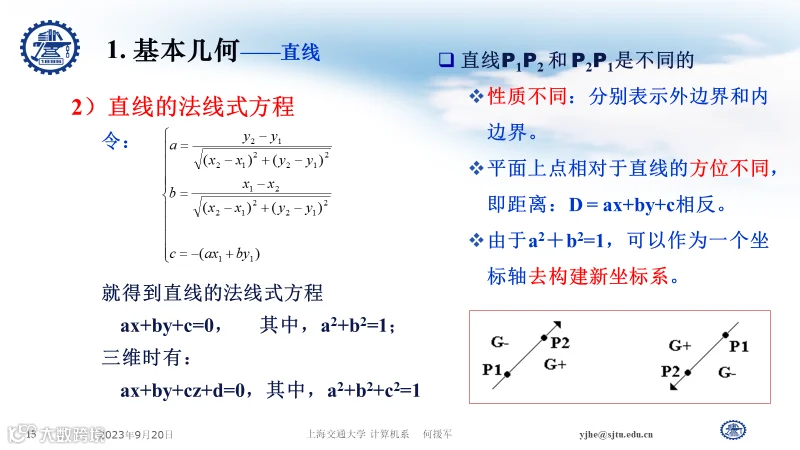

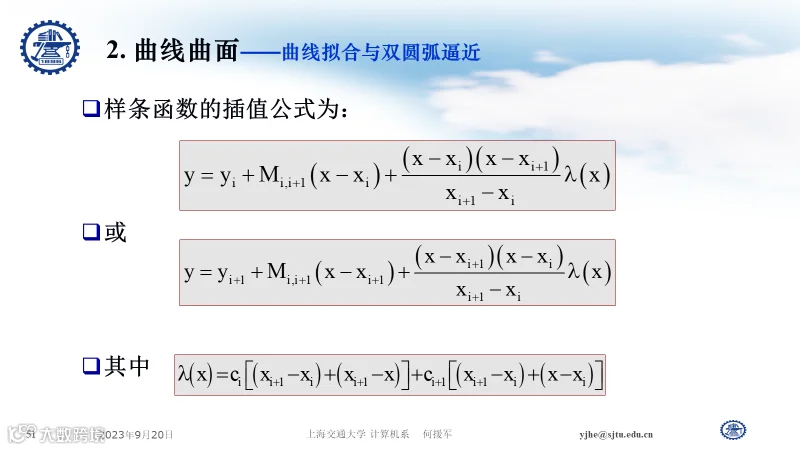

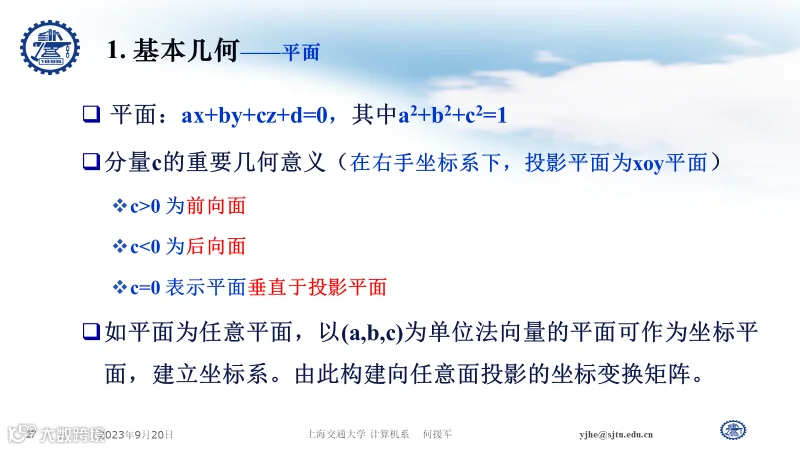

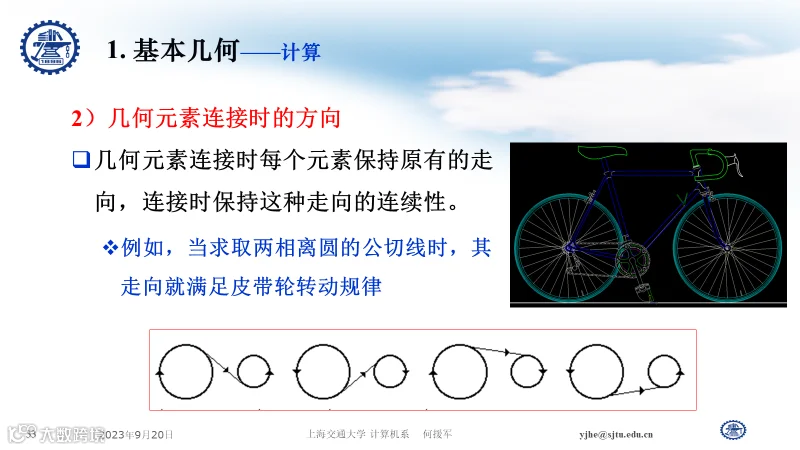

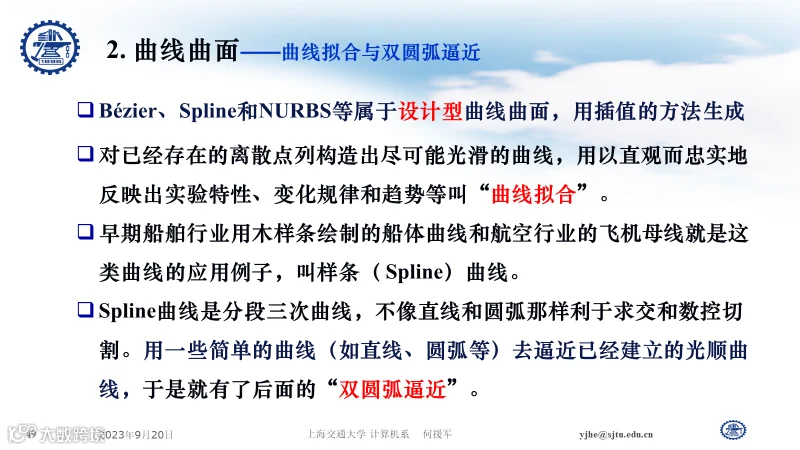

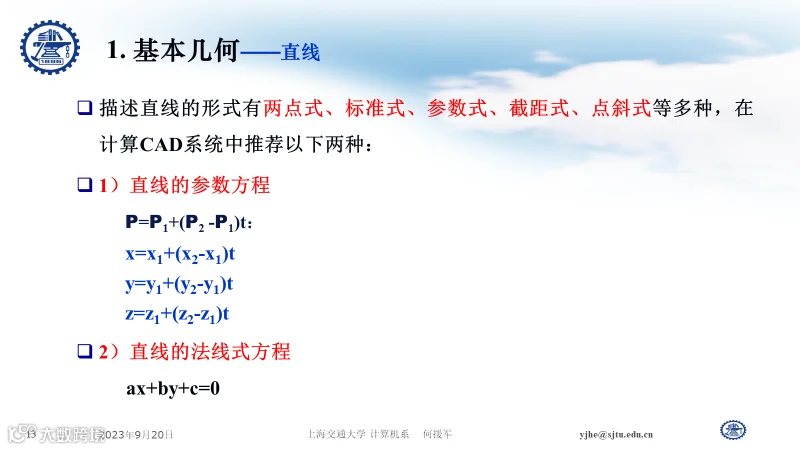

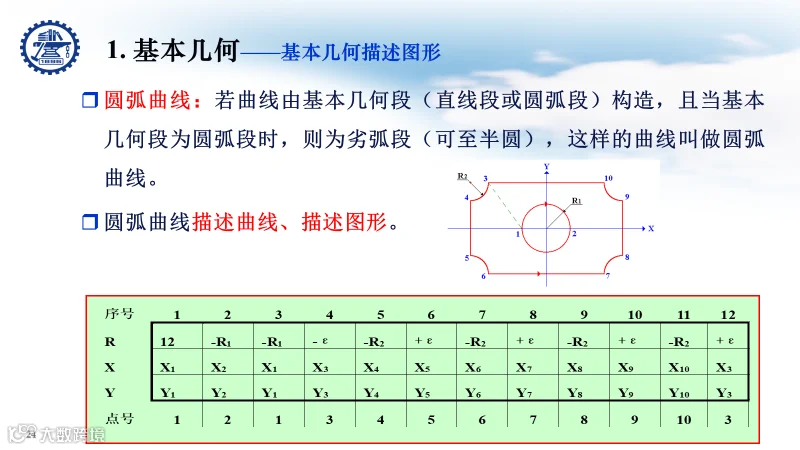

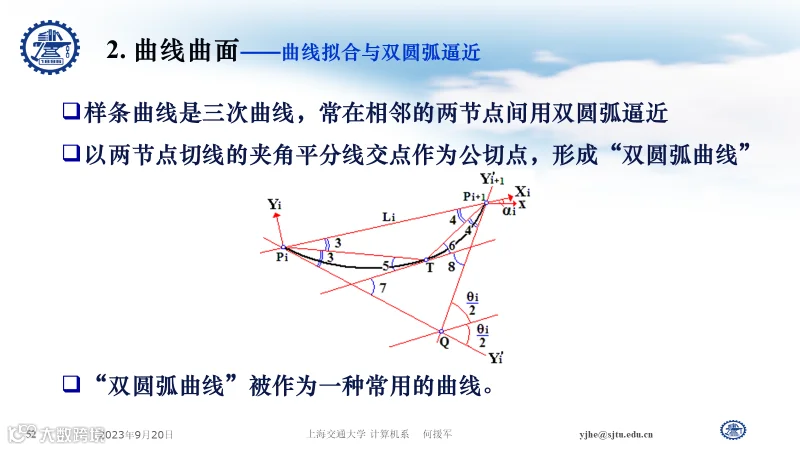

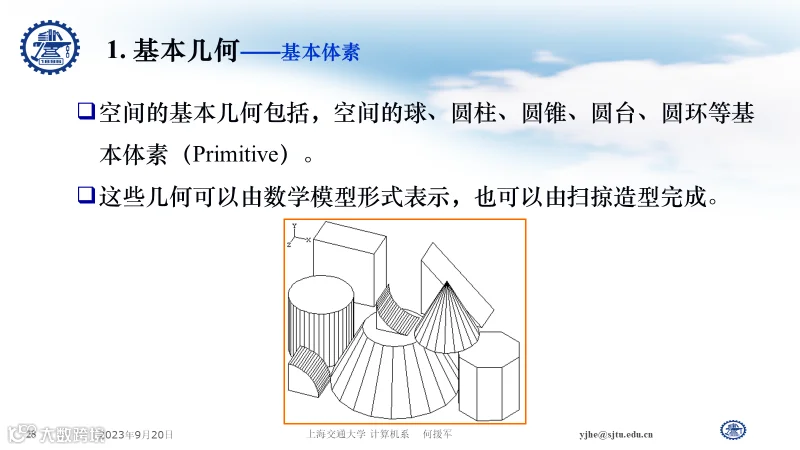

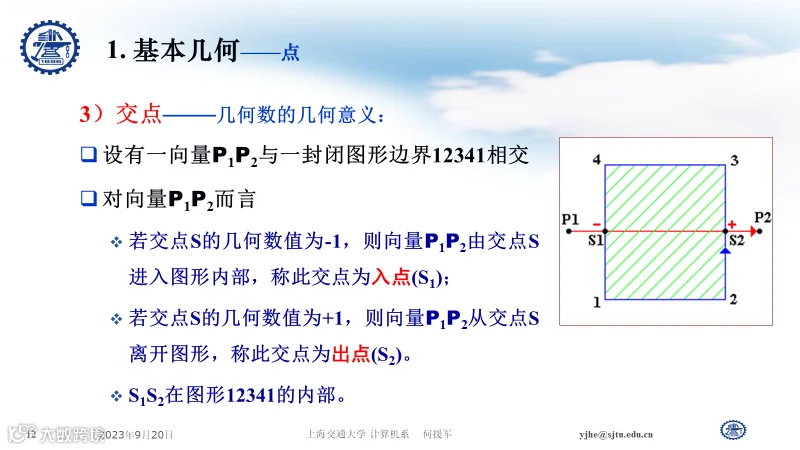

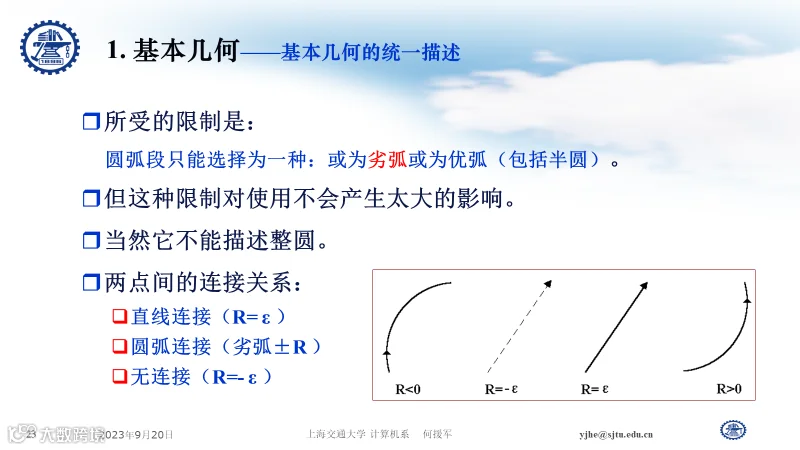

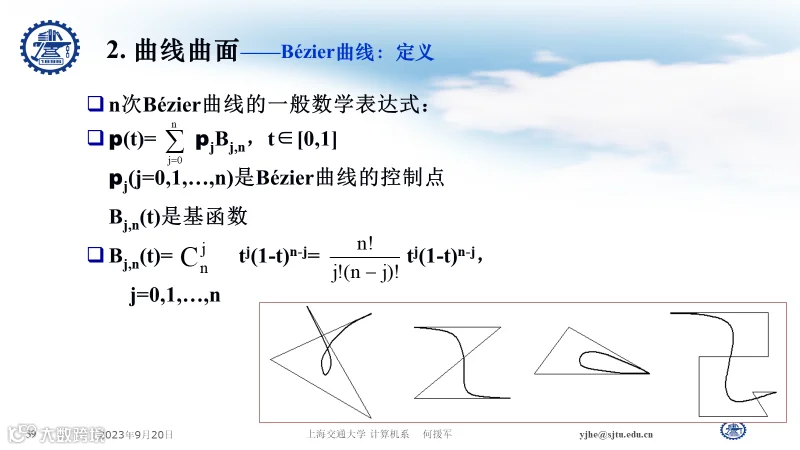

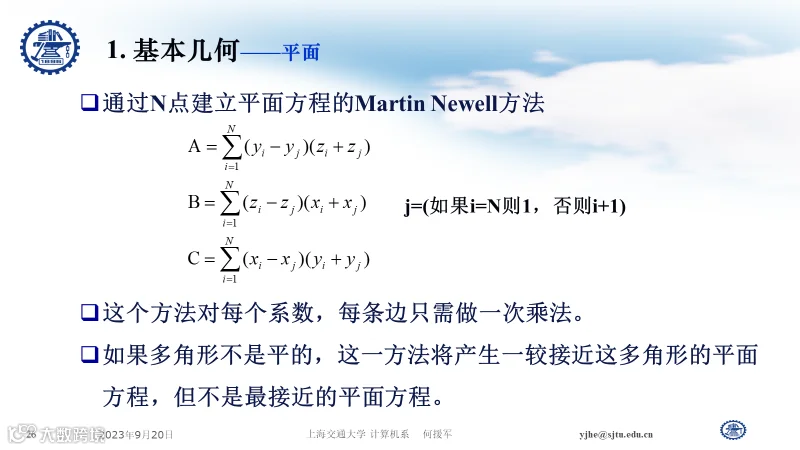

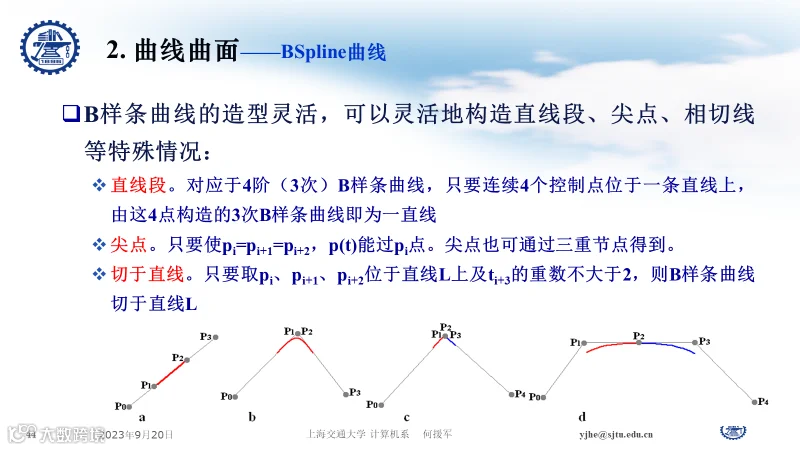

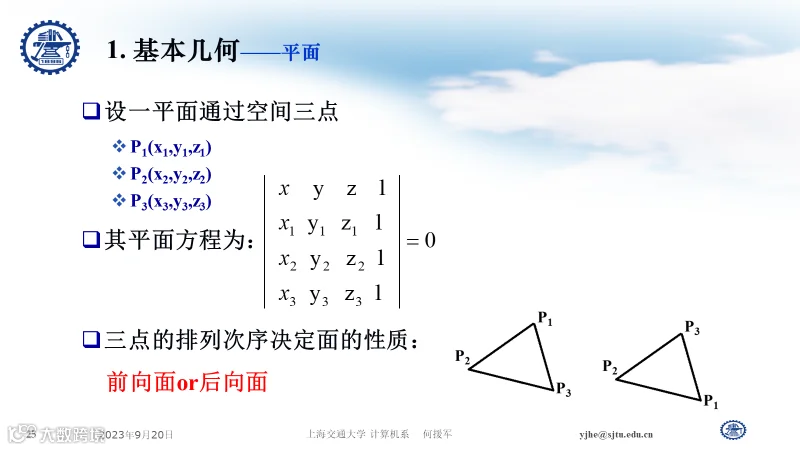

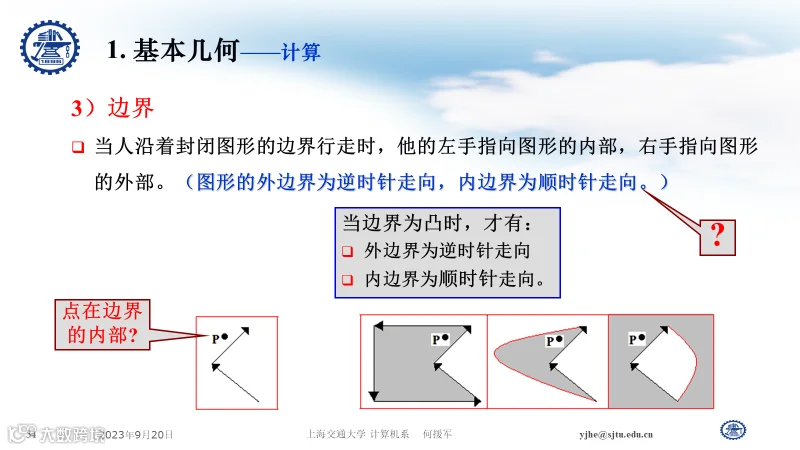

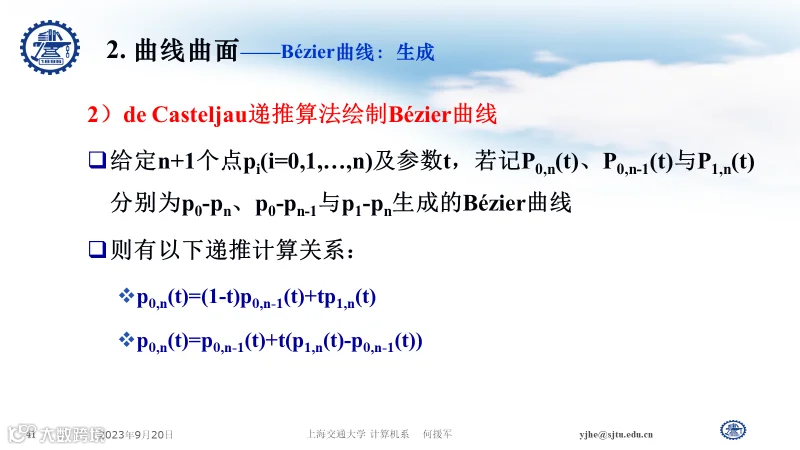

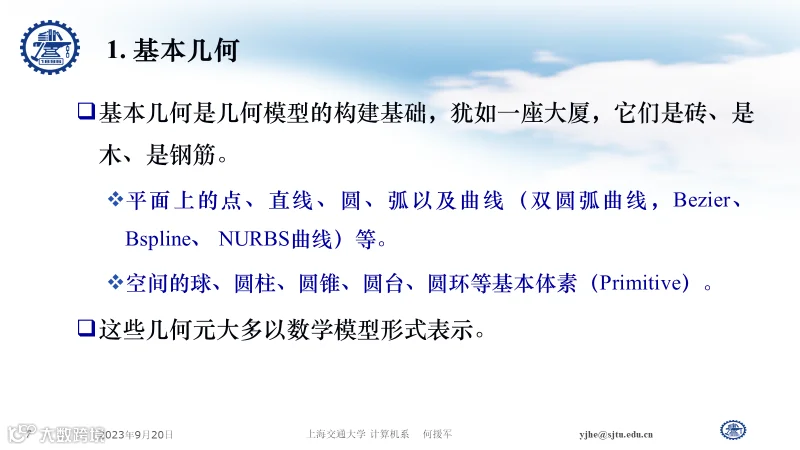

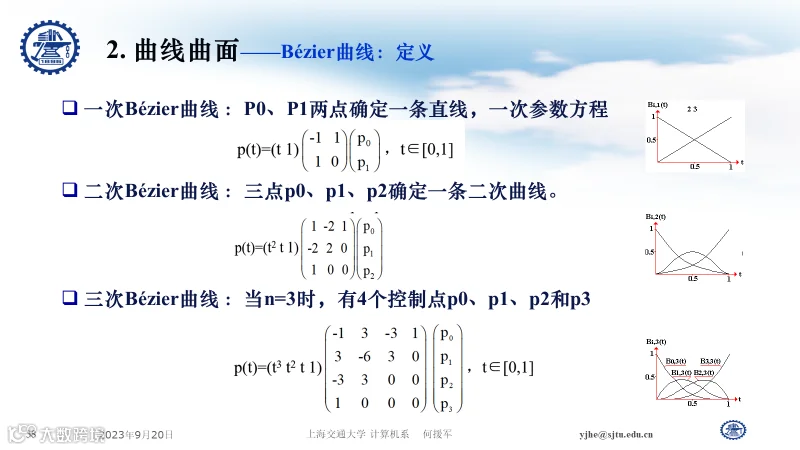

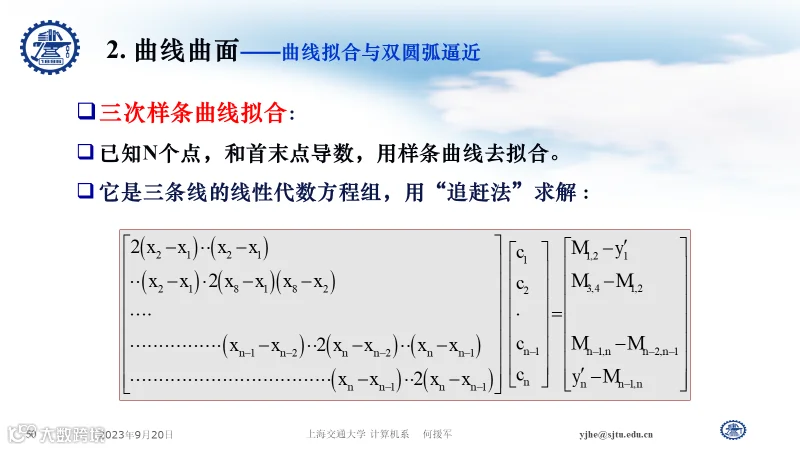

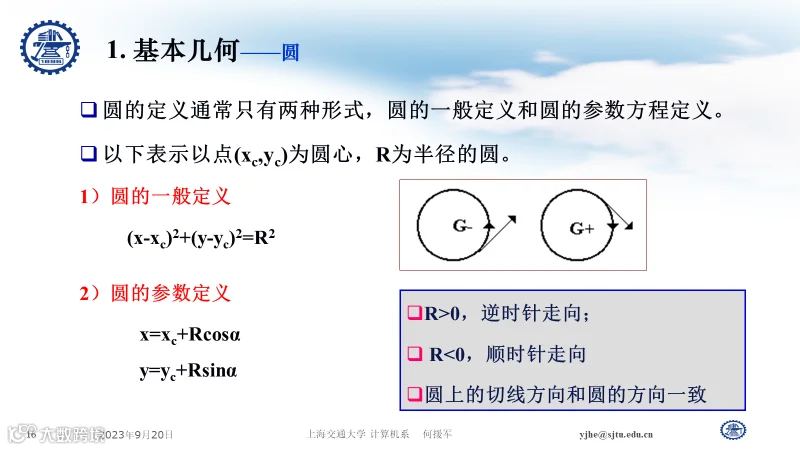

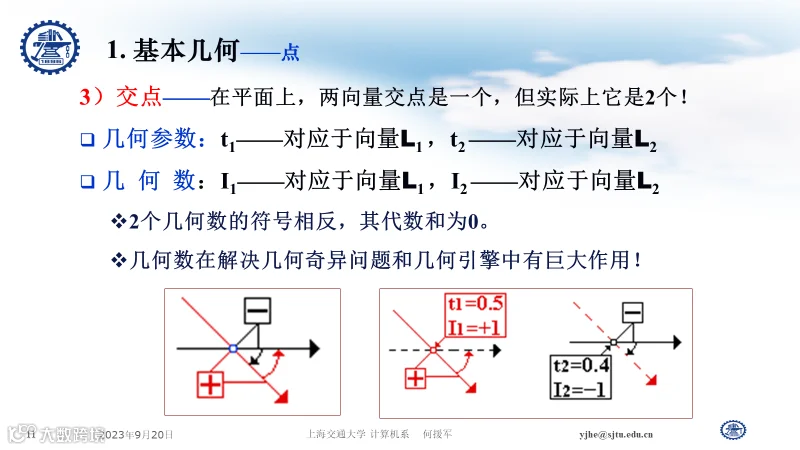

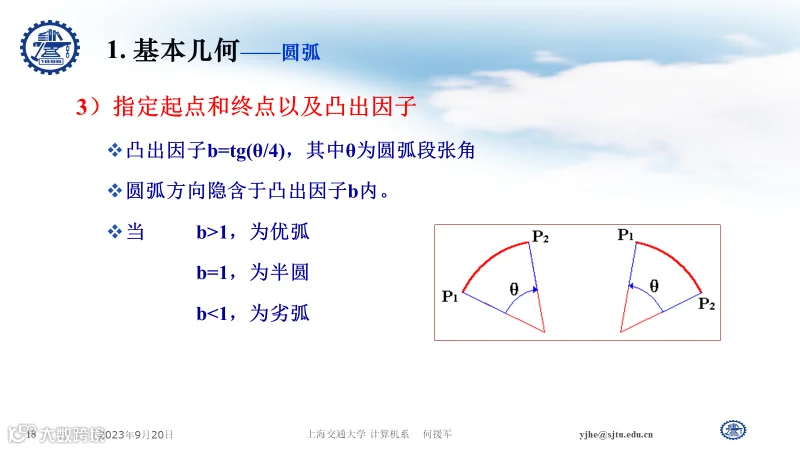

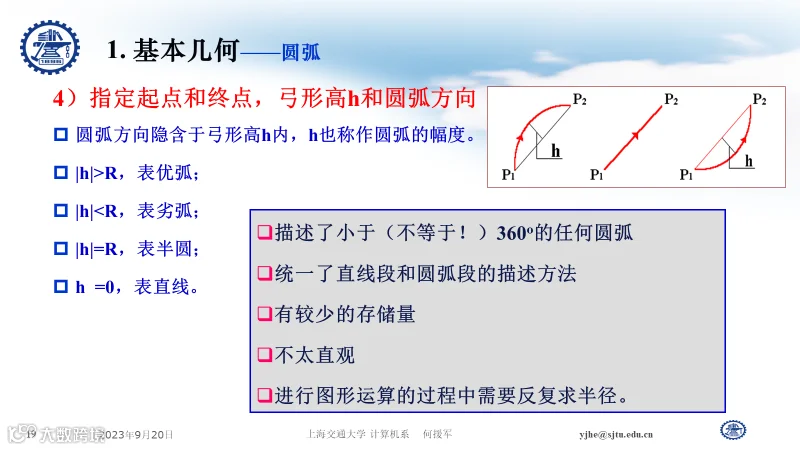

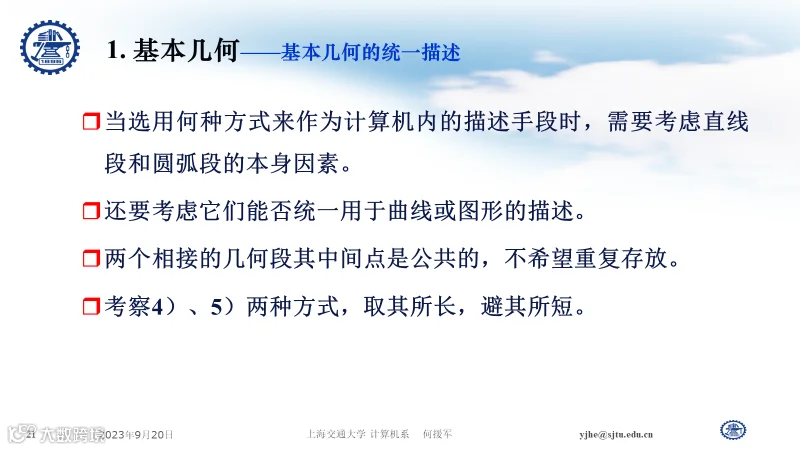

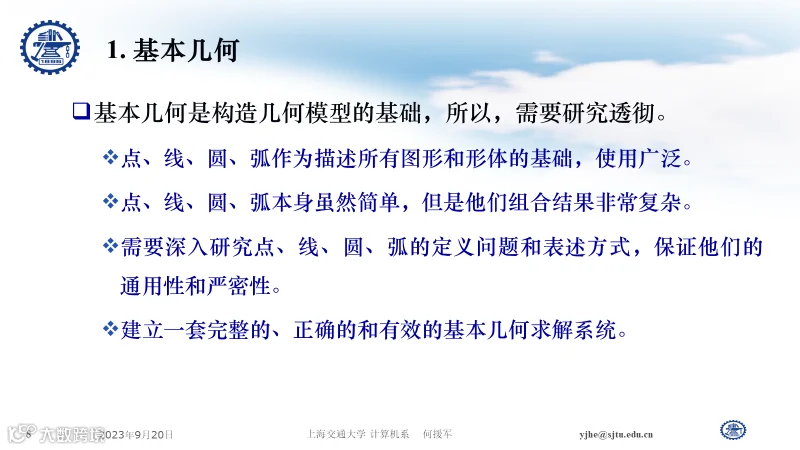

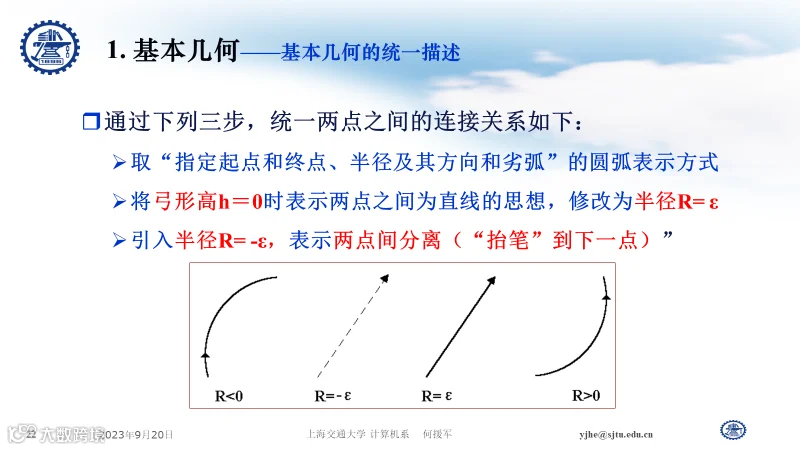

“形体”和“形状”由几何描述，由点/线/圆/面等构成基本几何，由曲线曲面建立高级几何。

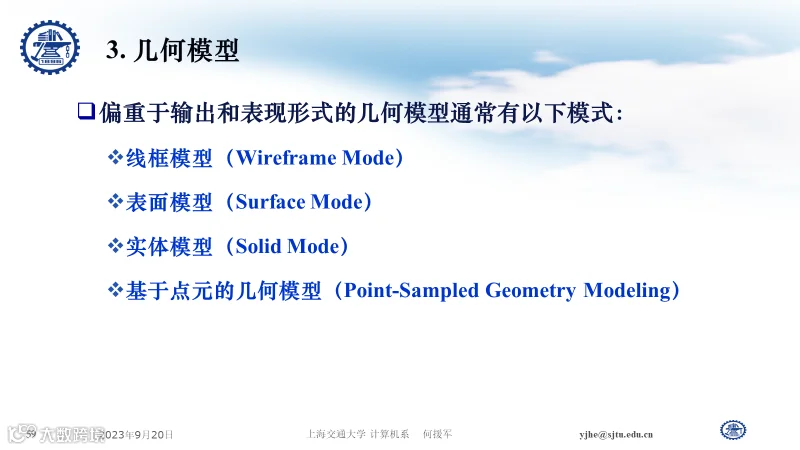

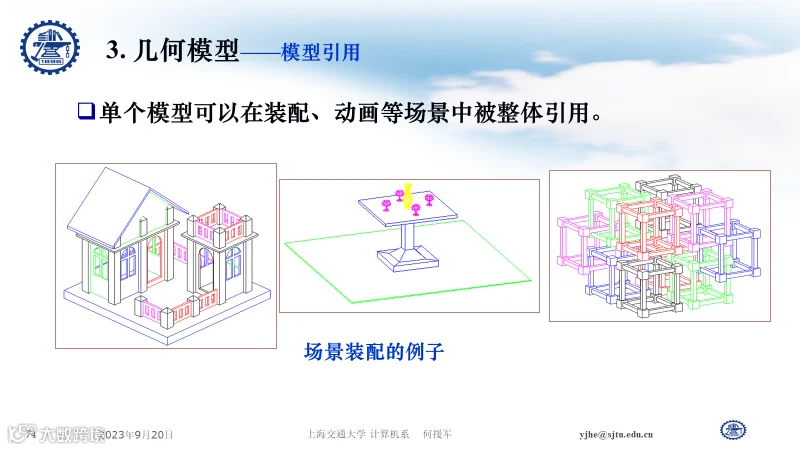

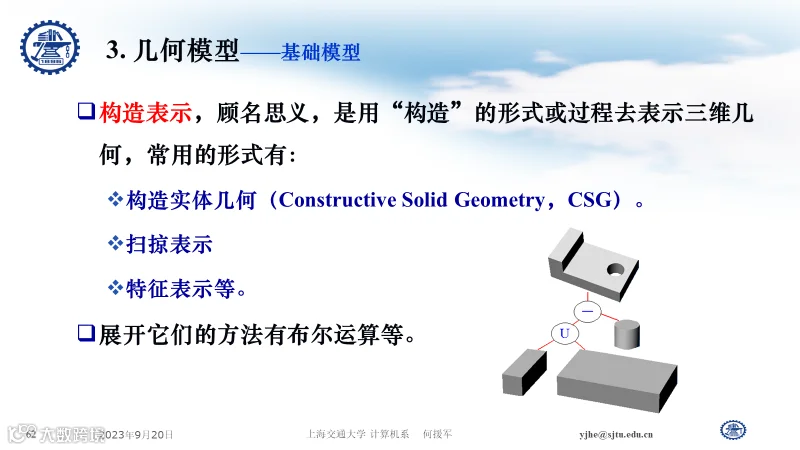

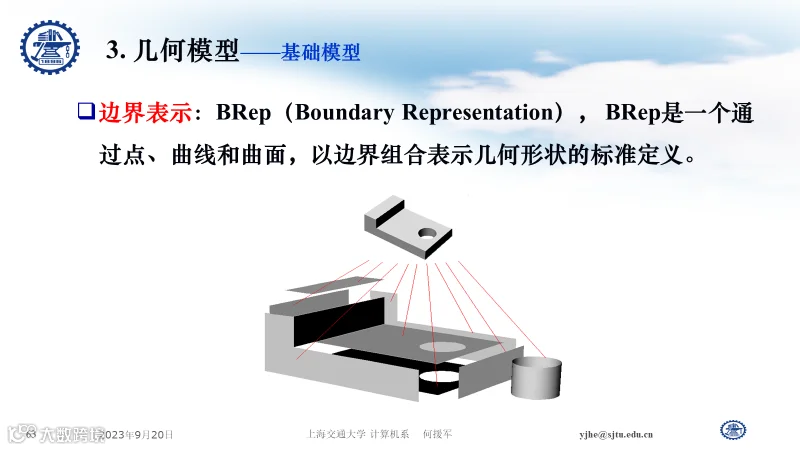

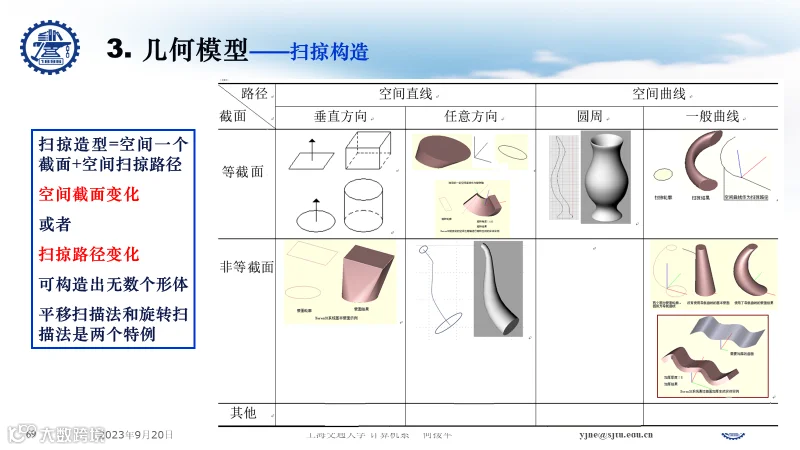

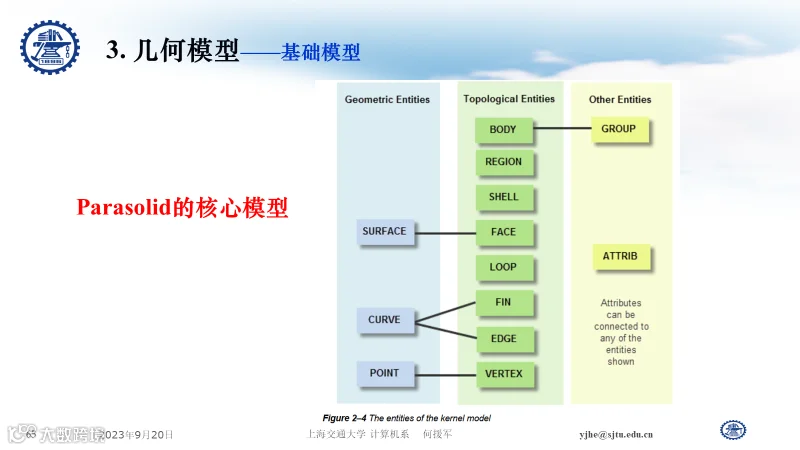

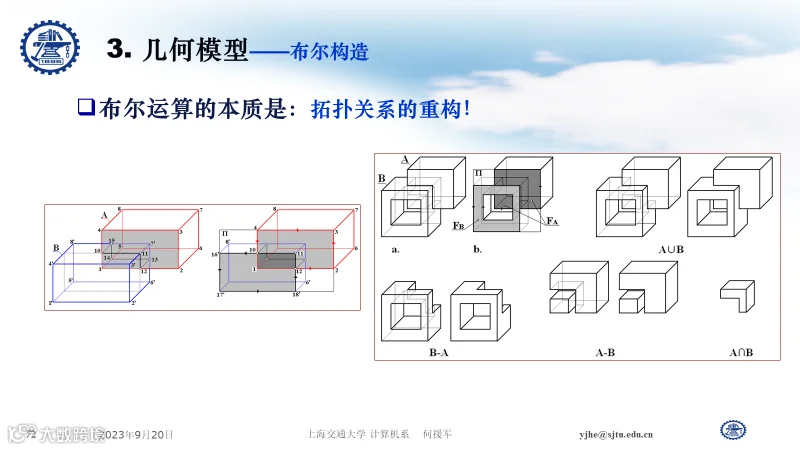

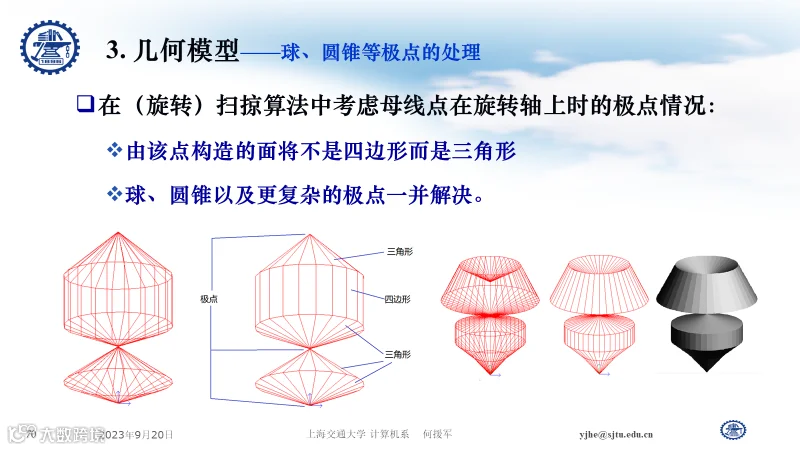

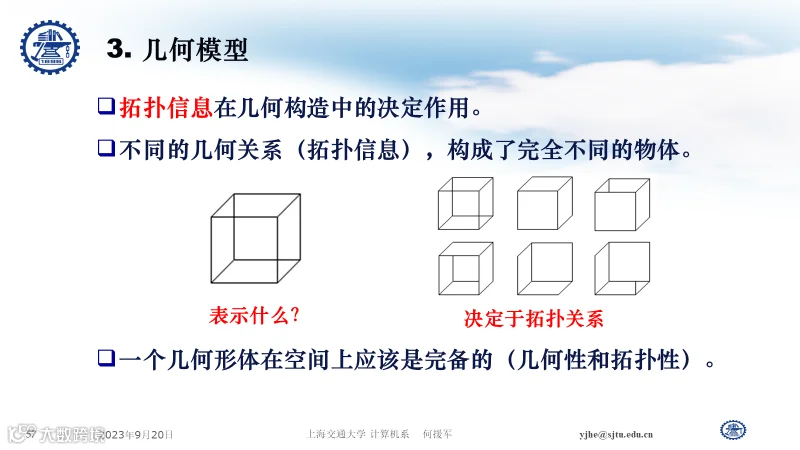

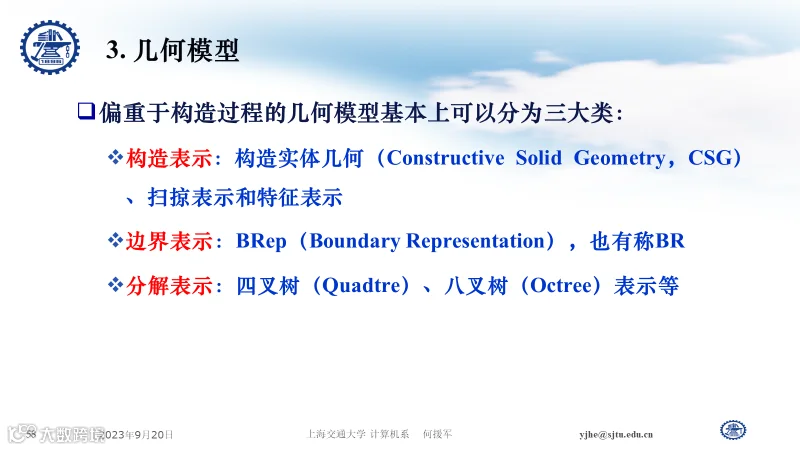

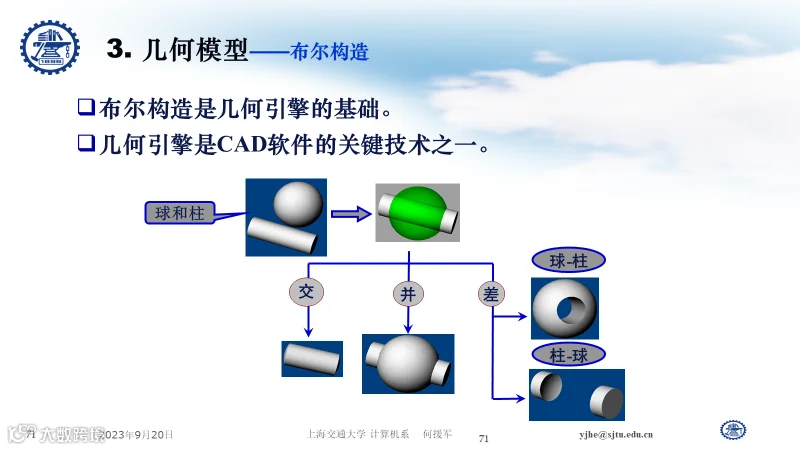

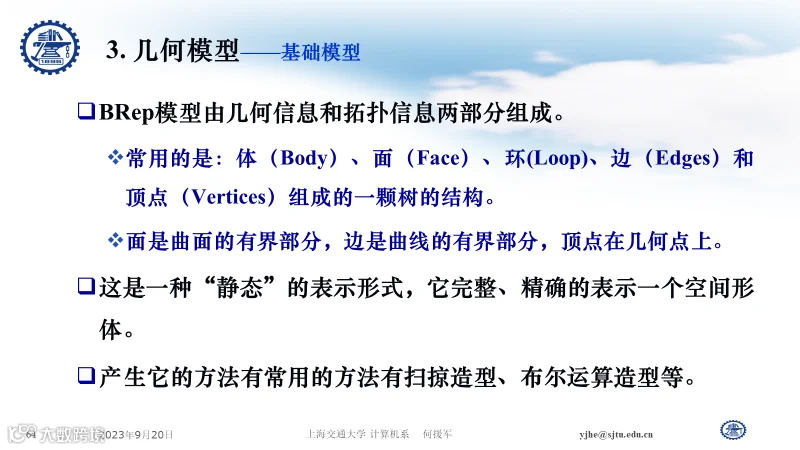

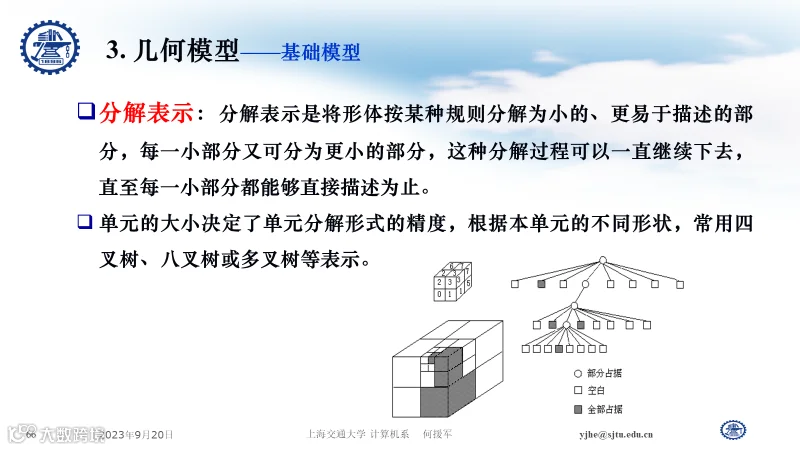

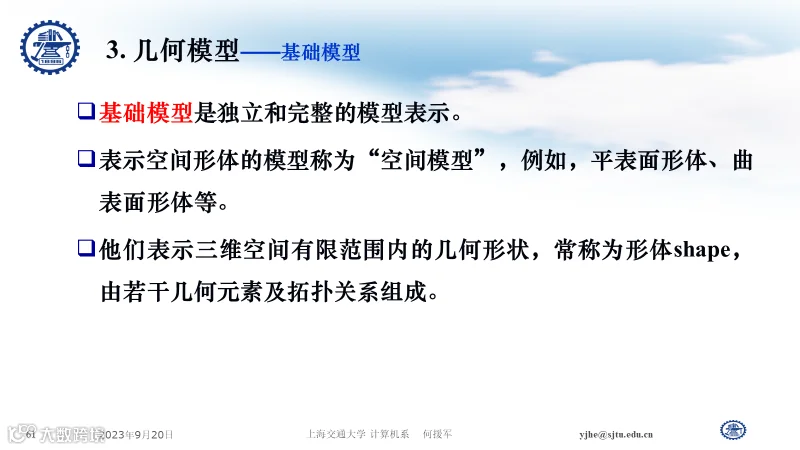

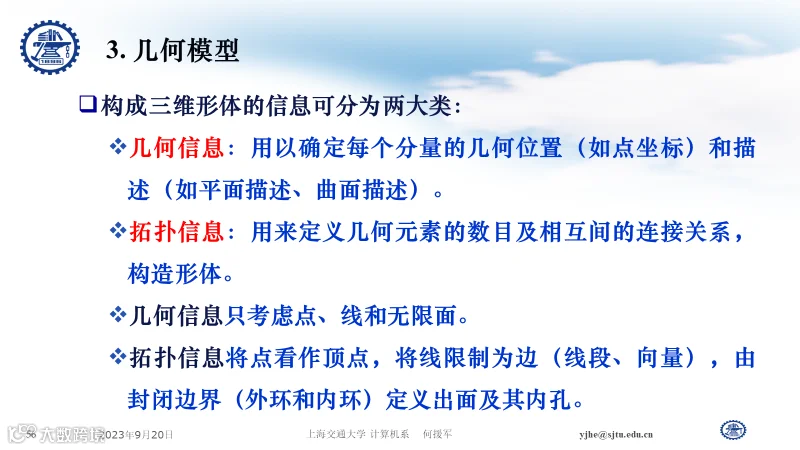

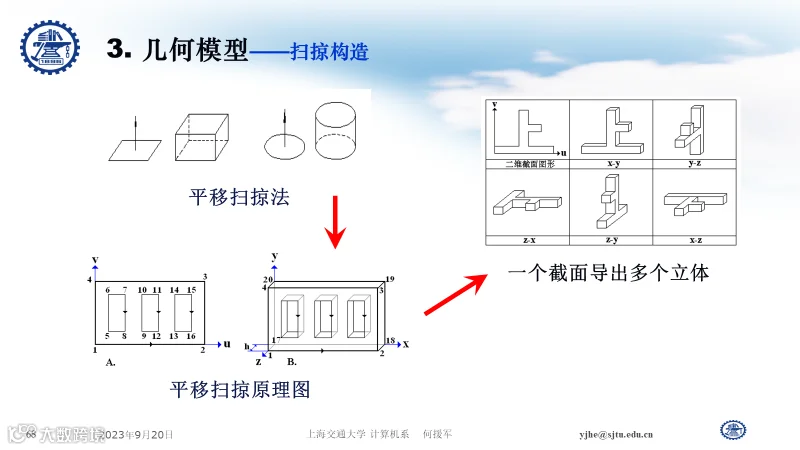

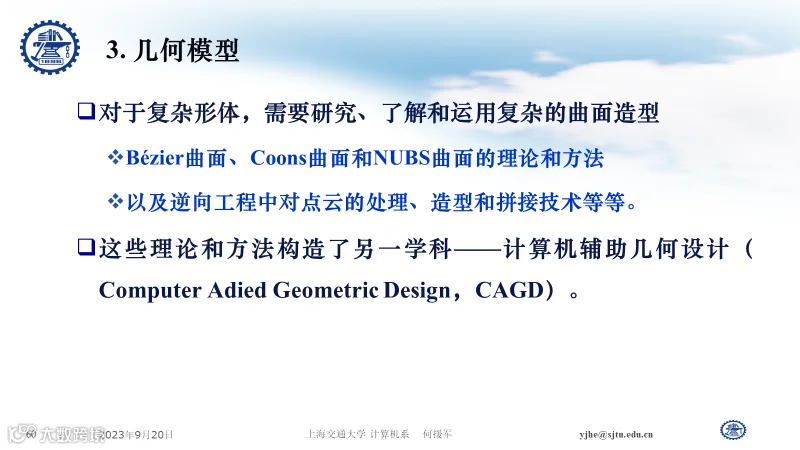

在基本几何，曲线曲面的基础上构建几何模型。

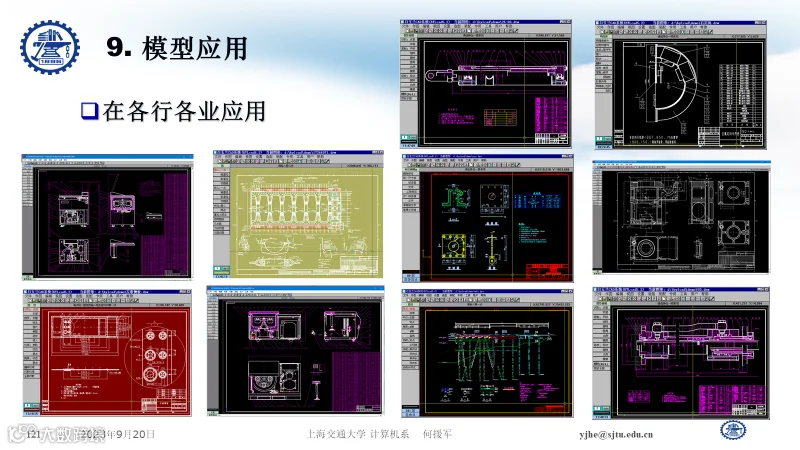

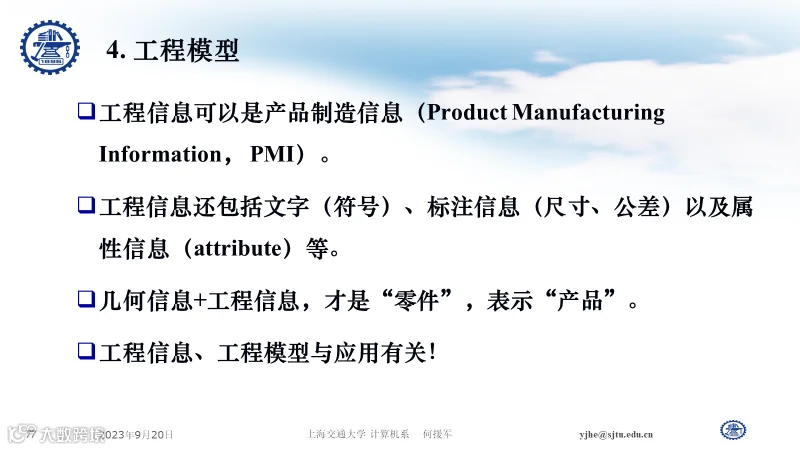

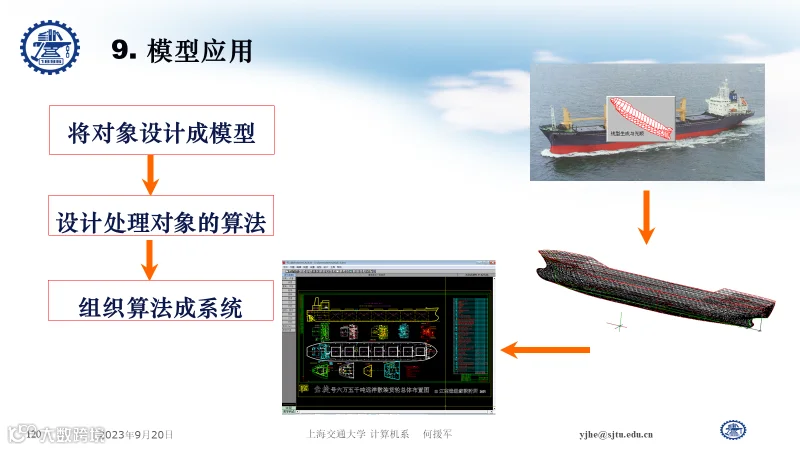

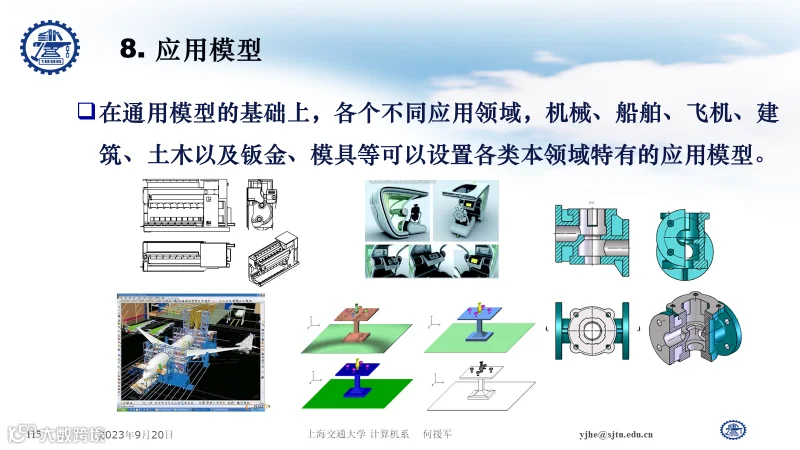

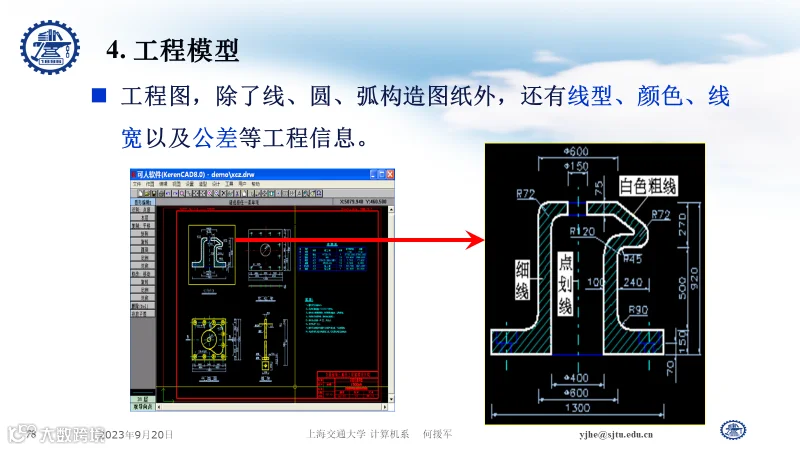

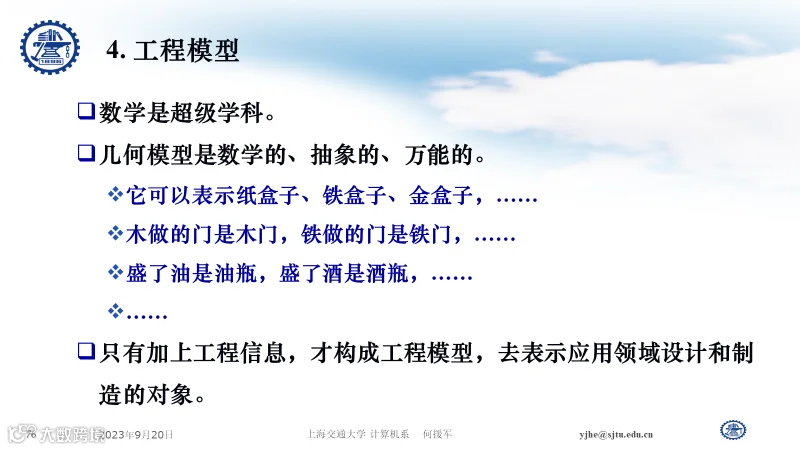

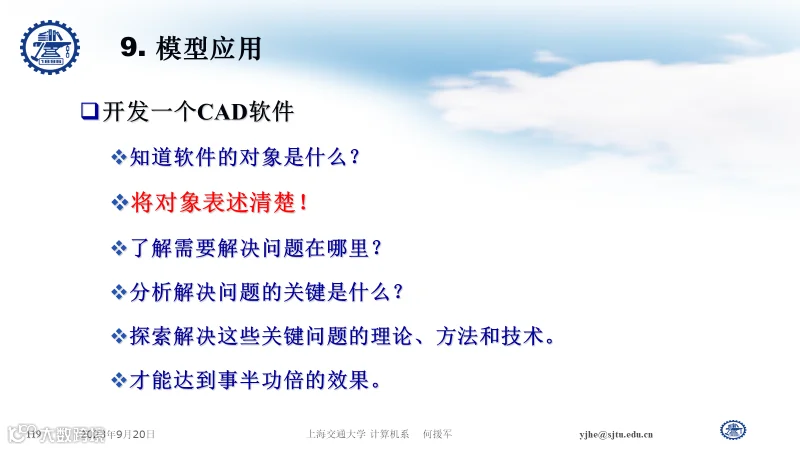

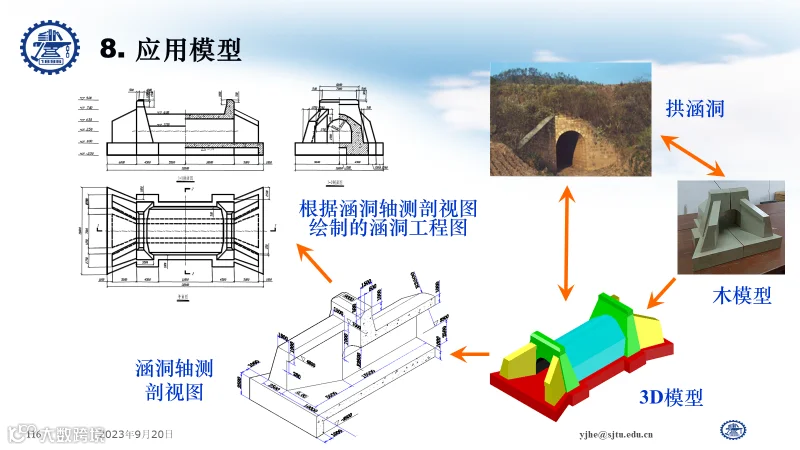

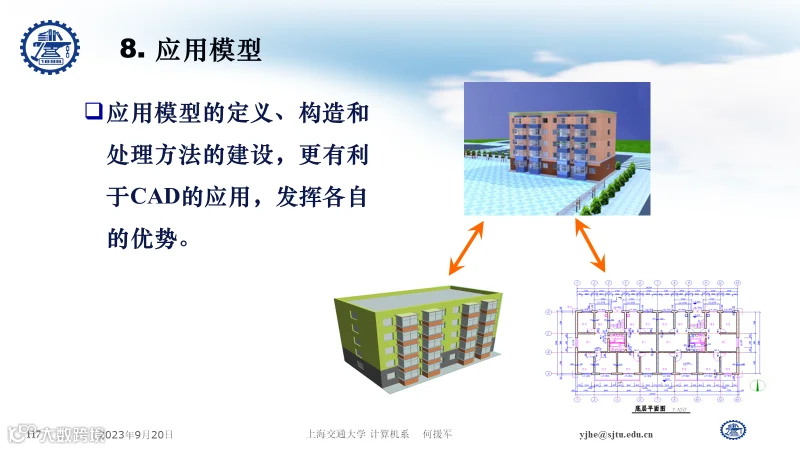

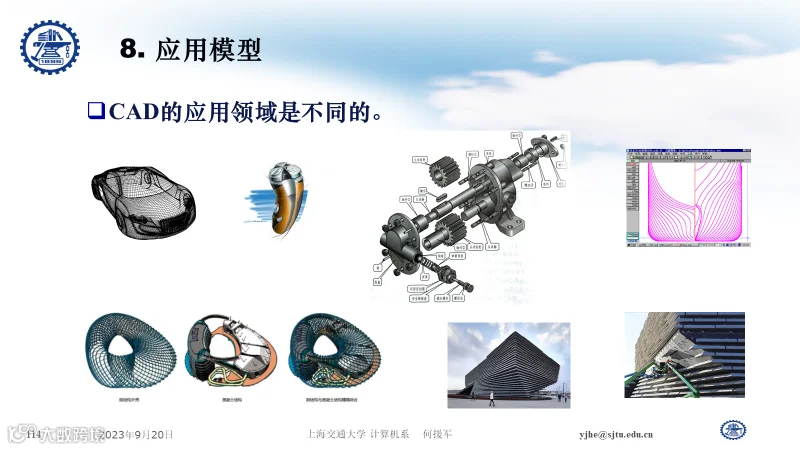

在几何模型上，附加承载工程内容与工程属性信息形成工程模型，赋予工程含义，形成工程零件，构造各种应用模型，用于各领域的模型应用。

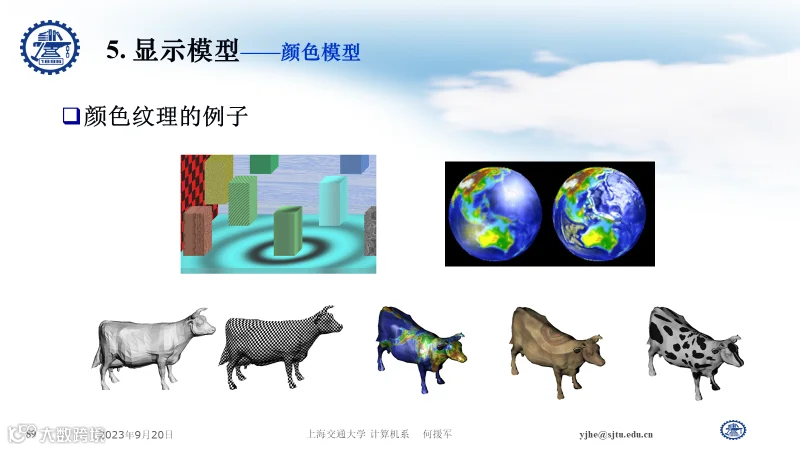

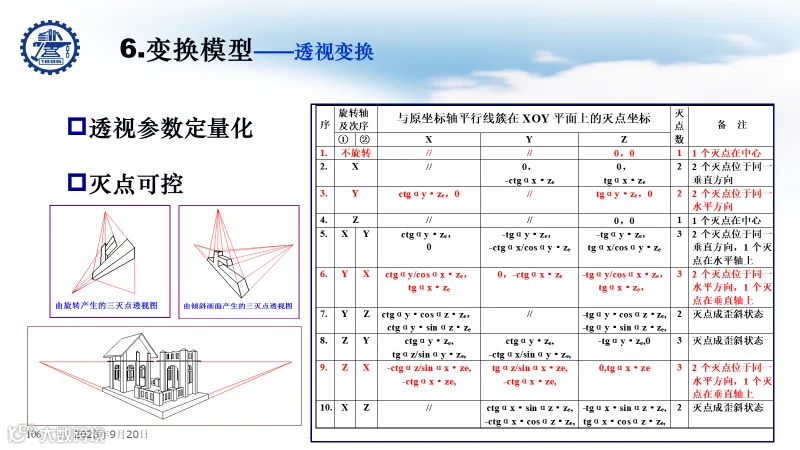

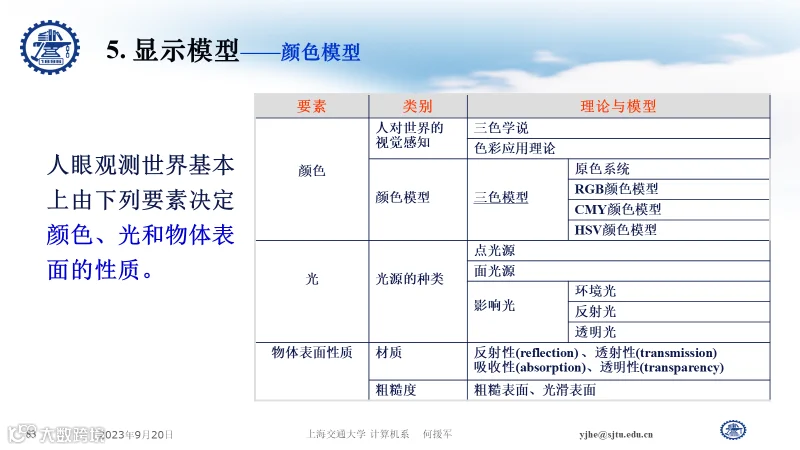

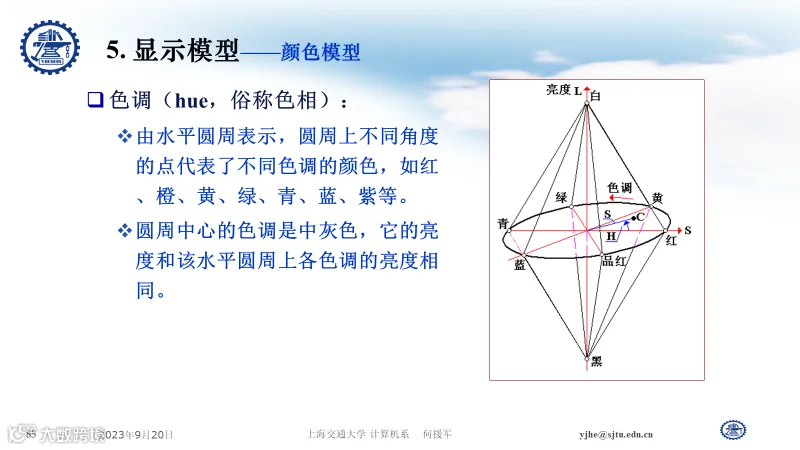

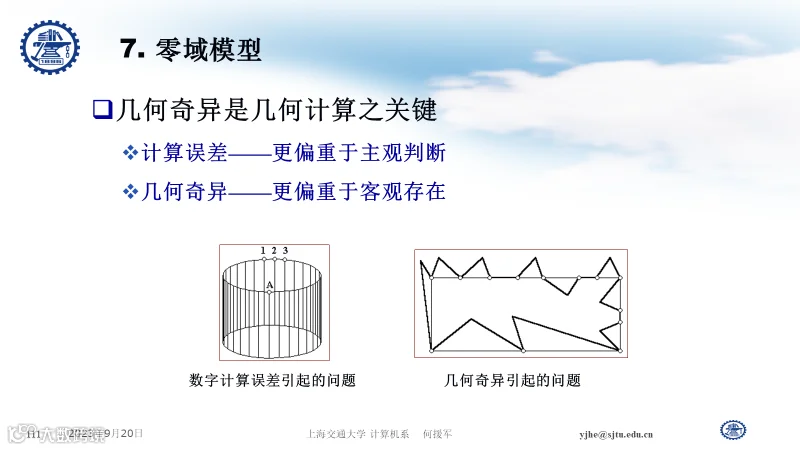

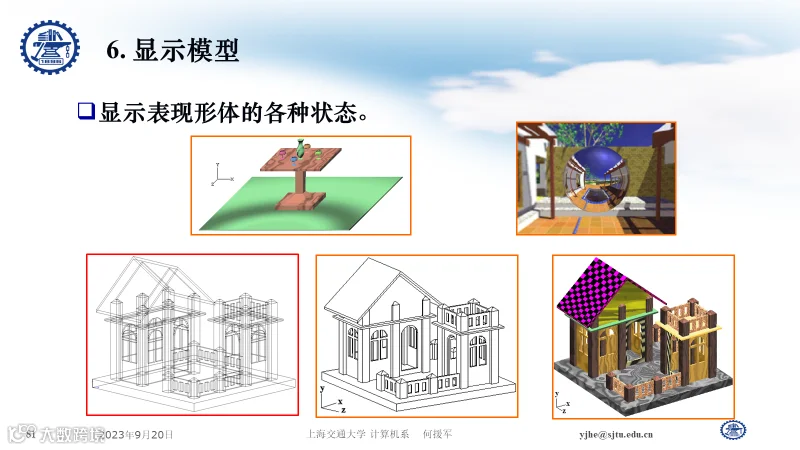

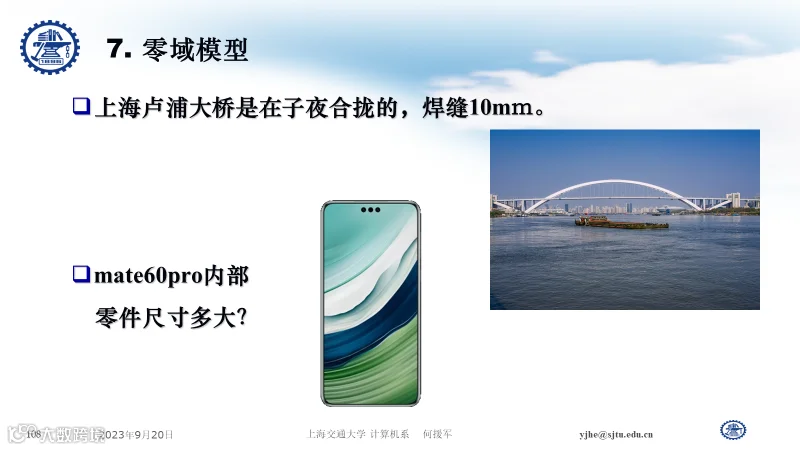

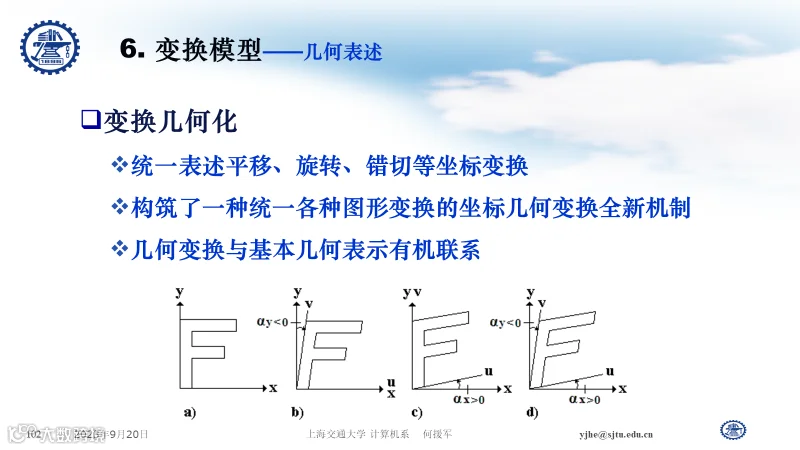

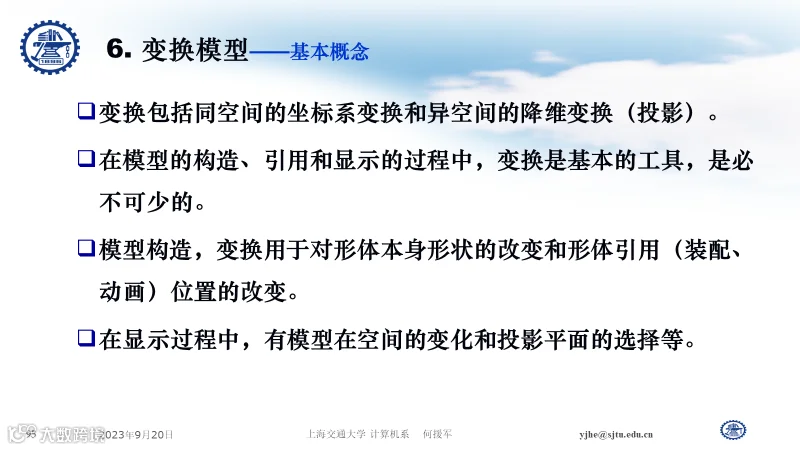

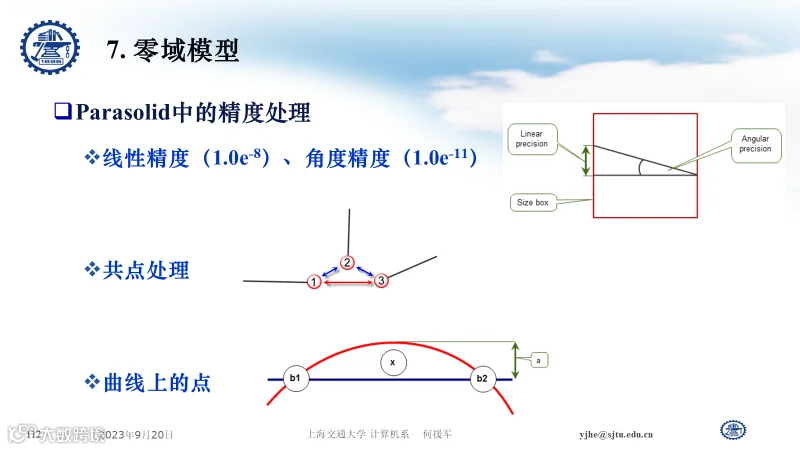

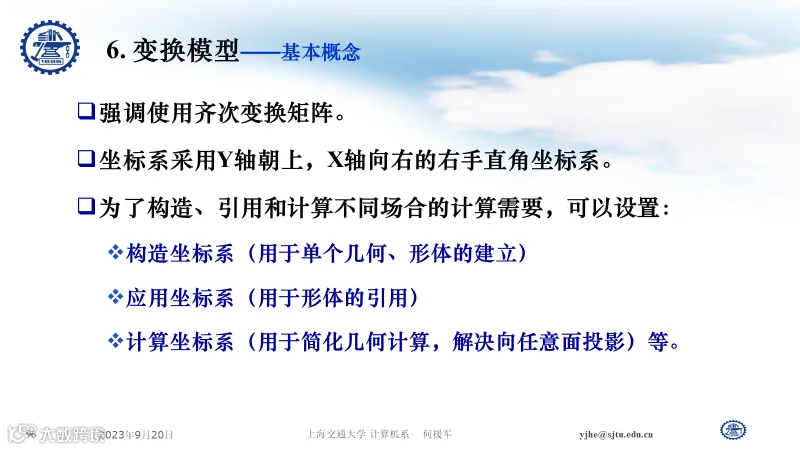

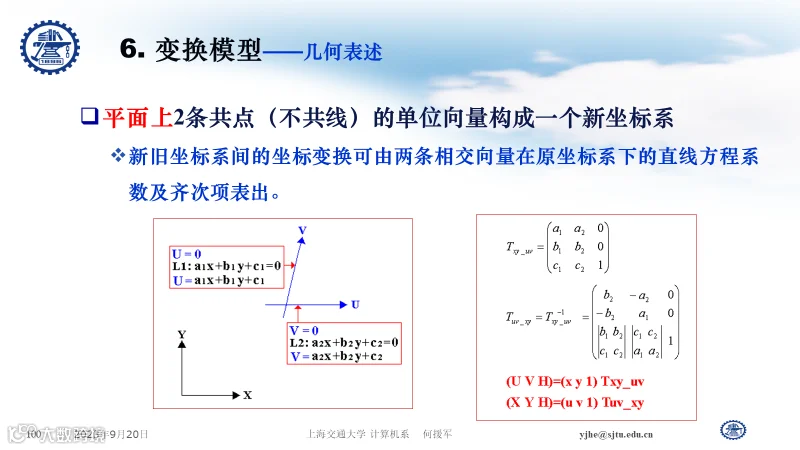

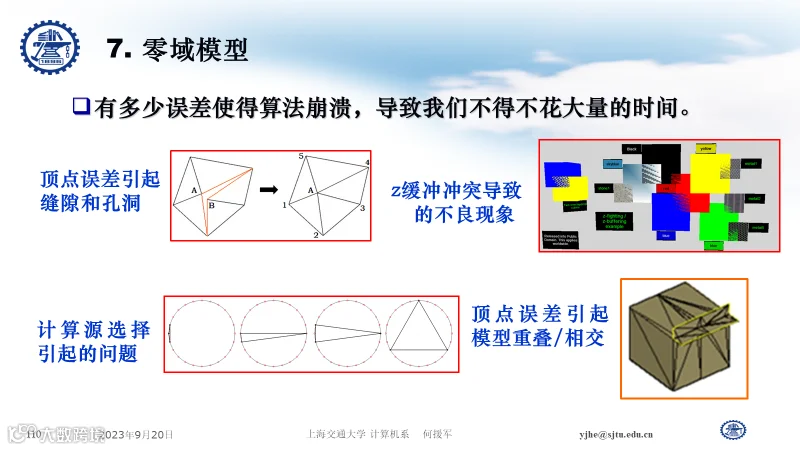

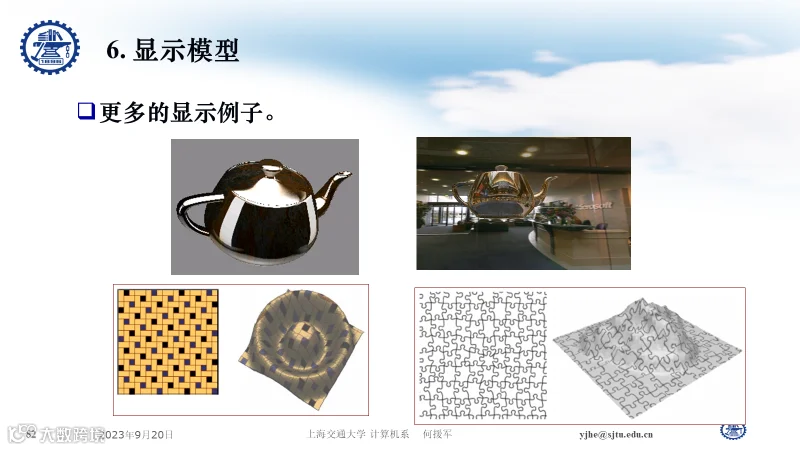

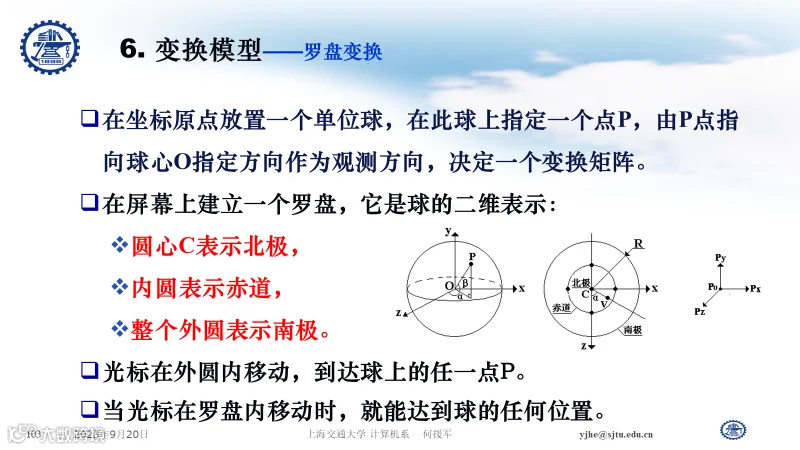

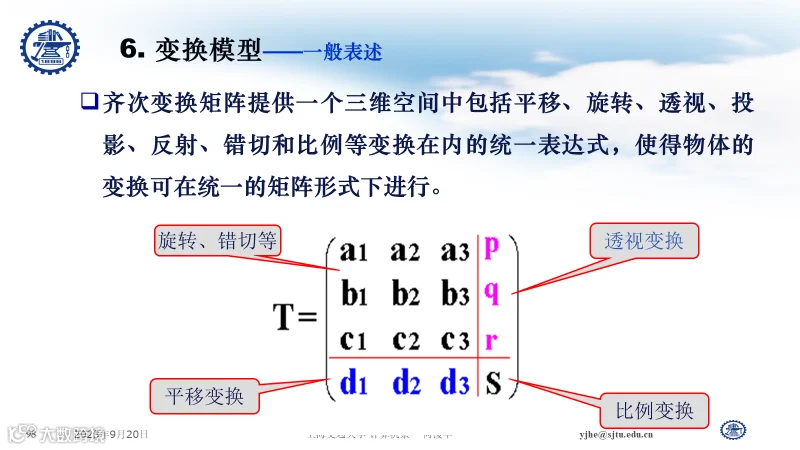

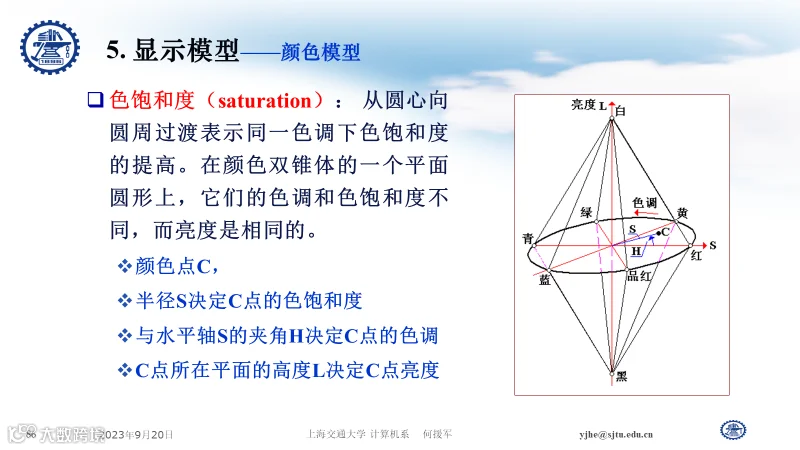

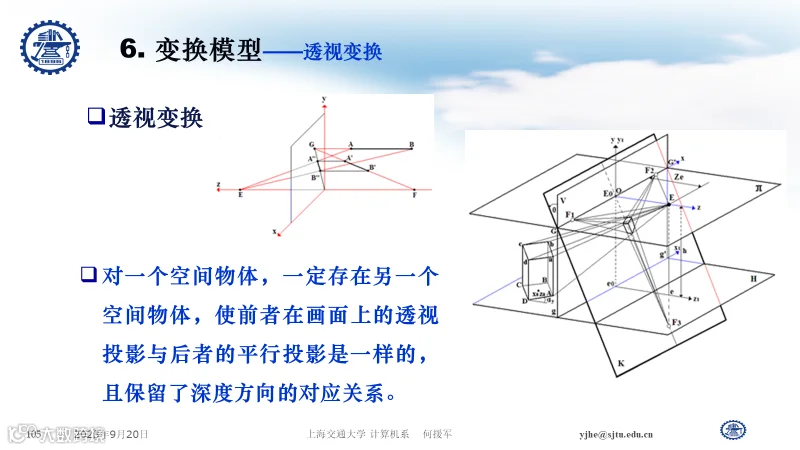

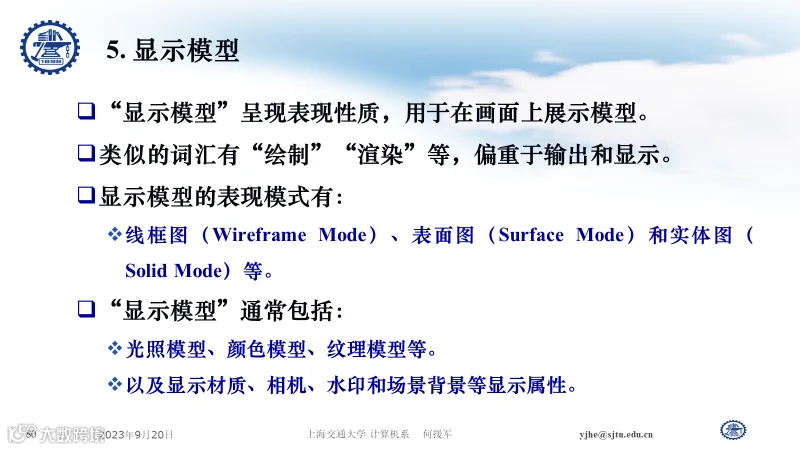

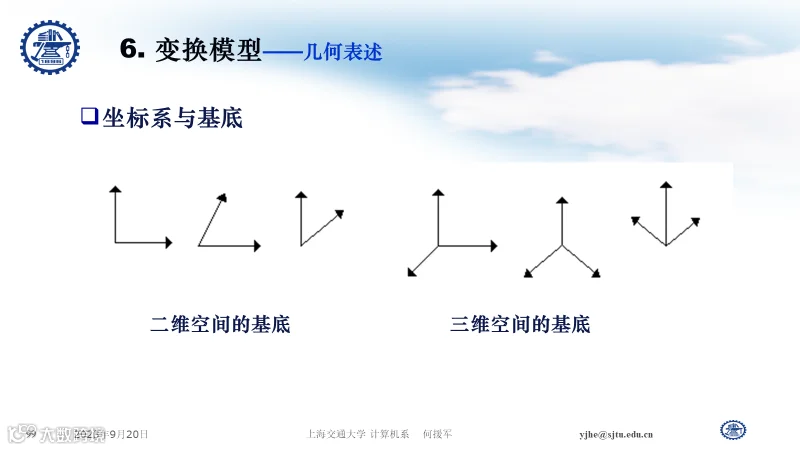

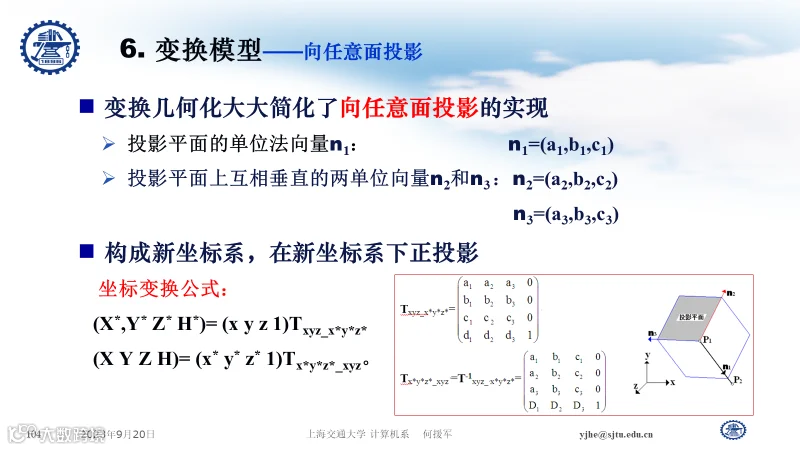

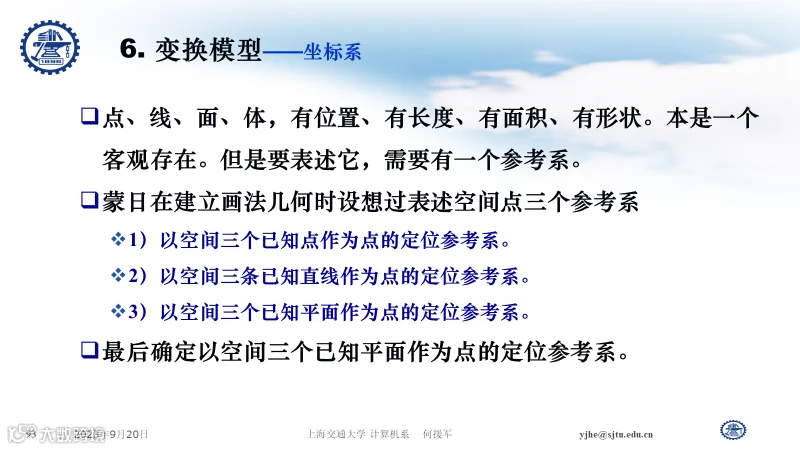

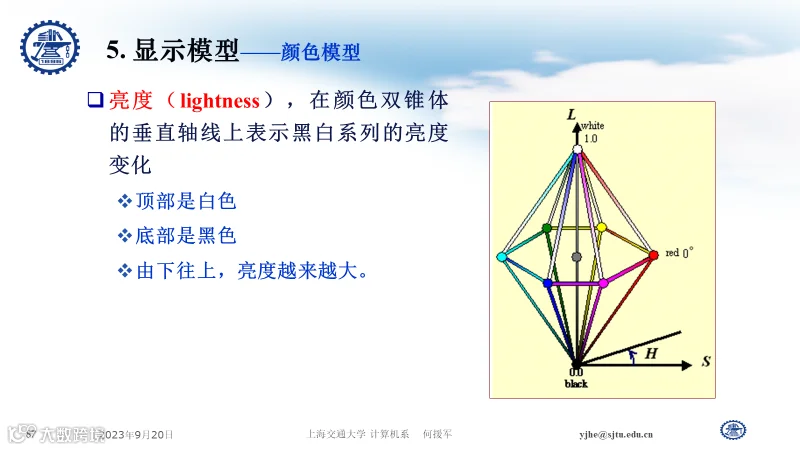

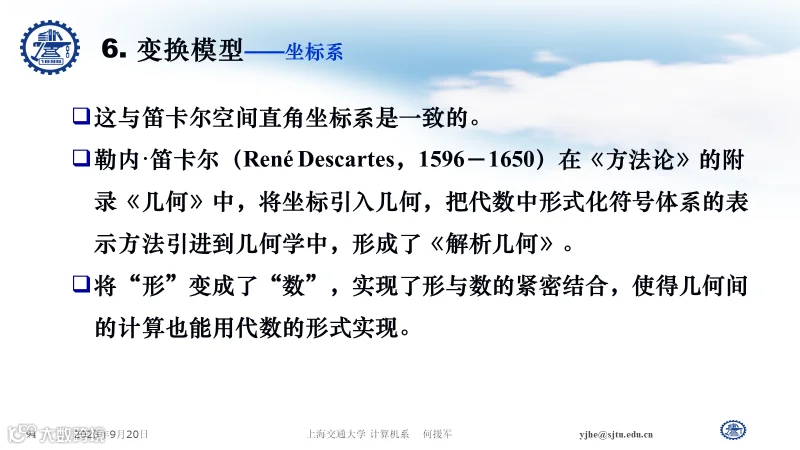

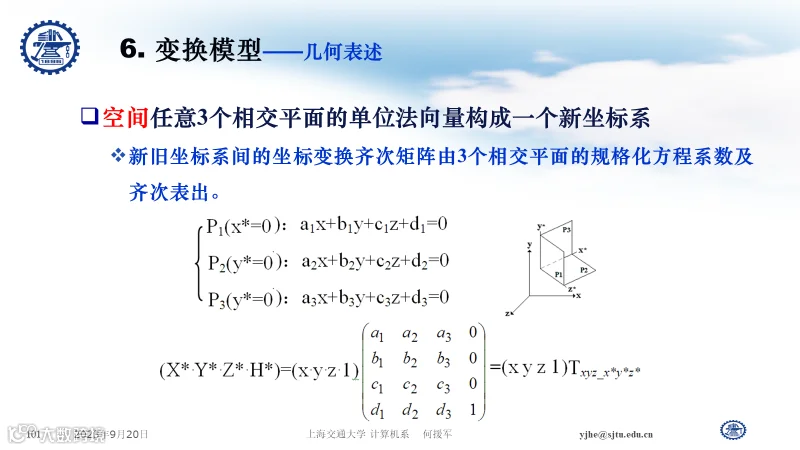

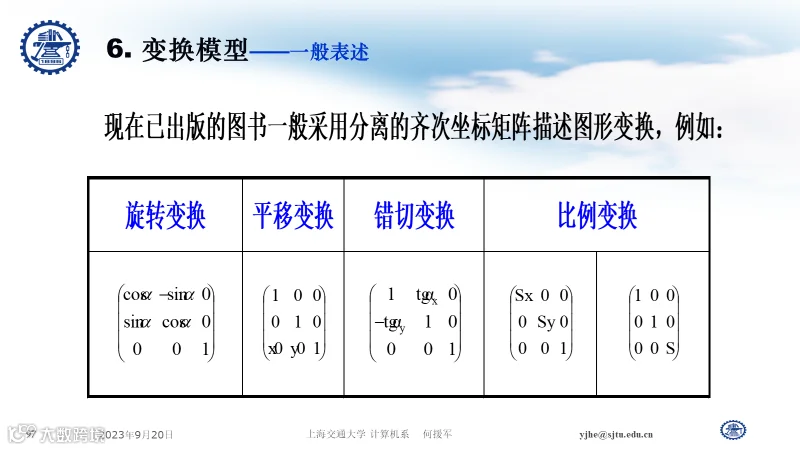

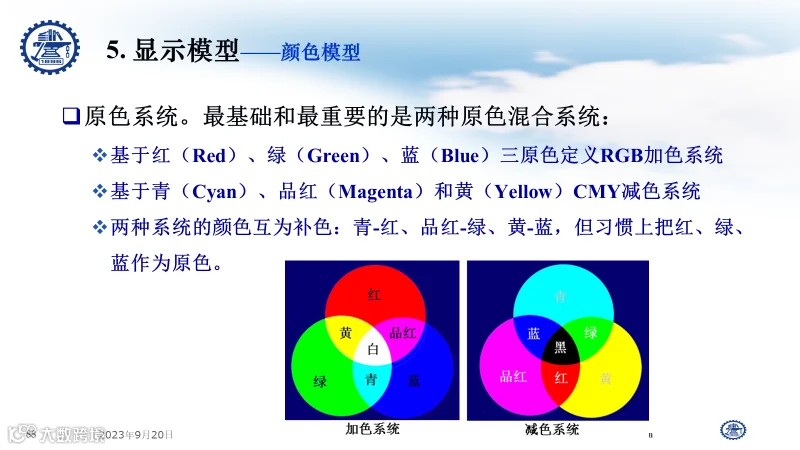

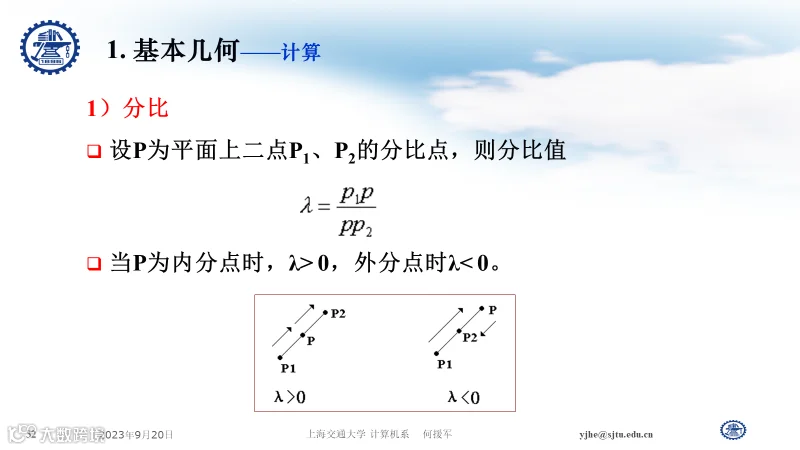

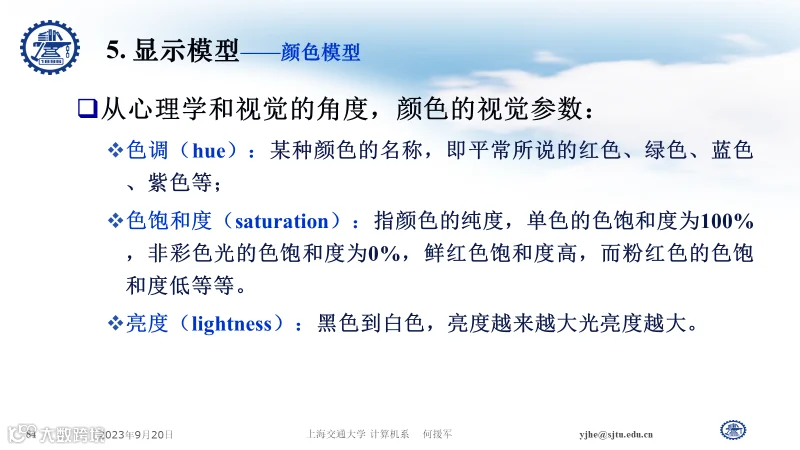

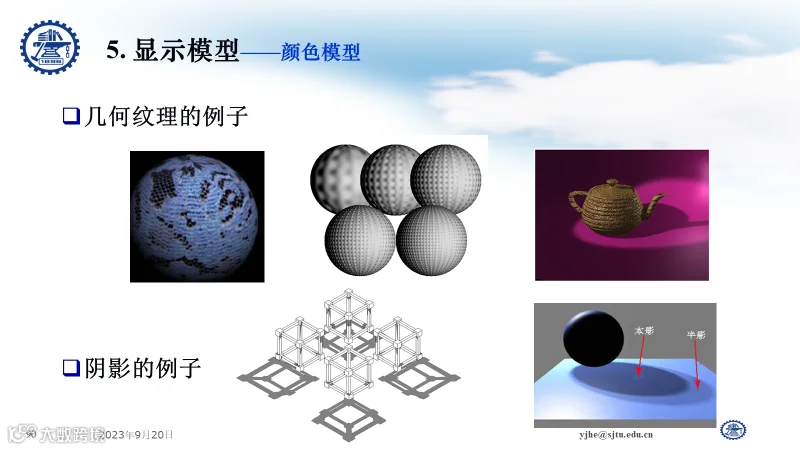

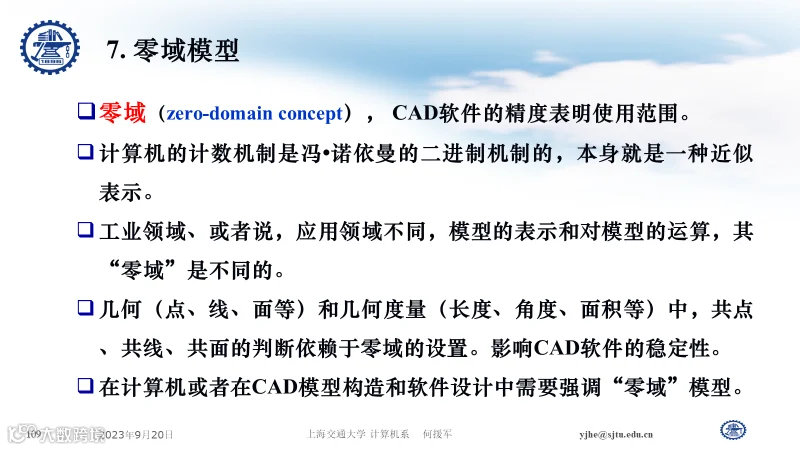

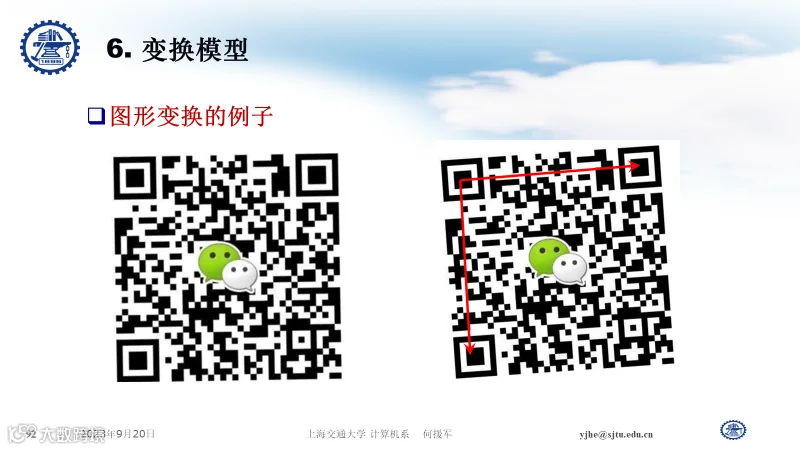

在变换模型、显示模型、零域模型等的支持下，借助几何计算，利用计算机，模拟设计和制造。
这，就是在CAD软件中的“模型”，它的地位和作用！
2023年9月20日
19:00-20:30
