引言
NITVX2030 系列高压比例阀凭借电气信号与气压精准线性对应、最高 3.0MPa 输出压力、大流量稳定控制等优势，广泛应用于高压吹气、精密压力控制等场景。但在实际使用中，不少客户会遇到压力不稳、控制不准、响应滞后、接线异常、介质适配出错等问题，影响设备运行。
问题 1：输出压力波动大、控制不稳定
原因
供给压力不满足：最低需 0.5MPa 或高于设定压力 + 0.2MPa，供给不足导致闭环失控。
气源含杂质、冷凝水，污染阀芯与密封，造成动作卡滞。
电气干扰：未接地、屏蔽不良，模拟信号失真。
负载容积过大 / 节流配置不当，动态响应失衡。
解决方法
严格满足供气条件：供给压力≥0.5MPa 且 ≥设定压力 + 0.2MPa，最高不超 5.0MPa。
阀前加装过滤 + 干燥组件，定期排水排污，保证气源洁净。
按规格要求做FG 端子接地，模拟信号线用屏蔽线且单端接地，远离强电电缆。
参照产品推荐配管（节流孔 2、3/8×1m，负载约 240cc）优化气路，减小压力波动。
问题 2：接线错误导致报警、无输出、烧端口
原因
4 芯线（棕 / 白 / 蓝 / 黑）接错，电源、信号、GND、监控混淆。
开关输出过载：NPN/PNP 最大80mA，超流触发保护。
未接地，干扰导致误动作、数据乱跳。
电缆插头强行旋转，损坏内部针脚。
解决方法
严格按配线图接线：
棕：DC24V 电源
白：信号输入
蓝：GND 公共端
黑：监控输出
开关输出限制电流 **≤80mA**，避免直接驱动大功率负载。

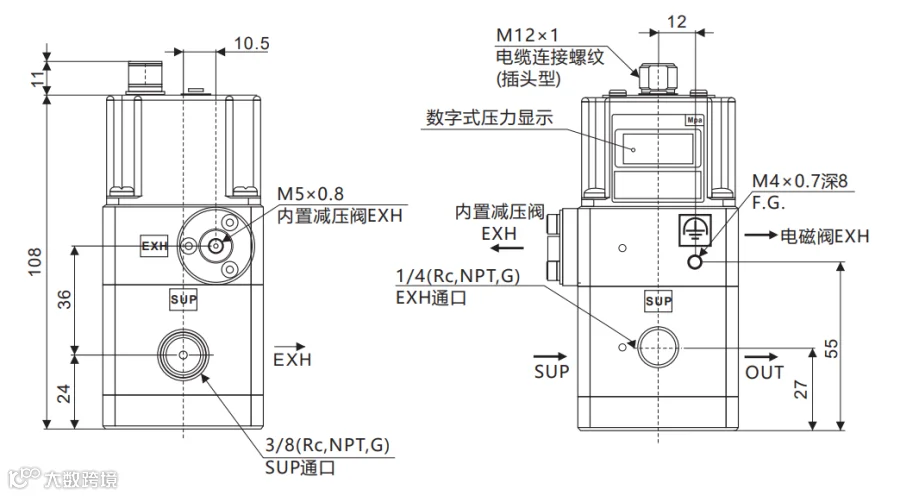

M4×0.7 FG 端子可靠接地，抑制干扰。
电缆插头为直 / 直角定型，严禁旋转，防止内部断裂。
问题 3：介质适配错误，引发安全 / 寿命隐患
原因
氧气使用时供给压力超 1MPa，违反规格限制。
润滑脂非氟系，与 O₂等活性气体不兼容，有燃爆风险。
混用易燃易爆 / 腐蚀性气体，超出适用范围（空气 / N₂/O₂/Ar）。
解决方法
O₂工况严格限制供给压力＜1MPa，禁止高压运行。
维护仅用氟系润滑脂，保证与活性介质兼容、密封长效。
仅限空气、氮气、氧气、氩气，其他气体需提前评估。
空载通气多次动作，排出杂质；仍异常返厂检测
END
结语
-
NITVX2030 高压比例阀的稳定运行，关键在供气匹配、接线规范、介质正确、定期校准。遇到故障优先从压力、电气、气路、介质、工况五大维度排查，多数问题可快速解决。
