本期导读：互联网有黑话，半导体当然也有黑话。本期内容主要对半导体工程师经常使用的“专业术语”进行简要介绍。
我前公司，世界五百强，有自己的Foundry，一年流片8次，跟不要钱一样。
有钱。我大学实习的公司，隔壁ASIC组每次重要的tape out之前，manager都会把fun activity预算安排成全组上普陀山烧香。
Foundry:即晶圆工厂，指专门负责生产、制造芯片的厂家。例如，沃泰芯。
流片：指的是“试生产”，就是说设计完电路以后，先生产几片几十片，供测试用。
ASIC：是一种为专门目的而设计的集成电路，是指应特定用户要求和特定电子系统的需要而设计、制造的集成电路。
Tape out：原意是指“下线”，指的是集成电路（ IC ）或印刷电路板（ PCB ）设计的最后步骤，也就是送交制造。
XX厂拿过来的版图是要FULL MASK还是MPW？
MPW
那得排到下个季度，跟其它厂一起搭Shuttle.
FULL MASK：是“全掩膜”的意思，即制造流程中的全部掩膜都为某个设计服务。
MPW：是指多项目晶圆，将多个使用相同工艺的集成电路设计放在同一晶圆片上流片，制造完成后，每个设计可以得到数十片芯片样品。
Shuttle：就是MPW的时间，MPW的时间就是固定的，每个月或者每个季度有一次，有个很形象的翻译：班车，到点就走。晶圆厂每年的固定时间会放出次年的MPW计划表，各家公司根据直接的需求，报名上车即可。通常越先进的工艺，安排的MPW频率越高，较成熟的大尺寸工艺，可能一年也安排不了一次。
MPW就是和别的厂家共享一张掩模版，而FULL MASK则是独享一张掩膜版。主要的原因就是MASK（掩膜），比较贵，例如40nm的MASK大约在500万左右，而28nm的MASK大约在1000万左右，14nm的MASK大约在2500万左右。MPW的问题就是，这个是按照面积来收钱的，例如在40nm的3mm*4mm 大约50万人民币等等。
如果芯片失败，则MASK的钱就打水漂了,所以先做一次MPW也是分散风险的方法。
这次XX厂订了多少片wafer？
订了12吋的24片，每片大约出2000片Die。如果Yield为 85%，CP 和FT 筛掉 15%，那就是4万多片。

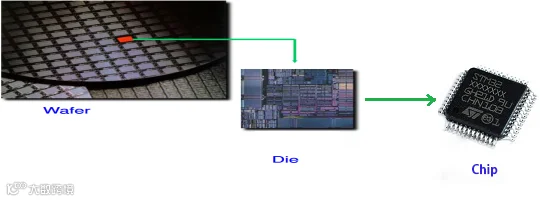

Wafer：即晶圆，由纯硅（Si）构成。一般分为6英寸、8英寸、12英寸规格不等，晶片就是基于这个wafer上生产出来的。
Die: Wafer上的单个晶片晶圆体，俗称裸片，学名叫“die”。
Chip:即封装后的芯片，将wafer进行切割，然后测试，将完好的、稳定的、足容量的die取下，完成封装的芯片。
Yield：即良率，就是完成所有工艺步骤后测试合格的芯片的数量与整片晶圆上的有效芯片的比值。芯片有一定几率失效，芯片越大，失效的几率也越大。
CP: 英文全称Circuit Probing、Chip Probing，也称为晶圆测试，测试对象是针对整片wafer中的每一个Die，目的是确保整片wafer中的每一个Die都能基本满足器件的特征或者设计规格书，通常包括电压、电流、时序和功能的验证。可以用来检测fab厂制造的工艺水平。
FT：英文全称Final Test，是芯片出厂前的最后一道拦截。测试对象是针对封装好的chip，CP测试之后会进行封装，封装之后进行FT测试。可以用来检测封装厂的工艺水平。
对方要求封装怎么做？wirebonding 还是 flipchip
Flip chip.
Wafer out:指wafer在fab（晶圆厂）完成了生产，设计的集成电路已制造在硅基上，即将开始封装测试的阶段。

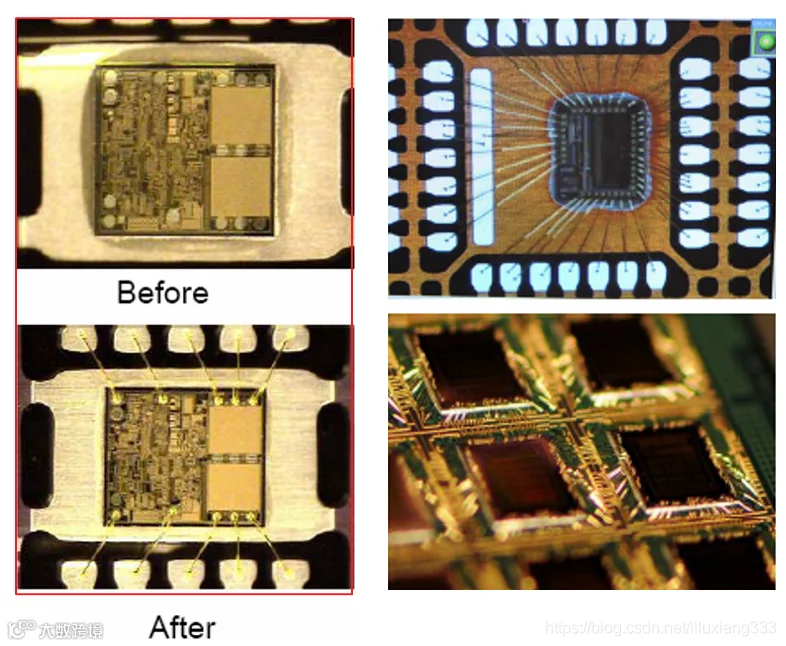

Wire Bonding：即打线(压焊，也称为绑定，键合，丝焊)是指使用金属丝(金线、铝线等)，利用热压或超声能源，完成固态电路内部接线的连接，即芯片与电路或引线框架之间的连接。

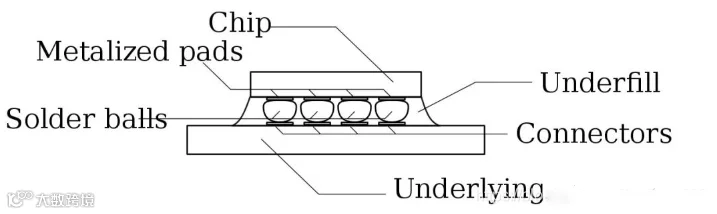

Flipchip：Flip chip又称倒装片，是在I/Opad上沉积锡铅球，然后将芯片翻转加热利用熔融的锡铅球与陶瓷基板相结合。
如果用流片（Tape Out）作为芯片验证的节点，则可分为流片前验证和流片后验证。
流片前验证：叫做 Pre-Silicon验证，是指基于各种仿真平台 （FPGA，PXP，HAPS，ZeBU 等）和 Bit File 验证芯片的功能、性能、功耗是否满足设计目标，为流片做准备。
流片后验证：叫做 Post-Silicon 验证，是指 Foundry 已经完成工程样片的制作，工程团队拿到了工程样片，并对工程样片进行验证，以确定样片是否符合设计目标，为芯片量产做准备。
万物都要讲起源，“黑话”也有起源。为什么会有黑话？咱要从历史和文化两方面讲起。
历 史
黑话，是“瘾语”的异称， 指一种客观存在的特殊语言现象。瘾语，自古就有，从 《辞源 》和 《辞海 》对 “隐语”的解释可以看出, 古代的隐语指的是把真正的意思 “隐”起来, 借别的辞说出来。有人统计古代的黑话产生原因有三种：一是由禁忌、避讳所形成的市井隐语，如在船上说话，讳说「住」、「翻」等，而用其它字语代替；二是出于回避目的，免使外人知悉而形成的隐语行话。如旧时东北的响马称姓「杨」为「犀角灵蔓」，称姓「何」为「九江八蔓」，称姓「冷」为「西北风蔓」；三是语言游戏类隐语。
文 化
“隐语”逐渐发展为“黑话”的过程，其实反映了“江湖人”社会地位的变迁。部分人的社会地位越来越低，做了官的文化人地位越来越高（士农工商嘛）。文化人的“用典”某种意义上也是一种黑话——独属于文化人的黑话 。
用典即引用典故，意思是用事，是一种写作手法，多见于诗歌中。引用古籍中的故事，或词句，为用典。可以丰富而含蓄地表达有关的内容和思想。
为什么用典是独属于文化人的黑话？
举个例子，辛弃疾擅用典，常用典，简直是用典狂魔！很重要的一个原因便是为了躲避审查，在诗句中塞入密密麻麻的典故，一般人还真看不太懂。同行倒是可以看懂，但真要举报起来，人家辛弃疾啥都没说！
所以黑话放在文化人的圈里就没那么黑了，摇身一变就成了“用典”。
