快充的原理是什么?充电器为什么变得这么小?

快充的原理是什么?充电器为什么变得这么小? 沃泰芯半导体
2021-12-10
1
导读:看完就懂了!


对于喜欢刷社交软件或热衷手游的玩家,哪怕手机电池容量再大都会面临“一天一充”或者“一天多充”的尴尬局面。智能手机又大多采用一体化设计,不能更换电池,长达2h甚至更长时间的充电等待让人难以接受。因此,快充充电器顺应市场需求出现了。


如何提升充电速度呢?


原理是提高充电功率。复习一下初中物理知识,功率=电压×电流(P=UI)的计算公式,所谓的快充技术,本质上就是增加输入电压或输入电流的行为。


那是不是随便加大一个,就可以实现快充?


并不是,因为受到锂电池本身的限制,在欠压或过压的情况下充电,都会对电池产生损伤,说不准就有爆炸风险。


如何实现快充?

我们先来看一下锂电池的充电方式,通常分为三个阶段:


锂电池充电方式▼

恒定电流预充电

★ 大电流恒定电流充电

★ 恒定电压充电


手机完全没电的时候,充电器会先通过电流较小的恒定电流对锂电池充电,使其慢慢恢复活性;一段时间后,进入恒压充电阶段,充电器会加大恒定电流,并逐步提升电压,这也是锂电池充电的主要阶段;当电池电流达到80%左右就会进入涓流充电阶段,充电器会在恒定电压下慢慢减小电流的输入,补偿因自放电而造成的容量损失。

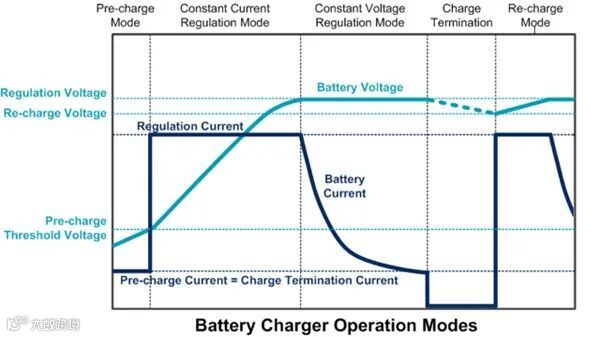

Battery Charger Operation Modes▼


因此,想要提高充电速度,就必须在[大电流恒定电流充电]这个阶段进行创新。


目前,手机领域的快速充电技术大体可以分为两大类别:

①“高压+低电流”

②“低压+大电流”


高压+低电流:即提高接口的电压,再把输入电流限制在 2A 以内的情况下,通过提高供电电压,达到提升功率的效果。不过,在高电压输入手机之后会有一个降压过程,此时手机内部会产生热损耗,导致发热严重。


低压+大电流:该方案中的电流已经超过了普通数据线所能安全承载的2A“电流红线”,因此需要将充电器、充电线、手机内部电路都进行改造,并采用电池多线路充电,提高输入电流。


总而言之,实现快充需要一整套的充电解决方案,手机内置的电源管理芯片、充电线、充电器三部分共同协调,缺一不可。


如何让充电器变小?

这里先跟大家介绍下锂电池的充电原理。


锂电池充电原理▼

第一步:交流变直流

我国的家庭用电是交流电,220V,50HZ,而交流电是无法进行充电的,因此必须通过二极管把交流电转换成直流电。

第二步:输出恒定电流

将交流电转换为直流电时,电流并不稳定。这时候就需要通过电解电容,再输出稳定的直流电。通俗讲,电容就是一个水缸,可以把断断续续用瓢舀进水缸的水通过水缸底部的小孔持续稳定地流出。

第三步:加频率

变压器的体积与电的频率呈负相关,通过开关控制从而增加直流电的频率,减小变压器及充电器的体积。

第四步:降压

通过变压器给电流降压,此时开关频率越高,变压器体积也就越小。

第五步:输出恒定电流

通过开关增加直流电的频率之后,电就会断断续续地输出。因此,需要再通过一个电容把断续的直流电变成稳定的直流电。

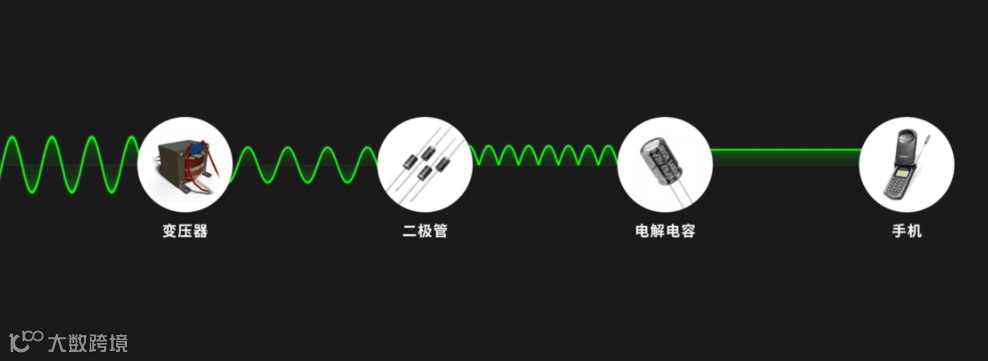

手机充电过程▼


以上5步就是手机完成充电的整个过程。可以明显看出,增加开关的频率才是充电器变小的关键。


为什么呢?


充电器在插入插座后首先会有一个 FUSE 保险丝保护电路,接下来是 EMI 滤波电路,滤除输入电流的噪声,然后通过整流电路转化为高压直流电,后面再接一个滤波储能电容来储电和滤除转化后的噪声。


接下来,高压直流电就要通过变压器转换为可供手机使用的低压直流电了。


但是,如果这么设计,那我们拿到手的充电器会特别大!上面也有提到,占充电器体积最大的就是变压器和储能电容,它们的体积和电流的频率有关。因此,变压器前加一个开关 MOS 管,增加电流的频率,这样就能缩小变压器和储能电容的体积。


传统的开关管都是硅和锗半导体材料,开关频率在 60kHz 左右,充电速度较慢,对付大功率设备力不从心。后来,发现了可能改变电子产品充电格局的第三代半导体新型材料-氮化镓,可以将开关频率提升至百万级。

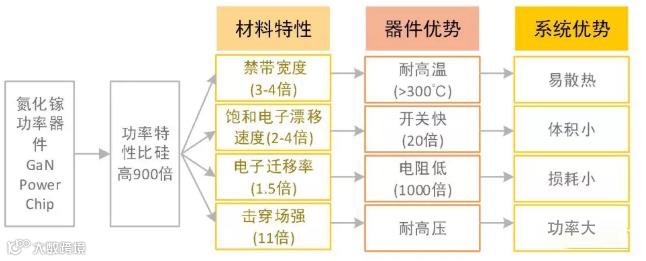

氮化镓的优势▼


氮化镓具有硬度高、低电阻、熔点高的属性,使用这种材料组成的手机充电器,可以使用更小的变压器,体积自然会更小,同时因为氮化镓的静态功耗低,具有更高的效率,使用的电感、线圈等被动件也会比传统充电器更少,进一步带动了充电器体积的压缩,用氮化镓制作的充电器通常比传统硅材料小 50% 。并且在快充过程中散热更好,充电头不易发烫。

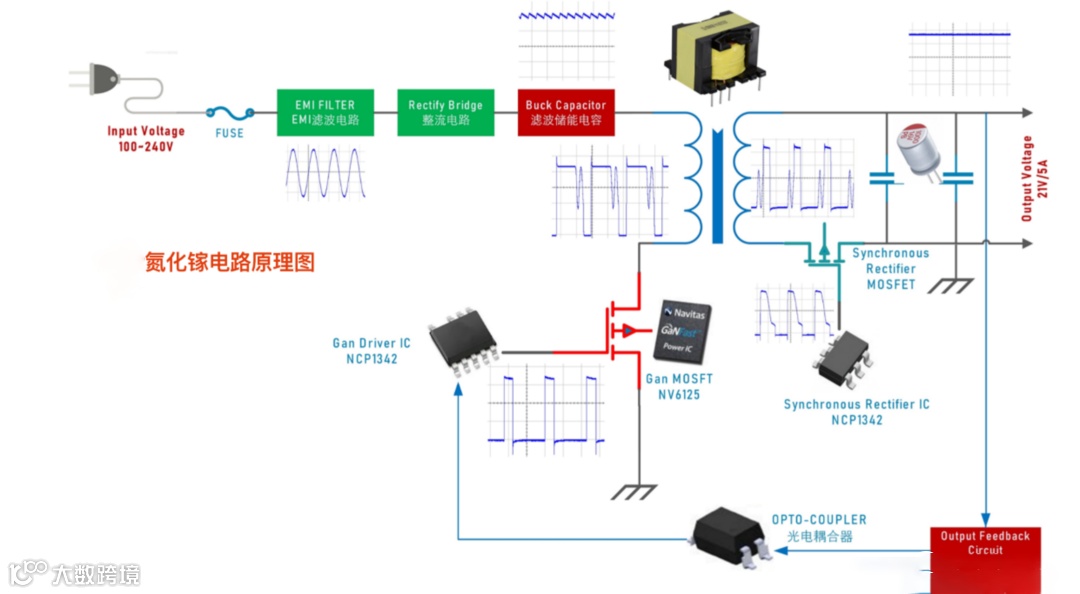

氮化镓电路原理图▼

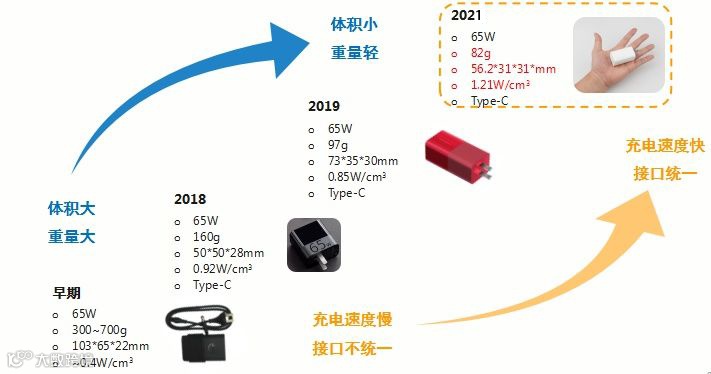

充电器的变化▼


另外,氮化镓充电器除了能给手机充电之外,还有一个巨大的优势就是可以为使用PD 协议供电的笔记本电脑等设备充电,一定程度上解决了随身携带电脑人群的“负重载荷”问题。


沃泰芯650V耗尽型

氮化镓晶体管

基于氮化镓技术、采用Type-C协议的PD快充,是目前充电器的优选;其中,38W-65W的PD快充是目前主流的功率段之一。


沃泰芯650V耗尽型氮化镓晶体管作为主开关器件,通电阻最大仅1Ω,Qg低至7.5nC,超小封装DFN 5x6,可实现100KHZ以上的超高开关频率,减小变压器体积。另外,其导通损耗极低,且反向恢复损耗Qrr为零,可实现基于GaN高效率、小体积的38W-65W功率段PD快充方案的产品设计。


整个产品尺寸会非常小,38W、45W的产品长宽高是51mm*34mm*38.5mm,功率密度分别为0.8W/cm³、0.97cm³;65W产品长宽高为70.5mm*32mm*36.5mm,功率密度达1.2W/cm³,而且在效率、温升方面表现也很亮眼,已无需再使用导热垫、散热片等来帮助散热。


WTX ND6105A(38W)▼

Vdss /V(tr) DSS:650v/800v

LPS:5A

RDS(on):1Ω

QG:7.5nc

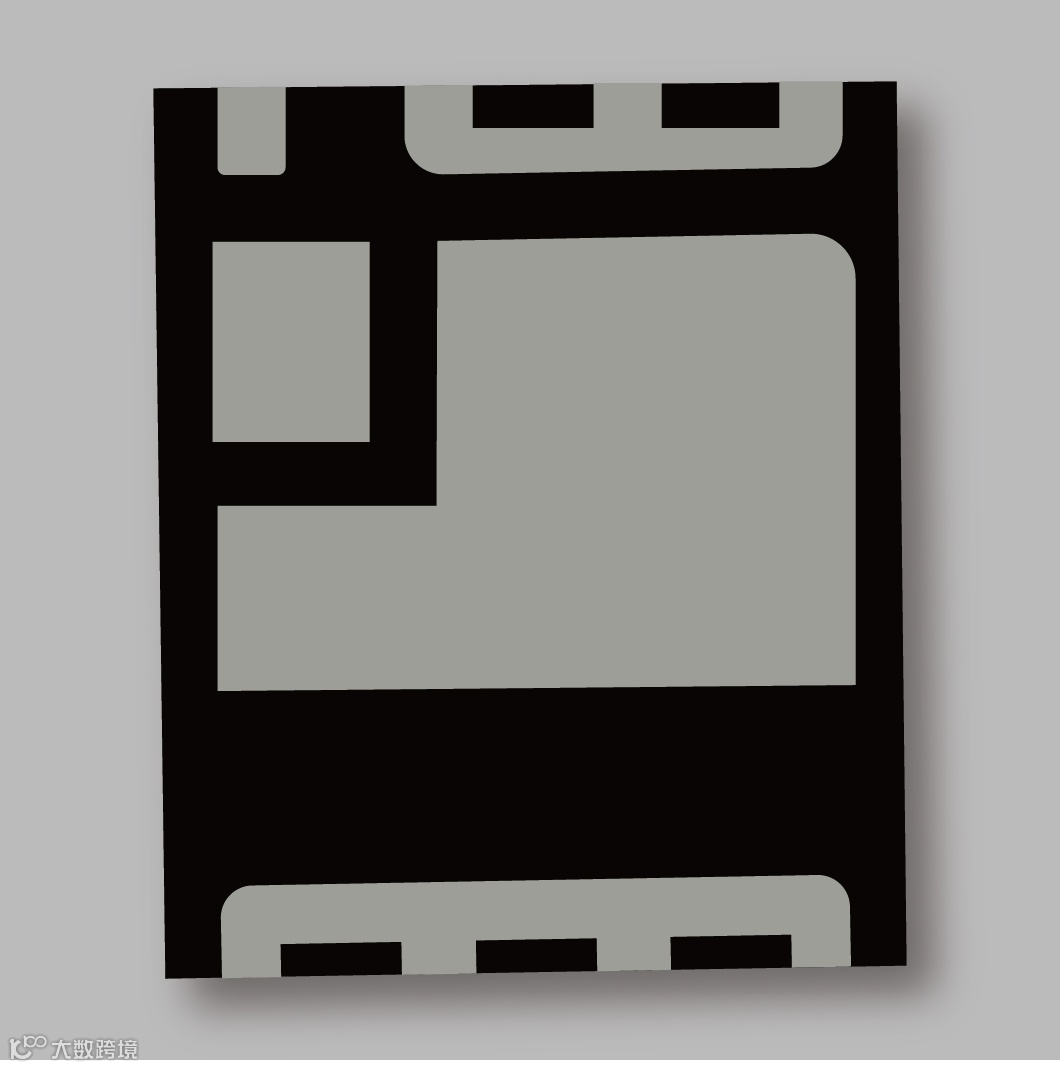

外形尺寸:5*6*0.79(mm)



WTX ND6115A(45W)和

WTX ND6115A(65W)▼

Vdss /V(tr) DSS:650v/800v

LPS:15A

RDS(on):1Ω

QG:6.4nc

外形尺寸:

5*6*0.79(mm)/8*8*0.79(mm)



沃泰芯半导体

用芯改变中国,

让世界选择中国芯


沃泰芯专业从事第三代半导体的研发、设计和制造。
