印刷工艺3、覆膜
工艺原理：覆膜也称为“贴膜”、“贴塑”或“印后过塑”。就是将涂有粘合剂的塑料薄膜与纸基印刷品经加热、加压、冷却等工艺后，使印刷品表面覆盖一层0.012~0.020mm（1.2~2丝）厚的透明塑料薄膜，形成纸塑合一的印刷产品的印后加工技术。
目的和作用：
1、覆膜厚的印刷品外观上更加鲜艳、明亮、增强了光泽度。可以在一定程度上弥补印刷品色彩不够饱和或专色调配不够精准等印刷瑕疵。
2、能够提高印刷品的强度、挺度、同时祈祷保护画面作用，不易被刮伤，更耐磨、耐腐蚀以及防水、防污等作用，提高印刷品的使用寿命。
运用：覆膜运用的非常广泛，比如：海报、地图、各种证件、手提袋、广告单、书籍以及精美画册封面等等。
覆膜工艺采用塑料薄膜，加工过程中因使用化学药水含有如苯溶剂等有害成分，不符合现代环保理念，并且，其印刷制品很难回收利用，而形成一种类似白色塑料的污染物。在国际知名品牌的包装容器和宣传印刷品中，我们也越来越少见到覆膜工艺，取而代之的是上光工艺（下节会讲到）。
覆膜技术种类:

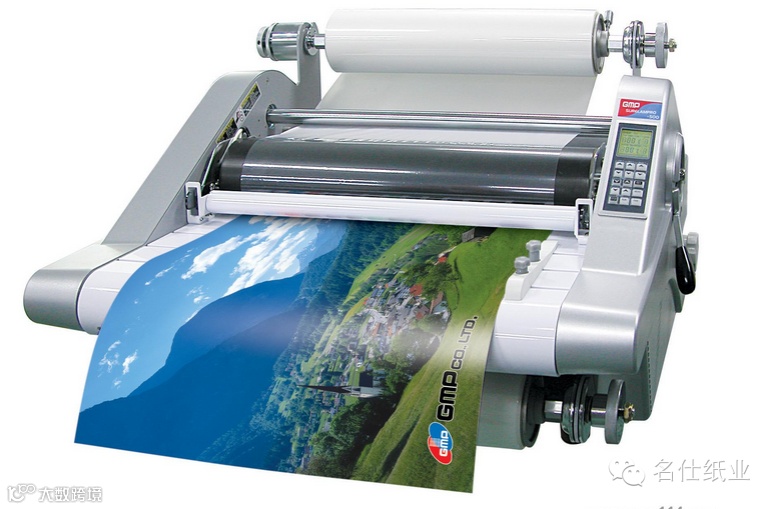

1、热覆膜：在薄膜背面涂有干燥型粘合剂，当与印刷品一起进入热压覆膜设备时，粘合剂由于受热发生作用，在一定压力下将印刷品和薄膜黏贴，冷却后马上牢固成型。
2、冷覆膜：如果纸张或承印材料或油墨受热压厚会变形或损伤时，就需要使用冷覆膜技术。冷覆膜的背面没有粘合剂，一般只适用于单面覆膜，现在印刷品的表面涂满水性粘合剂，再依序进入带有卷筒薄膜的覆膜设备，薄膜与印刷品表面粘合后就完成了整个覆膜工艺，但需要几天时间自然干燥。
覆膜材料:
1、按效果：薄膜与光膜（亮光）和亚膜（亚光）之分。在覆膜过程中一定要保证薄膜外观平整、通透明亮，加工后无皱纹、无气泡、粘合牢固，边缘不脱胶。
2、按成份：”聚酯“是使用的最多的薄膜材料，”聚丙烯“透明度和光泽度最佳， ”尼龙“具有很好的平整度，对温度变化适应强，不易卷曲变形，常用于书籍封套。
工艺延伸：覆膜后可进行UV上光、烫印电化铝。凹凸压印和其他丝印工艺。
注意事项：
1、印刷品墨层较厚、图文面积大时，油墨改变了纸张多孔的表面特性，封闭了许多纸张纤维细孔，阻碍了粘合剂的渗透和扩散，使印刷品与塑料薄膜很难粘合，容易出现脱层，起泡等故障。一般墨层薄的印刷品更适合于覆膜技术帝额发挥。
2、纸张方面，表面光滑、纸面强度较高、质地紧密、伸缩率小的纸更适合覆膜，相反表面粗糙、强度低、吸墨性过高、密度小而质地松弛的纸不适合。
3、覆膜后的印刷品需要平放几天时间，以利于薄膜和印刷品完全粘合、干透，否则，未干透的印刷品在运输和后续加工或使用时容易发生剥离与起皱。
分享收藏别忘了！这么实用的东西还犹豫啥
关注“名仕纸业”订阅号，您的随身纸张专家
分享，是一种人生境界！
让我们一起来分享所得，感恩人生！
