背景
2015年1月,北京三鼎光电仪器有限公司(北京工厂)成为国内首推测角精度1秒级的全站仪厂商。1秒+1000米免棱镜测程+winCE6.0的配置加上南方测绘品牌的影响力,在这一年多之中成功销售了500多台,使用者多为常规单位用户。南方测绘品牌为国产1秒级全站仪的开拓道路上迈开了重要一步。经过了一年多的市场推广与品质沉淀。2016年8月,集团授权三鼎光电品牌进行1秒级全站仪的销售。并开始准备产品上市的推广工作。

意义
“打造中国测绘仪器高端品牌”,是三鼎光电的品牌口号。高配、高质、高服务,一直是三鼎人的追求。1秒+免棱镜1000米是国产全站仪中真正高端仪器。也许对部分用户来说不一定需要1秒的精度和1000米的免棱镜测程,但是对中国的全站仪电子光学制造业来说,1秒+1000米是不可逾越的过程,有这一步,产业才能有下一步的提升,才会积累更多技术力量研发更高端的测绘仪器。所以1秒级全站仪的诞生对国产全站仪的进步具有重要代意义。

售前
可微信后台咨询有关三鼎791R10的问题及各区三鼎授权经销商联系方式。相关视频和教程敬请关注“1秒学堂”系列推送。

测角、测距精度产生的点位中误差对比
测距精度相同,测角精度越高,点位中误差越小;测角精度相同,测距精度越高,点位中误差越小。三鼎STS-791R10属于测角精度1",测距精度1+1ppm的仪器,满足您的测量需求。
观测距离/m |
点位中误差/mm |
|||
0.5" 1+1ppm (强制对中) |
1" 1+1ppm (强制对中) |
1" 2+2ppm (强制对中) |
2" 2+2ppm (强制对中) |
|
25 |
±1.03 |
±1.06 |
±2.06 |
±3.06 |
50 |
±1.06 |
±1.13 |
±2.16 |
±3.15 |
100 |
±1.13 |
±1.29 |
±2.40 |
±3.34 |
150 |
±1.21 |
±1.49 |
±2.72 |
|
200 |
±1.29 |
±1.70 |
±3.09 |
±3.91 |
300 |
±1.49 |
±2.16 |
±3.09 |
|
400 |
±1.70 |
±2.65 |
±4.78 |
±5.43 |
1秒全站仪的高端应用
高精度1秒全站仪可以做什么呢?主要有两大类用途,第一类是高端应用。第二类是常见用途(提升精度)。

1秒全站仪的常见用途
是不是1秒级全站仪就一定要应用在高端工程呢?答案是否定的。除了高端应用领域,为了普及1秒全站仪,我们可以使用三鼎791R10从事下面三种常见的应用。1.坐标放样。2.导线测量。3.三等高程测量。通过三鼎1秒级全站仪,比较以往的方法和普通全站仪,我们的测量精度会提高。所以常见应用的推广也是我们国产1秒级全站仪的主要方向。

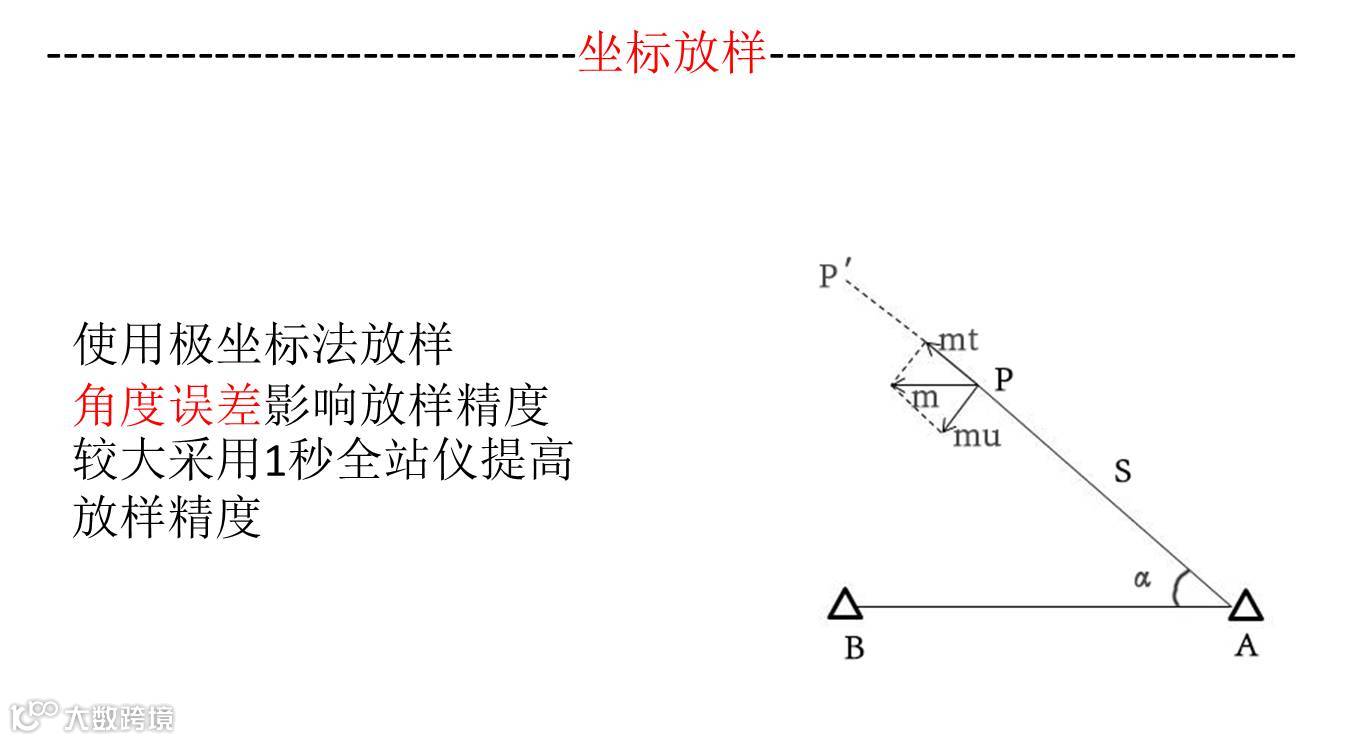

用途一

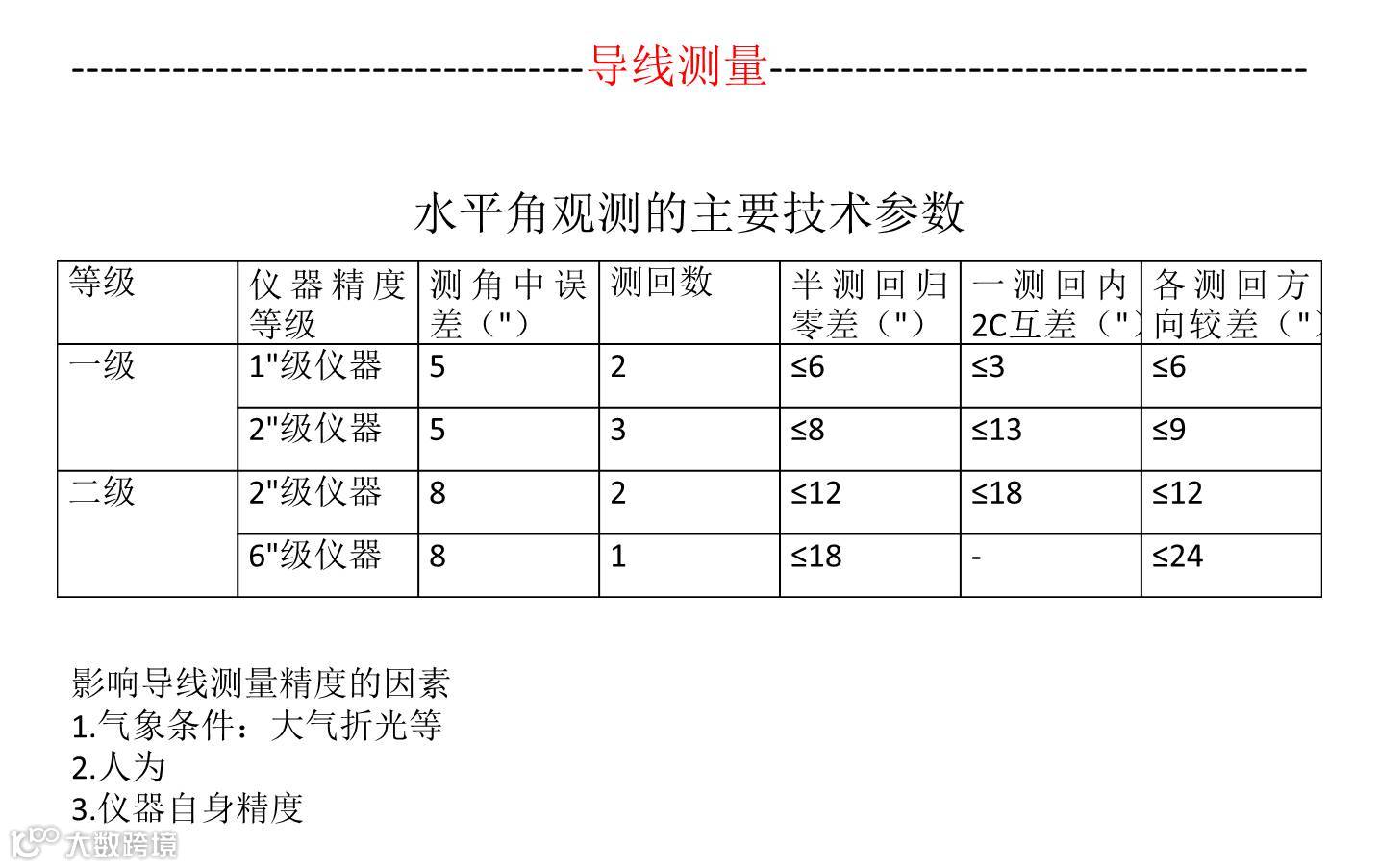

用途二

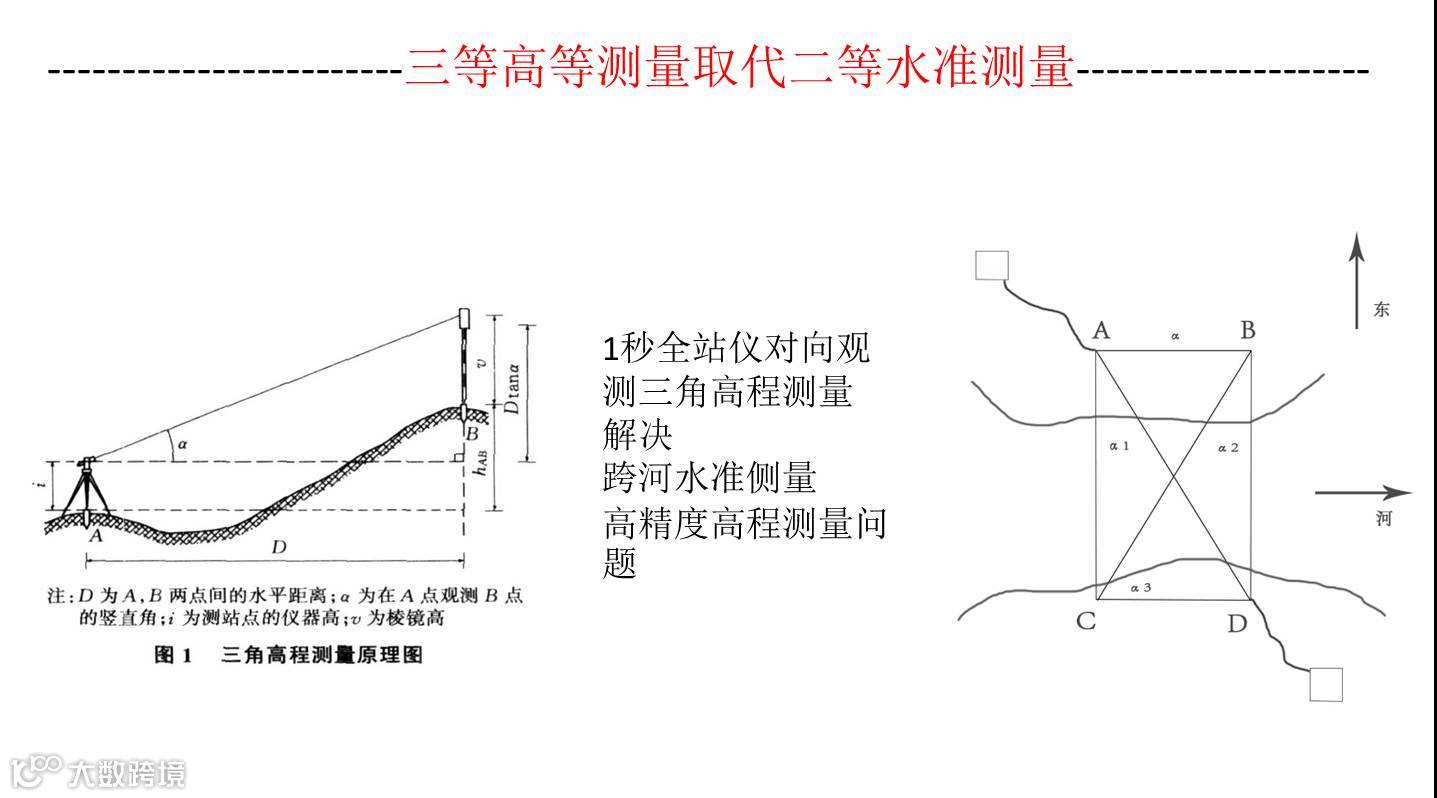

用途三

三鼎STS-791R10的技术参数
仪器型号 |
STS-791R10L |
|
距离测量(有合作目标) |
||
测程* |
单棱镜 |
3500m |
反射片(60mmx60mm) |
1000m |
|
精度 |
±(1mm+1x10-6·D) |
|
测量时间 |
精测0.3秒、跟踪0.1秒 |
|
免棱镜距离测量(无合作目标) |
||
测程(柯达白,90%反射率)* |
1000m |
|
精度 |
±(3mm+2x10-6·D) |
|
测量时间 |
0.3~3秒,天气不好500米以上5秒内 |
|
角度测量 |
||
测角方式 |
绝对编码测角技术 |
|
码盘直径 |
79mm |
|
最小读数 |
0.1˝/1˝可选 |
|
精度 |
1˝ |
|
探测方式 |
水平盘:四路探测 竖直盘:四路探测 |
|
望远镜 |
||
成像 |
正像 |
|
镜筒长度 |
154mm |
|
物镜有效孔径 |
有效孔径:48mm |
|
放大倍率 |
30X |
|
视场角 |
1°30´ |
|
分辨率 |
3˝ |
|
最小对焦距离 |
1.2m |
|
系统综合参数 |
||
补偿器 |
双轴液体光电式电子补偿器(补偿范围:±4´,分辨率:1 ˝) |
|
气象修正 |
温度气压传感器自动改正 |
|
棱镜常数修正 |
输入参数自动改正 |
|
水准器 |
||
管水准器 |
30˝/2mm |
|
圆水准器 |
8´/2mm |
|
光学对中器/激光对中可选 |
||
成像 |
正像 |
|
放大倍率 |
3X |
|
调焦范围 |
0.5m~∞ |
|
视场角 |
5° |
|
操作系统 |
||
类型 |
Windows CE 6.0中文操作系统 |
|
CPU |
Intel PXA310 处理器,最高主频806MHZ |
|
内存 |
128MB DDR,512MB NANDFLASH |
|
数据通讯及传输 |
||
WIFI |
支持FTP (PC机通过WIFI直接访问仪器) |
|
USB |
多模式USB功能:OTG功能、同步传输、映射存储 |
|
SD卡 |
支持外扩32G |
|
显示部分 |
||
屏幕类型 |
640x480点阵高清高亮触摸屏 |
|
屏幕尺寸 |
3.5英寸彩色 |
|
数字显示 |
最大:99999999.9999 最小:0.1mm |
|
机载电池 |
||
电源 |
可充电锂电池;3100AH |
|
电压 |
直流7.2V |
|
连续工作 |
6小时 |
|
尺寸及重量 |
||
尺寸 |
196mmx192mmx360mm |
|
重量 |
6.2Kg |
|
(完)
