​房建项目土方测绘技术报告

1、任务概述

1.1项目来源

受业主（XXXX测绘科技有限公司）委托，对XX市XX区丽园三区地块地形测绘，并根据业主要求对测区的土方量按照要求做初步计算。

由于测区面积较大，地形高低起伏不平，测量难度较大，故委托我进行地形测绘土方计算并按照要求对现状地形进行规划分区。

1.2测区概况

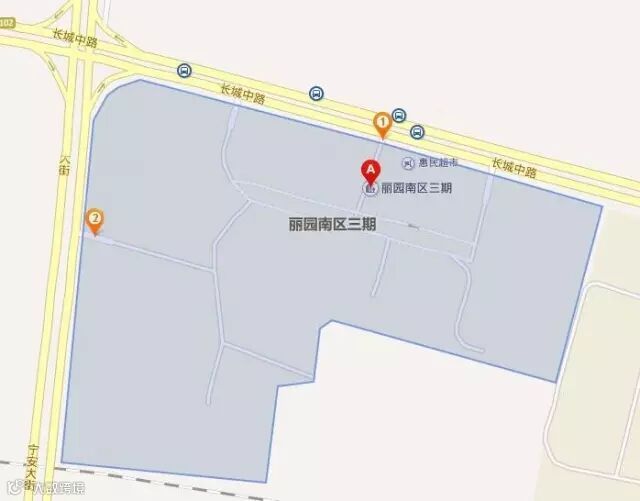

XX市XX区丽园三区地块

1.3完成工作内容

本次测图因需要满足施工等工程项目，主要测量现状地形图并且利用现状地形图所采集的高程数据进行土方量计算，规划划分区域为后期施工提供依据，所以把地形测绘和土方量测绘两个部分相结合。

其主要工作内容是：

a. 在整个测区内埋设控制点。

b. 地形碎部测量：以GPS（三鼎RTK-T28）数据采集为主，地形碎部测量，共完成189458.7 平方米地形测绘并经数字化编辑成图。

c. 内业数字化：在数据采集过程中，同时勾绘现状草图，利用南方CASS9.1数字成图软件进行数字化成图，并进行土方量计算。

1.4已有资料利用情况

业主指定大概的测区范围。

1.5采用的基准

1.5.1  坐标系统

测区内数字化测图采用高斯—克吕格投影，3度分带，相对坐标系，中央子午线为105°。

1.5.2  高程基准

测区内数字化测图采用相对高程基准。

1.6测绘技术依据

1、《工程测量规范》GB50026—2007。

2、《全球卫星定位系统（GPS）测量规范》GB/T18314—2009。

3、《国家基本比例尺地图图式1:500 1:1000 1:2000》GB/T20257.1—2007。

2、设计方案的执行

2.1工作计划的计划

在开展工作之前，严格执行项目负责人制。

项目负责人拟定生产计划；技术负责人组织测绘人员讨论学习《规范》和《技术设计书》，达到认识统一、思路清晰、解除疑难之目的。

2.2生产组织

2.2.1

本工程共投入三鼎RTK-T28全球定位仪（RTK）基准站1台，移动站5台、南方CASS9.1地形地籍成图软件1套、笔记本1台、生产车辆1辆。

2.2.2作业时间

2015年2月6日前完成作业人员进场，后勤准备工作；

2015年 2月7日完成工程测量、地形测量；

2015年2月8日完成内业数字化绘图。

2.3控制测量

2.3.1选点及埋石

在测区内布设控制点。

2.4地形测量

2.4.1图根控制测量

为了满足测图及今后施工要求，根据《工程测量规范》5.2.11规定，在首级控制点的基础上，在距基站半径5km范围内采用GPS动态RTK技术，在测区布设GPS图根控制点，每点要求采集180秒，每点采集间隔5秒钟，进行检核比较，取较差较小，在误差范围内的其中一个数据作为该点的成果。

图上地物点相对于临近图根点的点位中误差不得大于图上0.5mm，于临近地物点点间距中误差不大于图上±0.4mm。

2.4.2地形图测绘

地形图测量根据设计需要，严格遵循规范和土地整理开发设计要求进行测绘。

具体操作过程如下：

1 、独立地物能按比例尺表示的，实测外廓，填绘符号；图上明显、重要而又不能按比例尺表示的，准确表示其定位点或定位线。

2 、交通、渠道及其附属设施，按实际形状测绘。并准确表示渠道建筑的定位点，丈量渠到建筑物的尺寸并进行记录。

2.4.3土方测量

测量过程中严格执行规范要求。本次测量，根据甲方提供的技术要求，取测区一个最小高程作为高程计算基准面，采用南方测绘CASS9.1地形地籍成图软件中的土方计算程序依据要求以本次测量的成果图作土方计算。

具体计算过程：

 A.为了呈现计算过程比较直观明显，并根据地形采用南方CASS软件工程应用中的方格网土方量计算。

B. 把原始数据的高程数据全部输出，提取最小高程。

C. 采用CASS软件工程应用中的方格网土方量计算功能，选入原始地貌数据作为原始高程点数据，最小高程最为计算基准面，方格网间距选择20米，进行比对计算得出土方测绘成果。

2.4.4数字地形图编辑

地形图采用南方测绘CASS9.1地形地籍成图软件进行编辑处理，将观测数据转存至计算机并生成原始数据文件。

利用专业的测绘编辑处理软件，进行对地形、地物点的人机交互式图形编辑，地形图的要素要分层表示，地形图的各种地物、地貌符号、注记等的绘制、编辑按《规范》、《图式》执行。

3、上交和归档测绘成果及资料清单

1、项目测绘设计书；

2、1:500地形图（电子版）；

3、土方计算成果表；

4、土方计算图（电子版）

5、控制点成果表；

6、土方计算方格网图

4、测绘成果技术设计

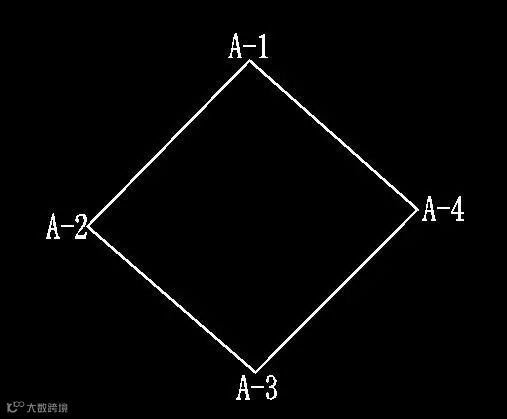

测区依据业主要求对测区做出一个500*500米的正方形,如下图所示。

5、土方计算成果表

面积（平方米）	挖方（立方米）	填方（立方米）
189458.7	354212.9	80665.7



6、控制点成果表

相对坐标系，相对高程，中央子午线105°

点名	X	Y	H
KZ-1	4191196.071	591706.815	1163.278
KZ-2	4190792.341	591357.273	1175.647
KZ-3	4190473.600	591737.667	1178.739
KZ-4	4190858.169	592082.429	1163.393
