CAD 放样

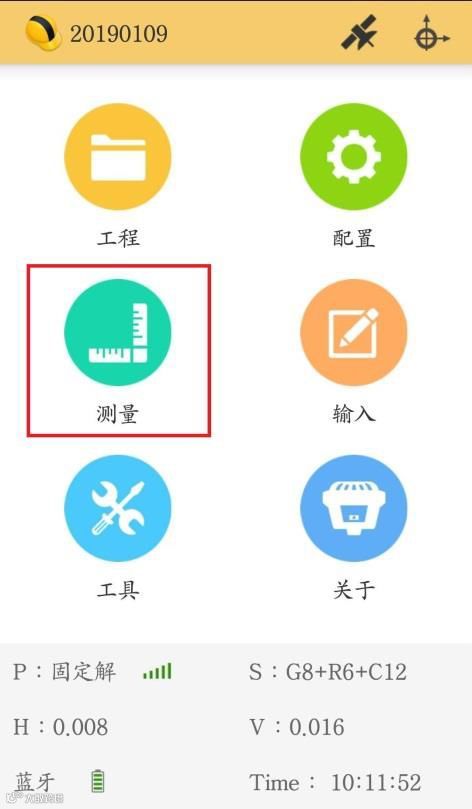

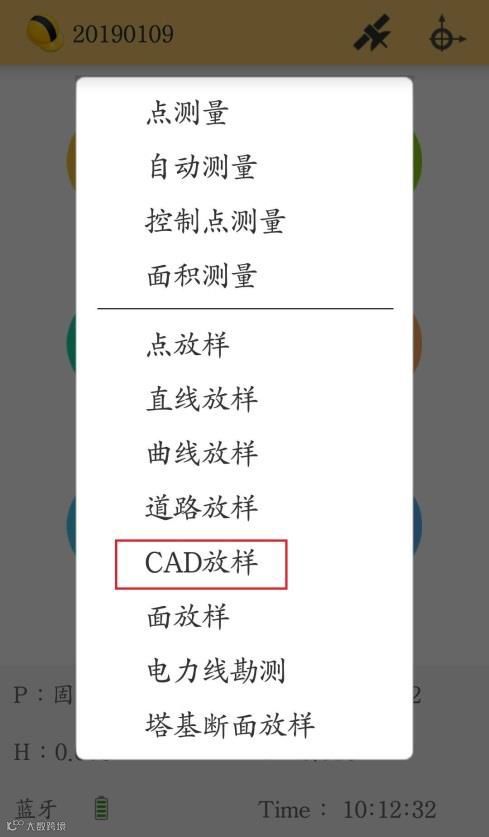

● 点击“测量”菜单如图1
如图1
●在子菜单当中点击“CAD 放样”如图2
如图2
●进入“CAD 放样”界面如图3，
如图3

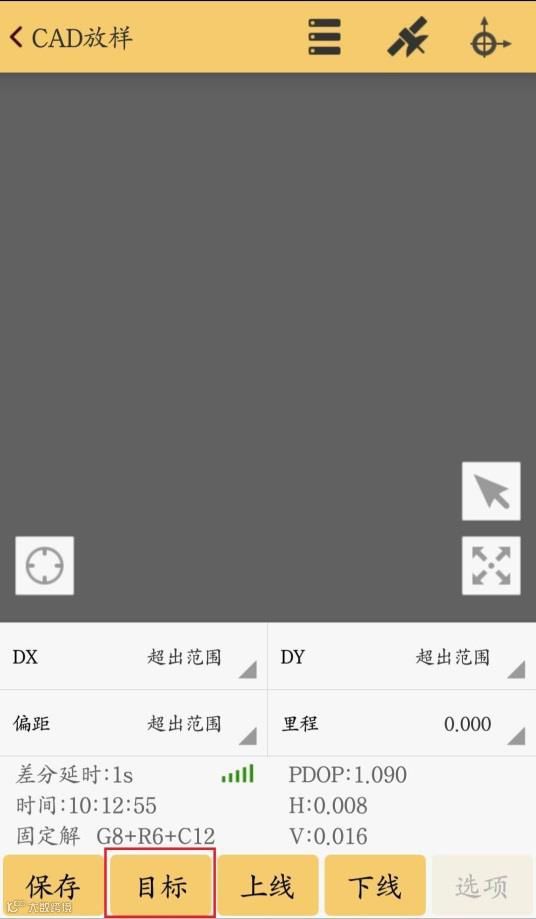

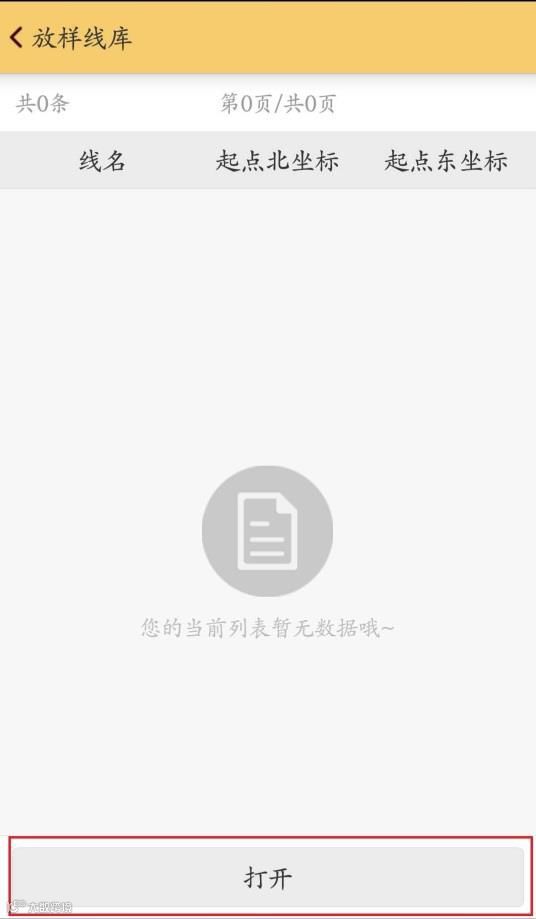

●点击“目标”进入放样线库，如图4，点击打开
如图4

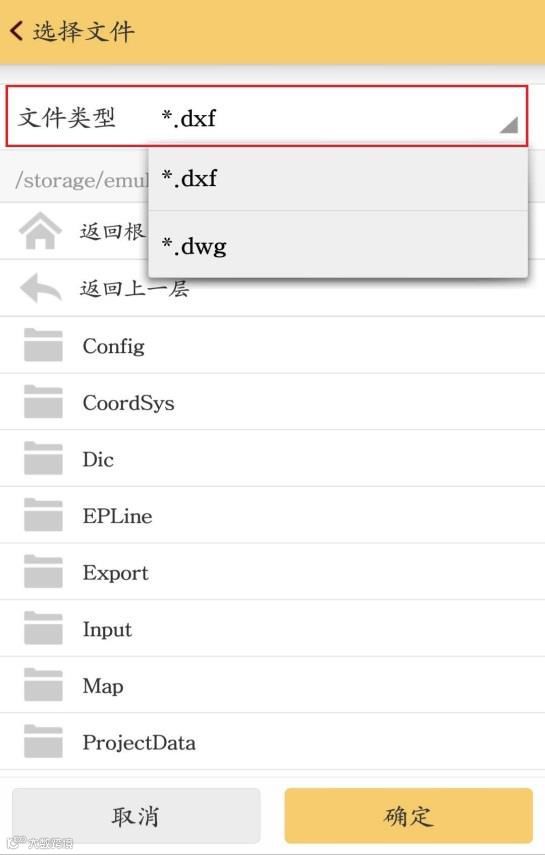

●在“文件类型”选择相应的图形文件格式*.dxf 或*.dwg，找到预先放在手簿目录里的 图形文件，点击确定，如图5
如图5

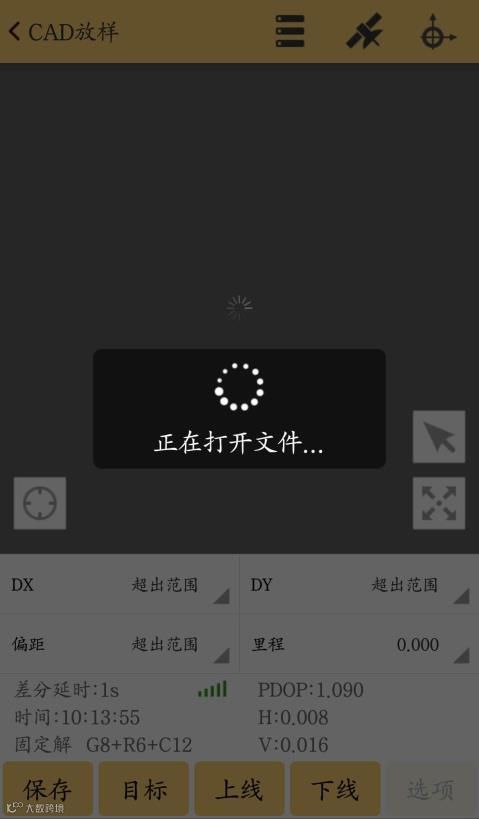

●等待软件对图形文件进行加载，如图6
如图6

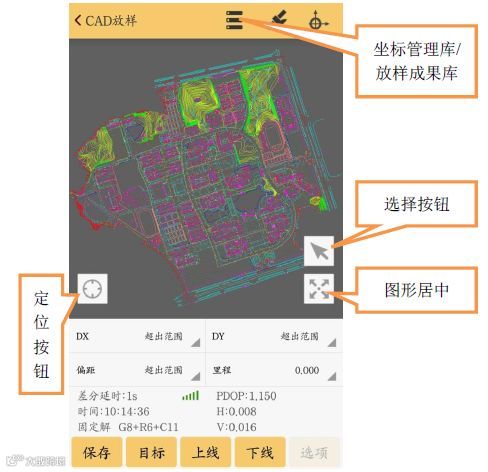

●图形文件成功加载，如图7
如图7

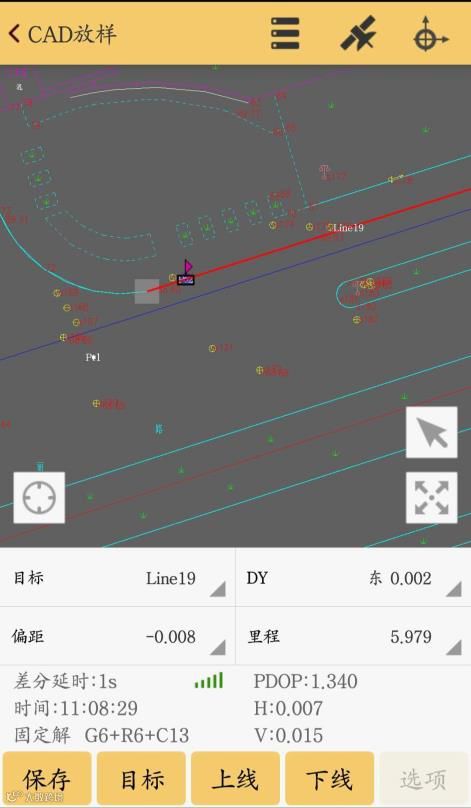

●进行常规校正后，点击“选择”按钮，对图形内目标直线进行选取，如图 8
如图8
后续的测量操作与常规的直线放样一致。 其中，“目标”放样线库里呈现的是“选择”按钮所选择过的目标线。
直线放样

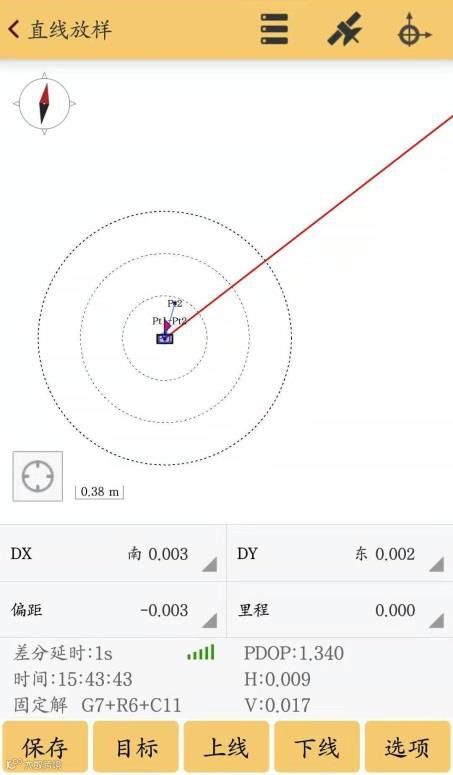

●操作：测量→直线放样 点击“目标”，如果有已经编辑好的放样线文件，选择要放样的线，点“确定”按钮即
可，如图9所示。
如图9直线放样

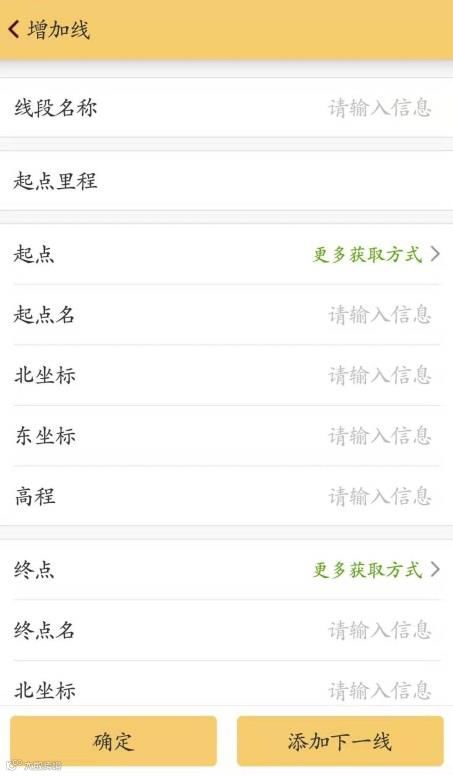

●也可点击右上角“三条黑线”组成的图案，直接放样坐标管理库里的线。如果线放样坐标库中没有线放样文件，点击“增加”，输入线的起点和终点坐标就可以在线放样坐标库中生成放样线文件，如图10所示。
如图10增加线

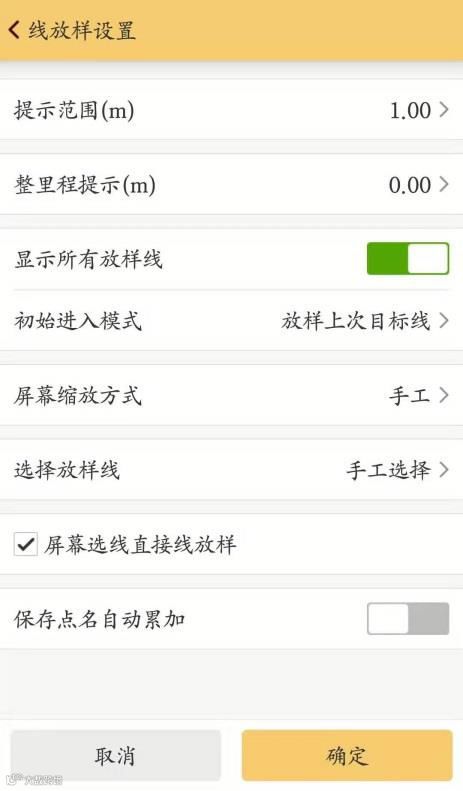

●直线放样主界面会提示当前点与目标直线的垂距、里程、向北、向东距离等信息（显示内容可以点击显示按钮，会出现很多可以显示的选项，选择需要显示的选项即可），与点放 样一样，在“选项”里也可进行线放样的设置，如图11 所示。
如图11线放样设置
——（完）—
