经常用CASS计算土石方的小伙伴，经常会遇到一个很大的拦路虎：拿到一张甲方提供的dwg图纸，要求用CASS进行土石方计算。顿时感觉无从下手了。

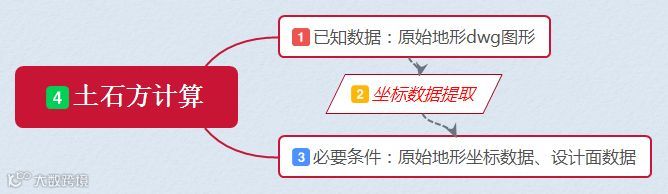

遇到这样的问题，我常常会问焦急的小伙伴三个问题：
已知的数据有哪些？
需要计算哪种土石方工程？（判断必要条件）
满足必要条件，要做哪些操作？（获取数据）
理清思路之后，又发现一个新的困难：坐标数据提取怎么做？

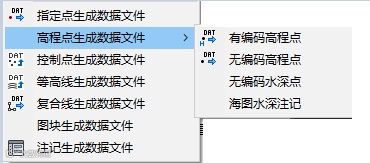

CASS提供的7种提取坐标文件的方式（下图所示），再分析自己的dwg图，很崩溃的发现居然“完美错过”了。
不符合CASS提供的提取功能使用条件！
自从我知道了CAD的坐标提取命令dataextraction，简直发现了一个宝藏，可以满足所有坐标的提取要求。实名推荐！
操作：打开CASS，在命令行输入open，选择需要提取坐标的dwg文件。

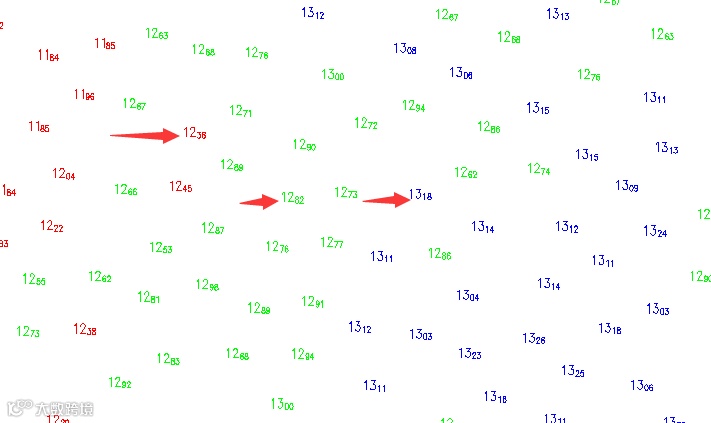

dwg图中高程点数据截图
操作：在命令行输入Dataextraction，回车。出现下图所示的向导，按下图几个步骤操作。最终得到*dxe和*.xls文件。

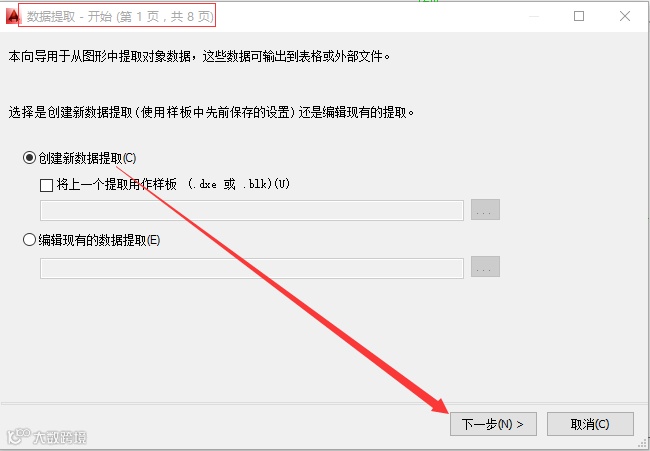

数据提取第一步

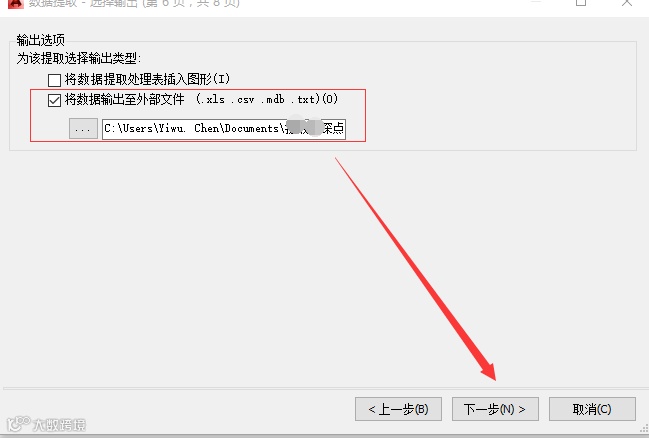

数据提取第八步
打开提取生成的*.xls，可以看到下图所示的坐标信息。接下来就是将这些坐标信息，编辑生成CASS的坐标文件（*.dat）
提取文件截图
操作：

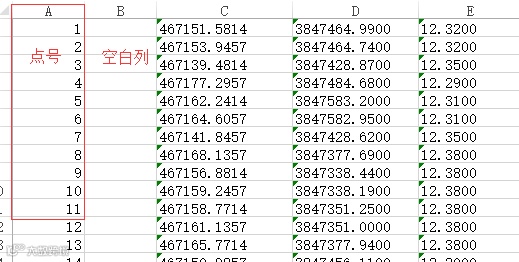

（1）选择提取文件中的三列数据，复制至新建表格中，增加点号列和空白列，整理成下图所示格式。
（2）选择上图的所有数据，复制至新建记事本中。将下图箭头所示的空格替换成逗号（英文半角）。

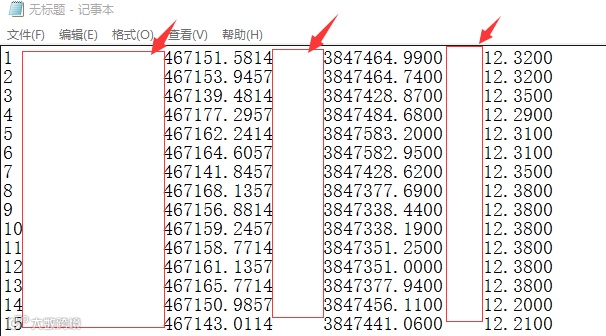

替换前的文件截图

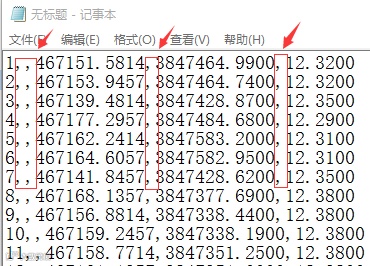

替换后的文件截图

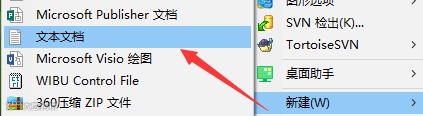

PS：新建记事本，单击右键选择新建-记事本
（3）保存记事本文件，并重命名将文件后缀改成“dat”
现在整理出来的坐标文件，可以用于CASS的土石方计算等操作。这个坐标提取的命令，可以搞定任何类型的高程点坐标提取，无需具备CASS编码。
