项目概况

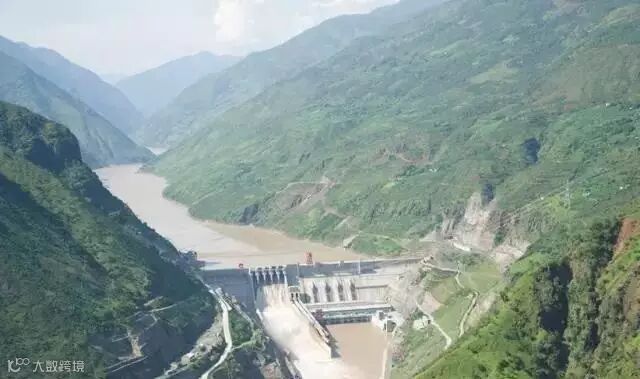

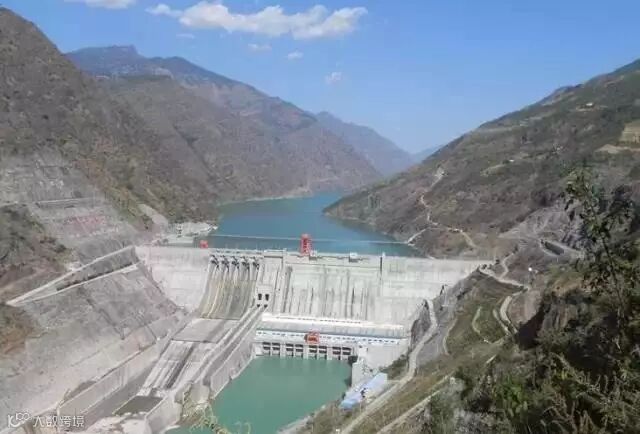

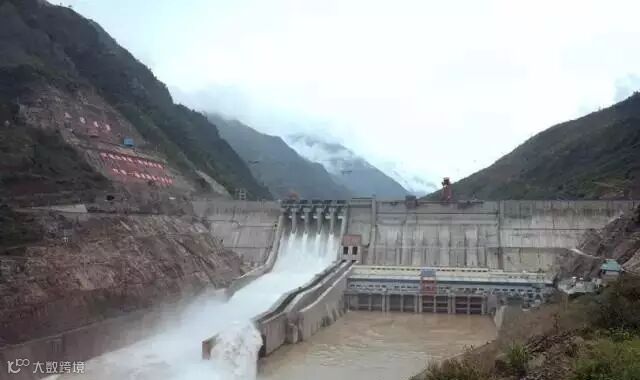

云南金沙江金安桥水电站枢纽工程，作为国家特大型水电站，由国家发展计划委员会批准，静态总投资125.01亿元，动态投资146.79亿元，是“西电东送” 和“云电送粤”战略目标的骨干电站之一，位于云南省丽江市境内，电站设计总装机容量240万千瓦，大坝长640米，高160米，总库容9.13亿立方米，年发电量114.17亿千瓦时，是目前我国民营企业控股建设的最大规模水电站。金安桥水电站枢纽工程主要由碾压混凝土重力坝、右岸溢流表孔及消力池、右岸泄洪（冲沙）底孔、左岸冲沙底孔、坝后厂房及开关站等永久建筑物组成。
金安桥电站大坝及边坡变形自动化监测系统概况
运行日期：2014年6月30日正式验收运行
监测位置及任务：大坝及库区边坡。鉴于左、右岸边坡及缆机平台基础地质条件较差，并且电站运行区域内有3个崩塌体，为实时掌握大坝及边坡情况，保障电站正常运行，遂着手外部及内部的监测自动化改造。主要完成金安桥电站GNSS及TM30测量机器人自动化监测系统集成构建，包括数据采集系统、传输系统、防雷防护系统、中控系统、数据分析和监控系统等，以及在合同期内的观测运行、培训等工作。
使用硬件及软件：19台徕卡GNSS双频接收机（GMX902）、AR25天线2台 、AR10天线17台 、1台徕卡TM30（0.5秒）测量机器人、徕卡圆棱镜及保护罩24套，徕卡Spider解算软件及GeoMoS自动监测软件。采用徕卡GNSS及测量机器人联合监测的模式，在同一软件平台进行控制及成果分析。
应用效果：

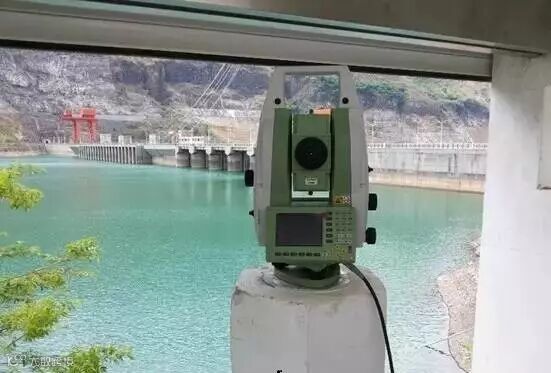

金安桥电站大坝及边坡GNSS外观自动化工程于2014年6月底正式完工，经过半年的试运行，运行效果良好。 边坡采用Leica GMX902 GPS接收机按照1HZ的采样频率进行数据采集，然后利用Leica Spider软件对24小时数据进行静态解算，GeoMoS软件进行位移变化的自动化分析，从而得到每个监测点的位移变化过程曲线图。大坝监测系统采用徕卡先进测量机器人TM30（0.5″）全站仪对大坝上21个监测棱镜进行一天2个周期的自动化测量，GeoMoS软件对测量数据进行分析得到位移变化成果。边坡位移监测成果精度达到±3mm，大坝位移监测成果精度达到3mm。完全满足用户的精度要求。

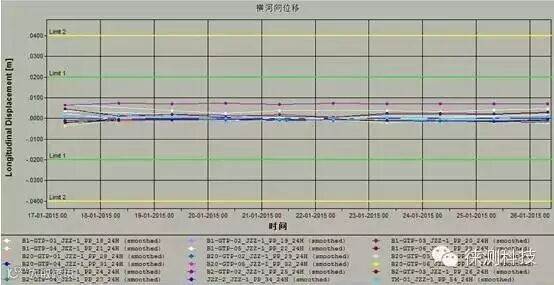

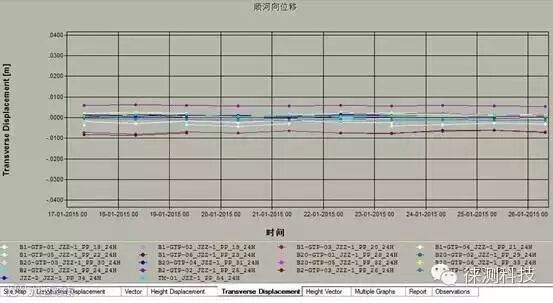

部分边坡监测平面位移过程曲线

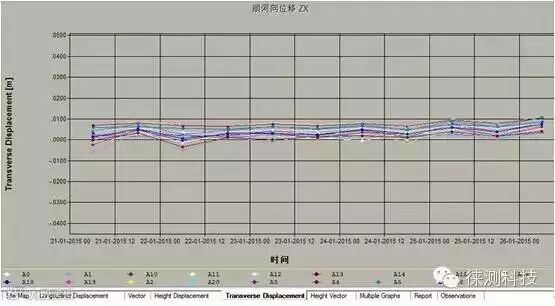

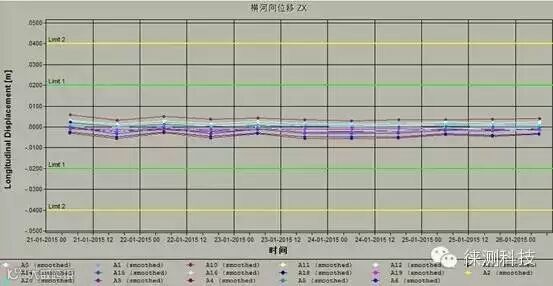

部分大坝监测平面位移过程曲线
