中国中铁某公司是具有综合施工能力的国有控股大型企业，具有铁路综合工程施工总承包壹级、公路工程施工总承包壹级、桥梁工程专业承包壹级、隧道工程专业承包壹级等资质，所承接工程中有较多涉及隧道的项目，因此，该单位对隧道施工的中线偏移、超欠挖分析、净空分析等都有较大需求。
外 业 扫 描
徕卡MS60全站扫描仪，作为全站仪，徕卡MS60拥有0.5″级别的常规测角精度以及ATR自动测角精度；是业内测角精度最高的全站扫描仪以及扫描产品；可应用于地铁、隧道、高铁等精密测量和监测扫描任务；作为扫描仪，MS60具有1000点/秒的扫描速度以及最高0.6mm的扫描精度。

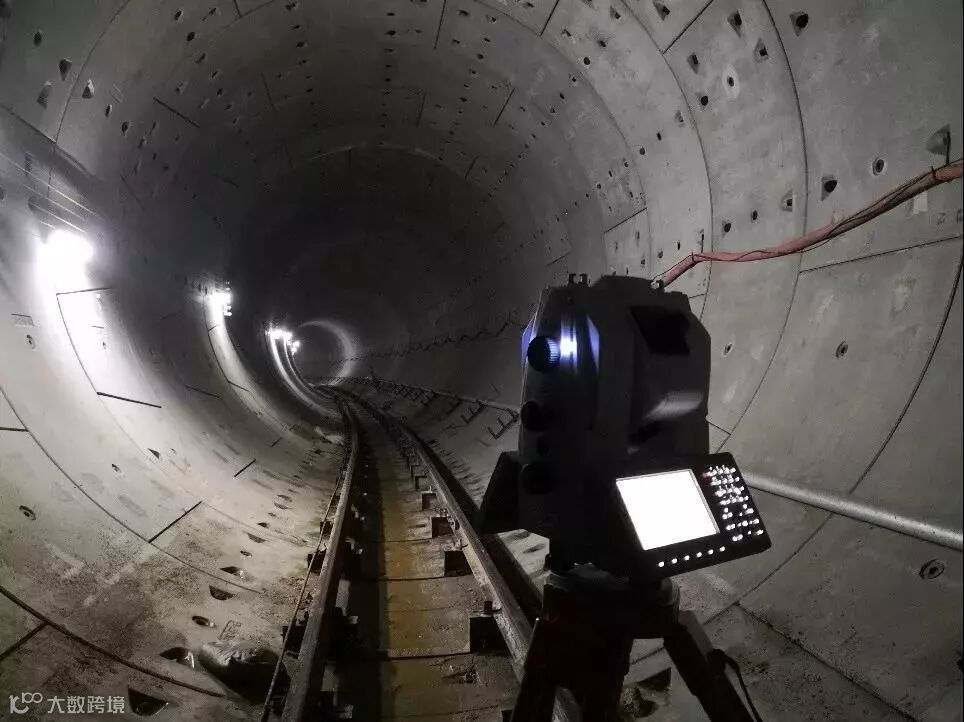

在某市地铁3号线，我们使用MS60对盾构开挖的隧道进行了扫描，本次扫描使用后方交会设站，以全景扫描方式获取了隧道60m的点云数据。
Infinity 数 据 管 理

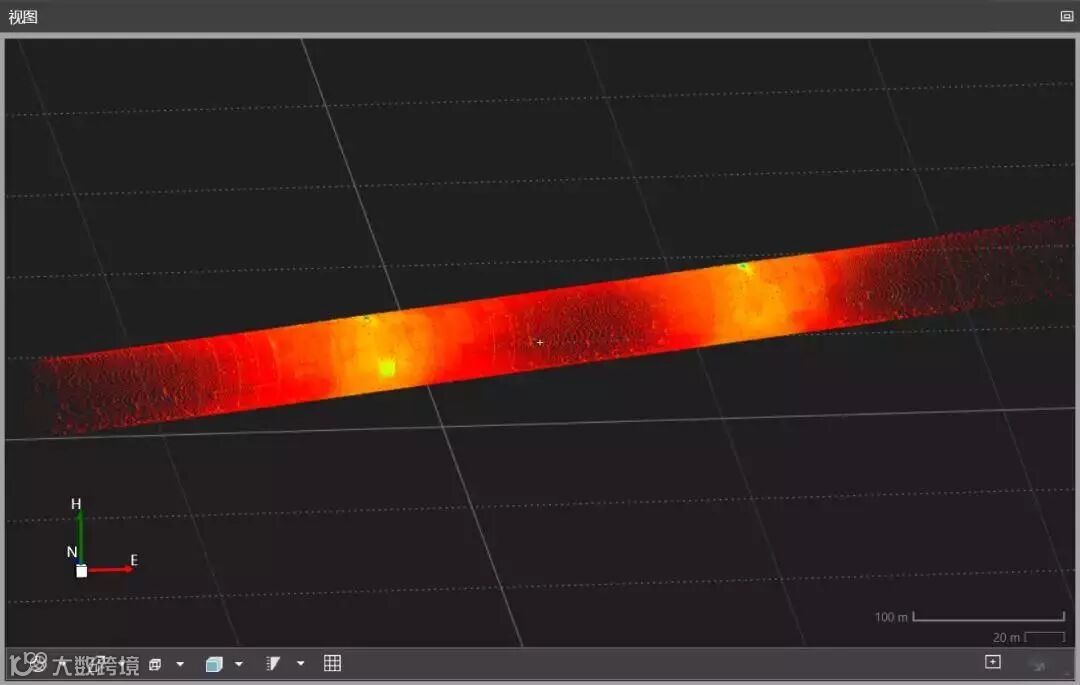

徕卡 Infinity 软件是一款功能非常强大的测量数据处理和分析软件， 完全支持全站仪、水准仪、 GPS 等测量数据的分析， 而且还可以进行三维点云数据的处理和转换；徕卡MS60支持使用SD卡，项目数据可以直接存储于SD卡中，可直接导入到徕卡Infinity软件中进行查看、编辑、管理和格式转换，同时可以将不需要的噪点去除。
本地化隧道软件数据处理及成果
将去噪后的点云数据导入本地化HDS隧道形变监测系统，根据设计数据，生成隧道的设计轴线及设计断面，一并导入到软件中。

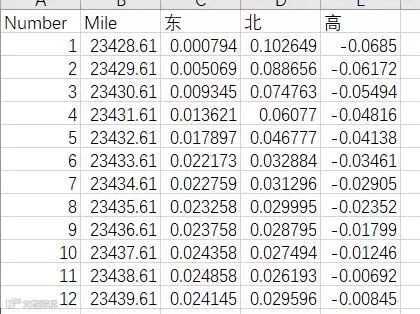

首先，我们可以通过点云与设计轴线，生成实际的中心线，将实际中心线与设计轴线对比，可以得出中心线偏移：

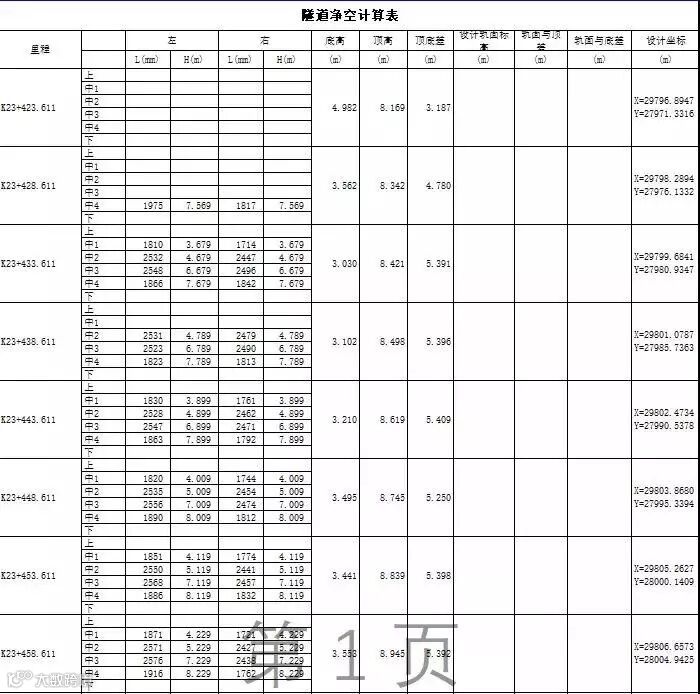

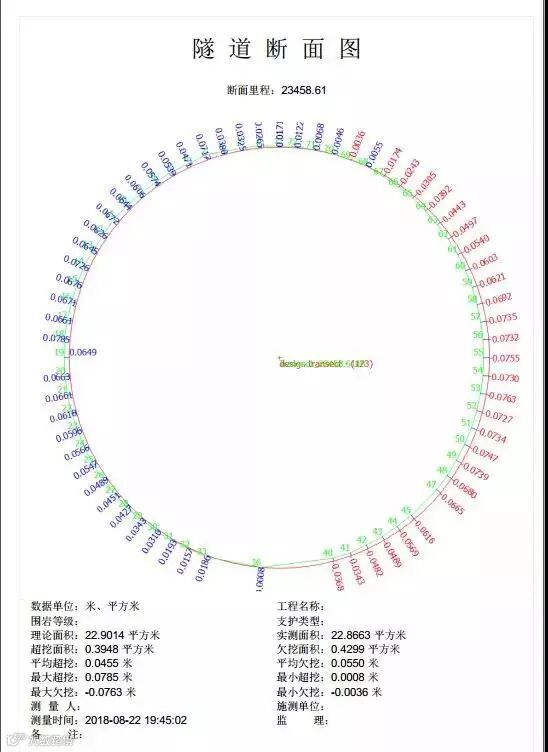

生成实际的隧道断面，与设计断面进行对比，在此基础上计算超欠挖，可以得出隧道断面对比图及对比表：
