从建筑设计、深化设计到建筑施工、运营维护，BIM模型需要经过不断完善、变更修改，才能够很好地指导施工和运维的各个环节，其中的关键点在于当出现了施工变更或施工误差的时候，对BIM模型进行及时调整，这就需要现场检查并找到存在偏差的地方，并根据碰撞结果直接在软件中修改BIM模型。
徕卡BLK360三维激光扫描方案，可以快速获取现状点云，通过CloudWorx for Navisworks软件进行碰撞分析，然后利用CloudWorx for Revit与Navisworks协同作业实现模型修改，可以很好地解决这一问题。
1、获取现状点云
外业利用iPad远程遥控，扫描只需1人，现场灵活设站，重量只有1kg，扫描和拍照一站只需3分钟即可完成。快速获取多测站现状点云。Register360可以实现多测站点云自动拼接为整体，并通过绝对控制点配准实现坐标转换。

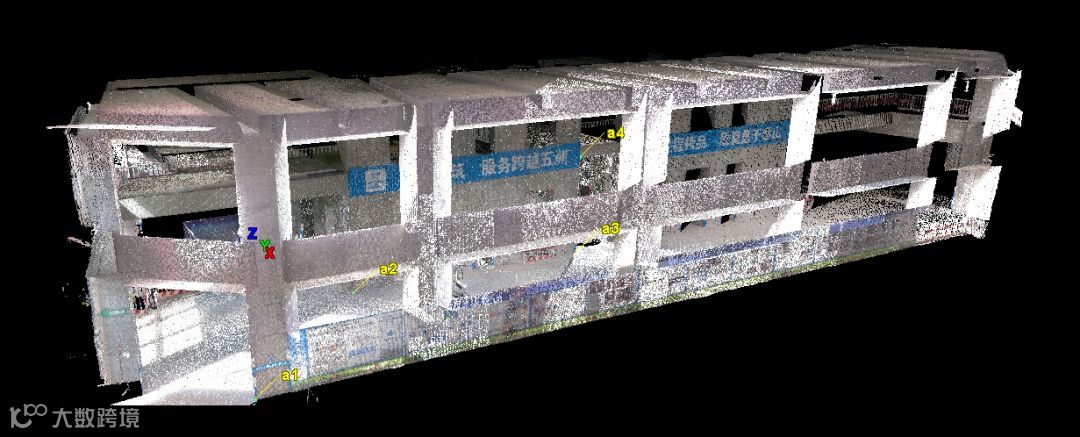

图1 现状整体点云
2、CloudWorx for Revit干涉检查
CloudWorx for Revit扩展插件可在Revit软件中直接读取Cyclone项目中的海量点云数据，而无需进行复杂的数据转换，并且无需担心系统卡顿。利用CloudWorx for Revit中的干涉检查功能，实现点云与模型的碰撞检测，并利用绝对坐标将点云与模型对齐

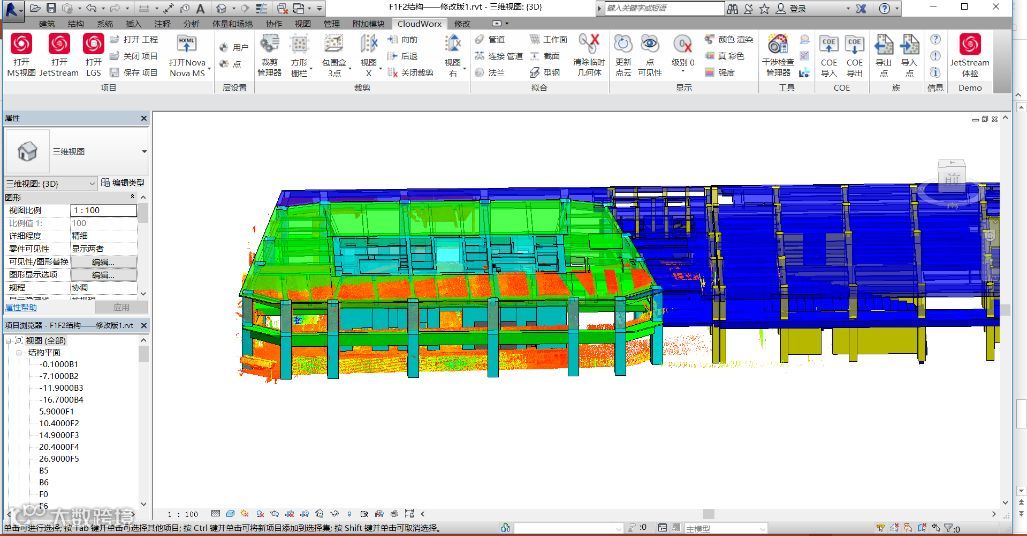

图2 CloudWorx for Revit点云与模型对齐
在“干涉检查器”中设置阈值进行碰撞分析，呈现碰撞结果。

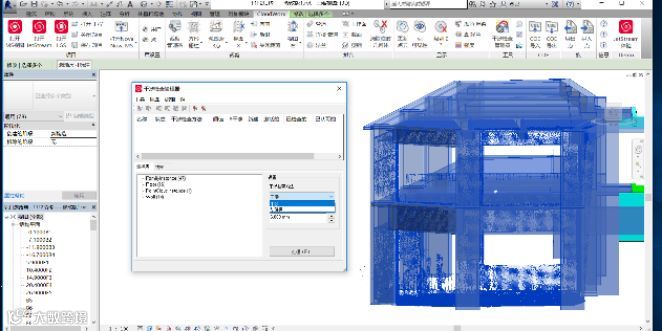

图3 干涉检查器
3、CloudWorx for Navisworks碰撞分析

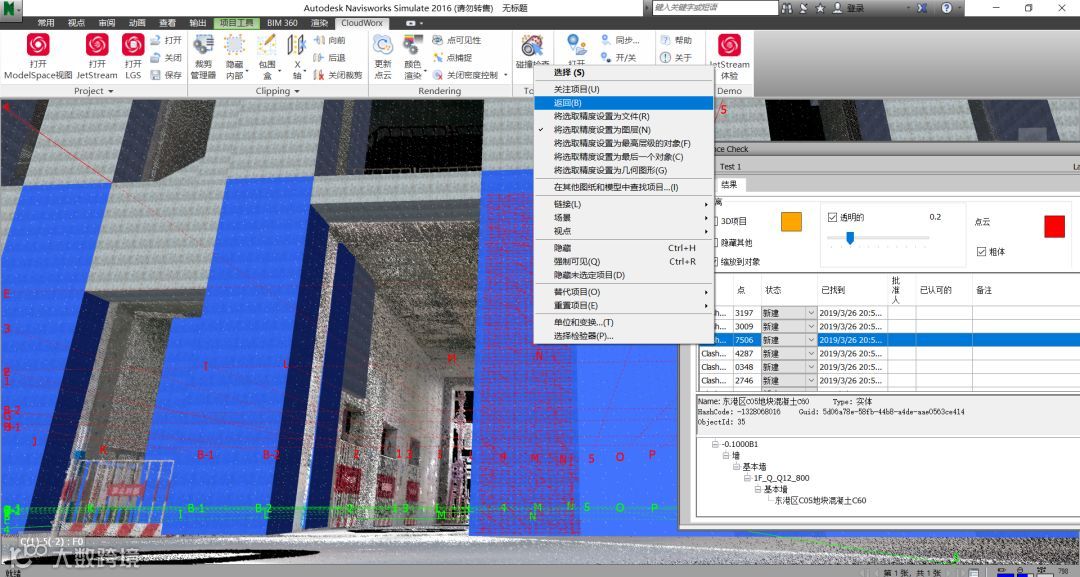

图3 CloudWorx for Navisworks碰撞分析结果
4、Revit模型修改
在Navisworks中发现碰撞之后，利用SwitchBack功能可以直接返回到Revit进行修改，模型的改动也会同步到Navisworks中。

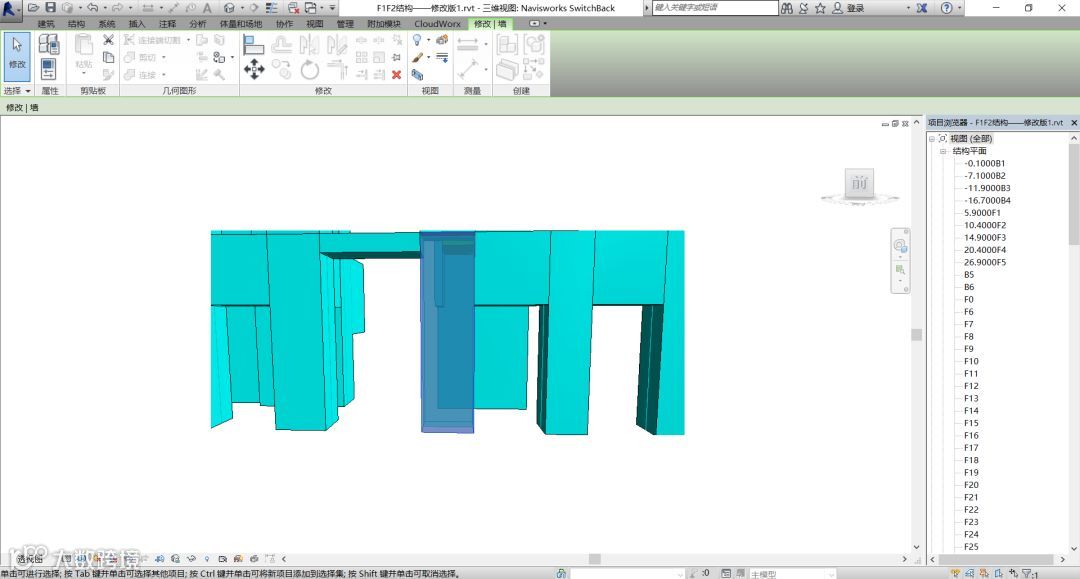

图4 在Revit中根据碰撞结果修改模型
徕卡BLK360三维激光扫描仪结合CloudWorx for Revit、CloudWorx for Navisworks软件，确保BIM模型与工程同步，深化设计团队使用“虚拟”的BIM模型与“真实”的点云数据对深化设计成果进行再校核，完善审核设计成果，降低施工误差可能对下道工序造成的影响，减少因变更拆改造成的工期损失。
