【应用案例】徕卡移动背包扫描系统在立面改造中的应用

应用需求

城市的老城区、老街道，或者是具有一定历史的文化生活区，大多数存在着建筑外立面广告杂乱无章；建筑墙面风格迥异，缺乏整体规划，沿街建筑质量参差不齐的问题。为了改变现状并保留住历史文化街区，城市规划相关部门就需要对这些建筑立面进行重新设计，那么设计的前提是需要相关测绘单位提供准确的立面成果图。

老城区立面测量的难点

老城区的道路狭窄，建筑风格多变，若是历史文化街区，人流量大，作业环境极其复杂。立面测量项目常规测量方法的难点主要有：

1. 使用全站仪测量法，数据采集不完整，操作繁琐，不停搬站，耗时长。

2. 无人机倾斜测量法，拍摄视角受限，且很多城市老城区都是禁飞区。

3. 三维激光扫描仪在人流量大，环境复杂的老街区，测量效率不高。

徕卡移动背包方案的优势

• 背包式移动三维激光扫描方案，外业采集简单，走哪测哪，灵活高效。

• 同时采集三维点云和影像数据，真实还原现场实景，提高立面成图效率和精度。

• 提供内外业一体化的作业流程，省时省力，较传统方案提高至少4-5倍。

应用方案介绍

项目地点：某城市老城区立面改造

项目要求：快速测量出街道两侧的建筑物立面现状，并绘制出精确的立面结构图

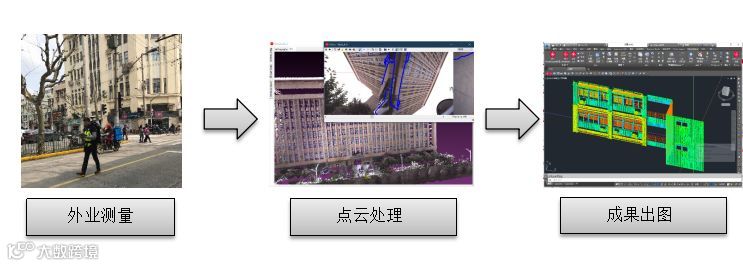

项目实施过程：

立面成图软件方案

徕卡测量系统为客户提供了专业的立面测图软件方案，而徕卡移动背包的点云数据能够完美兼容徕卡的点云处理方案，如下是使用CloudWorx点云拓展软件+AutoCAD的立面成图过程：

1）通过CloudWorx点云拓展软件，将点云导入到AutoCAD中，方便我们进行立面图的绘制。

2）使用CloudWorx的点云切片和工作面等功能，在点云上提取立面的关键信息。

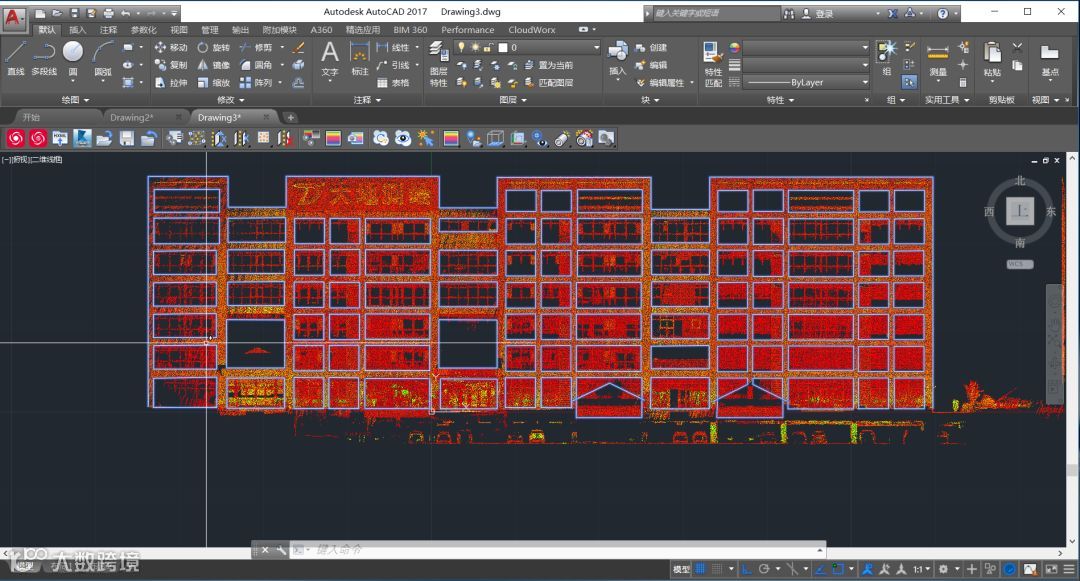

通过导入到CAD中的点云绘制出建筑立面效果图

3）将绘制好的立面图成果导出存档。

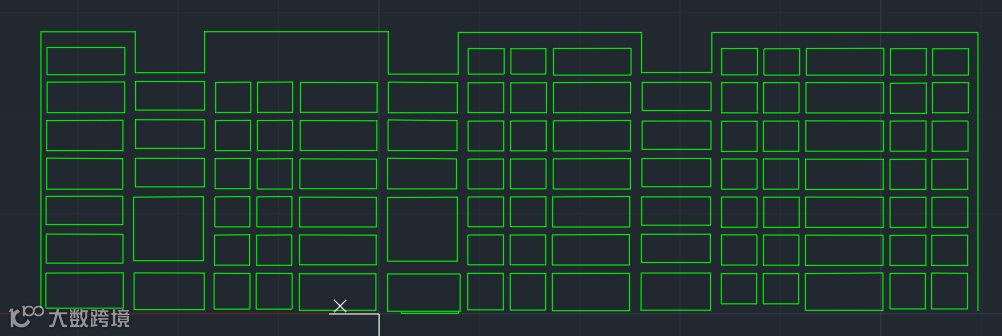

导出立面成果图

总结

1. 徕卡移动背包扫描系统外业操作简单，无需专业测绘知识，就能轻松完成外业数据采集。

2. 外业采集效率高，既能穿堂过巷，也可室内采集，受环境影响较小，扫描无死角。

3. 提供高效的点云数据预处理和徕卡专业的后处理解决方案，客户数据处理无忧，效率远超传统测量方法。

4. 此外，徕卡移动背包还能应用于地籍地形测量、地下空间测量、堆料测量和行业勘察测绘等多个领域，市场竞争力强。
