一、 案例背景
某项目是一个异形的建筑项目，该项目目前主体结构部分已经完工，下一步要进入到装饰装修阶段，在进行正式的装饰装修之前要对主体结构进行复测，确保其施工误差在允许范围之内，防止装饰材料下料之后没有办法正常安装，在与现场的施工人员讨论之后，指定了具体的实施方法：将装修完成面进行放样，通过测算结构完成面和设计完成面误差，检查装修的施工条件，如果满足条件，则可以正常施工，如果不满足条件，则需要对装修设计进行修改。

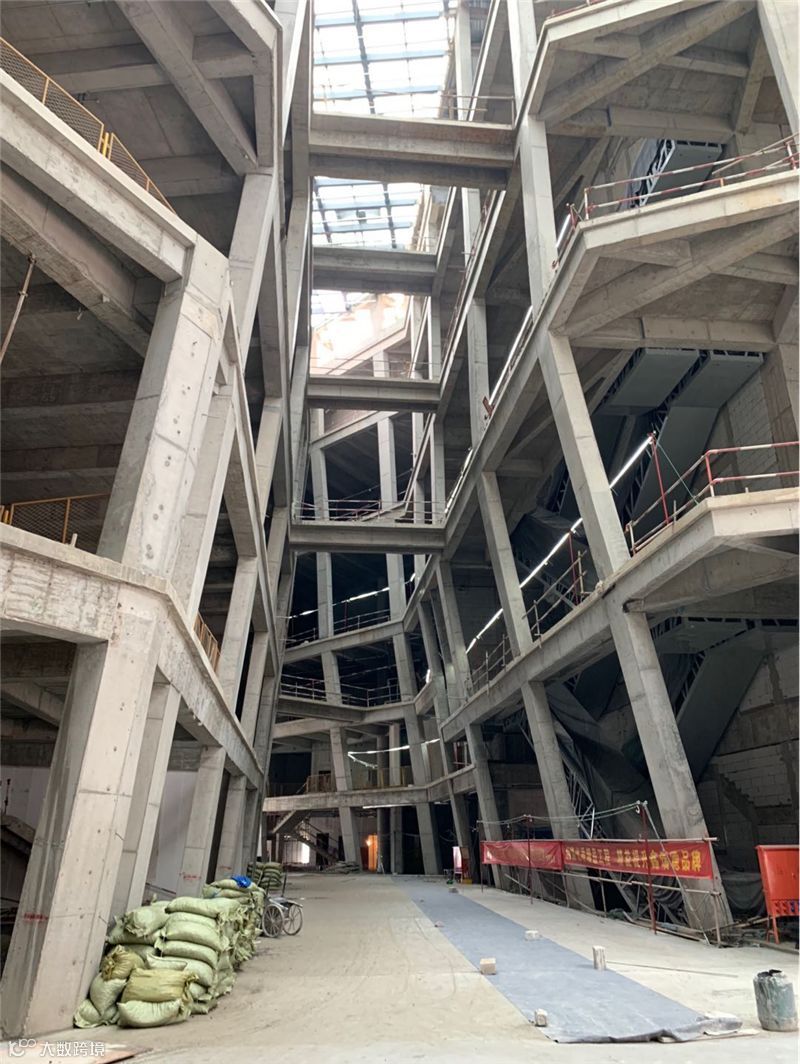

异形建筑
二、案例过程：
1. 该项目是一个异形建筑，项目使用Rhino软件进行建模，在该软件中有点位提取功能，且其提取的点位文件可以导入到ICON软件中；

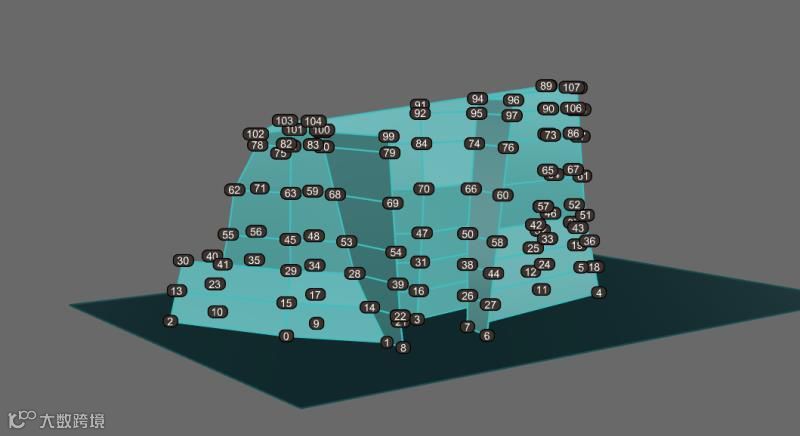

在Rhino软件中提取放样点
2. 使用U盘将控制点数据和放样点数据导入到CC66手簿中；

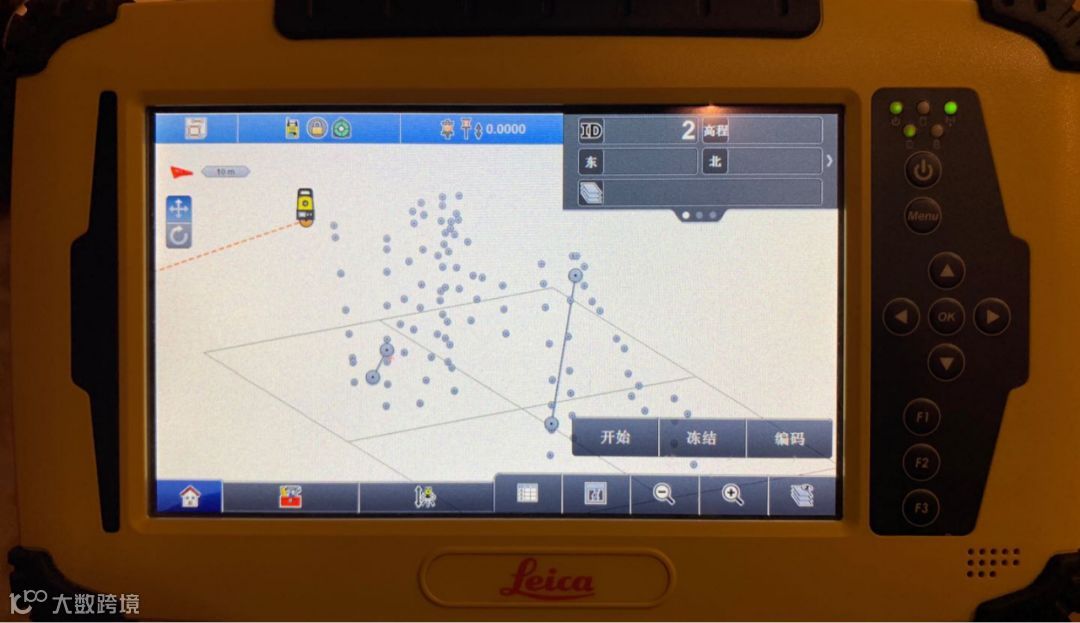

将控制点数据
和放样点数据导入到CC66手簿
3. 由于施工现场没有有效的控制点，所以在提取控制点的过程中，提取了几根结构柱的中心点作为控制点，在放样之前利徕卡ICR80建筑BIM版全站仪的免棱镜功能完成设站工作，并进行检核，满足误差条件后开始进行放样；

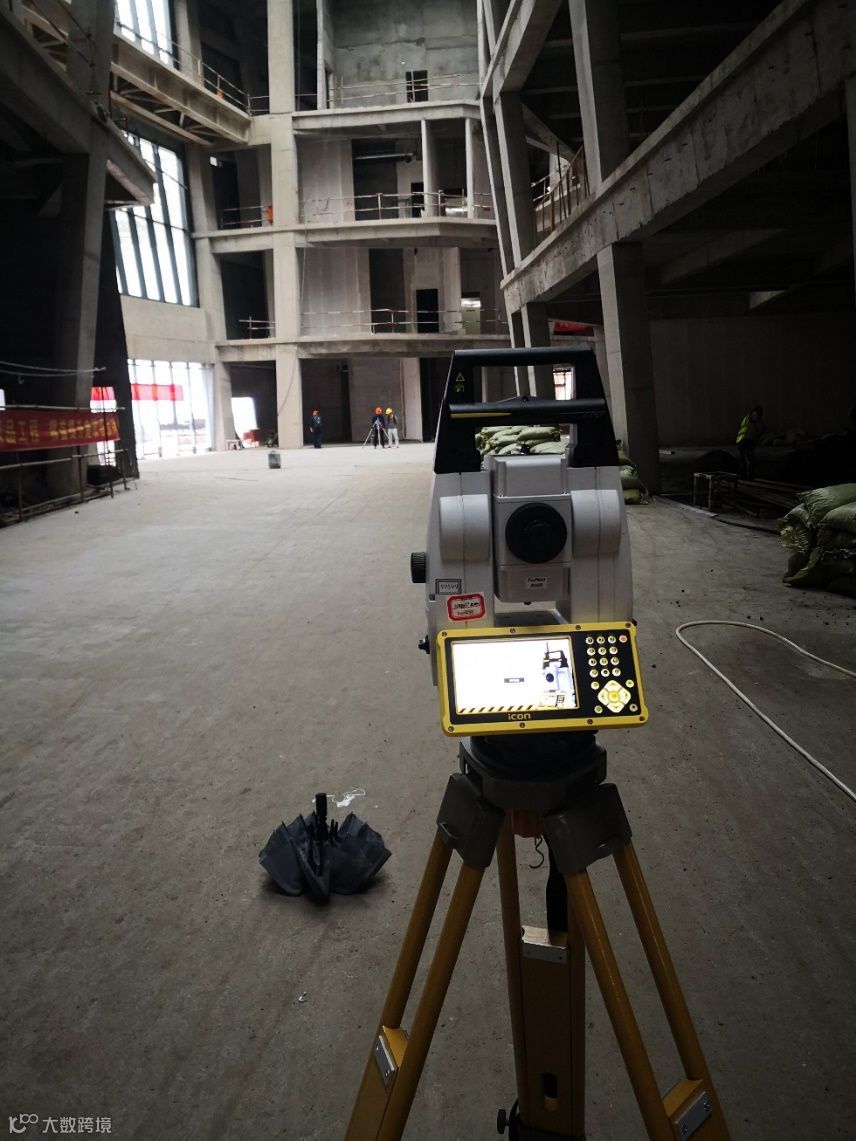

利用徕卡ICR80
建筑BIM版全站仪进行点位放样
三、技术总结：
徕卡ICR80 1″建筑BIM版全站仪放样精度高，可以满足装饰装修的放样定位需求；
徕卡ICR80建筑BIM版全站仪使用导航式的的放样方式，放样的速度明显提高；
放样过程中，部分点位被现场的杂物遮挡，使用徕卡ICR80建筑BIM版全站仪的草图功能可以现场创建点位，避免因为个别点的原因返工；
徕卡ICR80具有免棱镜功能，在特殊环境下可以使用免棱镜功能进行设站，满足各种环境下的使用需求
