【解决方案】徕卡RTC360数字化工厂改造，复杂问题 简单解决​
>

【解决方案】徕卡RTC360数字化工厂改造，复杂问题 简单解决​

【解决方案】徕卡RTC360数字化工厂改造，复杂问题 简单解决​ 欧徕测绘
2020-01-03
2

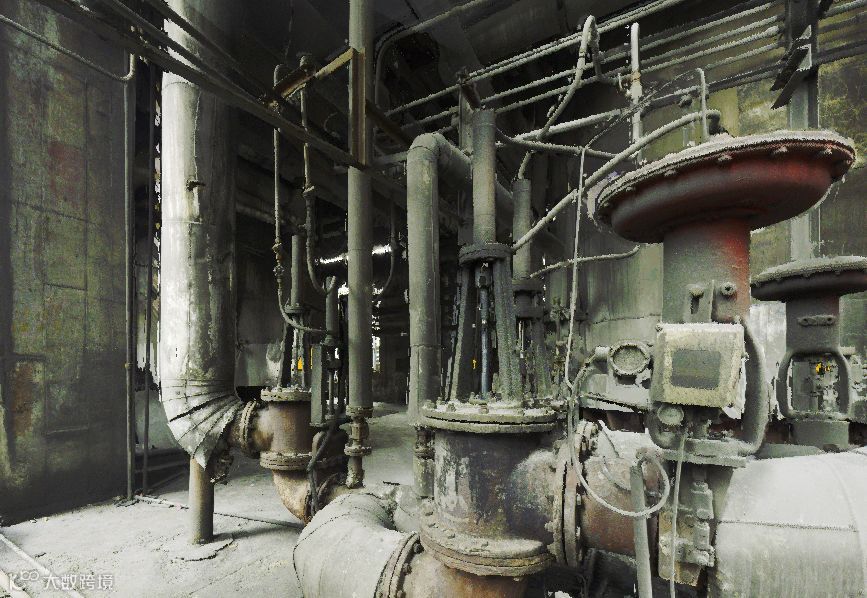

导读：工厂中结构复杂，空间狭小、视线遮挡严重，常规测量手段以及大型扫描仪在测量时，存在这样或那样的问题。徕卡RTC360数字化工厂三维扫描测量方案则具有诸多优势。

一、需求分析

工厂中的各种设备在运行一定的年限后，由于老化或者产能等原因都需要进行更换或者改造。当前的作业方式是采用全站仪、卷尺、量角器进行测量，根据测量数据进行设计出图，再到现场进行配管更换。在实际操作过程中，这种方式存在如下不足：

  • 测量难度大：管线定位需要测量长度、高度、角度等方面的数据，测量的数据多，容易出现测量数据不准确或者漏测等问题。

  • 设计出图费时费力：当前大多数工厂缺少精确的二三维数据，设计出图工作需要进行多次验证校核，将耗费大量时间。

  • 现场施工周期长，动火作业频繁：化工厂一般是严防烟火地带，动火作业有严格的限制。

因此，如何解决当前工厂改造中遇到的这些问题呢？徕卡数字化工厂三维扫描测量方案可完美解决这一难题！
 二、方案构成
徕卡数字化工厂三维扫描测量方案如下：

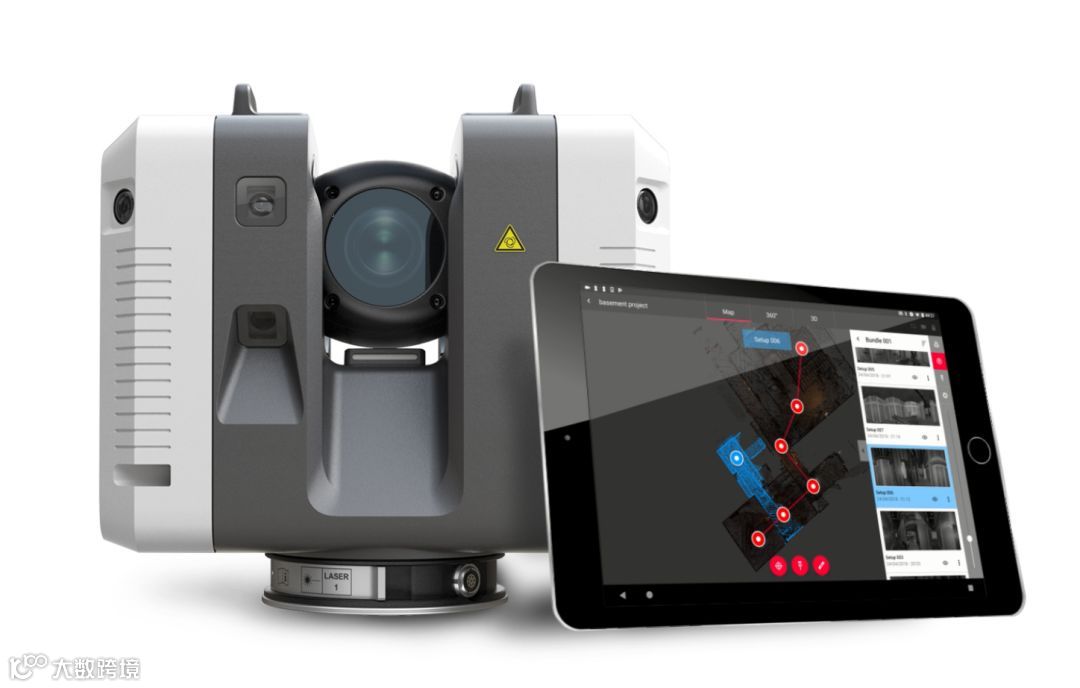

  • 扫描仪： 徕卡RTC360扫描仪1套

  • 软件：Cyclone海量点云处理与智能拼接软件、Cloudworx点云拓展软件。

三、方案实施

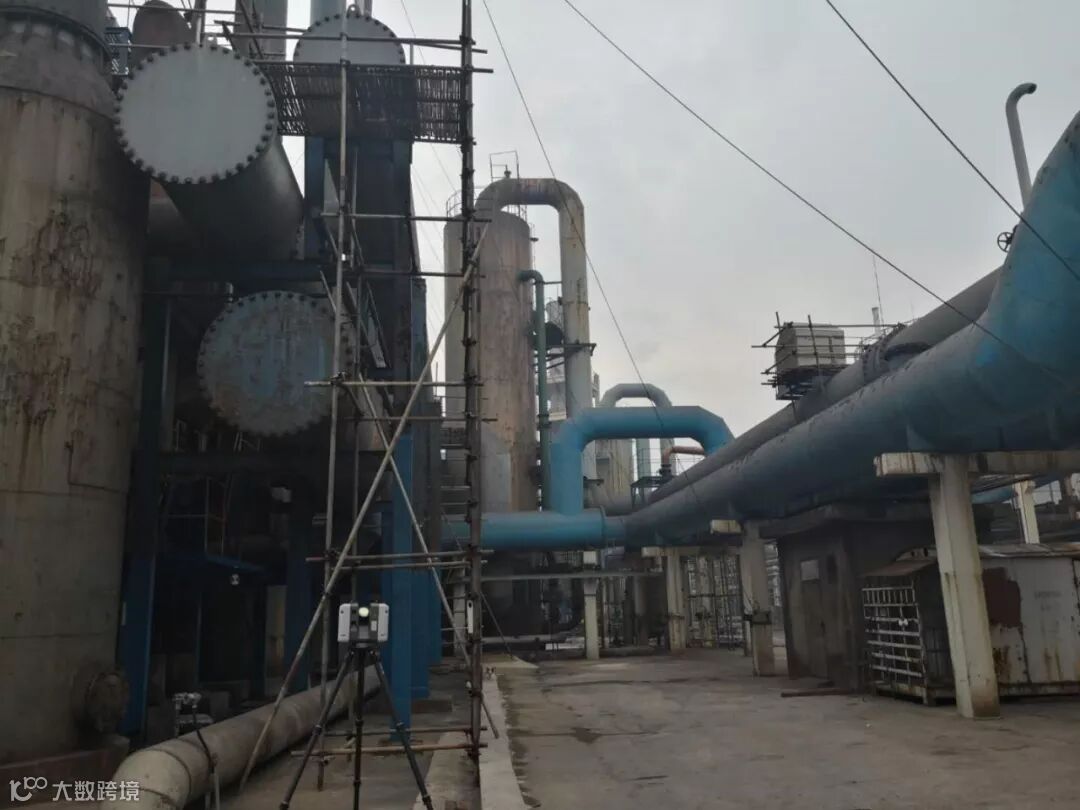

1、现场数据采集

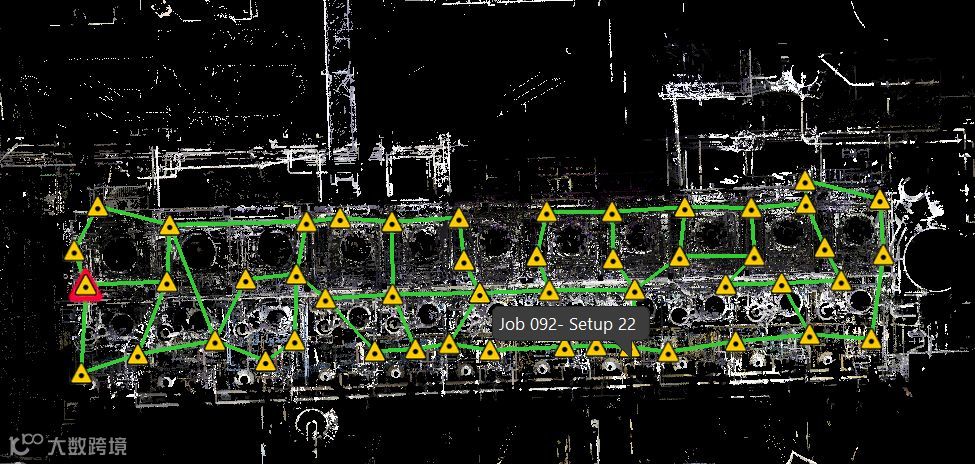

  • 徕卡RTC360在换站过程中，不需要依赖标靶或公共点等传统方法，VIS视觉追踪系统可以十分准确的确定相邻站点的相对位置。

2、数据智能拼接

  • CycloneRegister360智能点云数据拼接，拼接简单高效。

3、Cyclone 管道拟合提取
Cyclone可以方便的进行管道拟合，提取管道模型，亦可进行管道设计。以下为采用Cyclone精确提取管道的步骤:

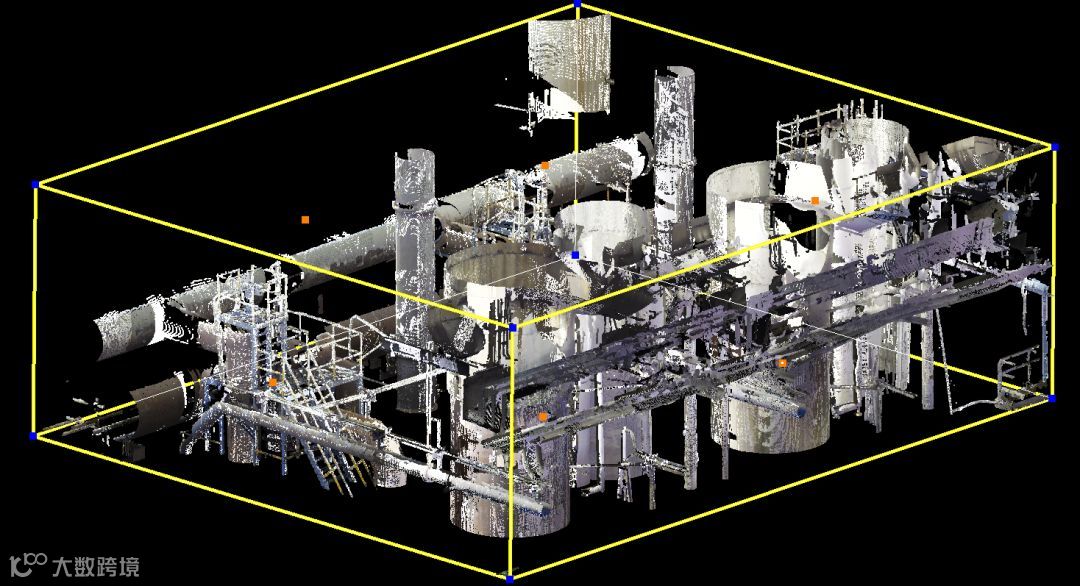

1）利用裁剪框剖切出需要进行测量的管道区域。

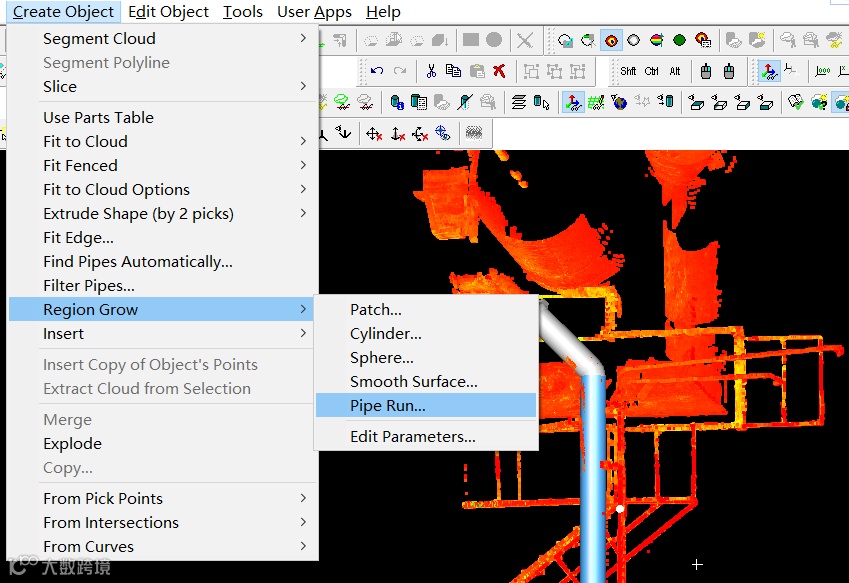

2）管道拟合工具可以自动提取直管、连接、法兰等标准件。

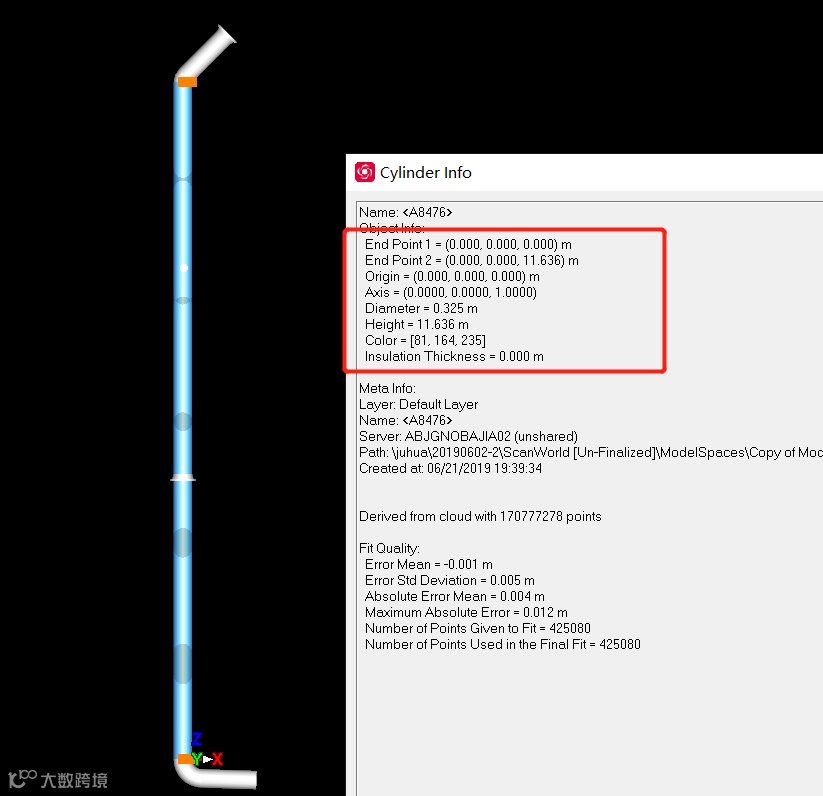

3）提取处理的模型点击可以查询管道属性，如长度、直径等。

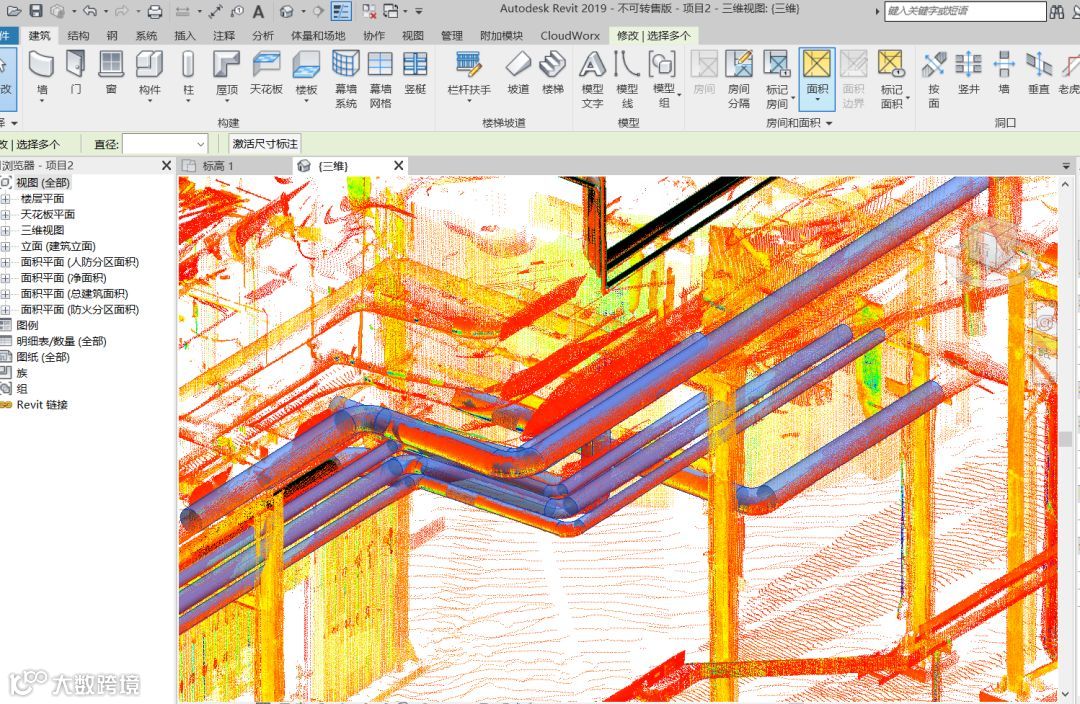

4）管道模型可以导出到其他软件中，如SP3D、PDMS、Revit等。基于提取的精确管道模型数据完成管道的预制工作。
四、优势总结
工厂中结构复杂，空间狭小、视线遮挡严重，常规测量手段以及大型扫描仪在测量时，存在这样或那样的问题。徕卡RTC360数字化工厂三维扫描测量方案则具有诸多优势：

  • 节约时间成本。RTC360特别适合工厂环境的测量工作，效率高、测量精度高，为设计人员提供准确可靠的现场数据，无需反复现场复核。

  • 方便实现了点云到模型的转换，提高后期设计效率。如何利用点云进行测量是困扰广大客户的一个难题，Cyclone基于点云提取模型，模型和点云通过Cloudworx可进入多种平台软件，成功解决了后期设计的难题。

  • 缩短工期，降低人工成本与安全风险。徕卡三维扫描测量方案从现场测量到后期数据处理，无需复杂的处理过程便可得到点云与模型成果，基于三维数据可实现高精度的管件预制，从而节省现场安装时间，减少现场动火焊接的频次。
