【应用案例】徕卡TM50实测实量应用案例
>

【应用案例】徕卡TM50实测实量应用案例

【应用案例】徕卡TM50实测实量应用案例 欧徕测绘
2020-06-12
2
导读：​实测实量是指应用测量工具，通过现场测试、丈量而得到的能真实反映产品质量数据的一种方法。

一、 方案概述

      实测实量是指应用测量工具，通过现场测试、丈量而得到的能真实反映产品质量数据的一种方法。在房屋交付使用前必须对房屋进行一系列指标的检测来确定其是否满足设计的要求。
      徕卡TM50实测实量解决方案是由徕卡专业的全站仪搭配徕卡本地化团队开发的机载实测实量程序及LBMS后处理程序组成。LBMS程序是徕卡上海本地研发中心为建筑客户量身打造的软件，专门用来处理建筑实测实量数据。该方案是徕卡针对建筑行业痛点而定制，可以帮助建筑用户解决实测实量的难题。

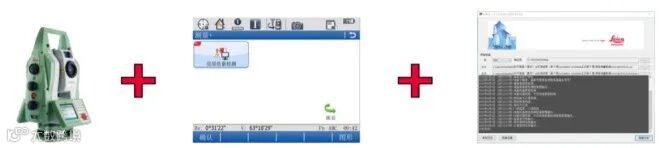

徕卡TM50实测实量解决方案
二、行业痛点
      目前传统的房屋质量检测工作由人工检测来完成，且需要靠尺、塞尺、阴阳角尺、激光扫平仪等多种检测工具配合使用，传统方法缺点如下：
1）窗台、房顶等区域的实测实量存在危险性；
2）检测误差较大，结果精度受操作人员经验影响，人为因素造成的偶然错误更是无法避免；
3）测量效率低，操作复杂，作业强度大，人工成本大；
4）没有可验证的原始数据存档；
5）测量结果不够直观、形象；
6）测量工具繁多复杂，工具质量参差不齐，无法保证设备精度。

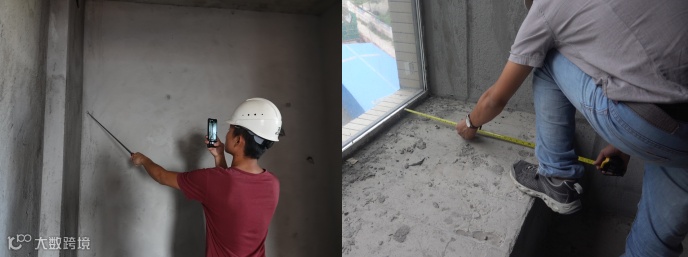

传统测量方式
三、案例时间及地点：
2020年4月9日；深圳某房地产施工现场

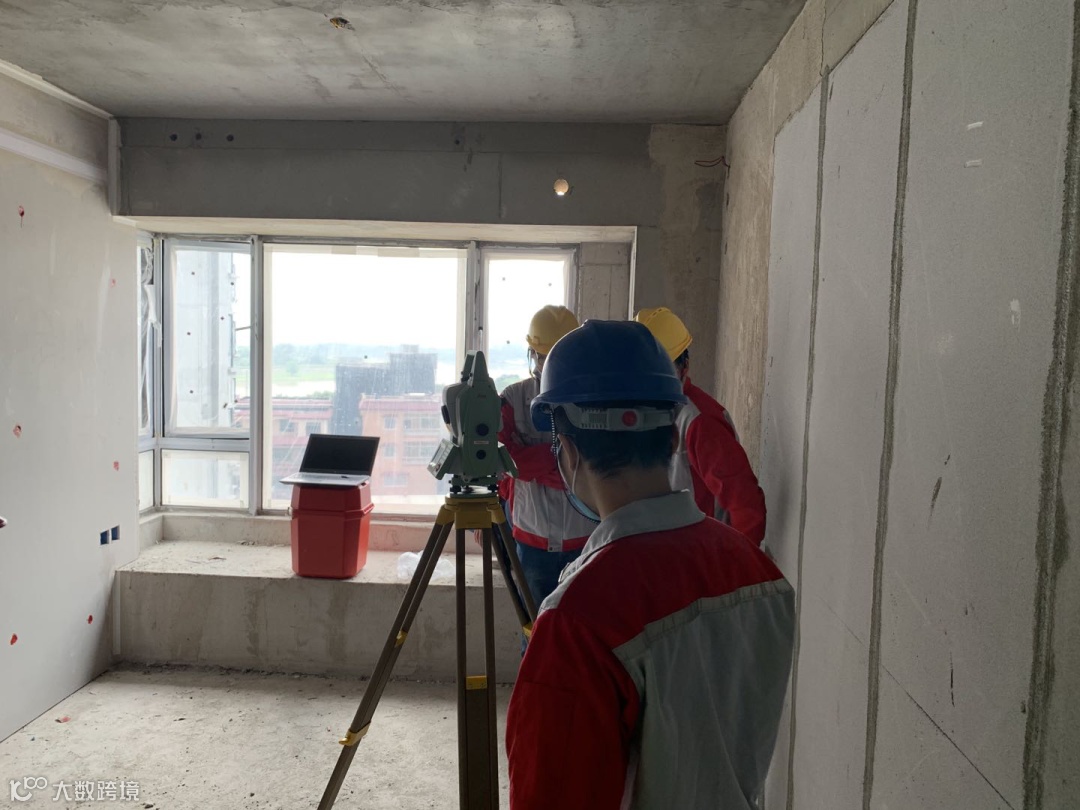

利用徕卡TM50现场进行实测实量
实施过程：
1）房屋质量检测程序可以输入对应项目信息，设定扫描框架，抠除不需要测量的门窗部分；
2）徕卡TM50全站仪负责扫描，并可以一键扫描采集现场墙面信息；
3）利用手机蓝牙与徕卡TM50主机进行连接，通过手机将数据发送到后台，并以符合国家规范的方式计算得到墙面平整度、垂直度、阴阳角、方正度、天花水平度等信息，后台计算完成之后自动发送到手机，实时查看现场实测实量结果。

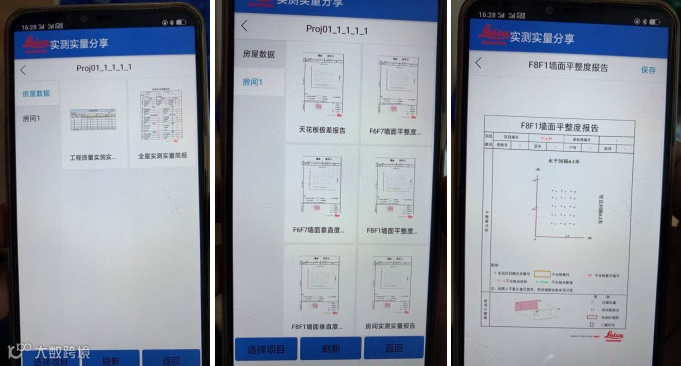

LBMS程序处理结果并自动发送到手机
四、应用总结：
  • 采用机载程序的方式来完成所有的房屋检测测量工作；
  • 全站仪采集到的数据精度高，更能真实的反映建筑的实际质量；
  • 现场仅需一人即可完成所有的测量工作；
  • 节省劳动力，降低外业劳动强度；
  • 测量数据按照用户的要求进行定制输出并可以直接上传到后处理平台；
  • 手机实时接收后台处理结果，使用手机现场查看实测实量结果并进行整改；
  • 人为因素可忽略不计，数据真实可靠。
