建筑立面是建筑物的重要属性之一，决定了人们对建筑的视觉观感。对旧城区进行老旧建筑的立面改造、更新是城镇化建设需要关注的一项重要内容。建筑立面改造通常只是针对立面的表层处理。这是建筑立面的改造中效果最明显、成本相对较低的方法。
重庆某区进行老城区立面改造，以长度约为100m街道为例。该片区地势崎岖，民居大多都是依山而建的，道路高低不平，建筑错落有致，这样的环境给立面测量工作带来很大的难度。
传统手段测量难点：
  • 道路崎岖，仪器整平环境差
  • 建筑密集、遮挡多，需要多次搬站测量，外业劳动强度大
  • 建筑物复杂不规则，现场需要额外人员绘制草图
  • 需要专业测绘人员，技术要求较高
那么有没有一种方式克服这些难点，并使得建筑立面作业简单并高效？——当然有，那就是徕卡BLK360建筑立面测量方案！
徕卡BLK360迷你激光扫描仪具有轻小便捷、不用整平、速度快、操作简单的优势，非常适合这种复杂环境下的测量工作。

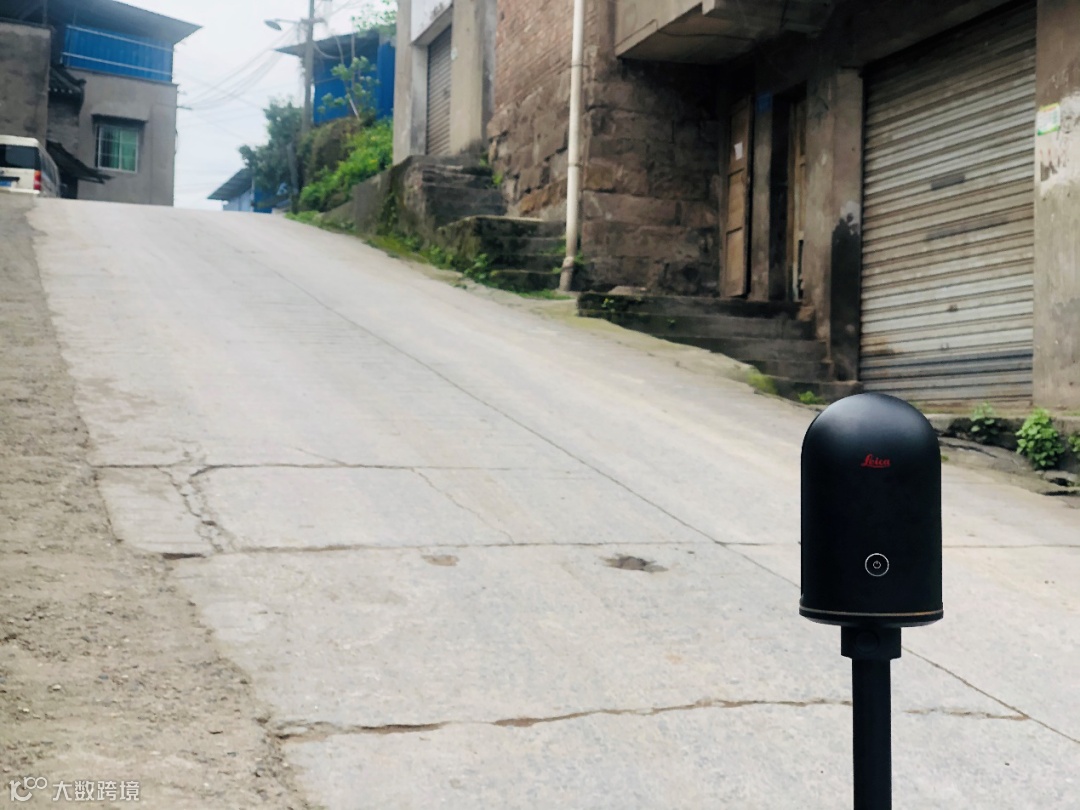

图 1 倾斜状态下仍然正常工作
徕卡BLK360建筑立面工作流程：
1. 现场勘察，确定徕卡BLK360架站位置；
2. 外业扫描测量，共扫描7站数据，单站3分钟，半个小时即可完成；

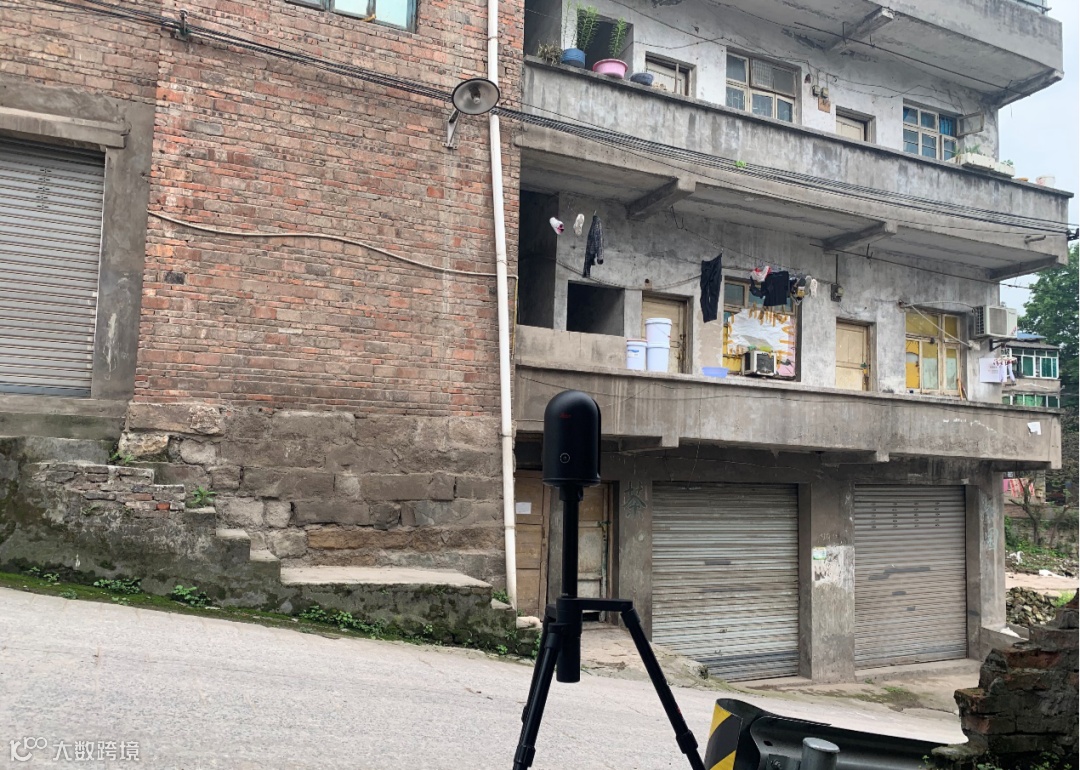

图 2 徕卡BLK360高效完成立面扫描
3. 点云拼接
使用徕卡BLK360配套Cyclone REGISTER 360（BLK版）软件对数据进行拼接，该软件可根据两站数据重叠度自动拼接，有效减少人工工作量，最终拼接精度可以达到2mm，大大优于建筑立面测量的精度要求；

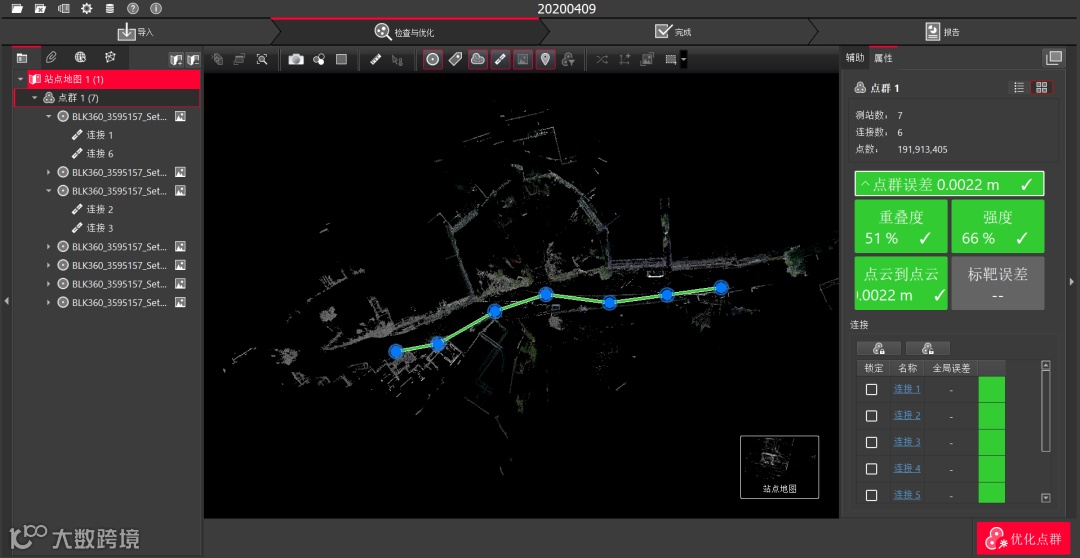

图 3 软件自动完成拼接
4. 点云去噪
这一步将外业扫描时的人、车等一些噪点剔除，如下图所示：

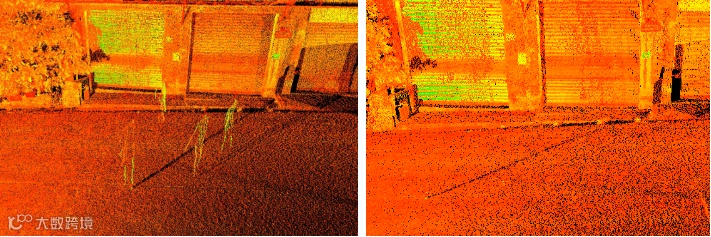

图 4 软件自动完成去噪
5. 在AutoCAD软件中加载点云，并按照点云进行绘图操作

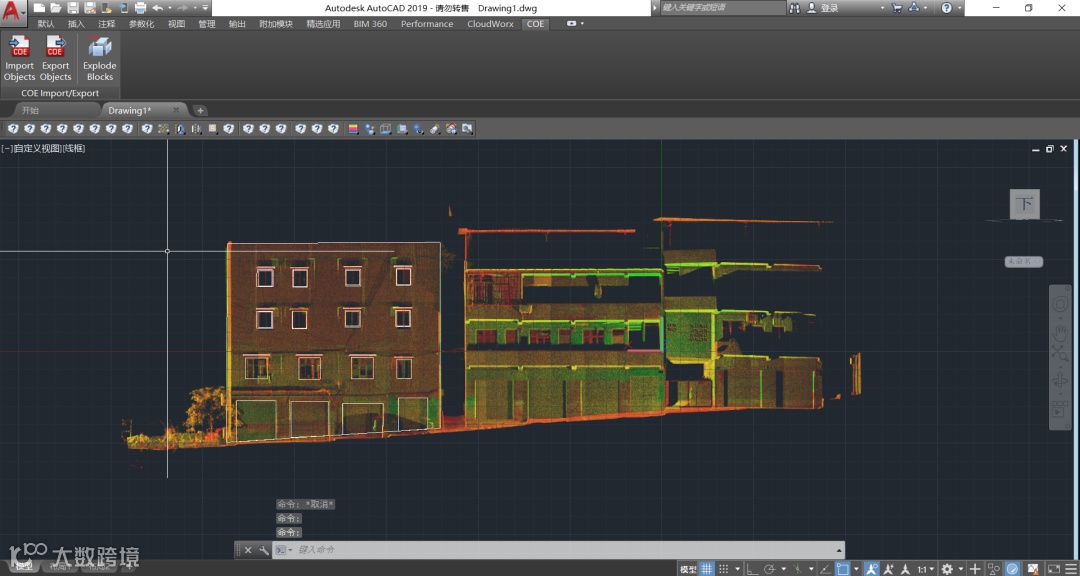

图 5 基于点云进行建筑立面图绘制
总结：
徕卡BLK360在这种道路高低不平，建筑物密集环境立面测量上有其独有优势：
  • 操作便捷，无需对中整平、放稳即扫、一键测量，外业仅需一人即可，减少人工成本。
  • 体型小，重量轻，单手举起，便携，减轻外业搬站负担。
  • 一站三分钟，作业效率高，无需赶工期 。
  • 拼接简单，利用重合点云可软件自动拼接，轻松上手无需额外培训。
  • 后期CAD绘图，使用熟悉软件进行成果输出。
