一、项目概况

徽派是中国传统古建筑的优秀代表，建筑整体结构复杂，外部飞檐斗拱，屋顶为徽派建筑特色的砖瓦结构，内部廊环曲折，门窗等结构雕花精细，色彩艳丽，具有非常高的文物保护价值。传统的测量方式效率太慢，点位数量有限，无法精准真实的反映复杂古建的详细信息。

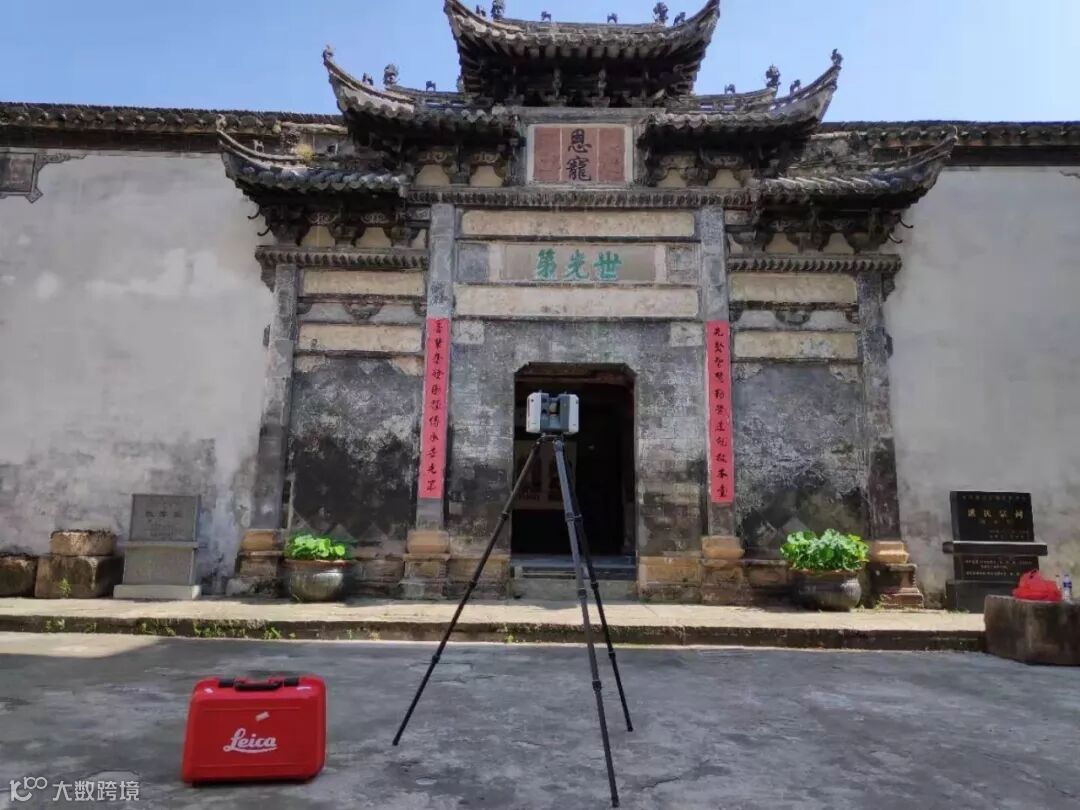

图1 项目现场

采用徕卡HDS三维解决方案，结合徕卡RTC360和徕卡BLK360 对古建文物进行全方位的数据采集，为文物的宣传保护和后期修复提供数据支撑。

二、作业流程

2.1、现场踏勘：现场勘探，了解古建结构，确定布设架站位置，优化采集路线，提高工作效率，避免重复采集和遗漏采集。

2.2、数据采集：

2.2.1、徕卡RTC360 扫描速度快，效率高，室内室外以及不同楼层间数据不需人工干预，可以自动拼接，点云细节丰富，精度高，用来采集古建下部三维数据。

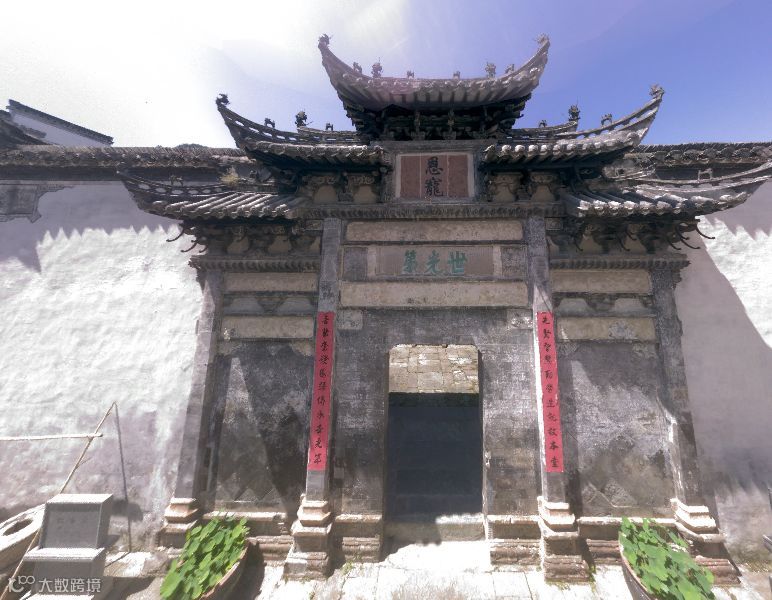

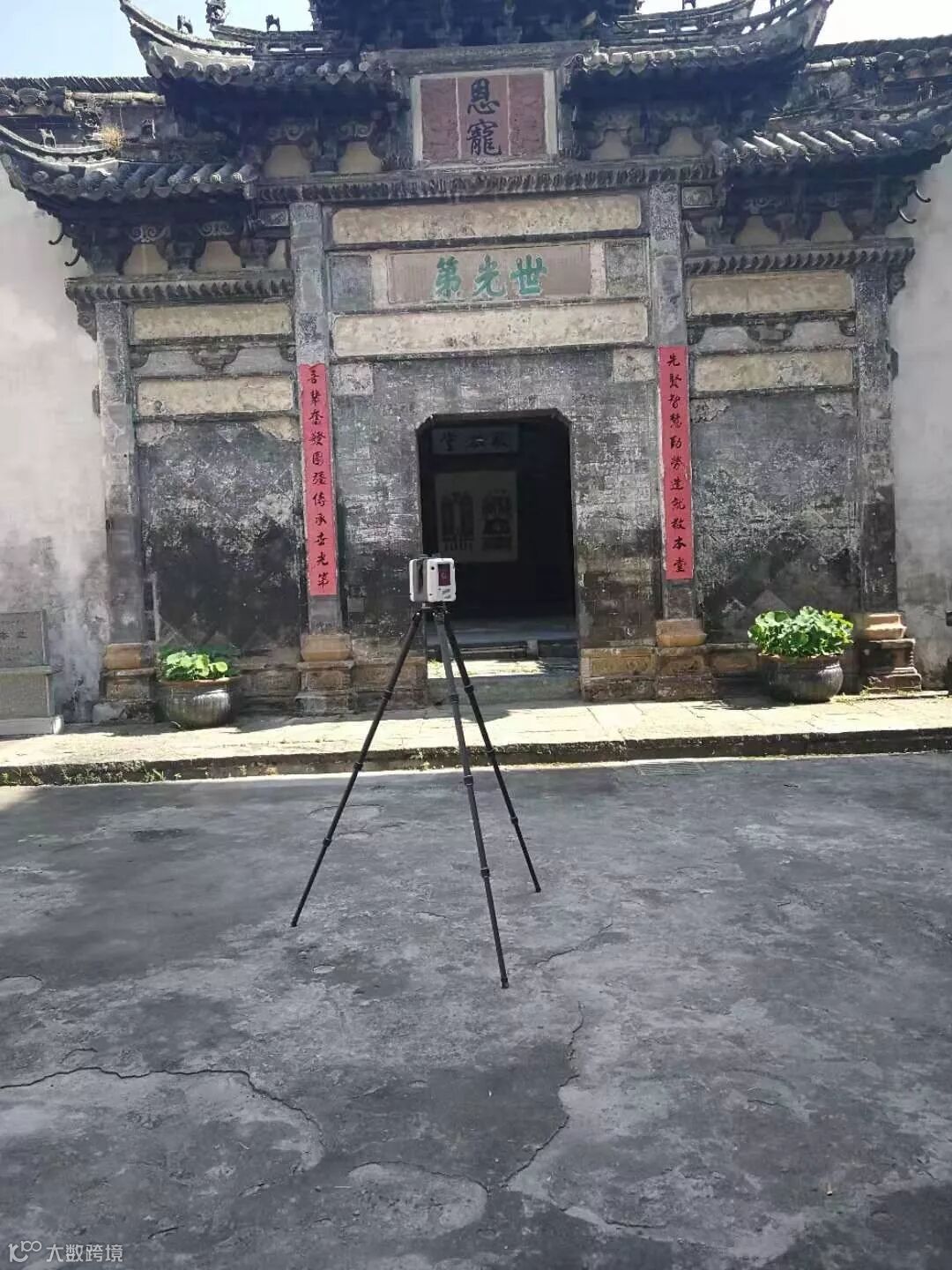

图2 徕卡RTC 360 数据采集

2.2.2、徕卡BLK360小巧轻便，可以直接安放的支撑平台上进行升高改装，无需整平，通过平板电脑远程操控，快速采集屋顶数据。

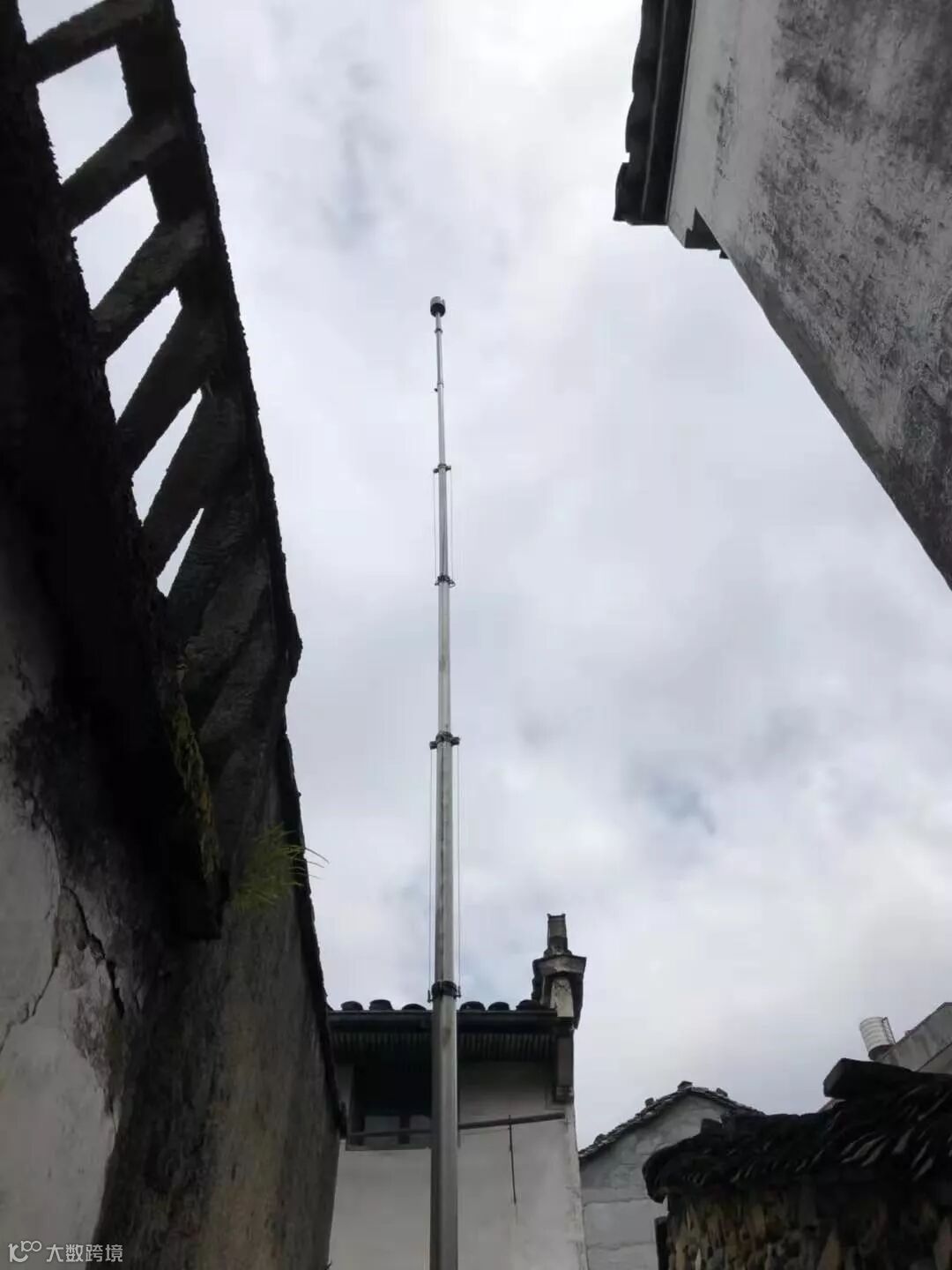

图2 徕卡BLK 360 数据采集

2.3、数据处理

2.3.1、数据拖拽式导入智能拼接软件Cyclone Register 360，依次导入两种数据，无需标靶，自动拼接，两种数据分别自动生成对应点群，大幅度提高数据处理效率。

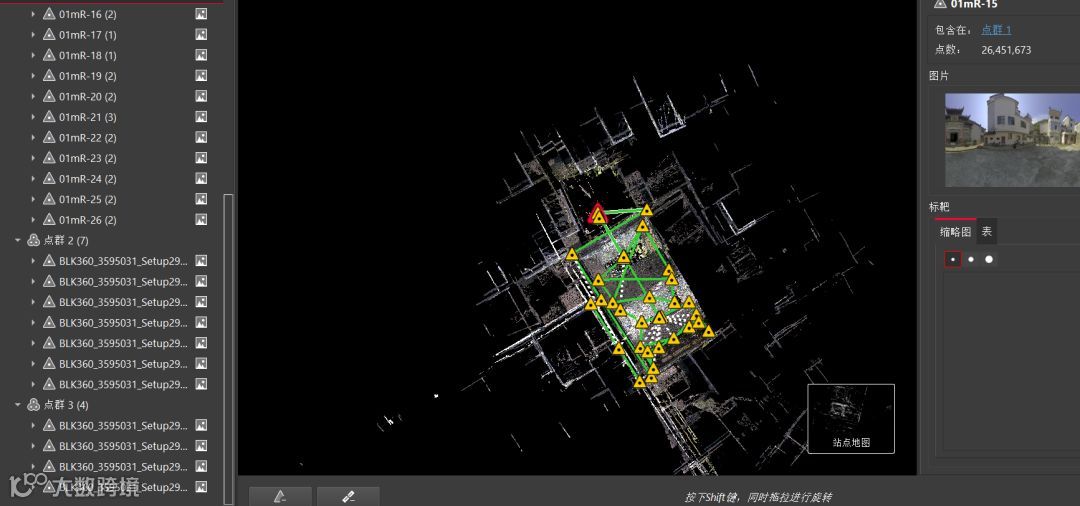

图4 自动拼接生成点群

2.3.2、数据统一

徕卡RTC360 获取完整建筑下部数据，徕卡BLK360 获取完整的屋顶数据，两者根据重叠区域，进行视图进行配准，通过调整平面和高程视图，两种数据合并成一个整体，形成统一点群，获取整栋建筑的完整数据。

图5 徕卡BLK360与徕卡RTC360

数据拼接

三、成果展示

3.1、高清影像:通过HDR技术获取高清影像，同时一键发布成果到truview，实现网页版数据共享，同时可以进行浏览、量测，标注与链接等操作。

图6 高清实景

3.2、完整的高精度点云，记录了古建的真实位置和尺寸信息，细节逼真，纹理清晰，为文物的数字化保护提供基础数据依据。

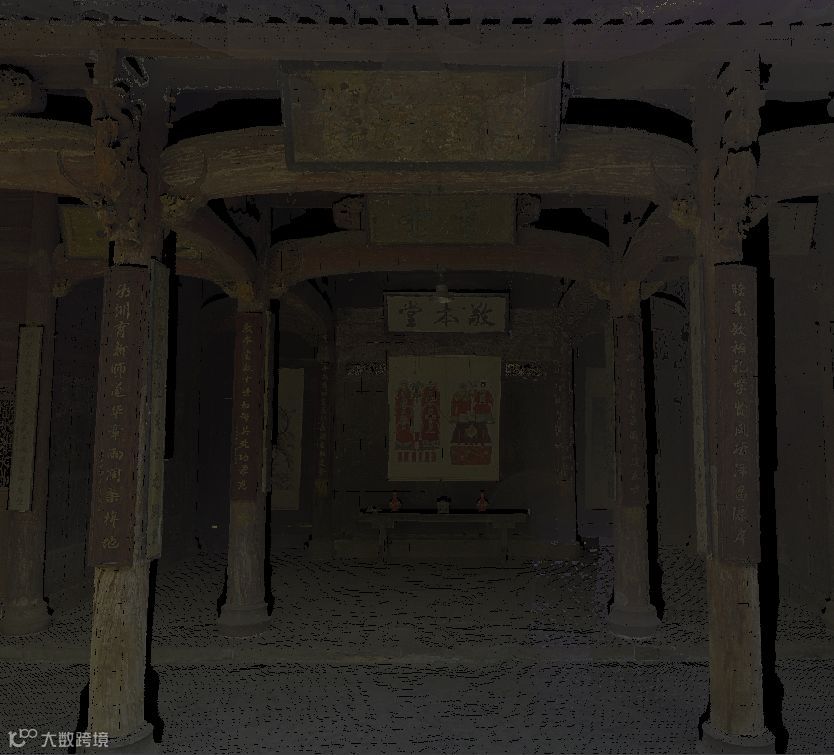

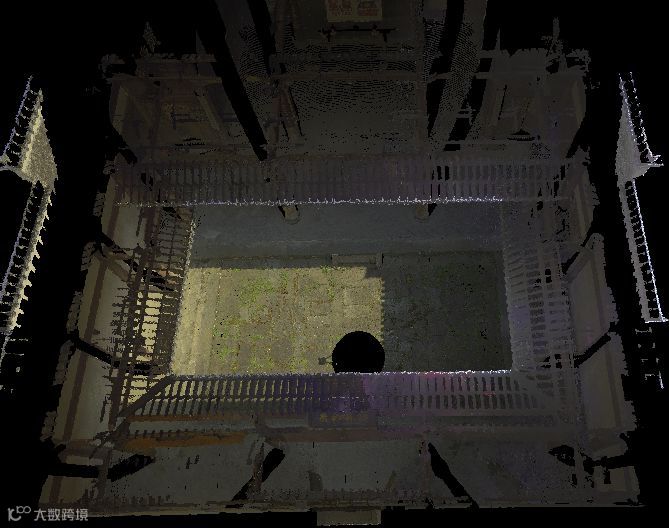

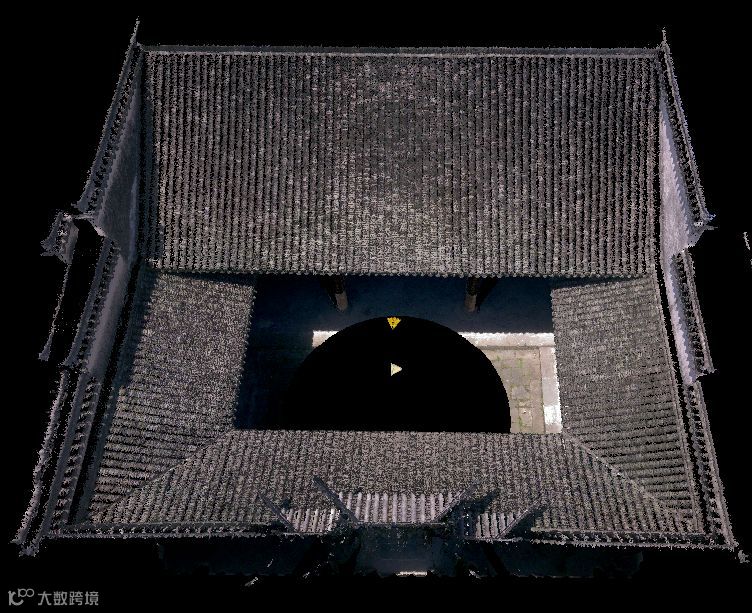

图7 真彩色点云

四、项目总结

徕卡BLK 360小巧轻便、操作简单、改装平台简易方便，对于屋顶等数据获取较困难的地方，具有非常大的便捷性；

徕卡RTC 360 快速高效，数据质量好,精度高，无需人工干预，自动拼接，可以进一步提高内外业作业效率；

两者结合，快速高效的获取古建完整数据，不再拥有盲区与死角，为古建完整数据获取提供助力。
