徕卡RTC360在古塔修复中的应用

徕卡RTC360在古塔修复中的应用 欧徕测绘
2021-09-14
0
一、项目背景
有一座三层古塔,查阅资料我们就能发现这曾是一座九层塔。为更好还原古塔风貌、保存历史建筑,当地文保单位对古塔进行了修复。在修复过程中由于种种原因,古塔出现了倾斜。为保证古塔的修缮工作正常进行,则必须采取措施。
现在需要对古塔进行测量,确定古塔中轴线的倾斜方向,以便进行更好的设计修复。为解决这一难题,尝试使用三维激光扫描仪解决方案,从得到的点云数据入手,计算古塔倾斜状态,设计修复方案。

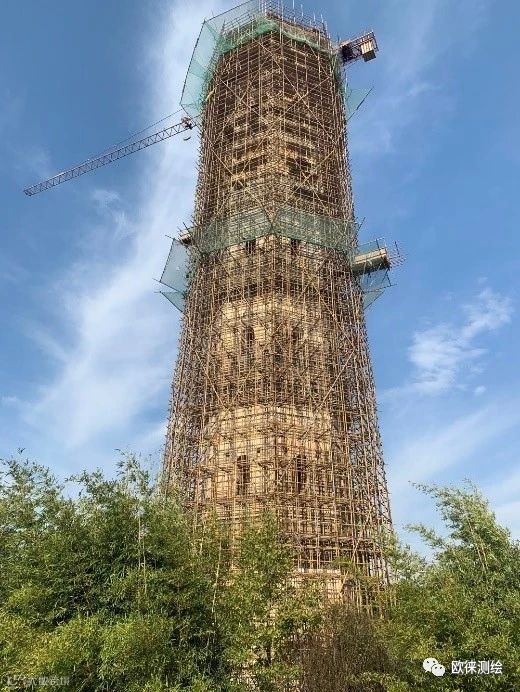

图1 施工中的古塔

五、总结

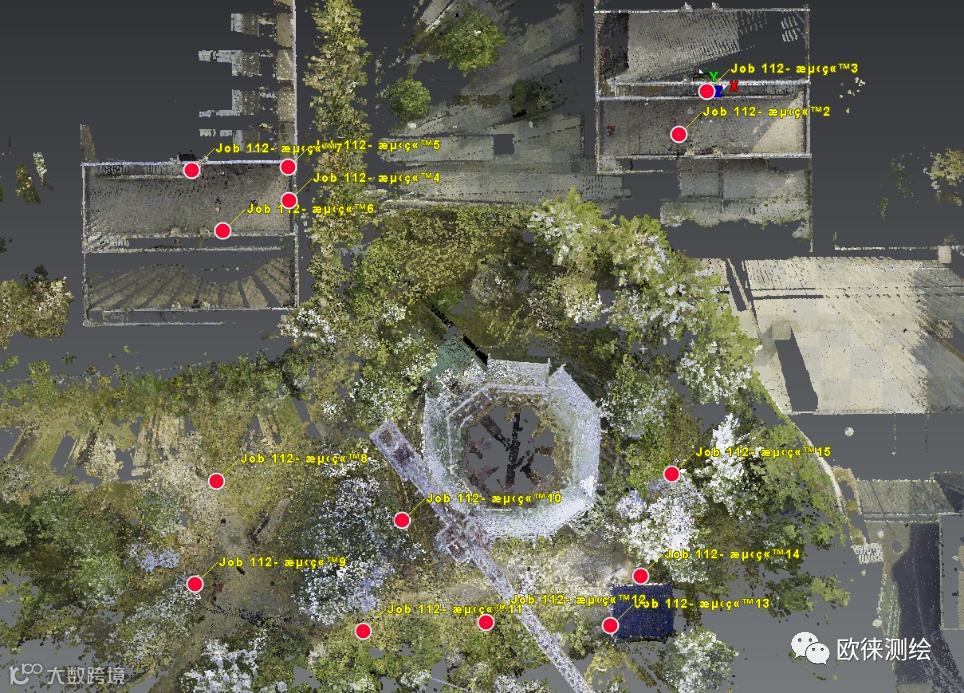

1、古塔周围环境复杂,设站位置相隔很远,还有几处架设在高处。徕卡RTC360轻便易携、使用背包携带,方便爬高,有效降低工作强度。

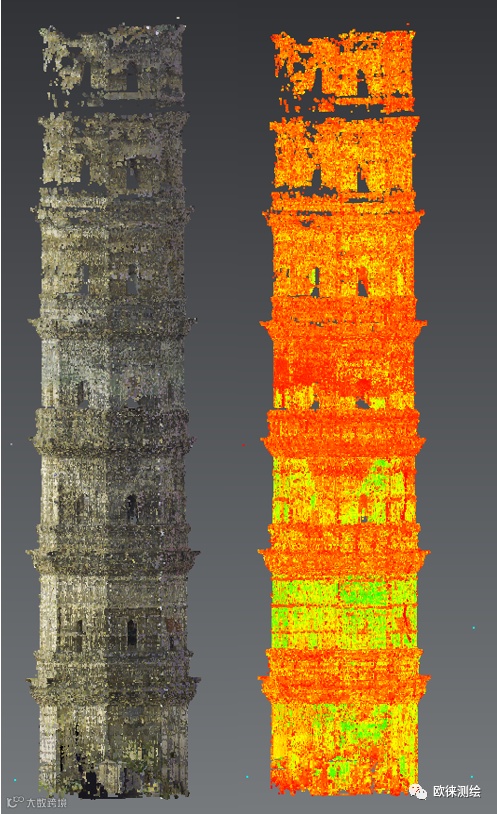

2、施工中的古塔周围脚手架众多,徕卡RTC360的WFD波形数字化技术有效解决了点云拖尾现象,能够高质量、高密度、完整的获取古塔点云数据,为绘制腰线图提供了数据保障。

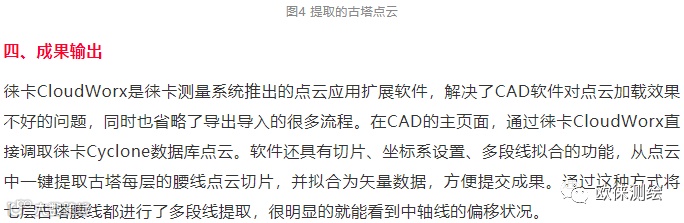

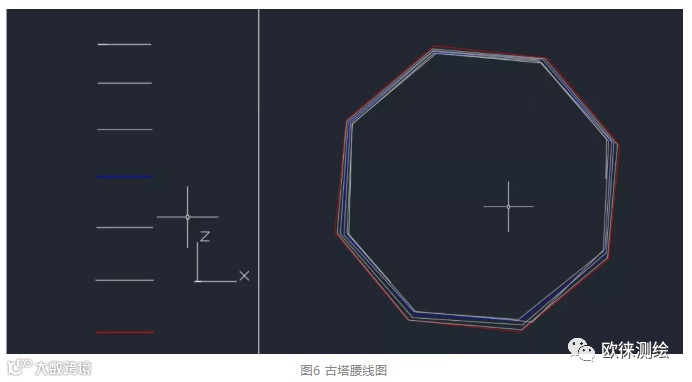

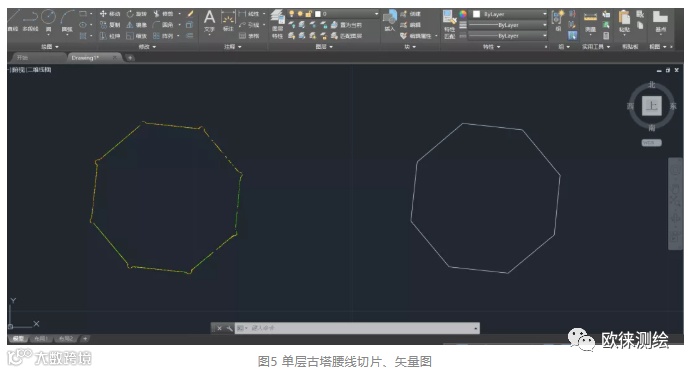

3、使用徕卡CloudWorx读取点云并绘制古塔腰线图,通过对不同层高腰线图的分析可以很清楚的了解到古塔在修复中发生的扭曲、偏转等变化,对设计方案的优化、修改起到至关重要的作用。
