项目概况
卡拉水电站工程区位于四川省凉山州木里县雅砻江中游河段内，为雅砻江干流两河口至江口段梯级开发11 级中的第6 级，坝址位于木里县卡拉乡境内，上游梯级为杨房沟水电站，下游梯级为雅砻江下游河段的锦屏一级水电站。电站初选水库正常蓄水位1987.00m，坝顶高程约1992.00m，最大坝高约128m，水库长约34km。规划装机容量 1080 MW，多年平均发电量 52.44亿 KWh。

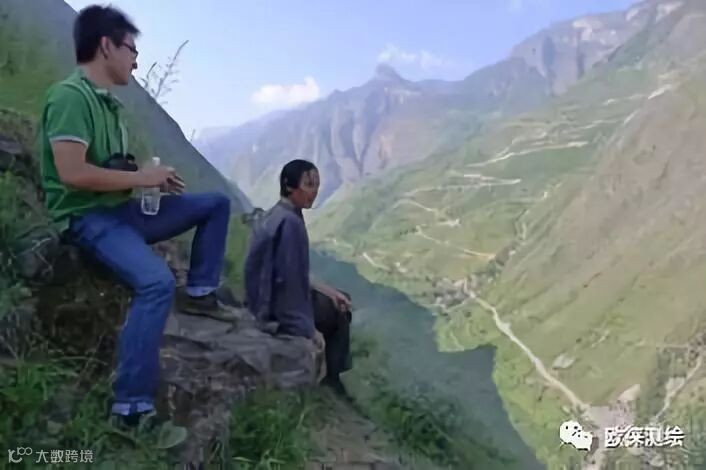

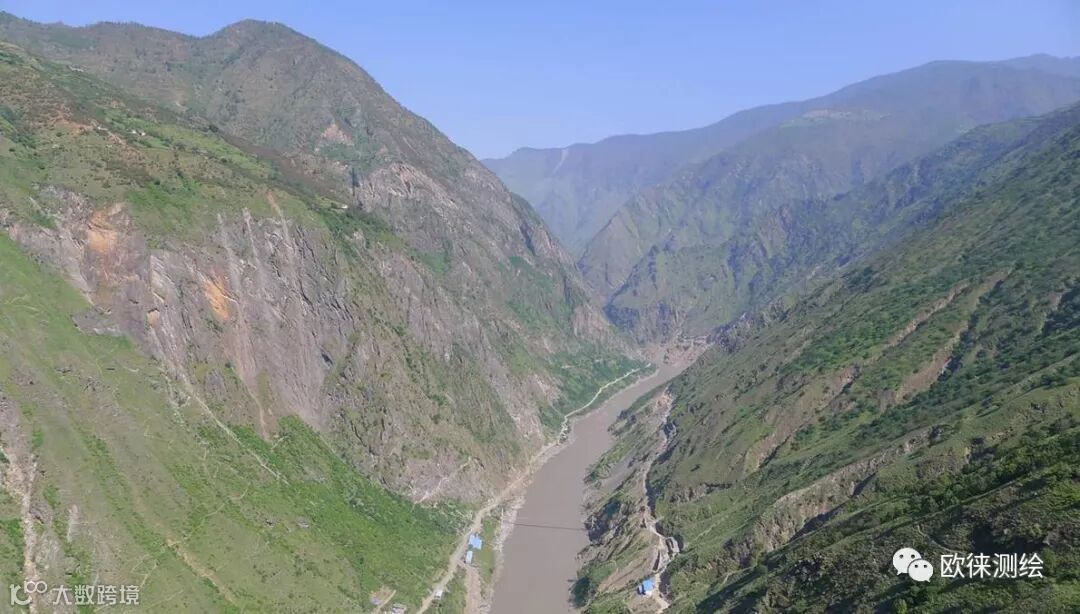

卡拉水电站工程区为高山峡谷地区，岸坡陡峭，滑坡体平均坡度为30度左右，高差在700m～900m之间，植被较少，多为灌木。滑坡体规模巨大，崩坡积层较厚，断层、节理发育，局部倾倒变形迹象明显，工程地质条件十分复杂。

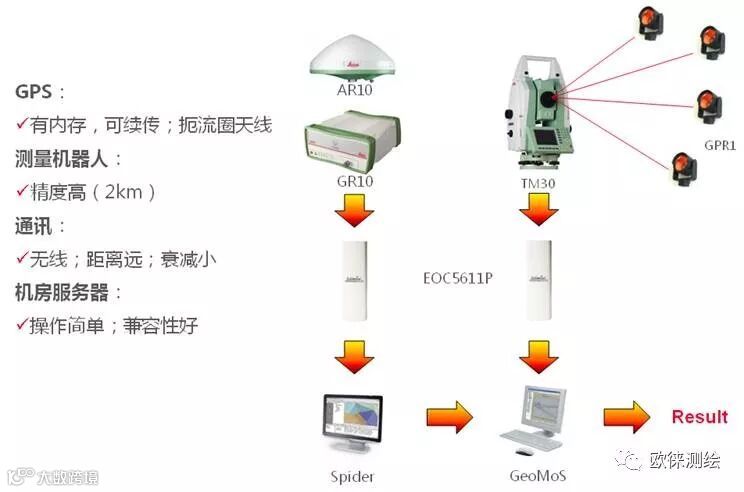

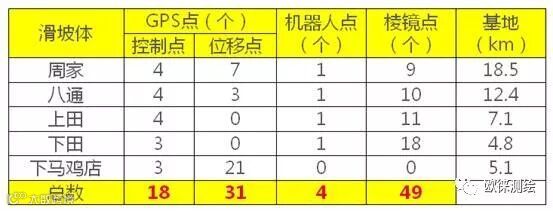

项目投入的设备：
项目实施实施团队
项目参与技术工程师：
董志祥 |
张 维 |
施东方 |
周 龙 |
徐 然 |
孟 晔 |
陈廷楠 |
雷海建 |
申 迎 |
刘祖德 |
施工队伍：
现场施工队伍主要在当地找民工，由技术员领头组成，一般有2-3个队伍，每个队伍有5-7人。
汽车租赁：
现场施工范围较广，周家距离基地近20km，且安装设备较多。基地长期租赁当地战旗四驱车，在当地主干道上运送人员和设备。
项目施工日志：
0612 完成所有设备交接工作

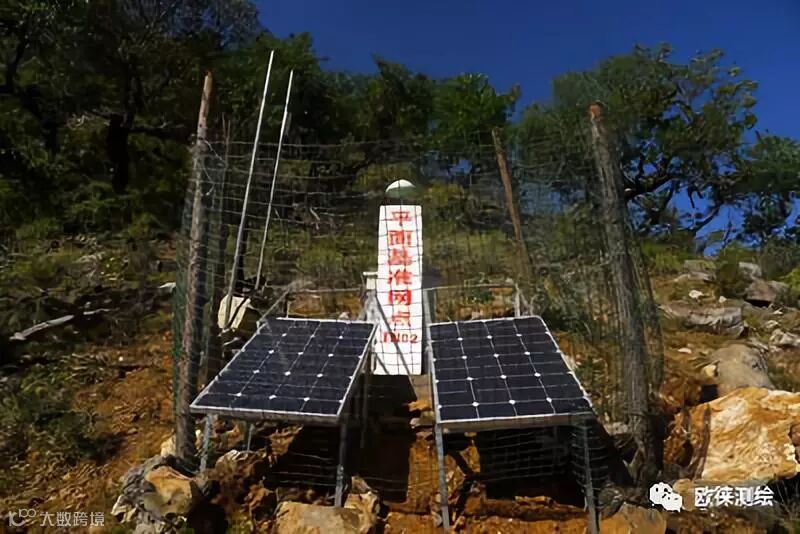

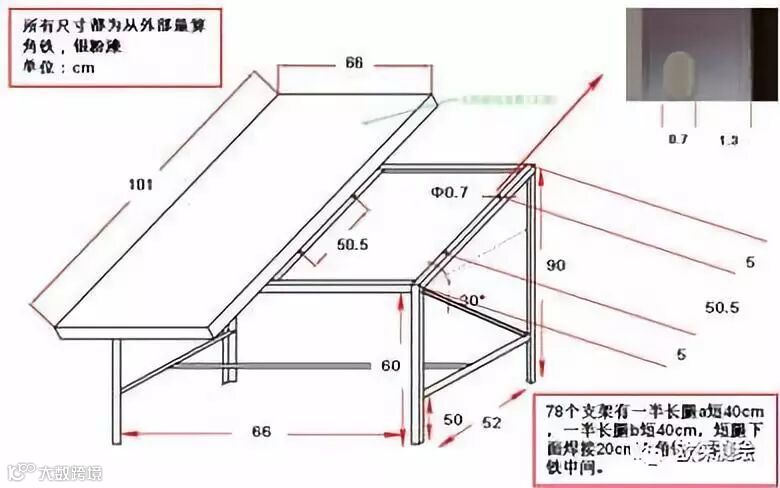

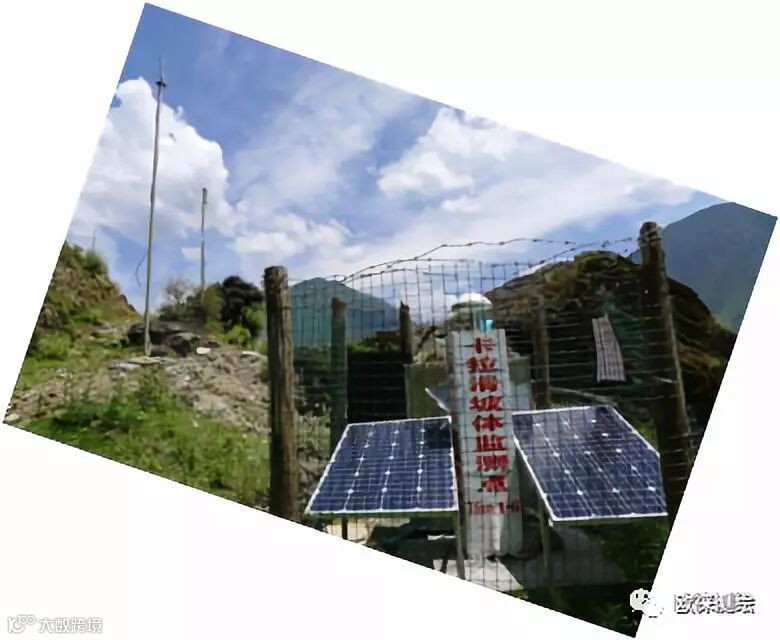

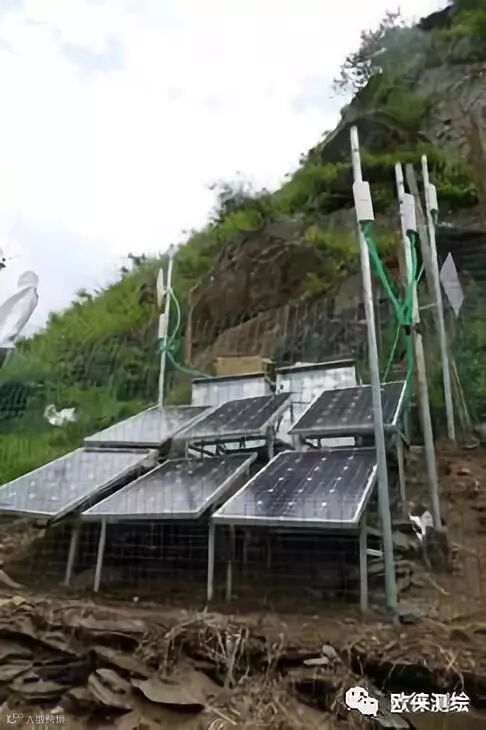

0613 DIY太阳能板支架、网桥支架、避雷针支架
6月中下旬，7月 雨季，暴雨、洪水、泥石流不断，交通严重损坏

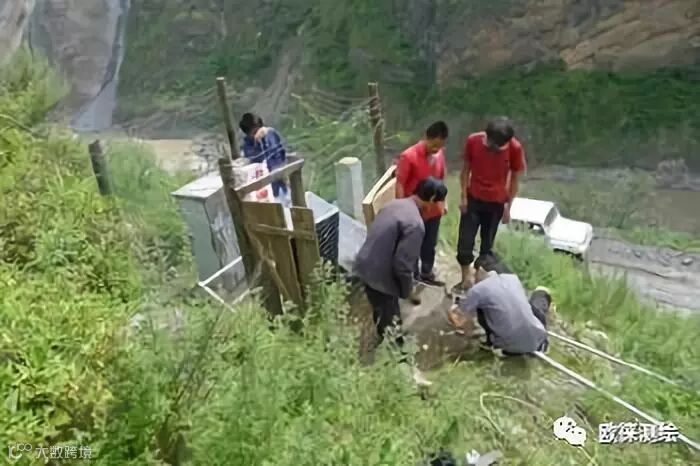

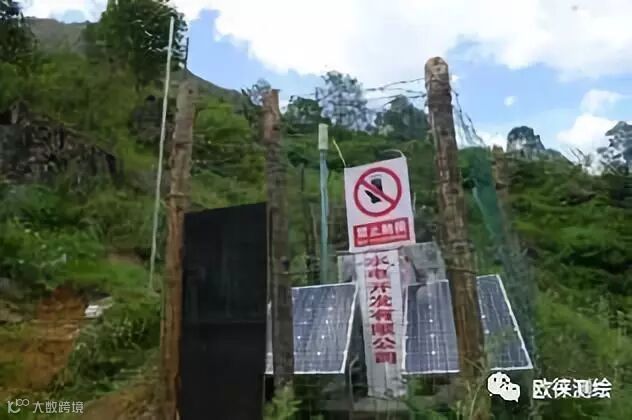

0808 -0819 开始下马鸡自动化设备安装

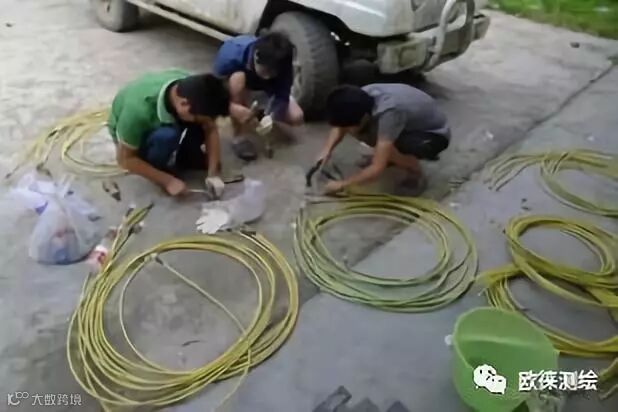

制作避雷线缆

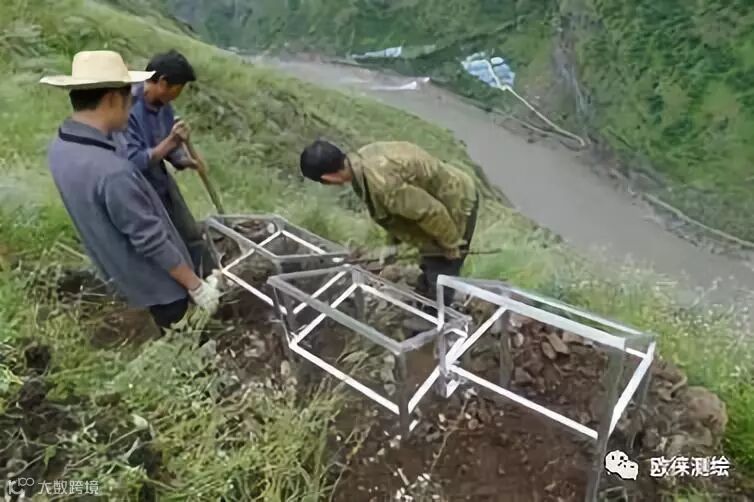

安装支架

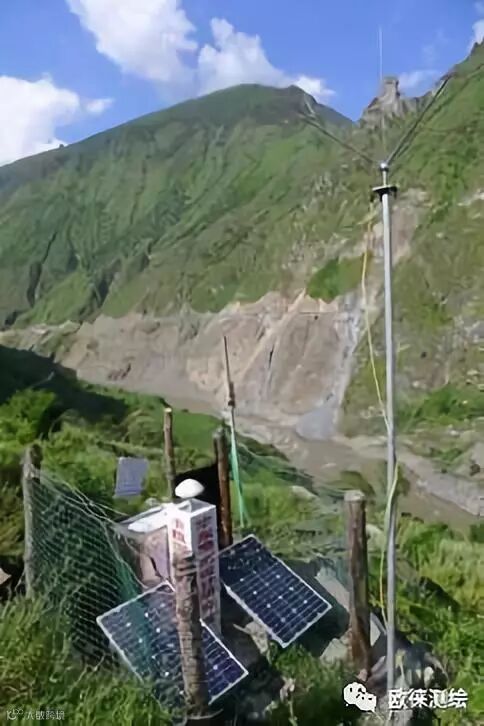

选中继

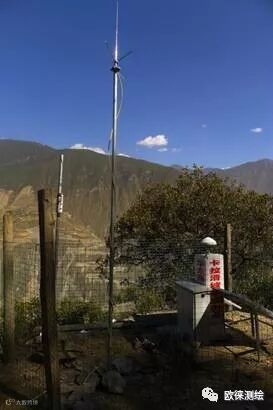

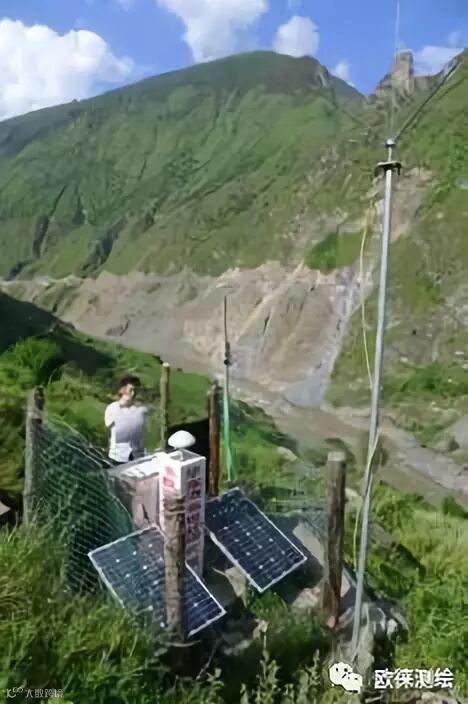

架中继
中继视角

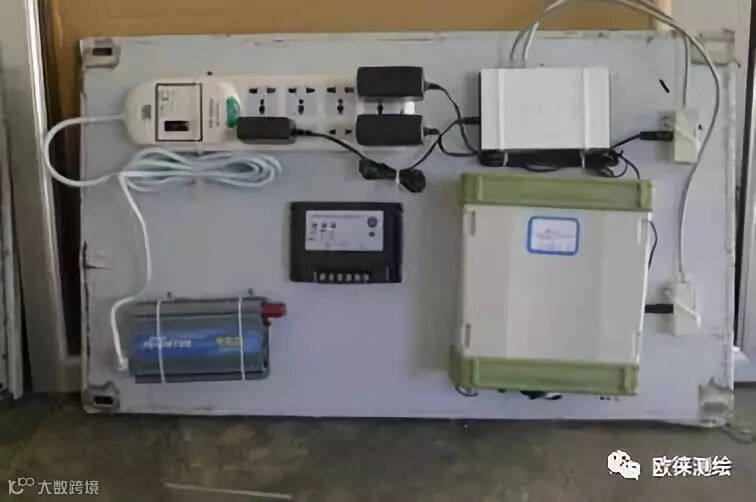

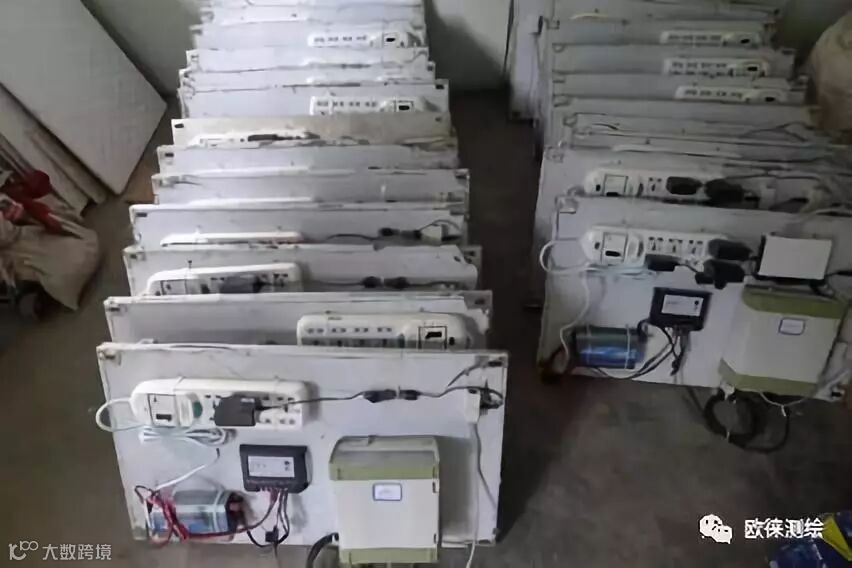

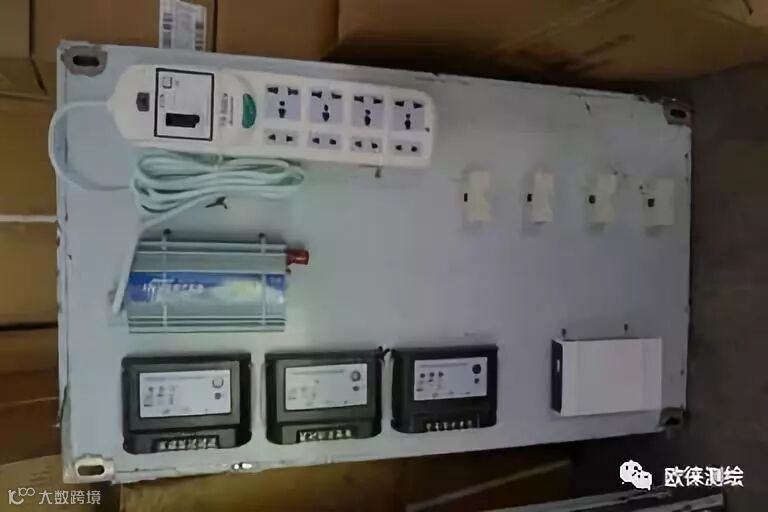

制作配电箱背板

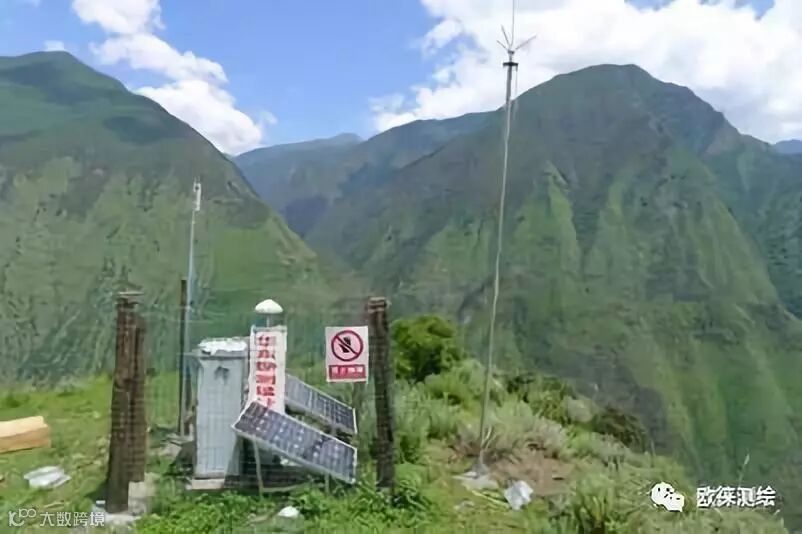

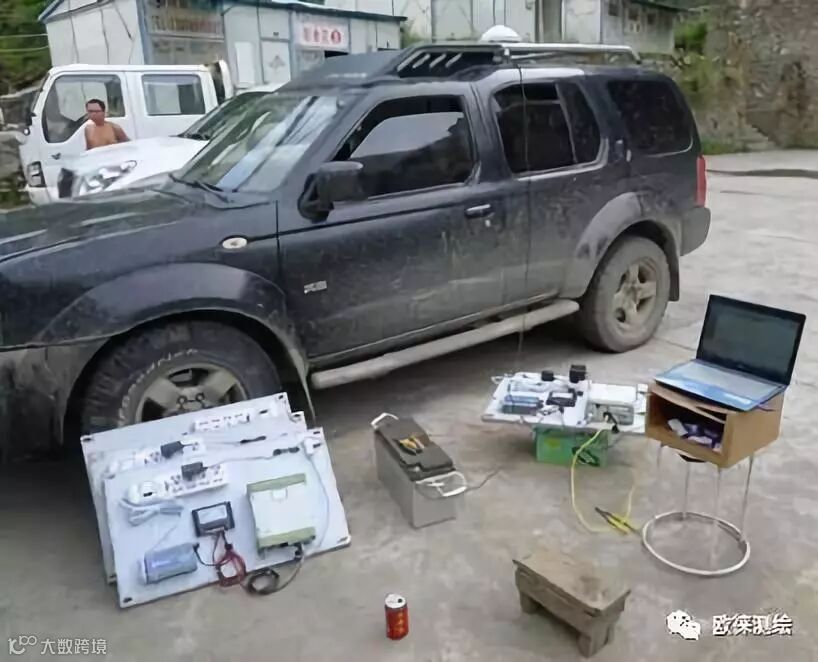

背板通电、GPS搜星测试
0808 -0819 开始下马鸡自动化设备安装

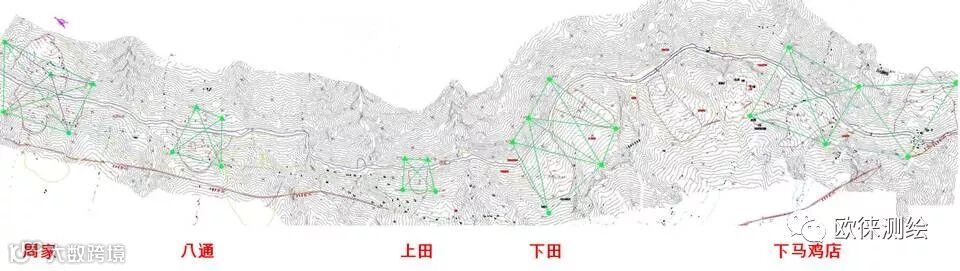

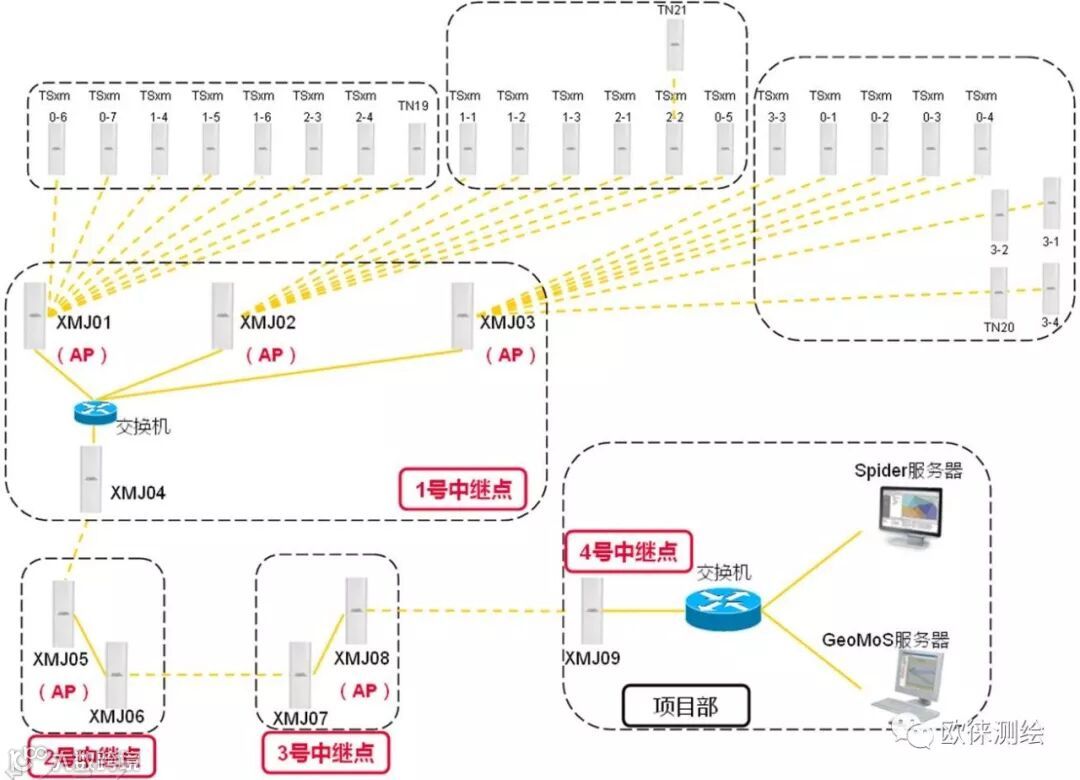

网络拓扑图-下马鸡店滑坡体
0831 完成下马鸡店 28（24+4）个点位调试
1017 完成全部网络通讯设置
滑坡体 |
基地（km） |
中继（次） |
周家 |
18.5 |
11 |
八通 |
12.4 |
9 |
上田 |
7.1 |
6 |
下田 |
4.8 |
4 |
下马鸡店 |
5.1 |
5 |
1018-1114 完成剩余GPS点位的安装与调试

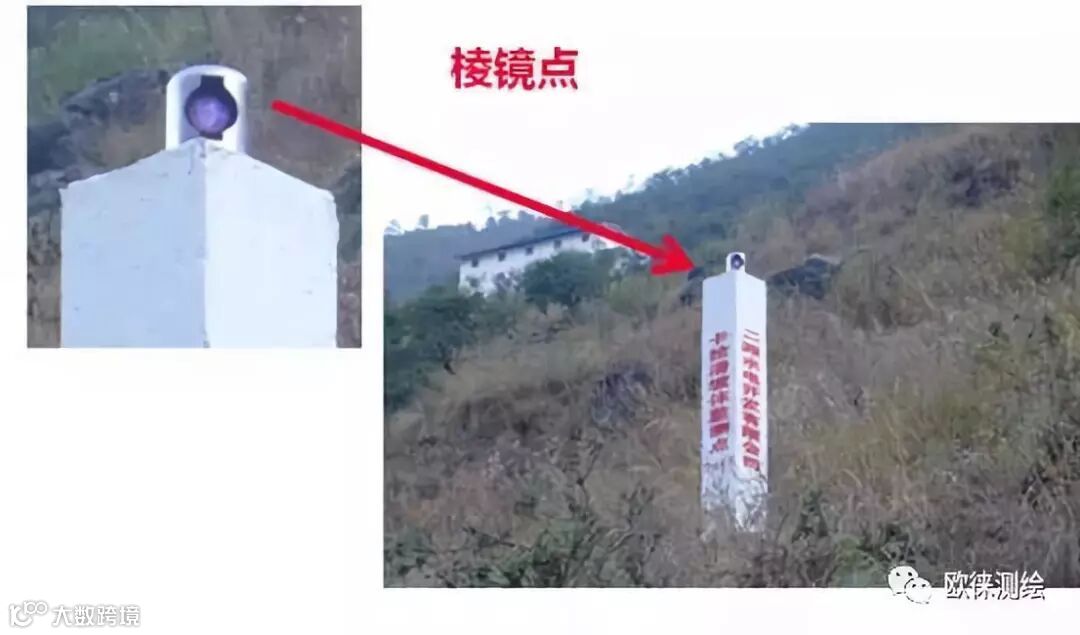

1118-1124 完成48个棱镜保护罩安装

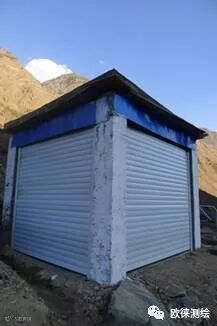

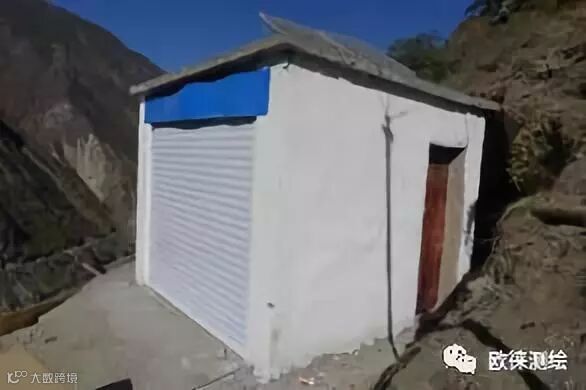

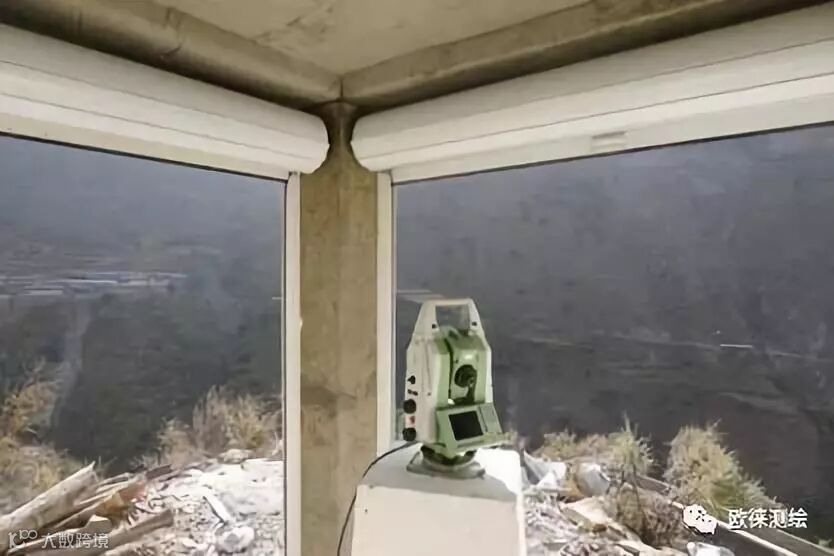

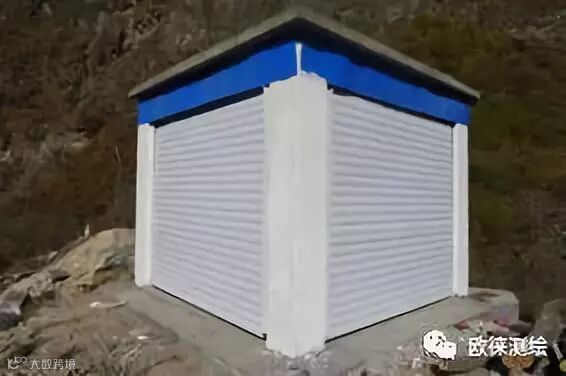

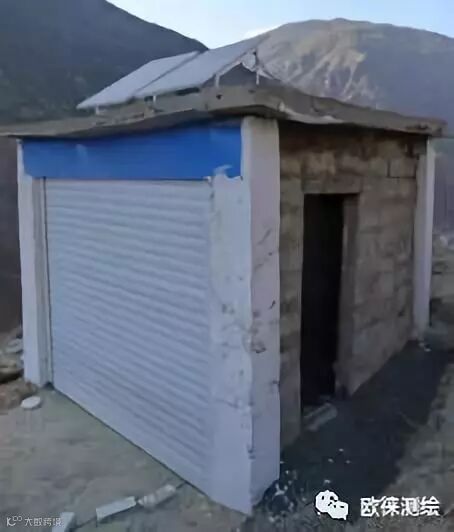

1129 观测房自动卷帘门系统安装完毕

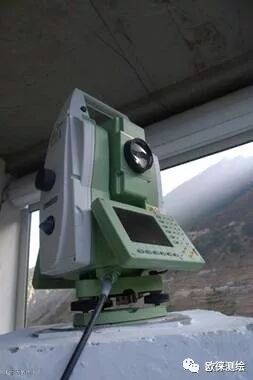

1216 完成所有监测点初始值设定（GPS+TM30）
1217 整理仓库，离开现场
小结

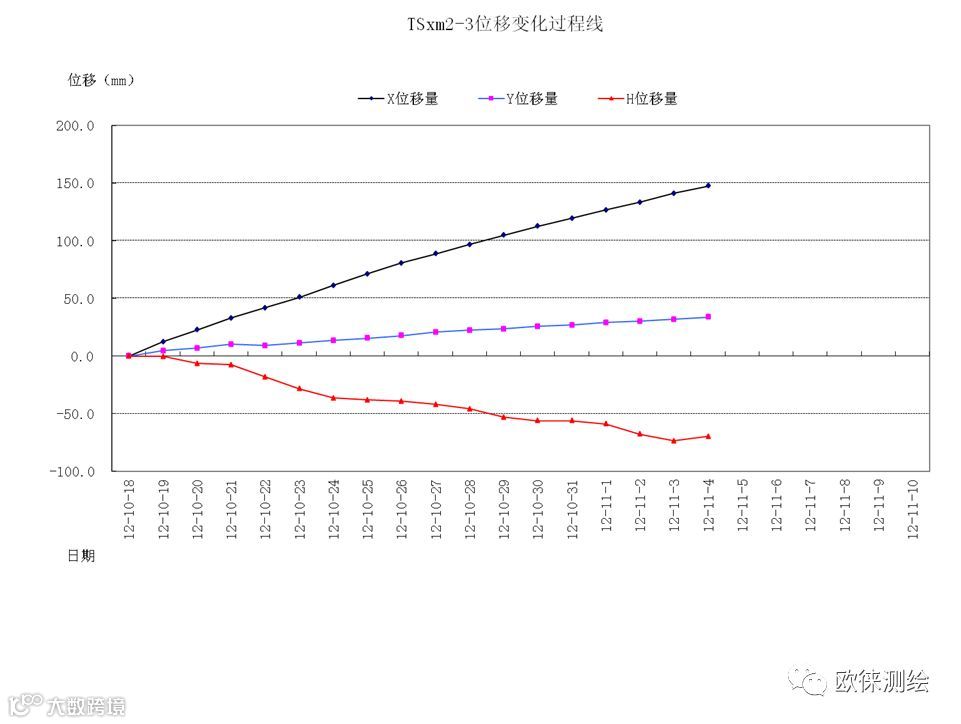

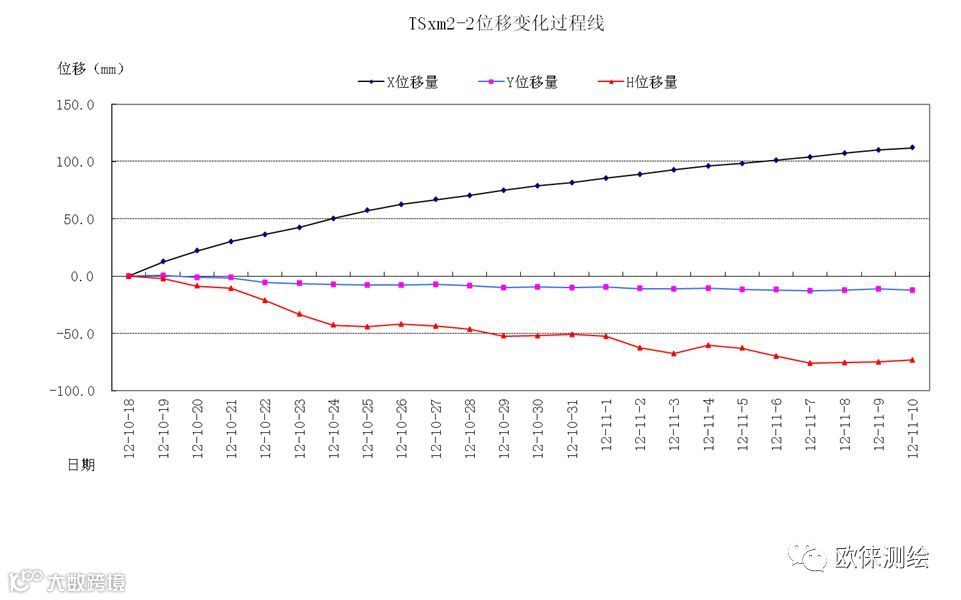

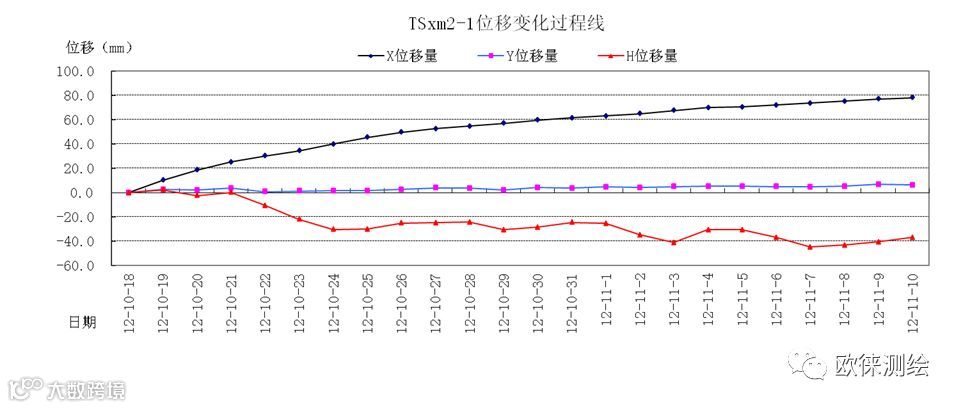

数据结果
ü GPS监测数据

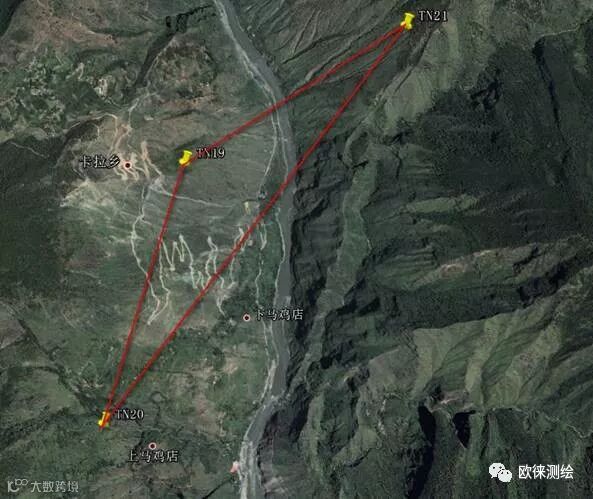

先检查控制点，后检查位移点
基线差（mm） |
|||
TN20-TN19 |
TN21-TN19 |
TN21-TN20 |
|
10月18日 |
2.2 |
-0.5 |
5.2 |
10月19日 |
-9.3 |
-4.8 |
-3.0 |
10月20日 |
-5.8 |
-2.5 |
-1.5 |
10月21日 |
-1.9 |
-0.8 |
1.1 |
10月22日 |
1.4 |
1.4 |
2.9 |
10月23日 |
7.2 |
1.1 |
7.3 |
10月24日 |
5.5 |
0.8 |
6.2 |
10月25日 |
3.3 |
0.3 |
5.3 |
10月26日 |
3.3 |
0.1 |
5.9 |
10月27日 |
-4.4 |
0.6 |
-1.5 |
10月28日 |
-1.4 |
-2.7 |
-2.9 |
10月29日 |
-5.5 |
-2.1 |
0.6 |
10月30日 |
-2.6 |
-0.1 |
2.9 |
10月31日 |
-4.1 |
-5.3 |
-0.9 |
11月1日 |
-2.1 |
-2.3 |
-5.9 |
11月2日 |
2.0 |
-0.8 |
-2.7 |
11月3日 |
-0.9 |
-1.8 |
-4.8 |
11月4日 |
-2.1 |
-1.2 |
-5.4 |
11月5日 |
-5.0 |
1.2 |
-5.2 |
11月6日 |
-2.4 |
-1.4 |
-5.1 |
11月7日 |
3.6 |
0.3 |
2.8 |
先检查控制点，后检查位移点
数据结果

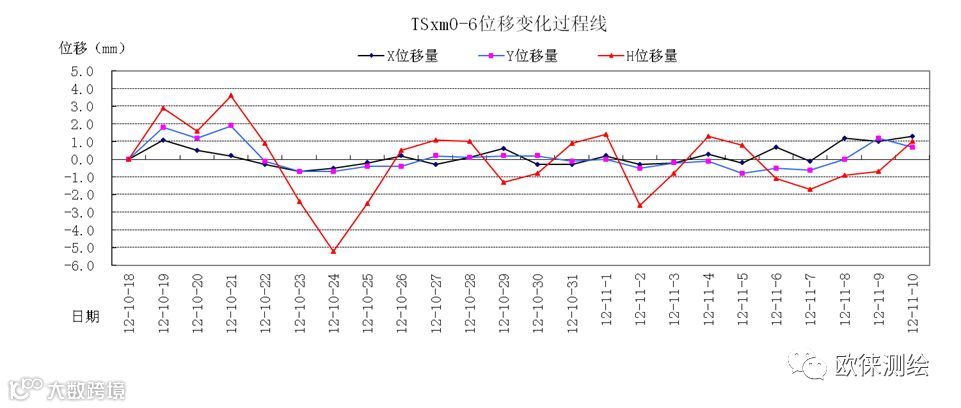

测量机器人数据 TP0-1（720m） 单位：mm
测回号 |
2012年12月16日 |
2013年1月9日 |
||||
东坐标 |
北坐标 |
高程 |
东坐标 |
北坐标 |
高程 |
|
1 |
-0.2 |
-0.8 |
-1.6 |
2.2 |
3.0 |
-8.3 |
2 |
-0.7 |
-1.5 |
-6.4 |
3.5 |
3.3 |
-5.3 |
3 |
-0.2 |
0.0 |
1.1 |
1.9 |
2.8 |
-5.9 |
4 |
0.5 |
-1.2 |
-7.8 |
1.6 |
2.7 |
-5.8 |
5 |
-0.2 |
-0.2 |
-0.9 |
4.8 |
3.0 |
-4.9 |
6 |
-0.9 |
0.5 |
2.9 |
1.3 |
2.2 |
-5.6 |
7 |
-7.2 |
-1.3 |
0.2 |
1.0 |
2.6 |
-4.2 |
8 |
4.5 |
0.8 |
0.6 |
-3.0 |
1.8 |
-5.4 |
9 |
1.3 |
0.4 |
1.4 |
1.0 |
2.7 |
-4.1 |
10 |
4.5 |
1.1 |
1.3 |
-0.6 |
2.5 |
-3.8 |
11 |
0.3 |
0.0 |
-2.2 |
2.5 |
2.9 |
-4.2 |
12 |
1.8 |
0.8 |
0.8 |
1.5 |
2.8 |
-4.1 |
13 |
-5.0 |
0.2 |
4.2 |
0.7 |
2.8 |
-4.9 |
14 |
-0.8 |
0.9 |
4.6 |
-1.1 |
2.7 |
-3.9 |
实施困难

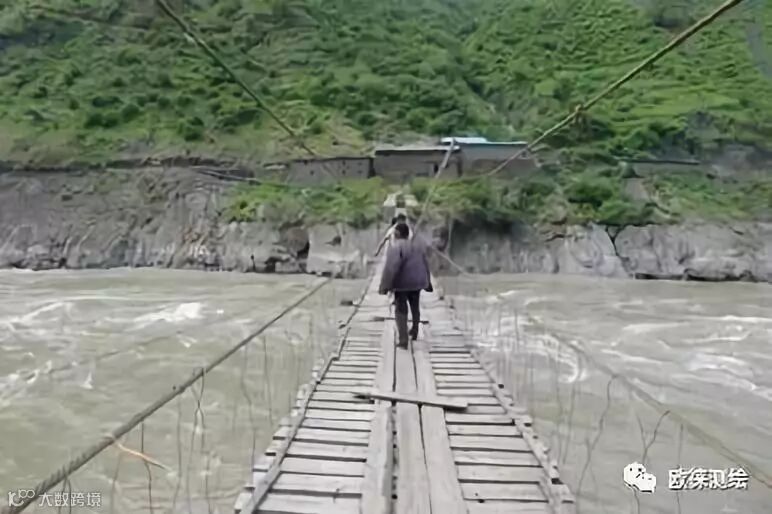

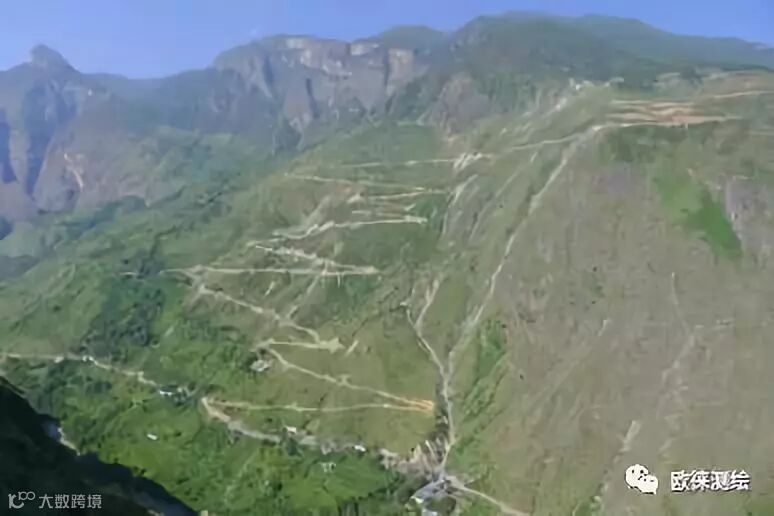

Ø 交通不便
西昌-卡拉；基地-滑坡体
Ø 藏区民风彪悍
设备丢失；阻拦施工；棱镜反转….
Ø 基地用电紧张
限时5小时柴油发电
Ø 手机、Internet受限
基地、山上手机信号不稳定；Internet时有时无
Ø 施工区域有自然灾害
雨季：暴雨、泥石流、洪水、塌方
旱季：塌方

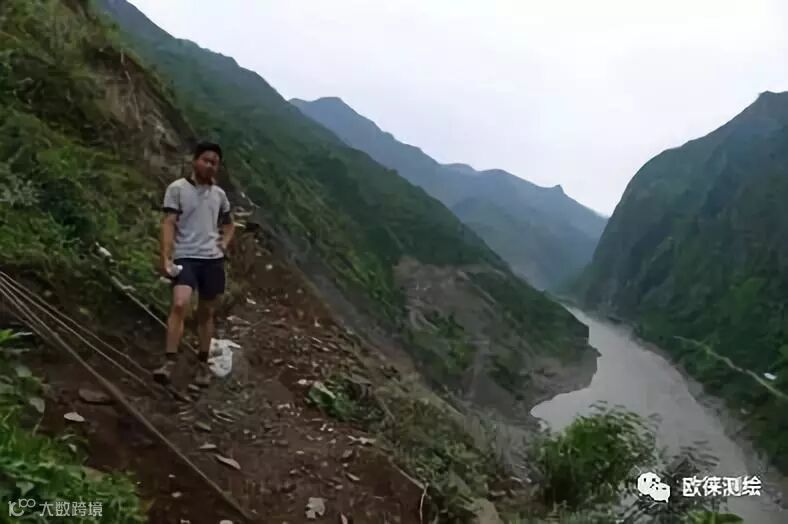

Ø 点位高，无施工便道
部分点无法修建便道
Ø 山谷弯多，通讯受影响
20公里，最远中继11次
成功因素
ü 专业的施工队伍
ü 强大的技术支持
ü 各方高度重视，后方通力配合、协调
