道路升级改造需要对旧有道路进行高程测量，常规的的测量手段采取全站仪与RTK相结合的方式，但是作业效率较低，且道路上车辆来来往往，时刻威胁着作业员的人身安全。
如何能快速获取道路高程点信息？尽可能地确保作业人员的人身安全？徕卡ScanStation P50三维激光扫描仪能够完美解决以上问题，不仅能快速获取密集的高程点数据，且可以保障作业员的人身安全。

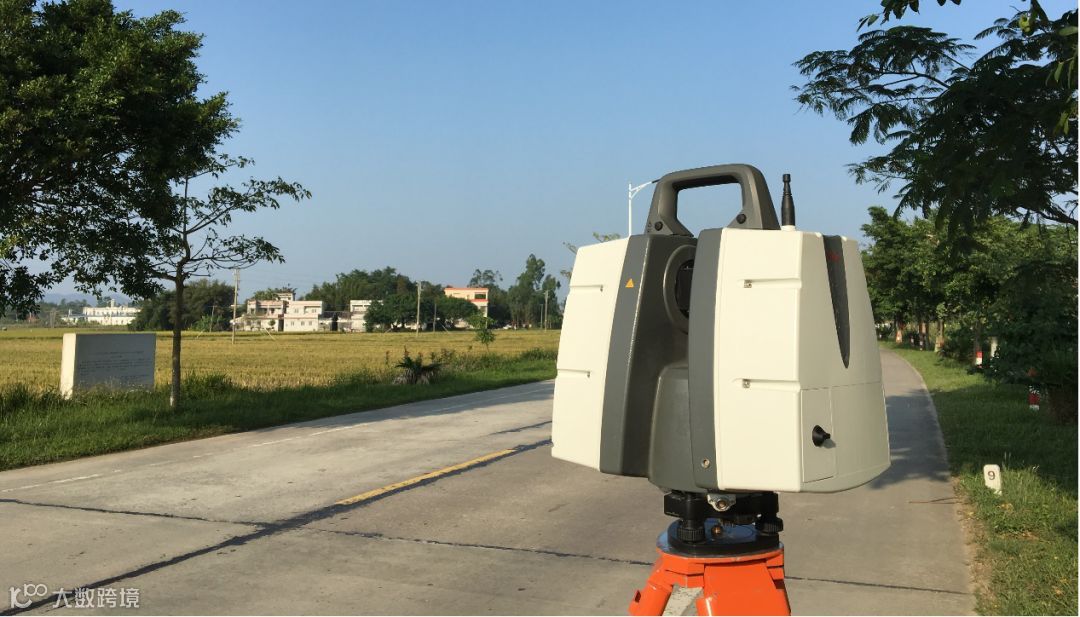

某测绘单位在广东江门某镇进行道路升级改造前的测量作业，项目采用徕卡P50三维激光扫描仪对其中1km长道路进行点云信息获取，快速提取间隔5米的道路高程点数据。

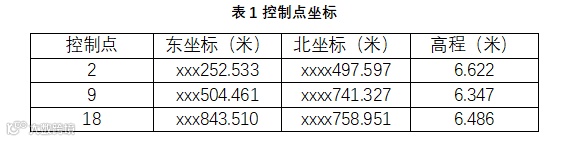

利用GPS静态测量控制点方式，共测得道路两端及中间三个控制点。

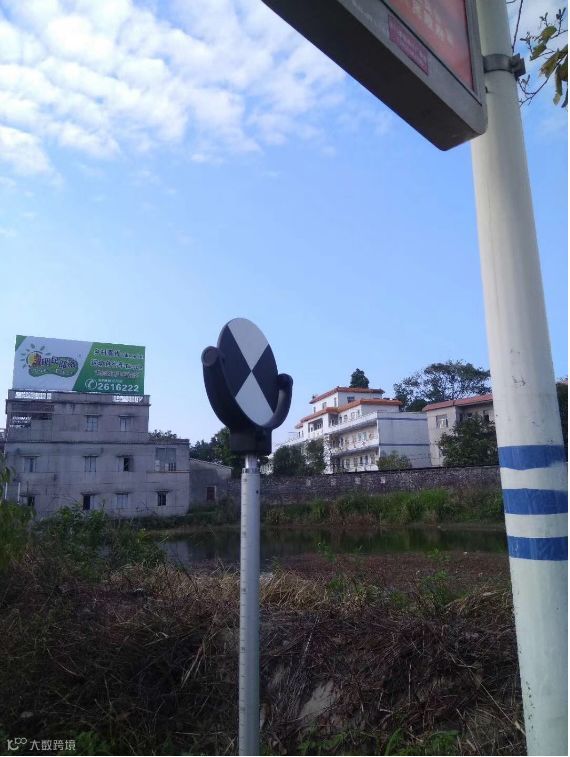

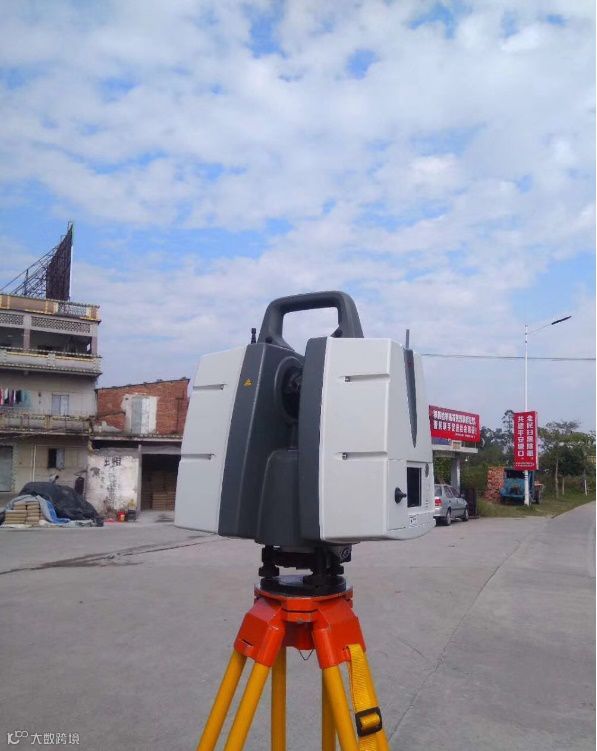

徕卡ScanStation P50标靶获取距离大于75米，仅需架设11站即可覆盖1km道路范围，两站之间的标靶采取一远一近架设，形成四边形控制网，标靶获取精度50米处达到2mm，确保成果精度满足规范要求。

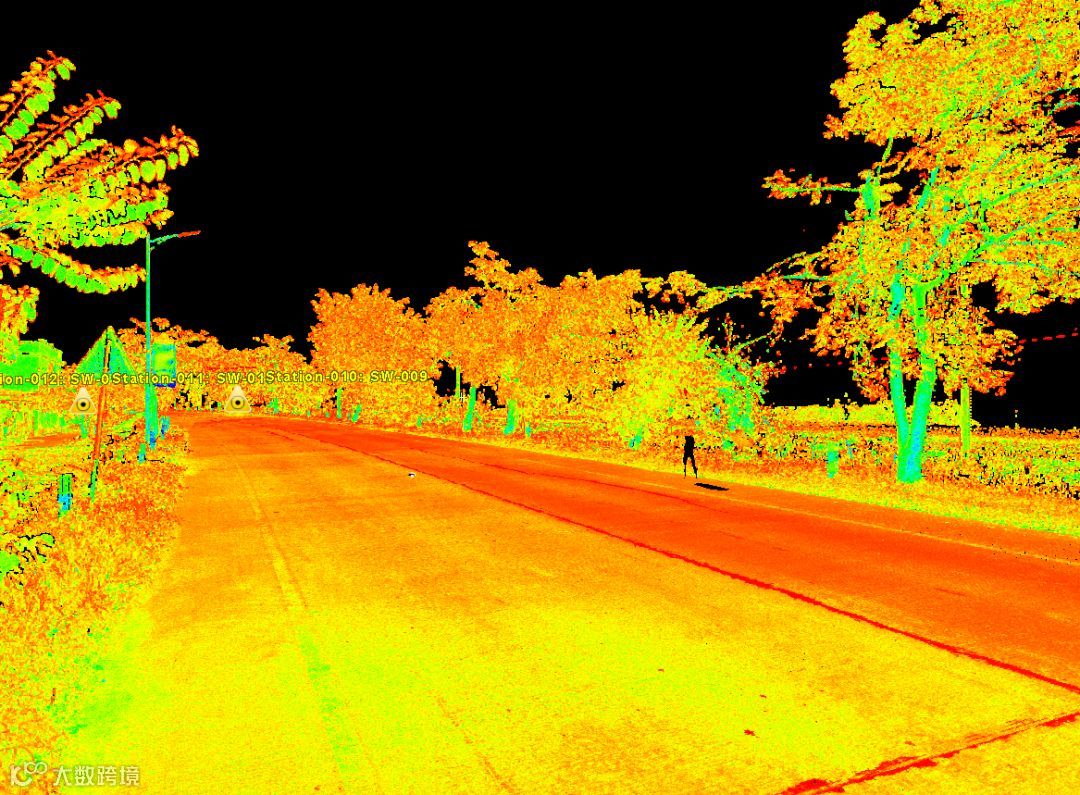

徕卡ScanStation P50 扫描速率达100万点/秒，用时仅110分钟即完成1km道路的高程数据采集，大大地提高了外业工作效率。

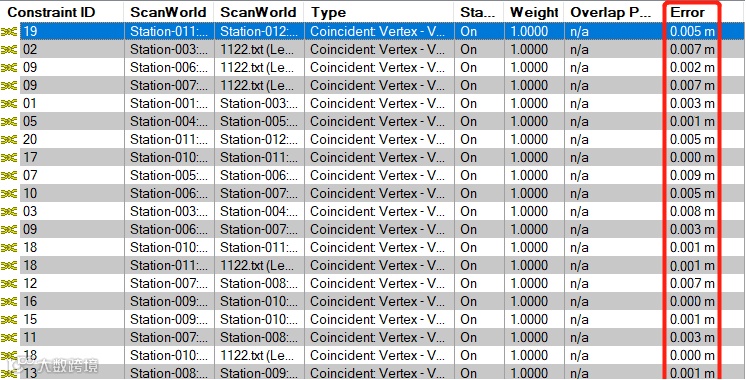

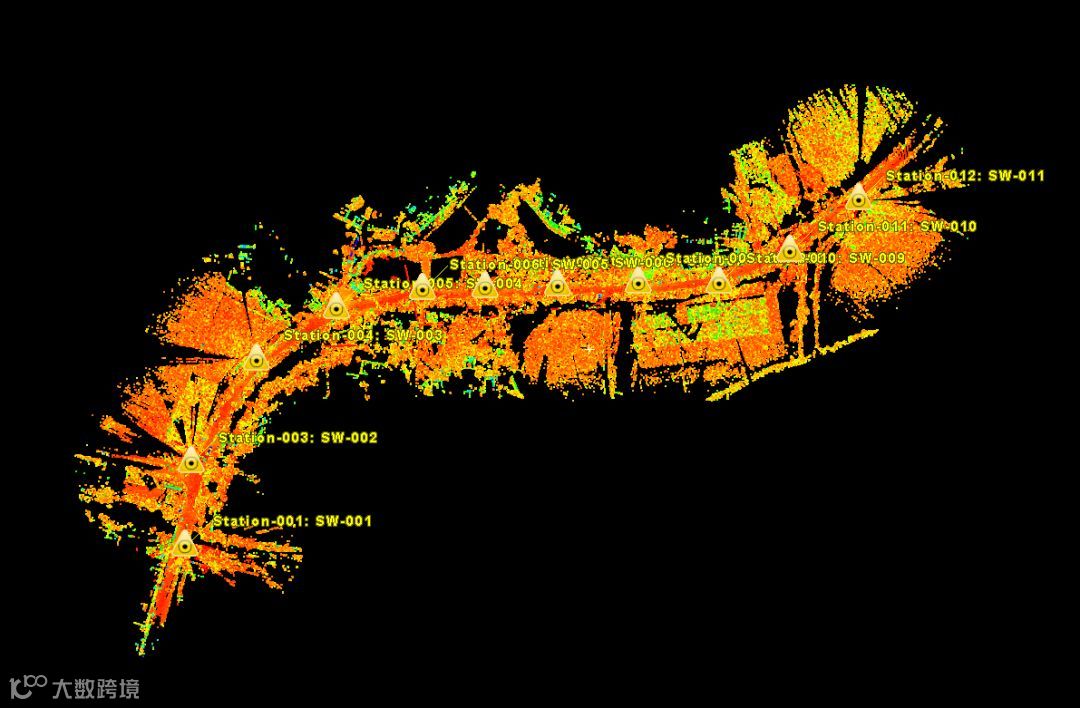

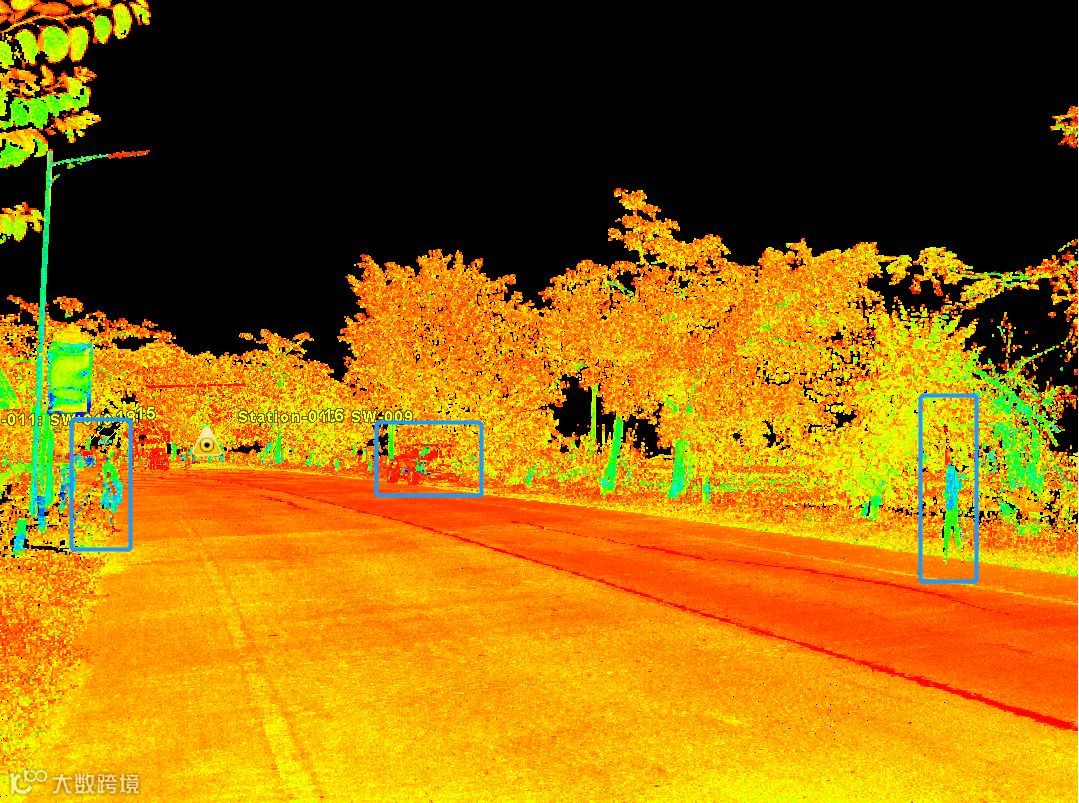

此项目采用自动拼接方式，通过事先扫描标靶，定义每个标靶唯一ID号，软件会自动识别两测站之间的同名标靶，将所有测站拼接成整体点云。加入控制点进行坐标匹配，匹配精度优于1cm，满足高程测量精度要求。
Cyclone具备强大的点云处理引擎，可流畅处理上百站扫描数据或十亿级点云，满足大型项目对点云处理效率的要求。

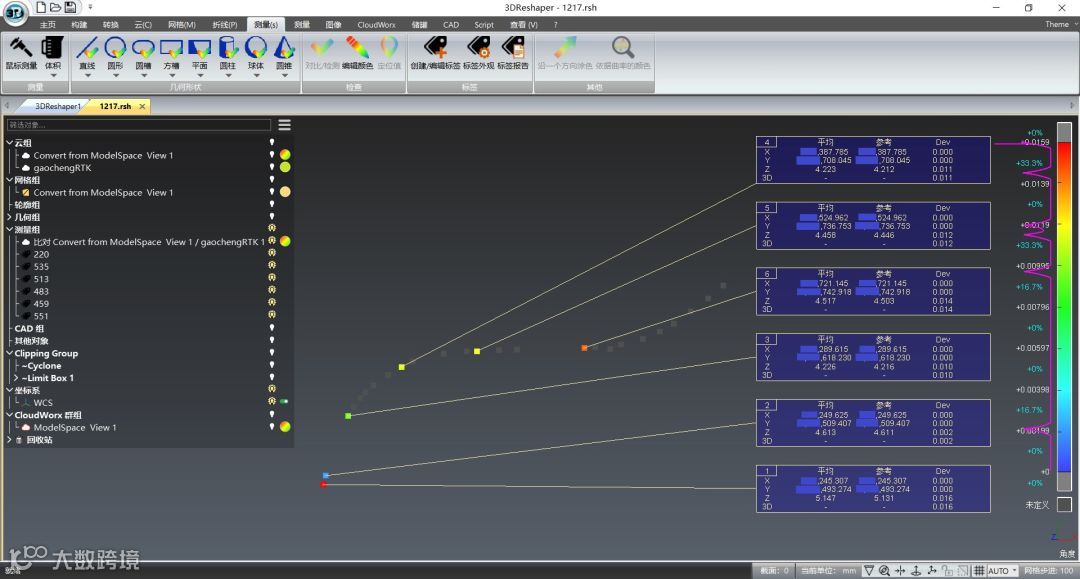

在3DReshaper中，将实测数据拟合的网格和25个GPS实测的高程数据，进行高程对比分析。根据差异值的大小，对GPS高程数据进行着色条显示，方便直观查看差异最大最小值。分析结果显示：最大差异值为16mm，76%的高程数据差异值低于2mm。

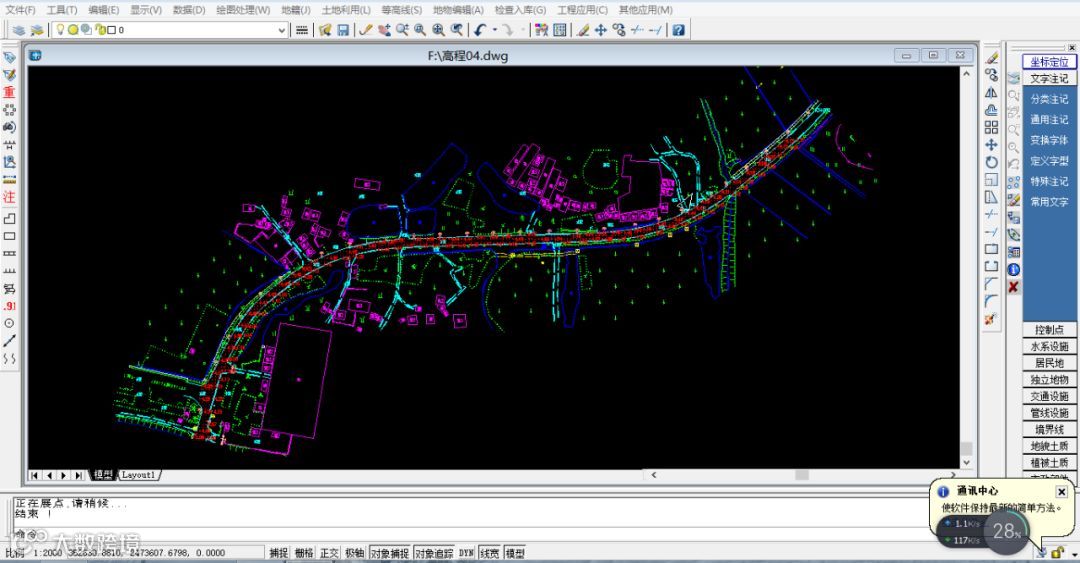

通过CloudWorx for CAD插件直接从Cyclone数据库中无缝衔接到CAD，经与原有的平面图数据结合后保存为CAD图形文件存档，无需数据导入导出，减少数据转换所需的时间，提高工作效率。
与传统的全站仪、RTK测量方式相比，扫描仪以其扫描速率快、细节丰富的特点，逐渐被作业人员所认可。面对道路高程测量此类场景，考虑到作业人员的人身安全问题，无法获得密集的高程点云数据，徕卡ScanStation P50无需作业人员站到道路中间，即可获得5米间隔的高程数据，有效地保障了作业人员的人身安全。
