一、项目概况
项目具体要求：

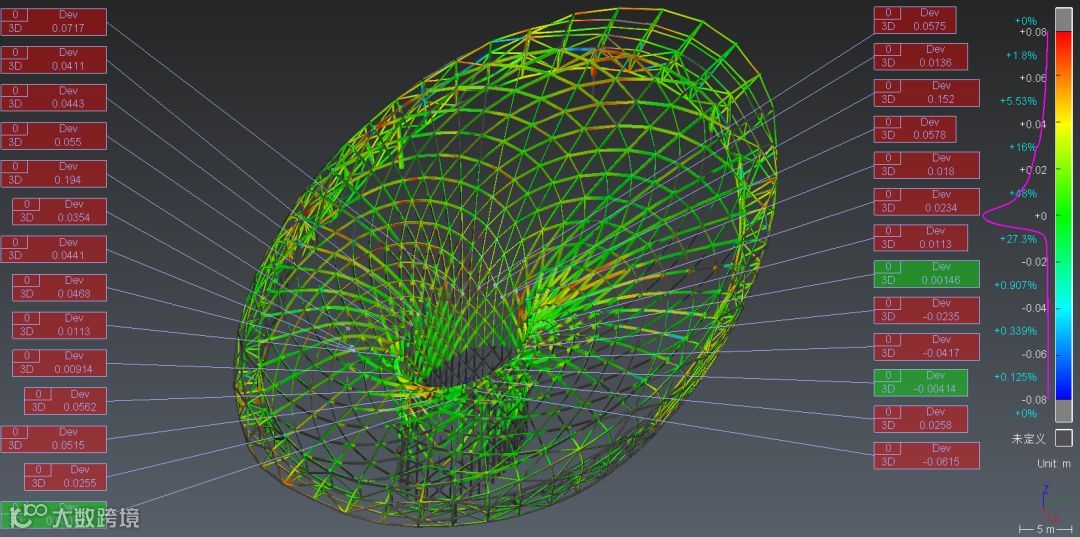

1、对钢结构进行全面扫描，点云成果坐标匹配到施工坐标系下；结合设计模型，提供变形分析报告；

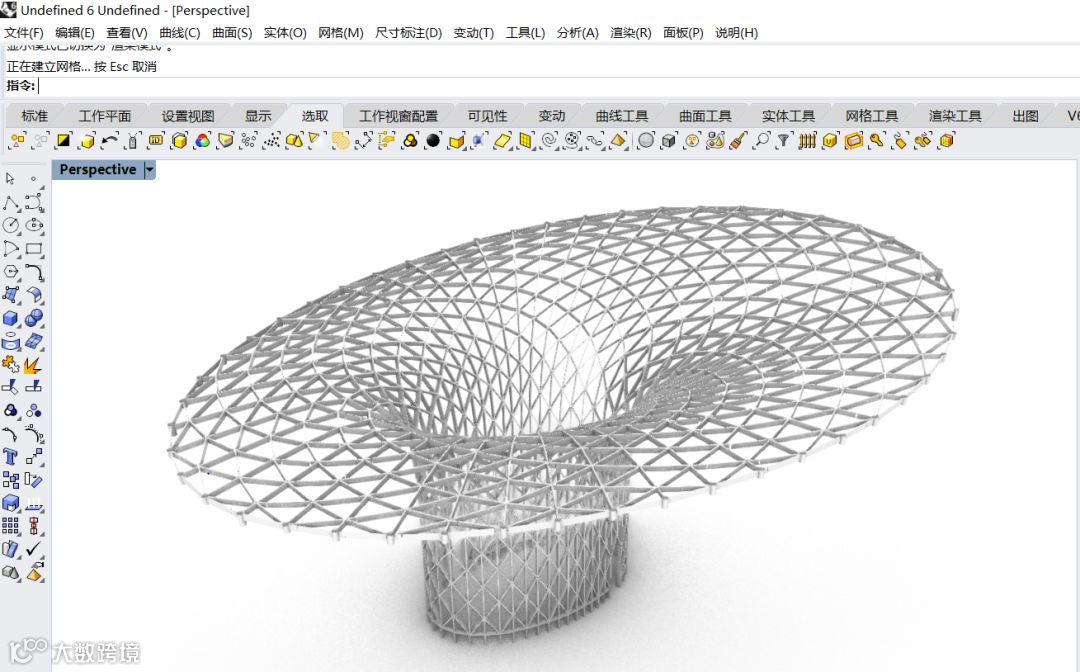

2、重构当前竣工钢结构三维模型，模型精度3mm,重构模型可以导入到犀牛软件中进行参照。
二、方案实施
1、设备与人员

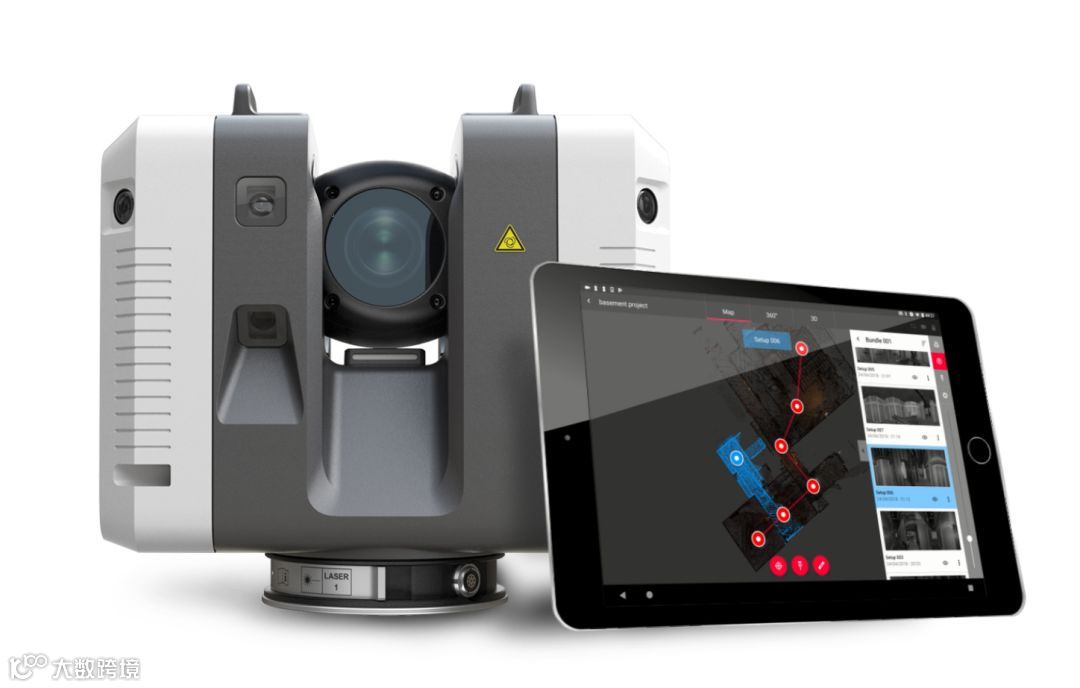

扫描设备：徕卡RTC360扫描仪，测量精度1mm，扫描速度200万点/秒，重量5.3kg，扫描视场角水平方向360°，垂直方向300°。

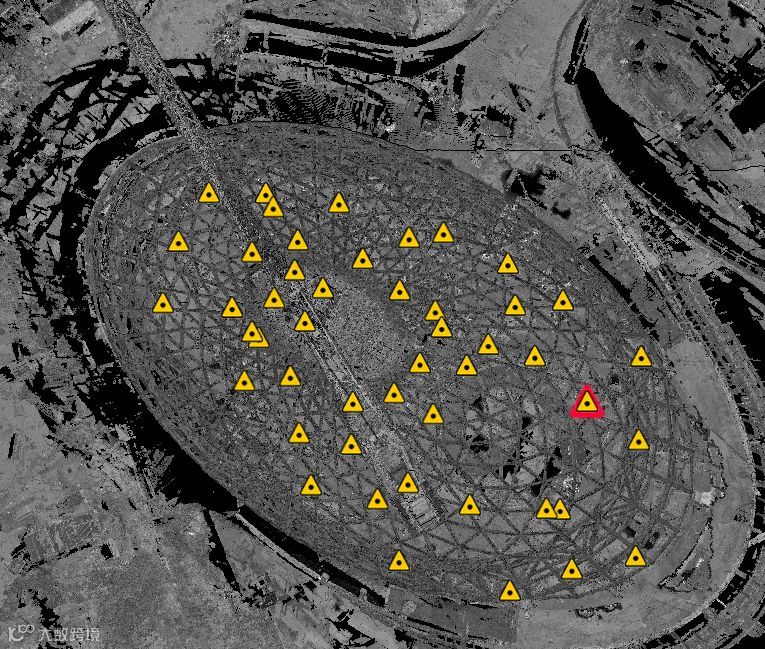

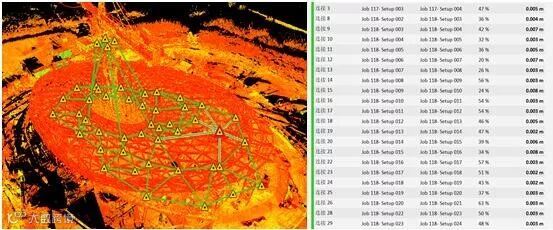

徕卡RTC360扫描效率高，最快26秒即可完成一站扫描；VIS视觉追踪系统为后期数据拼接提供了便利和保障，拼接时间大大降低。数据拼接与点云初步处理用时仅用4小时。
徕卡RTC360精度可靠，扫描精度达1mm,数据拼接精度可靠，点云无分层，点云成果精度高。

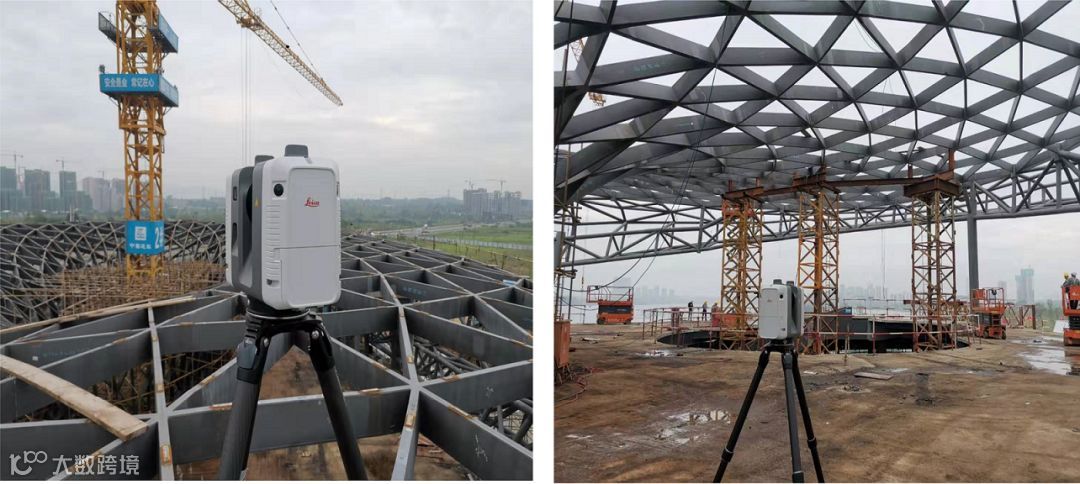

徕卡RTC360便携易用，设备重量仅5.3kg,搬站轻松，放稳即可扫描；本次作业就轻松携带设备到塔吊上面进行了扫描。

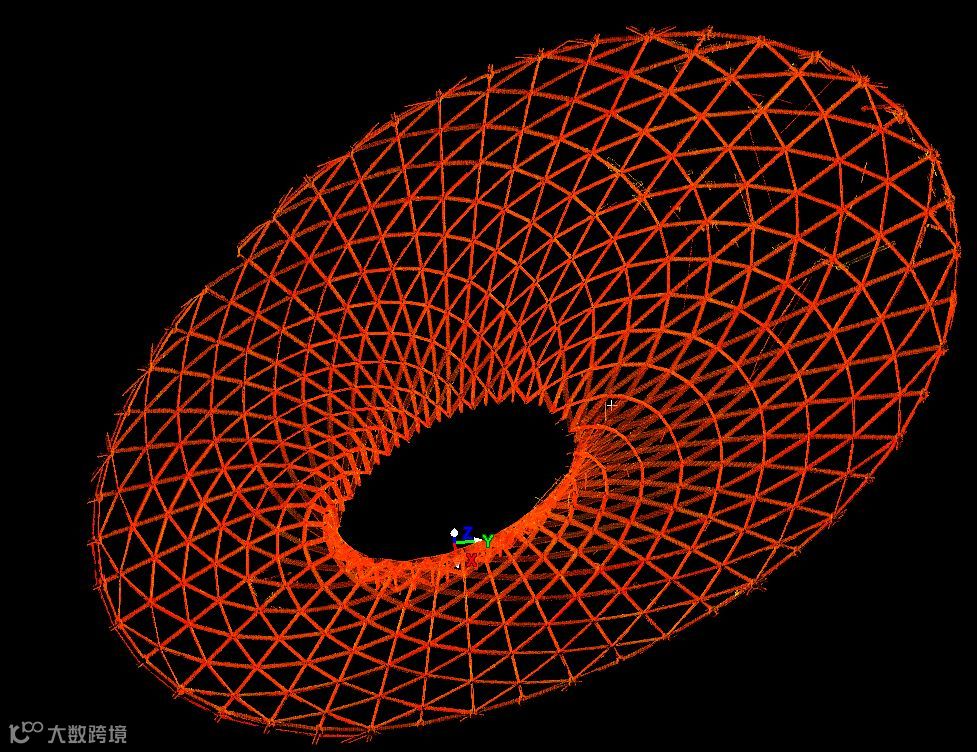

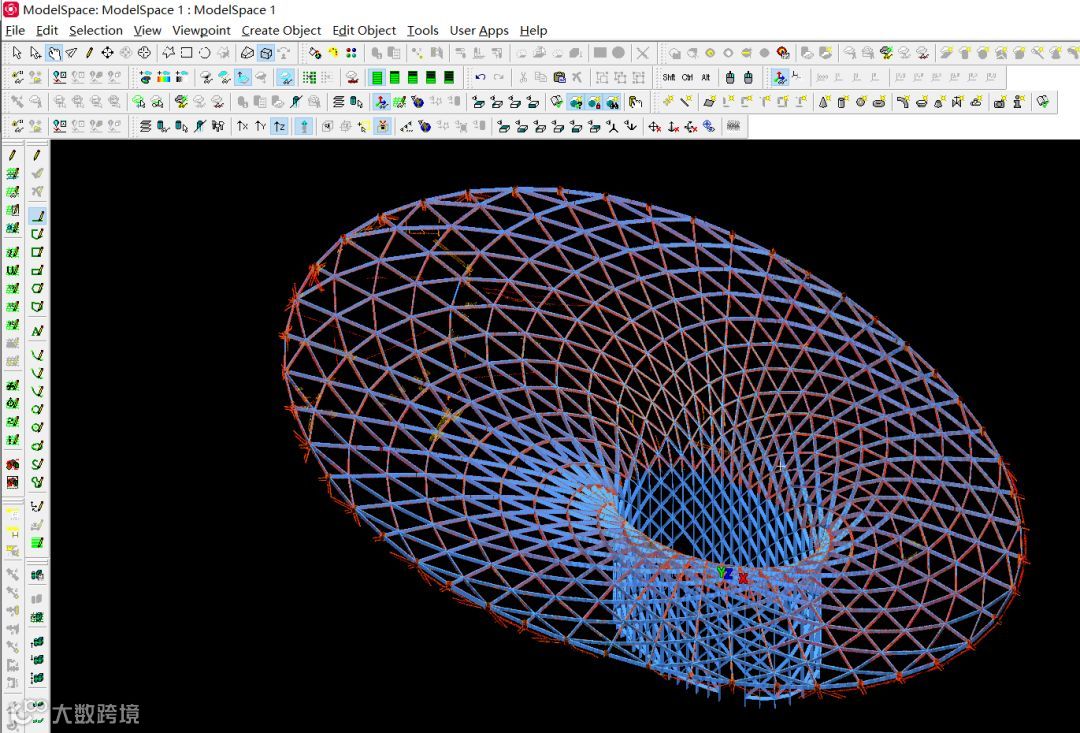

Cyclone拟合建模功能，助力模型轻松构建，建模精度可达2mm，满足本项目精度需求。
