【应用案例】徕卡移动扫描融合解决方案——高效率城市测图不二之选
>

【应用案例】徕卡移动扫描融合解决方案——高效率城市测图不二之选

【应用案例】徕卡移动扫描融合解决方案——高效率城市测图不二之选 欧徕测绘
2019-12-18
0
导读：测量项目工期紧张，一周内要完成新区的全要素地形测量，怎么实施？外业测量就一两个测量组，外业效率始终跟不上进度
测量项目工期紧张，一周内要完成新区的全要素地形测量，怎么实施？
外业测量就一两个测量组，外业效率始终跟不上进度，怎么办？
想用无人机航测，但是空域、精度、覆盖度都要考虑，怎么权衡？
生活不易，别让测量为难你，徕卡移动扫描融合解决方案，帮您一扫忧愁！

  • 徕卡测量移动扫描融合解决方案有什么？

徕卡测量移动扫描融合解决方案融合了市面上两款效率最高、最先进的移动扫描产品：徕卡P2U车载式移动扫描系统和徕卡Pegasus Backpack背包式移动扫描系统。两者都是以移动式扫描的方式，帮助测量人员快速的获取准确的现实真三维数据，实现高效率数据获取的测量方法。

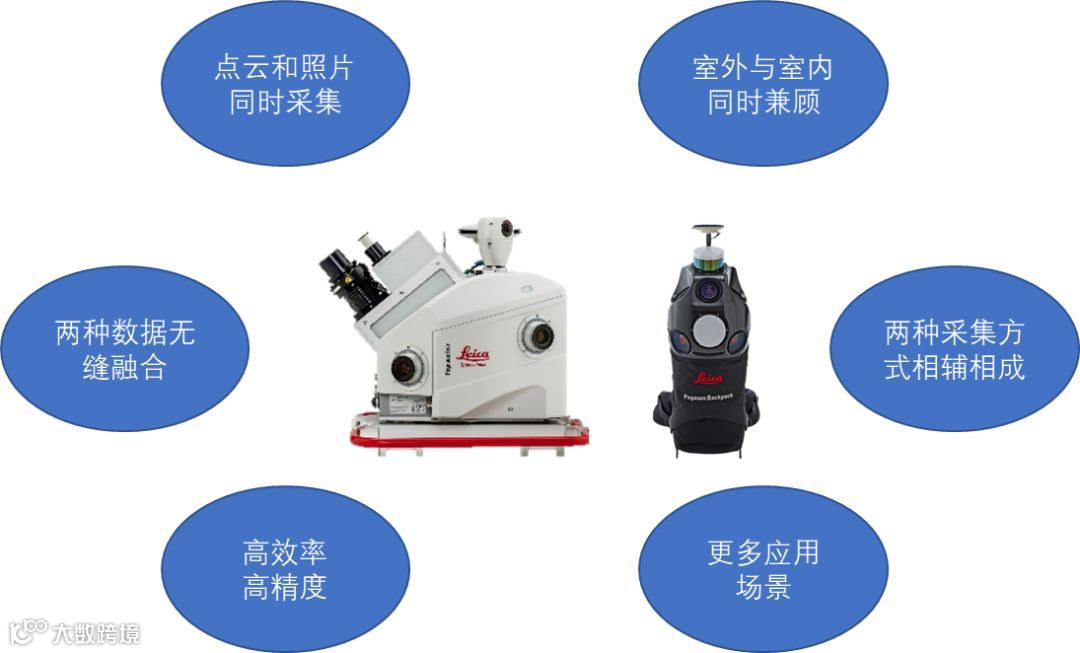

图1 徕卡移动扫描融合解决方案的优势

  • 高效率城市测图应用案例

项目内容
某市新建城区行政中心及周边地区
项目要求
测量全要素地形图，精度要求5cm
项目实施所用设备
徕卡P2U一套，徕卡Pegasus Backpack一套，GNSS基站一台
外业采集实施过程
本次外业采集，首先根据已有的底图进行项目规划，将主要的采集对象进行分类，道路及车辆能通行的区域使用P2U进行外业采集，车辆无法同行的内部道路、楼群的采集使用移动背包来进行采集。采集的作业流程如下：

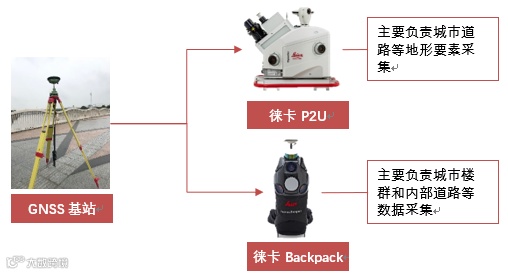

图2 外业采集实施布局流程图

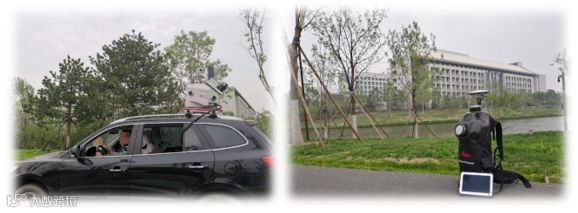

图3 徕卡P2U和Backpack正在进行外业采集
数据处理
徕卡P2U和Backpack的内业数据处理软件仅需要一个Pegasus Manager即可，该软件支持两种采集平台的数据预处理，包括点云和影像的生产，还支持将两种不同平台的数据放在一起进行点云纠正，提高数据的精度等高级功能。

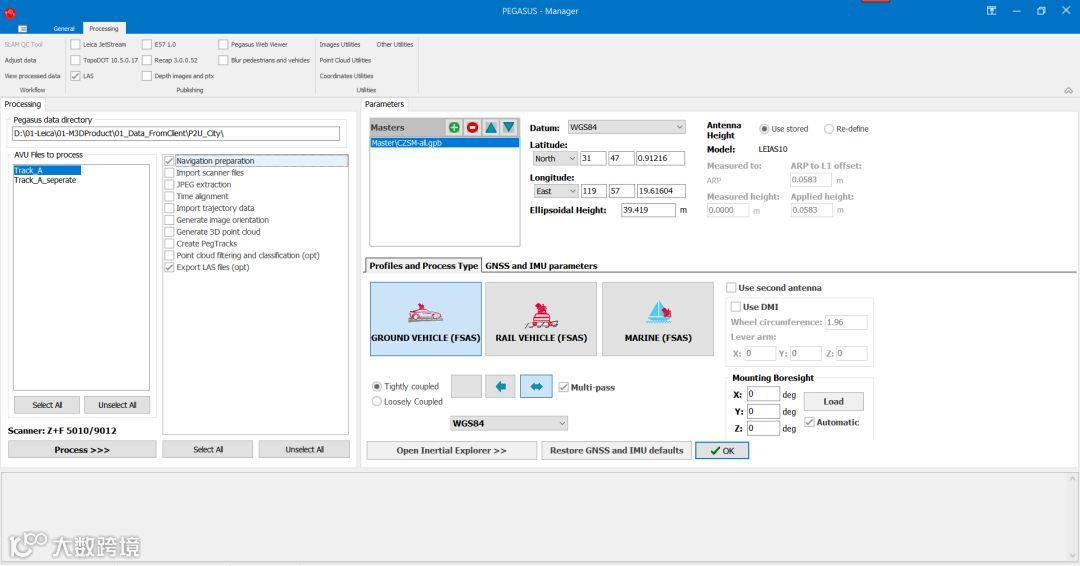

图4 Pegasus Manager一体化数据预处理平台
获取点云数据后，在成图的过程中我们采用徕卡Cloudworx软件进行绘制立面图，Cloudworx基于Cyclone强大的数据库，直接在AutoCAD软件上加载点云数据，进行点云切片绘图。同时，我们采用EPS软件进行地物属性的附着、高程点刺点及地形图制图，从点云到最终数据成果高效完成。
图5 内业数据成图方案
数据成果展示

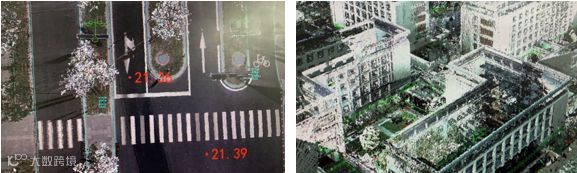

图6 道路及建筑物点云成果图

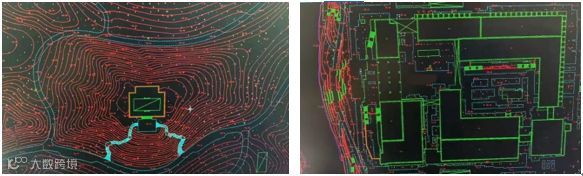

图7 通过点云生成的等高线和地形图

  • 总结

徕卡移动扫描融合解决方案，让测量人员不再担心工期紧、外业测量人员不够用、测量手段受限制等让人头疼的问题，节约时间和成本，是您高效率城市测图的不二之选。
