分布式光伏发电
公司简介
重庆曙晨新能源有限公司，成立于2016年，主要从事先进的光伏发电项目和风电的开发、投资、建设、运营；高效光伏电站系统咨询、融资服务；合同能源管理服务;分布式光伏发电系统的设计与安装，落实“生产老百姓用得起的绿色电力”为具体产品，打造低碳生活，实践绿色能源。我司目前拥有完整的工程技术团队，包括系统工程师、电气工程师、结构工程师、项目管理工程师等，为客户项目开发提供一站式服务。为了响应国家节能减排的号召。在“碳达峰、碳中和”目标的引领下，我司将进一步加快市场开拓，从前期设计规划到施工建设以及后期服务将更加完善，为更多用户创造更大的利益，实现用户、国家和公司三方共赢的目标。
分布式光伏并网系统优势
1、安装方便，操作简单，运行安静无噪声
2、有效利用闲置屋顶资源，创造额外受益
3、绿色能源，节能减排，无毒气及温室气体排放、无危害性废弃物排放
4、一次性投资，长期受益
5、对屋顶屋面进行二次保护，做分布式的房屋能起到“冬暖夏凉”的效果，夏天可降温2-3度，冬天可升温3-5度

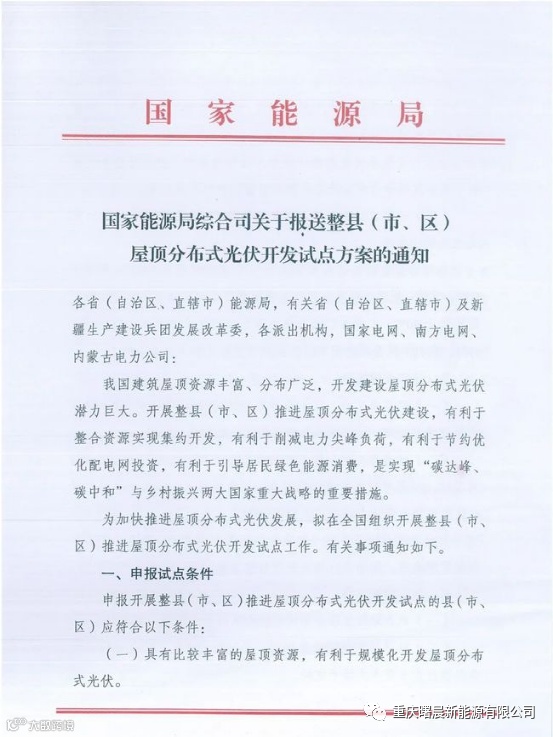

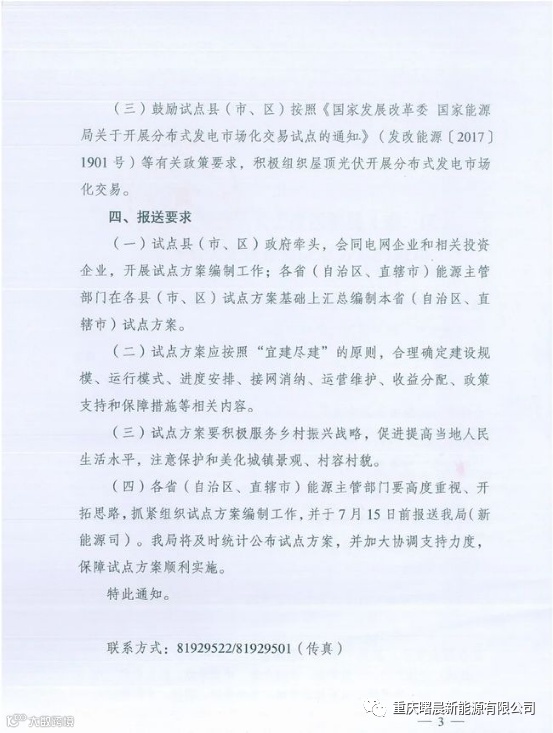

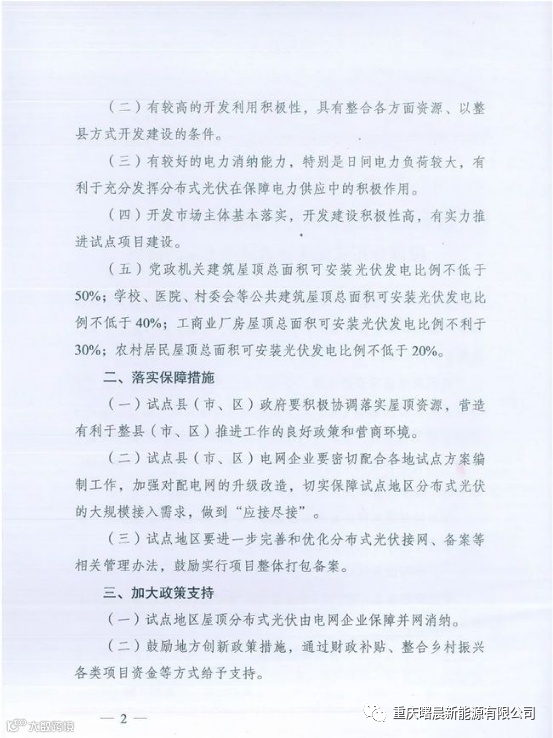

分布式相应的国家政策
分布式光伏并网系统定义
分布式光伏并网系统是指采用光伏组件将太阳能直接转换为电能的用户侧并网发电系统。此系统位于用户附近，所发电能就地利用，以35千伏及以下电压等级接入电网，且单个并网点（380V）总装机容量不超过6兆瓦，220V用户侧单个并网点总装机容量不超过8千瓦。
主要由太阳能电池组件、并网逆变器、汇流箱、交直流配电柜、光伏支架等产品组成。
分布式光伏并网系统应用范围
分布式光伏并网系统可安装在任何有阳光照射的地方，包括建筑物的屋顶、阳台、侧立面以及地面、车棚顶、公交站台顶部等位置。目前应用最广泛的是安装在建筑物屋顶的分布式光伏并网项目，学校、医院、商场、别墅、民居、厂房、企事业单位等满足荷载要求的混凝土、彩钢板和瓦片式屋顶。
分布式光伏并网系统原理及流程

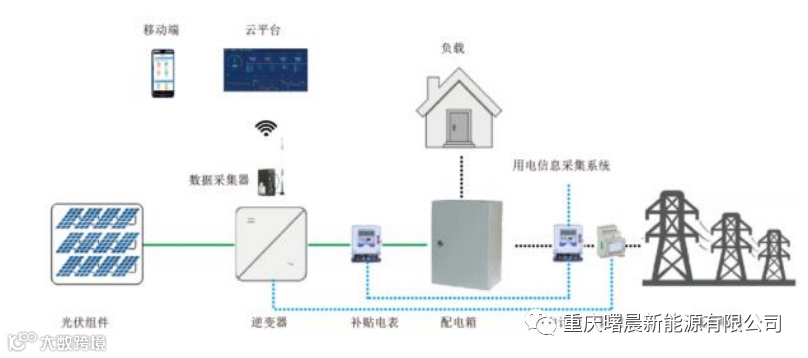

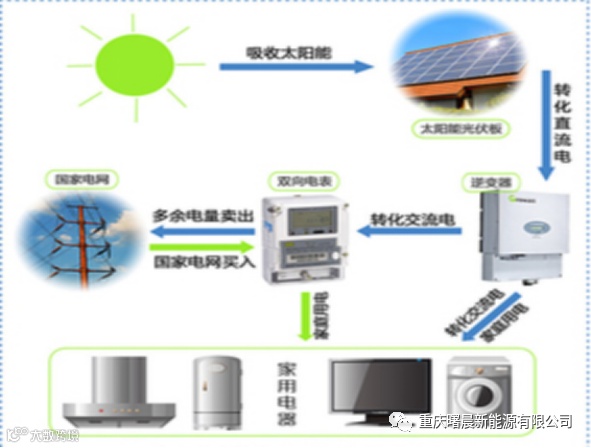

分布式光伏运行图

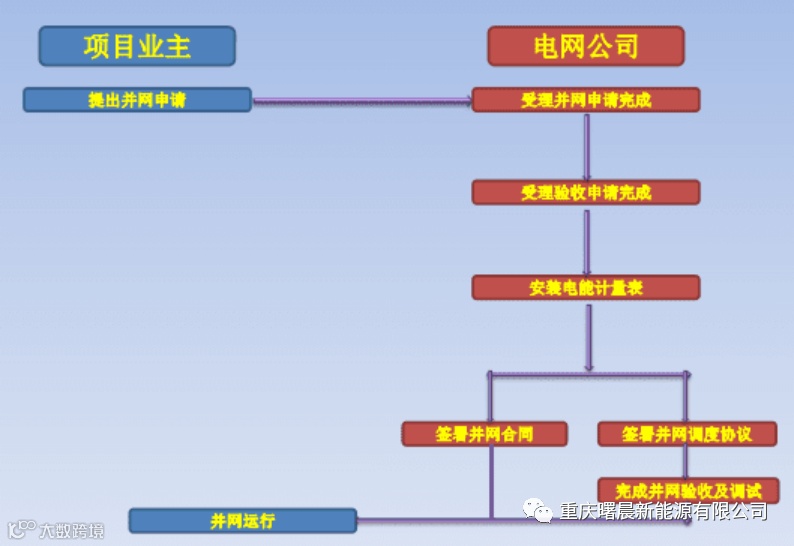

并网流程图
不同类型的屋顶安装分布式光伏电站详细介绍
混凝土屋顶
居民、单位、工厂建筑最常见的屋顶方式之一就是水泥平屋顶，不管规模大小，常用安装方式是一样的。
（1）结构形式适宜于建设屋顶分布式光伏电站的混凝土屋顶一般是平屋顶形式。
（2）安装方式混凝土屋顶一般采用混凝土配重块作为基础，配重块底部垫防水并用水泥浆稍作固定与找平后放置于屋面，主要利用配重自身重量稳固光伏，不对屋面钻孔等，由于直接放置于屋面上自然它不破坏屋顶原有结构，而实际设计安装过程中，这种基础会有各种各样的形式，如条形基础、方形基础、钢筋混凝土配重块+特种工程塑料支架等方案，但基本原理都是一样的。

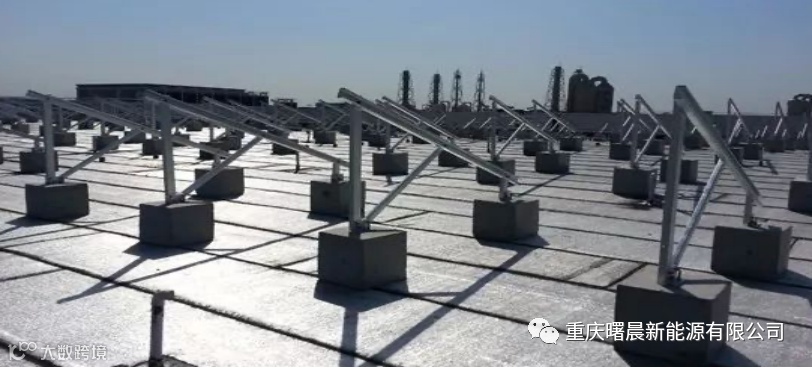

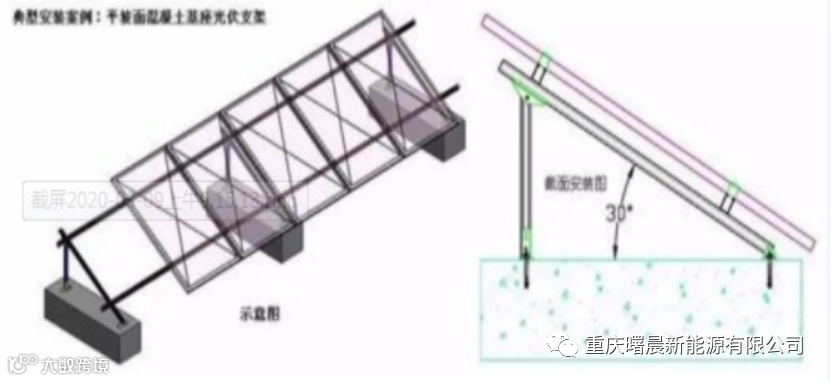

条形基础

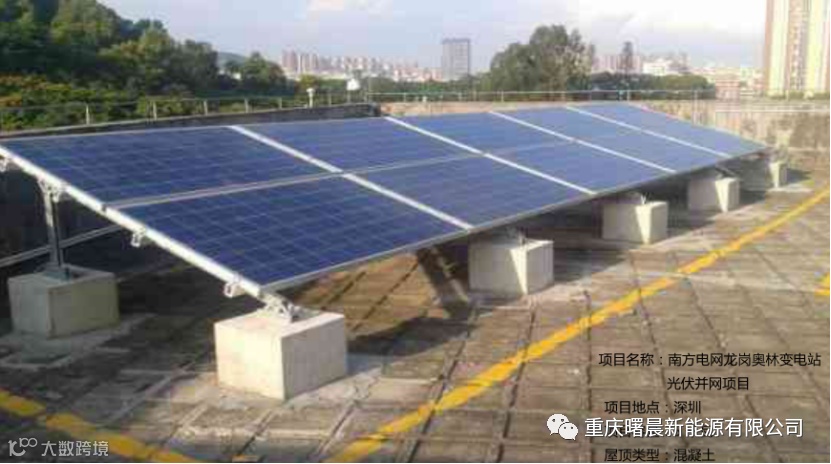

方形基础
以上方案适用于屋面承重足够的水泥屋顶，可用金属支架设计成各种安装倾角，目前来说一般按当地可接受光照量最大的倾角安装。水泥配重的重量（大小）主要根据安装角度及各地的风力情况确定。
由于现在分布式屋顶的开发成本增加，且光伏组件等的成本快速下降，我们测算部分项目适当降低安装倾角，在一定范围内减少单块组件年受光量但适当增加屋顶安装量，项目收益可能更高，这方面随着材料成本下降以后会更明显。

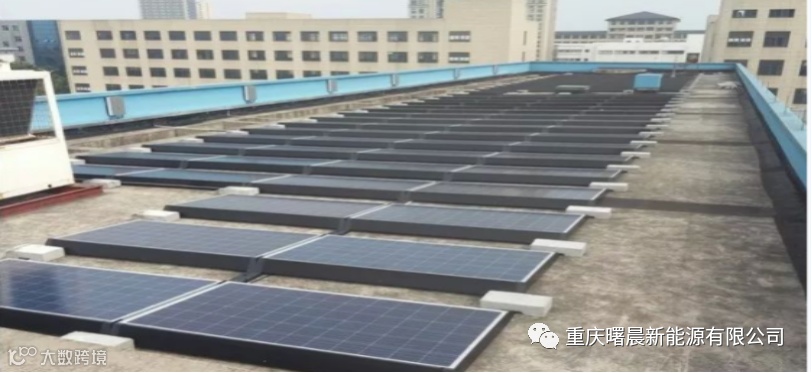

钢筋混凝土配重块+特种工程塑料支架方案
这种方案适用于极小倾角安装与屋顶，采用接近平铺屋顶的方式，组件倾角一般为5°或者10°，承受的风载较小，且不使用钢支架，因此光伏系统单位面积重力荷载较小，可满足不上人混凝土屋顶的承载要求。
瓦屋顶
瓦屋顶一般是民用建筑屋顶，瓦结构形式有各种各样的，但基本安装过程都是一样的。瓦屋顶可以针对性的使用不锈钢挂钩进行光伏安装。

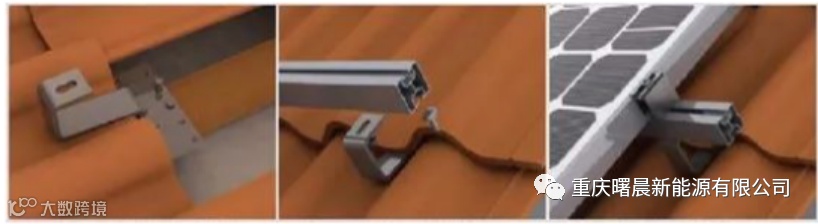

瓦屋顶安装过程

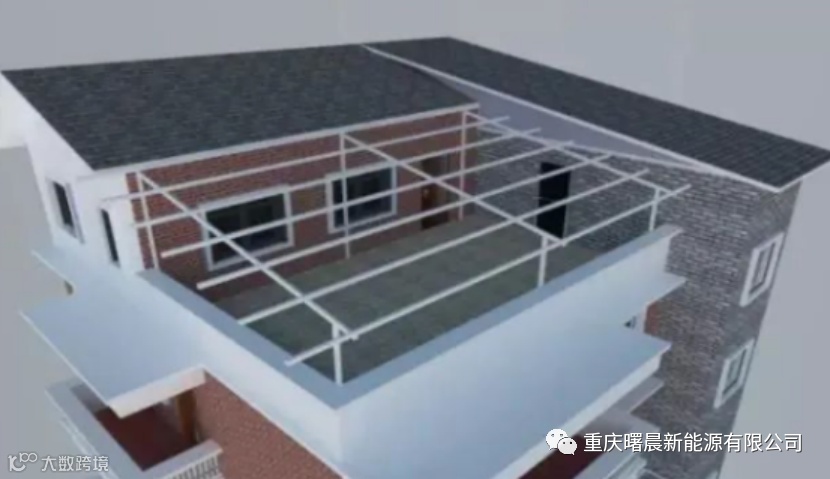

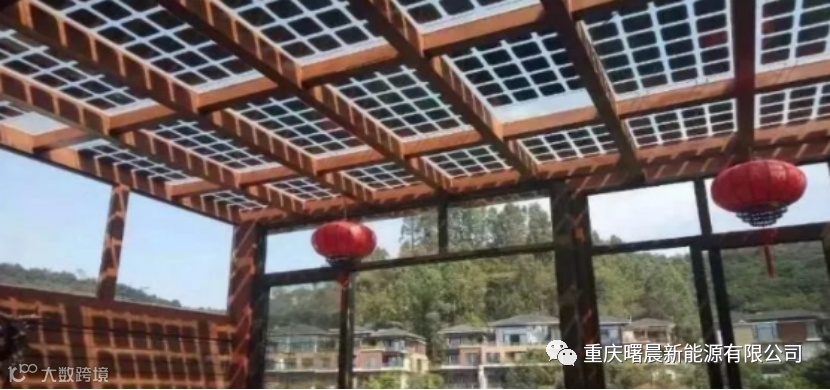

光伏阳光房
光伏阳光房、光伏车棚、光伏廊道等的安装方式类似，光伏车棚与光伏阳光房比较常见，总体来说光伏阳光房不仅需要考虑符合当地建筑规范要求，还要考虑美观、实用，更要安全。阳光房也主要是民用建筑使用。考虑光伏阳光房建成后的功能，需要与客户确认阳光房前立柱的最矮高度，一般情况下不低于2米，但一般根据各地要求不能高于原有建筑最高点太多。同时需要将光伏结构做好防水，考虑安全与光伏板清洗等情况，最好有5-15°左右的倾角。安装过程：1、根据前期设计图纸确认立柱的位置，前后立柱的高度，确保前后立柱水平工整，并用同样的方式进行固定。根据图纸和立柱，安装斜梁和檩条，一般采用焊接的方式，也可以采用螺栓紧固。
支架安装方式及效果图
带导水槽光伏支架的防水处理，仅举例说明，光伏防水处理方式较多，业内有经验或有一定技术力量的服务商均有一定的合理方案。
光伏防水阳光棚
如果是别墅安装光伏阳光房，可以节省一大部分电费，能降低阶梯电价，阳光房提升建筑空间，收益相当可观。

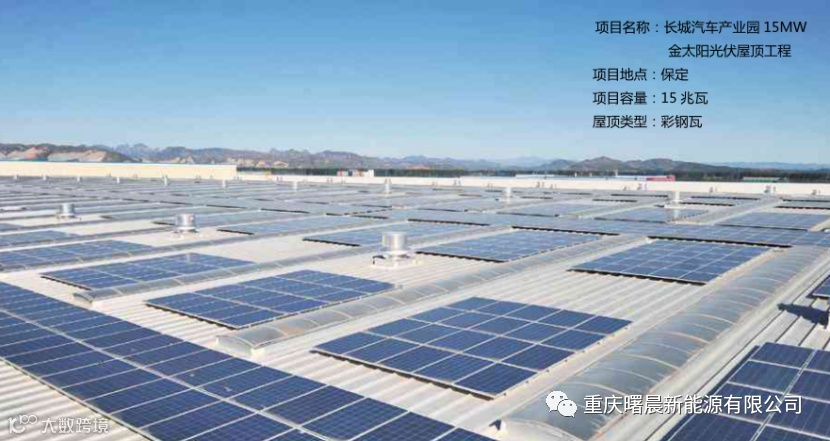

彩钢瓦屋顶

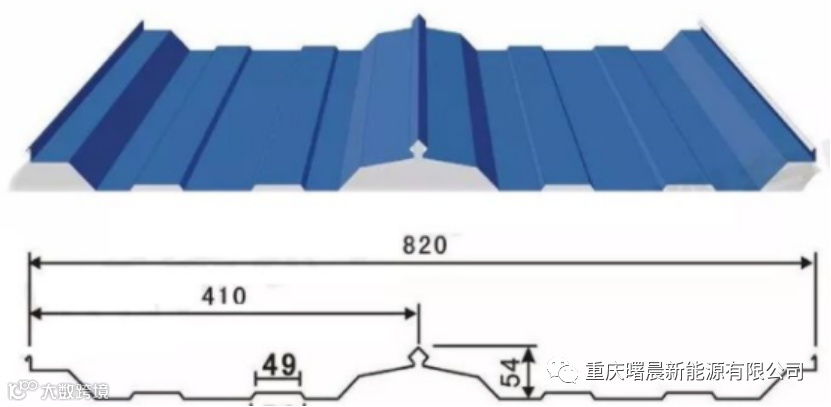

1、结构形式彩钢瓦屋顶一般是厂房屋顶，根据彩钢瓦的规格一般分为角驰型彩钢瓦、直立锁边型彩钢瓦及梯形彩钢瓦，其结构形式如下。

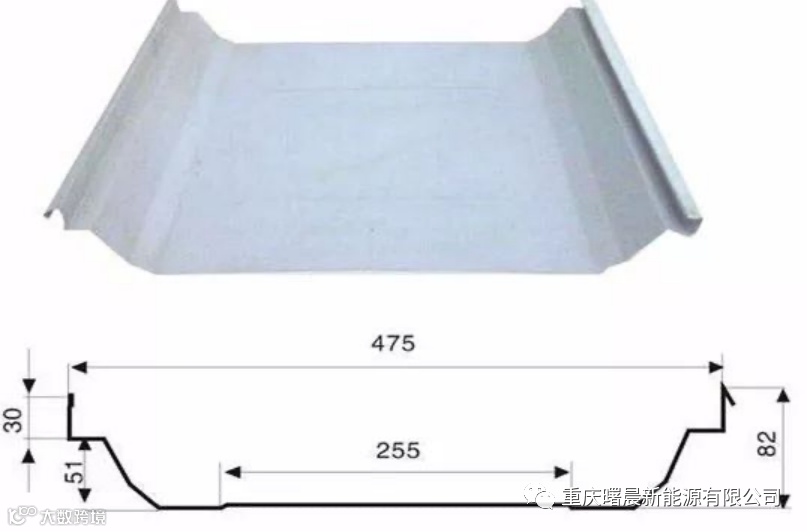

角驰型彩钢瓦
立锁边型彩钢瓦

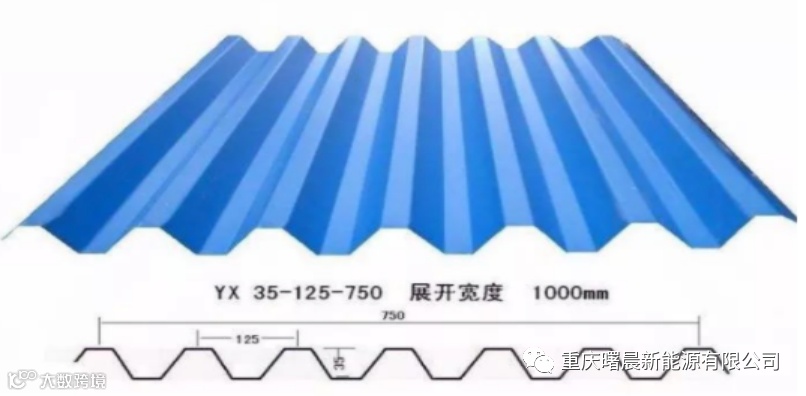

梯形彩钢瓦

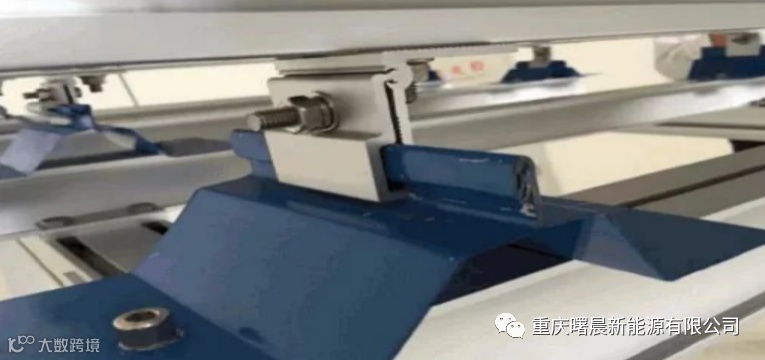

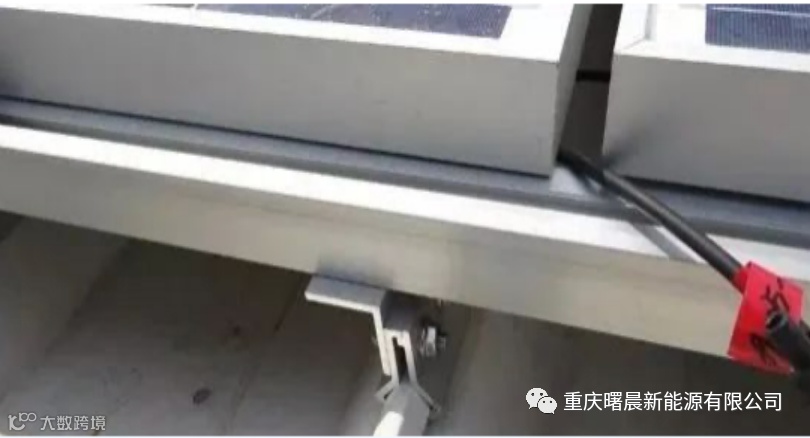

2、安装方式根据不同的彩钢瓦形式，可选择相应的夹具或者支座基础，其安装方式如下图：
角驰型彩钢瓦安装方式

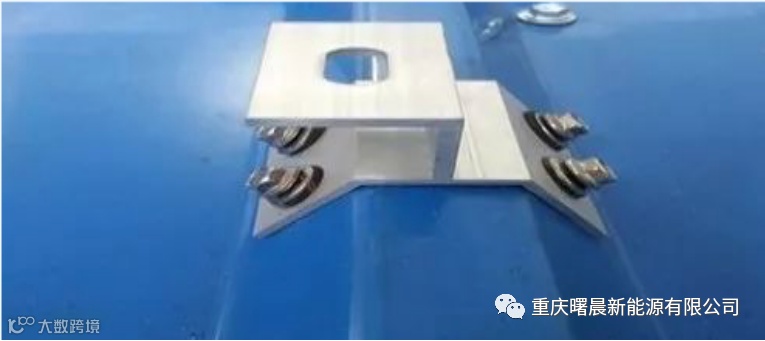

直立锁边型彩钢瓦安装方式
梯形彩钢瓦安装方式
由于角驰型和直立锁边型彩钢瓦，其安装方式可以直接采用夹具作为屋顶分布式光伏组件的基础，没有破坏彩钢瓦的完整性，因此这两种形式的厂房屋顶很适合做屋顶分布式光伏电站，不会破坏屋顶，不会引起防水问题。而梯形彩钢瓦屋顶由于光伏组件支座的安装方式破坏了彩钢瓦的整体性，因此存在漏水隐患，此种形式的安装方式要做好防水措施。
3、荷载要求
彩钢瓦屋顶建设光伏电站，由于安装固定主要是夹具，重量并不是太大，所以对屋顶承载力要求并不是很高。彩钢瓦屋顶一般为不上人屋面，根据《建筑结构荷载规范》（GB50009-2012）规定，不上人屋面的活荷载的设计标准值为0.5KN/m2（50kg/ m2），实际光伏产生重量一般不到20Kg/m2，因此，此种荷载一般满足建设要求。

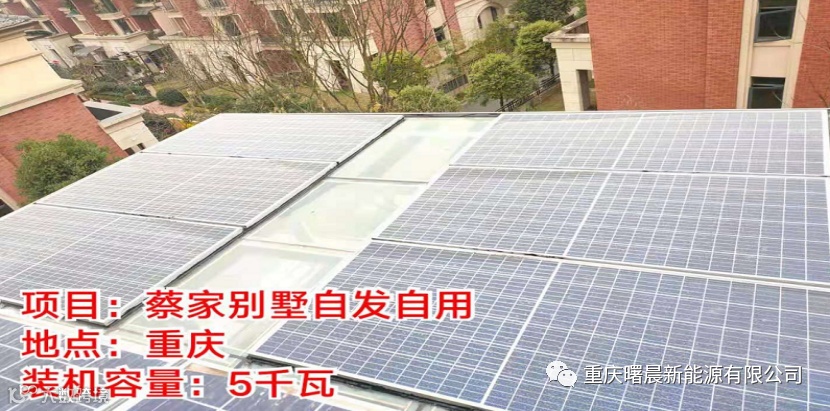

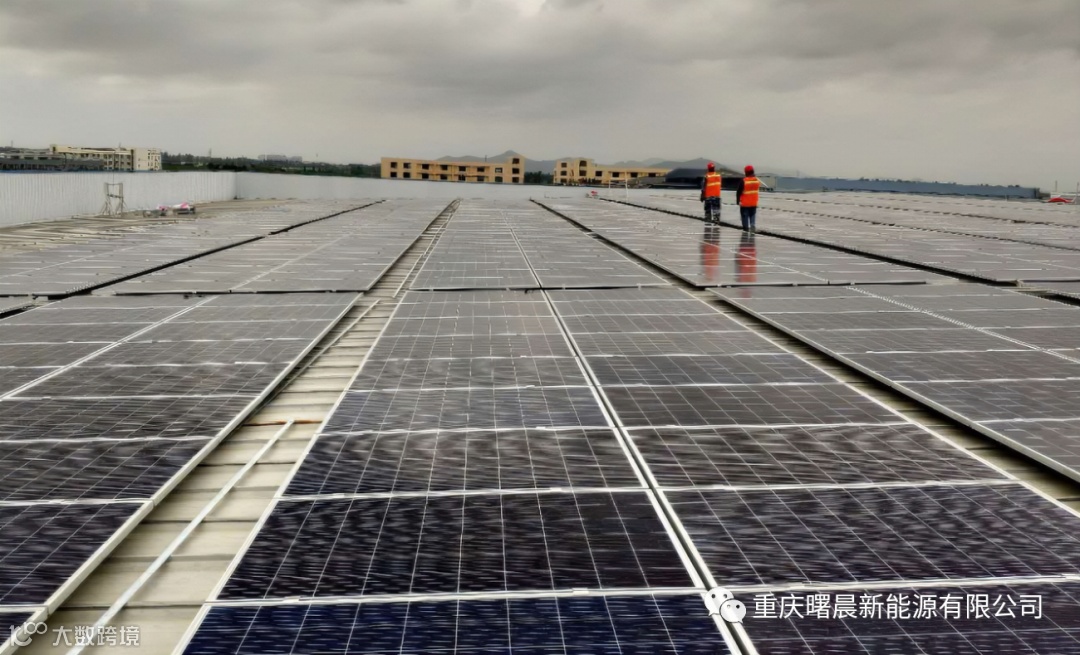

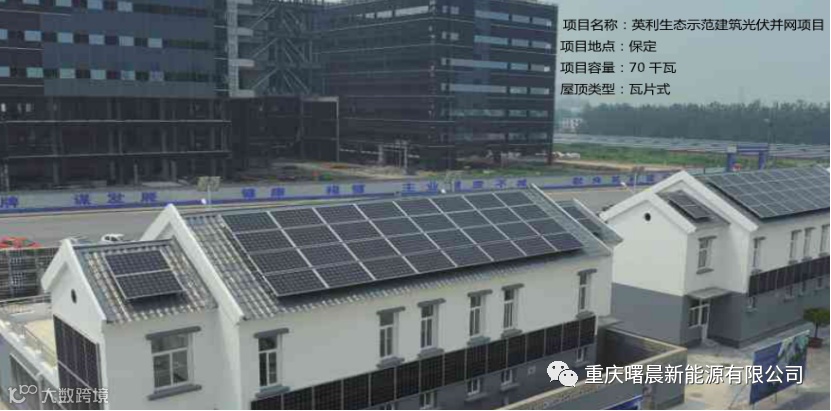

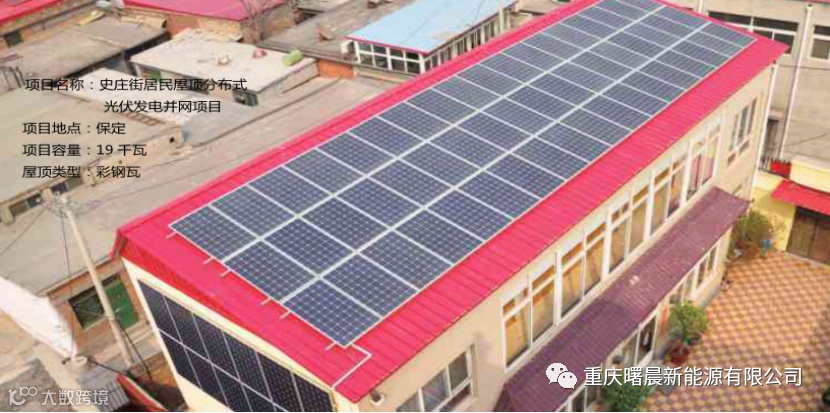

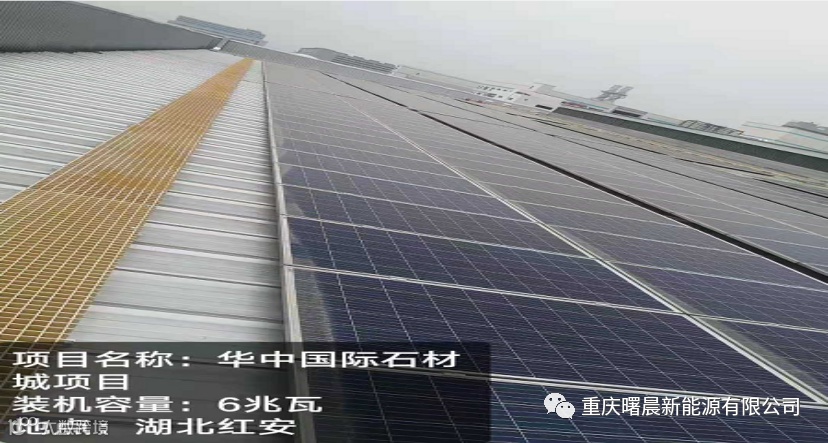

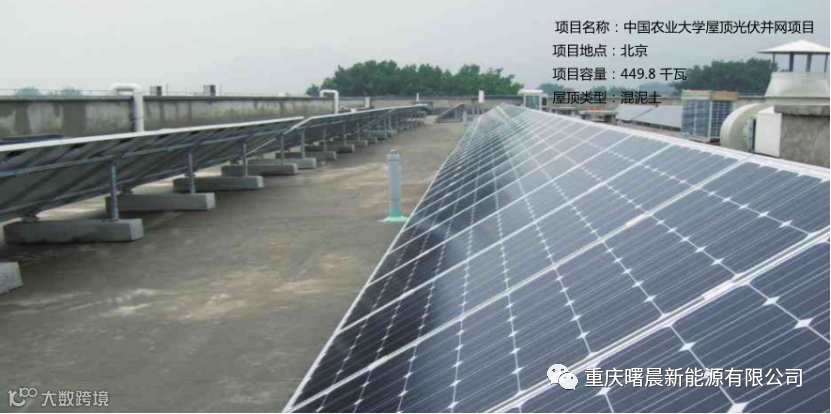

公司业绩展示
