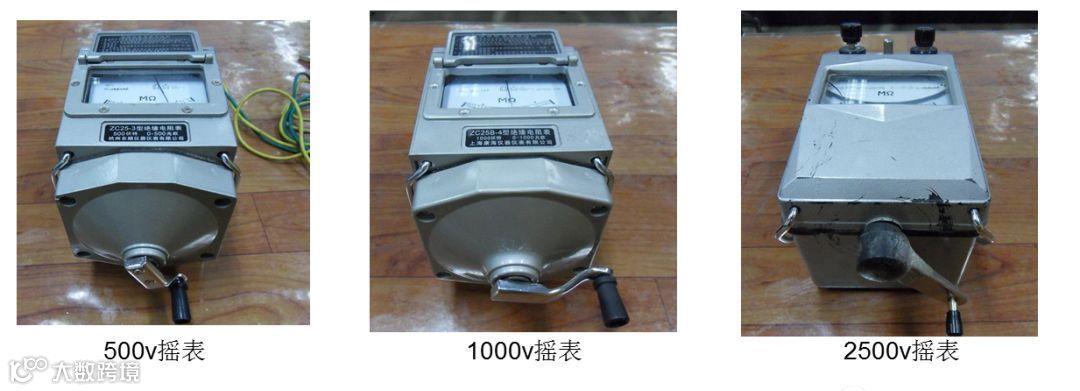

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。摇表的额定电压有500V、1000V、2500V等几种。

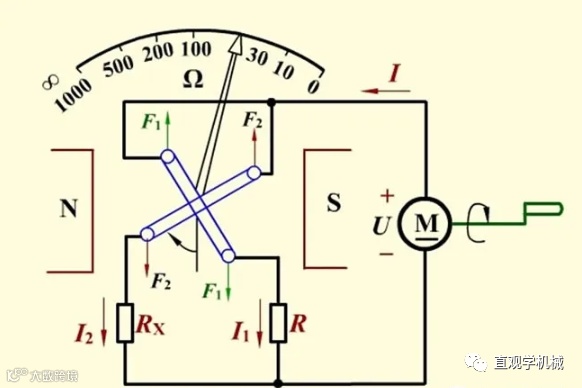

兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。发电机是兆欧表的电源，可以采用直流发电机，也可以采用交流发电机与整流装置配用。直流发电机的容量很小，但电压很高（100-5000V）。磁电式流比计是兆欧表的测量机构，由固定的永久磁铁和可在磁场中转动的两个线圈组成。

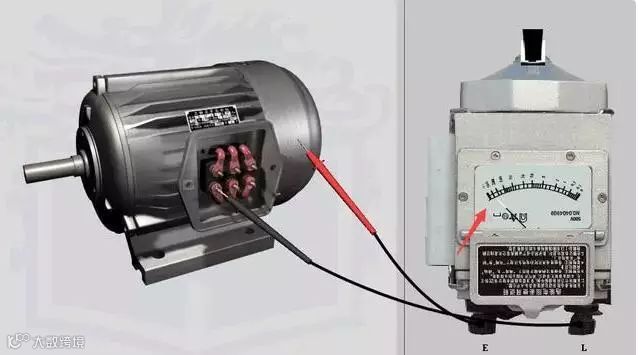

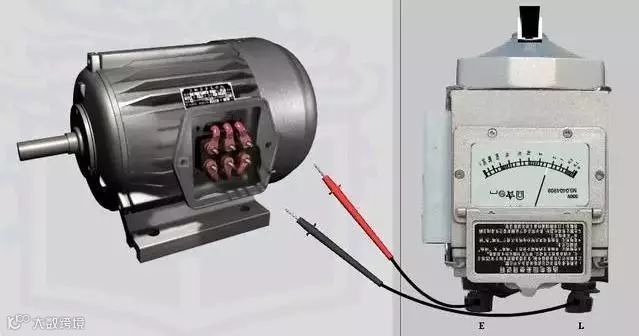

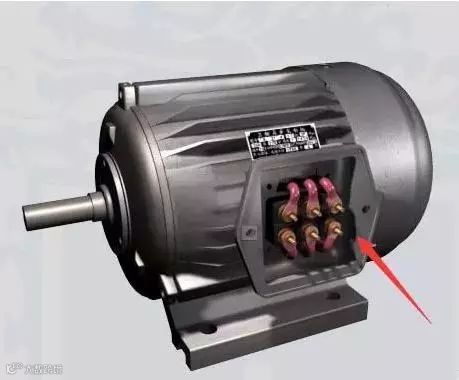

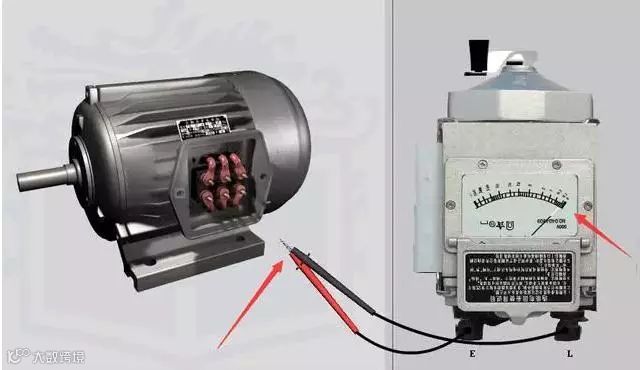

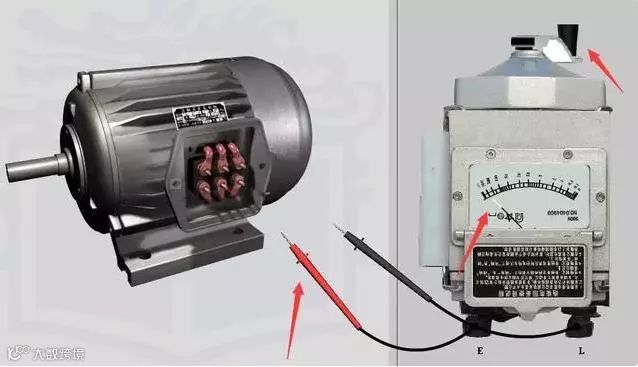

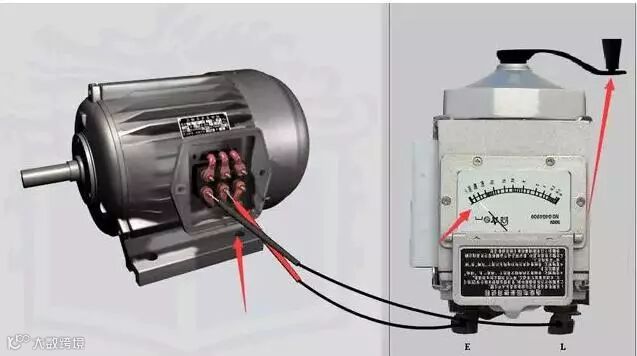

从下面7张图我们了解一下摇表的用法：

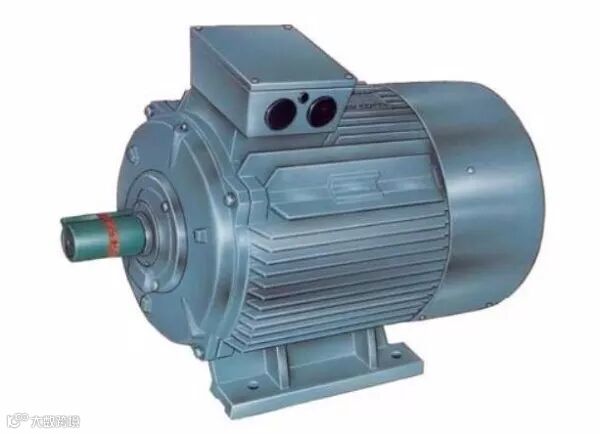

判断电动机的好坏其实有很多方面，具体判断简单一点的说有下面几个，你不妨参考参考。
首先，总结一下如何判定三相异步电机线圈的好坏，要用什么仪表检查：
1、兆欧表：可用于电机相间和相对地间的绝缘电阻测量，并且不可小于0.5兆欧。用500V兆欧表测绝缘电阻大于0.5M说明是好的，低于0.5M说明电机坏了，但这只是外观判断，对于匝间短路相间击穿只有拆开解体检查。
2、万用表：用于检查电机线圈通断的测量。
3、单臂电桥 ：精确测量线圈电阻，可以知道每相线圈的电阻是否接近。
电动机的故障无非就是两大块：机械和电气。
机械方面有：
1、轴承是否缺油或者损坏，
2、端盖是否“跑外套”，轴承是否“跑内套”
电气方面的主要有：
1、绝缘电阻是否合格
2、三相直流电阻是否合格，用双臂电桥测量。
3、转子是否断条，电动机的直流电阻是判断电动机的重要依据。
如何检测电机的好坏？
1、摇表摇：500V的摇表即可，摇三个接线柱上的线对电机外壳的绝缘阻值，应该在0.5M欧以上就说明没有对地短路。
2、万用表测：测A、B、C三相间的阻值，是否相等，应该是差不多，差的太多也能转，但是用不长了，记住电机越大，阻值越小！但不能三相都为0欧，除非你是特别大，如50kW以上的电机。记住如果是调速电机的6个端子，阻值可不一样。
3、检查轴承、风扇，一般缠电机就让全换了。因为有时候轴承抱死也会烧电机。
4、电机的空载电流一般为额定电流的10％～50％，有时电机空转电流还为零。
5、电机额定电流运行时，是满负荷运行，输出功率基本为100％。运行电流小，说明电机输出功率变小，是轻负载运行。
6、没有三相电，找一个洗衣机的启动电容，接220V也可转。
如何检测交流单相电机的好坏?
End
