内容概览
PK演示产品：徕卡MS60 PK 法如三维激光扫描仪
一、地铁检测PK
参数PK
MS60
全站仪设站，点云自动拼接，无需标靶
250 Hz/50 m，精度± 0.8 mm
1000 Hz/50 m，精度± 1 mm
0.5秒高精度全站仪
点云现场扫描现场查看浏览
全站仪操作习惯，普通测量人员易操作
完善配套隧道处理解决方案
PK
FARO
需标靶，人工后处理拼接
25米时，90%反射率时为0.5mm
25米时，10%反射率时为1.1mm无全站仪功能
点云现场扫描需要后处理才能查看浏览
专业操作人员
配套隧道处理解决方案不完善
主要PK内容：
在指定的地铁区间，进行往返扫描两期，这两期数据剖断面，进行对比，看这两期的隧道形变量。
两期数据分别与设计断面进行对比分析。
后处理软件对隧道断面批处理能力。
法如扫描仪测量结果：
两期的隧道形变量变化区间很大5毫米有的甚至到达厘米级
两期数据分别与设计断面进行对比分析，法如已经有近一个月没有提交相关结果，领导认为做不到。
后处理软件对隧道断面批处理能力，法如基本没有过多涉及。
基于法如的结果：
桩号：3+840~3+940区间段扫描两期，进行断面对比，看形变量
两期数据分别与设计断面进行对比分析

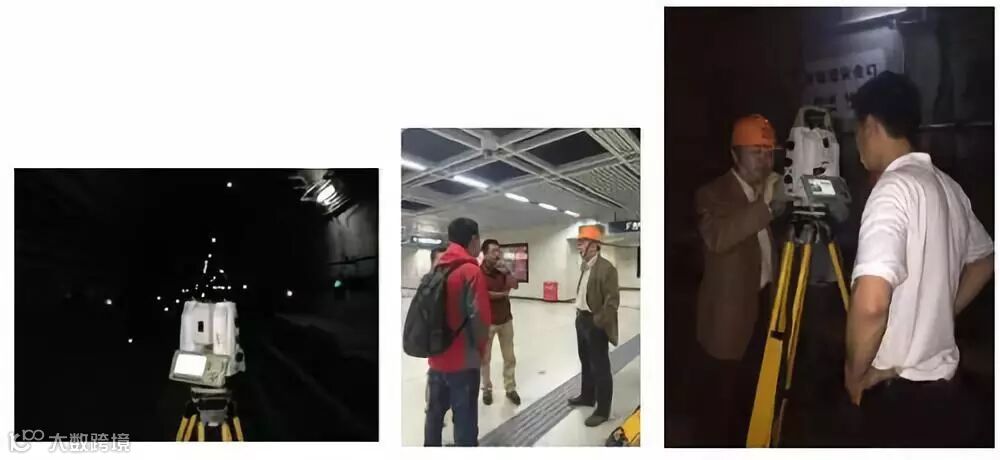

获取两期点云数据：

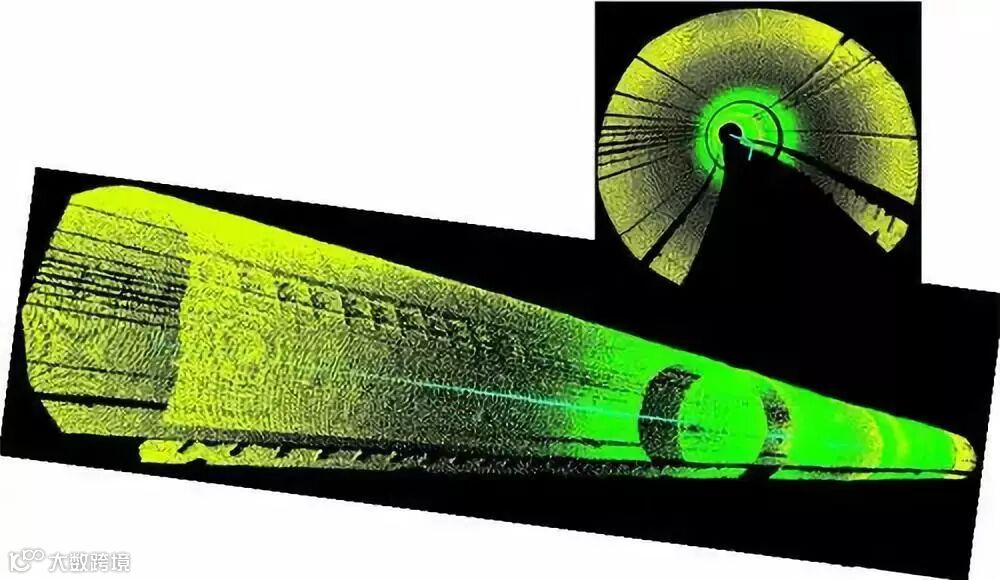

现场测量，现场即可查看浏览点云

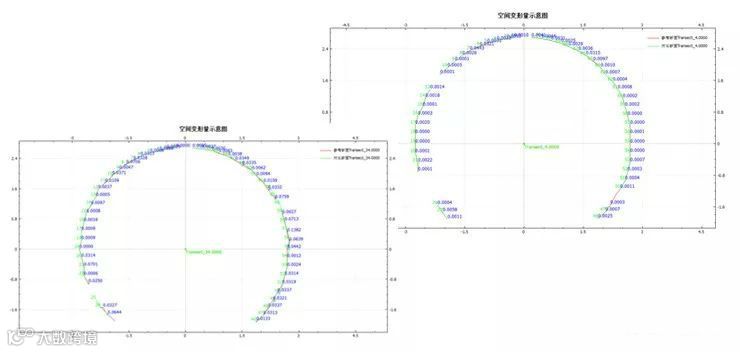

两期点云断面对比分析：
MS60两期数据生成断面对比，总体上变化很小，优于1毫米，凸显MS60超强的稳定性能

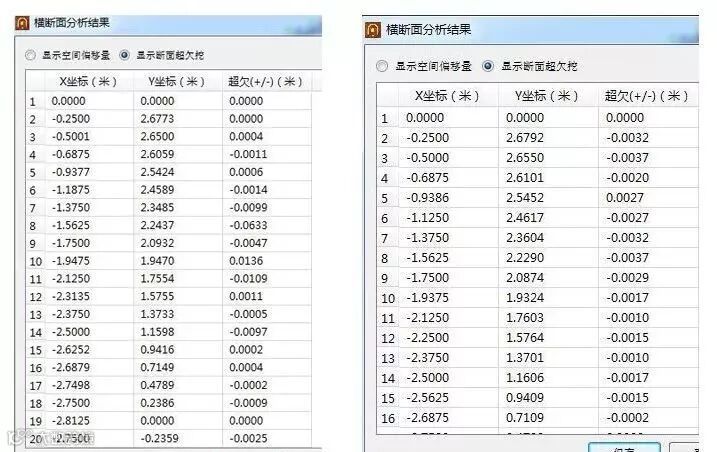

两期点云断面对比数据分析：

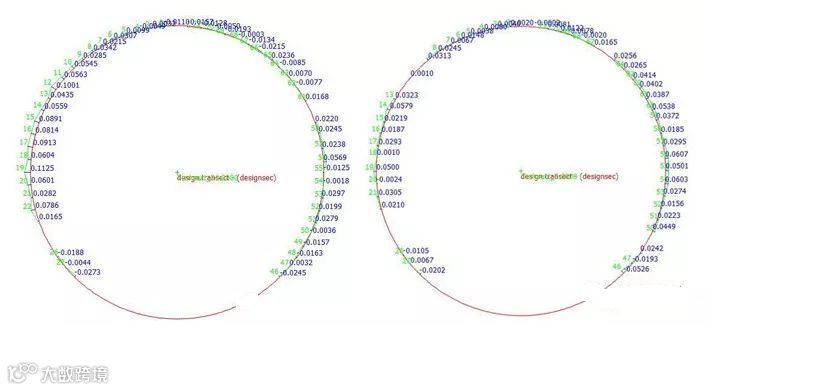

一期点云设计断面对比数据分析：

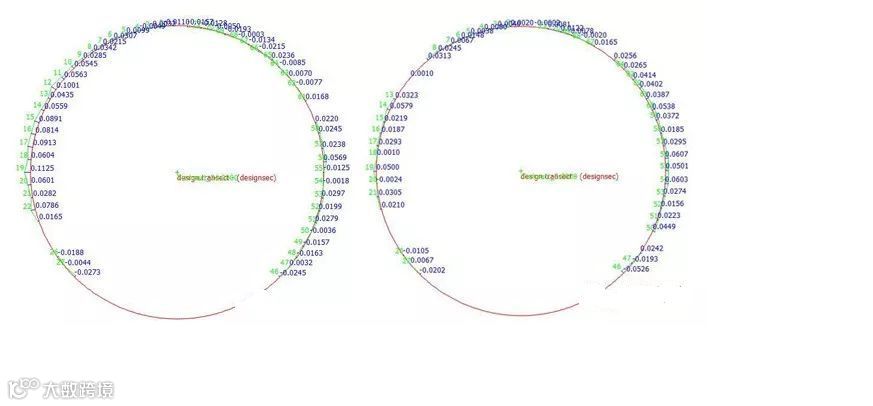

第2期点云设计断面对比数据分析：

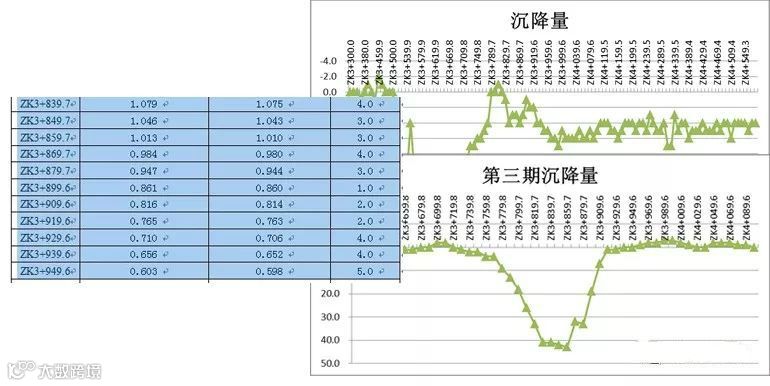

根据项目提供数据分析：
两期沉降量约5mm。
与设计断面对比时考虑最大沉降量根据分析，结果满足要求
根据项目主要技术领导的反馈：
两期数据对比分析来看，结果满足他们的要求，达到他们的预期，MS60扫描测量稳定性很好。
MS60配套隧道形变监测软件满足他们的使用要求，数据可进行批处理，直接打印出成果，报表格式也符合他们的使用习惯。
外业扫描到内业成果提交迅速使用MS60综合考虑，既是0.5秒全站仪又是扫描仪，仪器综合使用率高。
