【应用案例】徕卡Pegasus:Backpack在公路勘测中的应用 ​
>

【应用案例】徕卡Pegasus:Backpack在公路勘测中的应用 ​

【应用案例】徕卡Pegasus:Backpack在公路勘测中的应用 ​ 欧徕测绘
2020-04-28
0
导读：一、项目背景 高速公路的新建和改建一直是城市的经济血脉，想要新建和改建就需要提前进行野外勘测，才能有效的进行

一、项目背景

 高速公路的新建和改建一直是城市的经济血脉，想要新建和改建就需要提前进行野外勘测，才能有效的进行公路设计工作；但是野外环境复杂，常规测量手段投入人力多，作业效率低下；采用无人机等又无法解决植被覆盖密集的区域，很难保证适用于所有地形，为此安徽合肥交通勘察院选择了全新的技术手段——徕卡移动测量背包进行试点勘测，它外业只需单兵作战，即可轻松解决野外勘测难点。
二、项目时间和地点
2019年4月份，安徽合肥段高速
三、项目实施所用设备
徕卡Pegasus Backpack背负式移动扫描系统
四、项目实施过程描述
4.1 外业采集
徕卡Backpack背包具有Fused slam和Pure slam两种采集方式，Fused slam为运用GPS+IMU惯导定位，Pure slam采用IMU惯导+slam算法定位，本项目采用Fused slam即室外采集模式，历时三天分别在安徽省采集四块测区，分为丘陵，高速公路林地等地形。

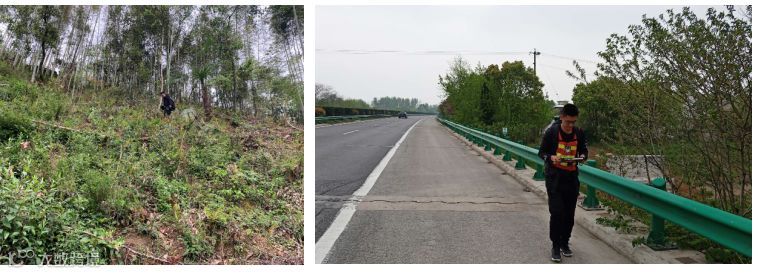

图1 野外数据采集现场
4.2 内业数据处理
徕卡移动背包配备了Pegasus Manager全自动挂机处理软件，只需设置好参数选项，勾选处理步骤，即可一键式自动挂机处理数据。获取点云数据后，我们采用徕卡Cloudworx软件直接调用到3DReshaper当中，进行自动滤波和生成DTM模型。

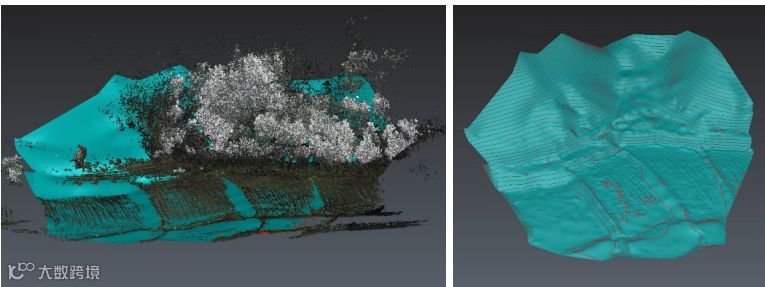

图2 点云滤波生成地面DTM模型和自动等高线
将自动提取的道路中线导入3DReshaper中，设置好起始里程和断面间距，即可自动生成道路断面。

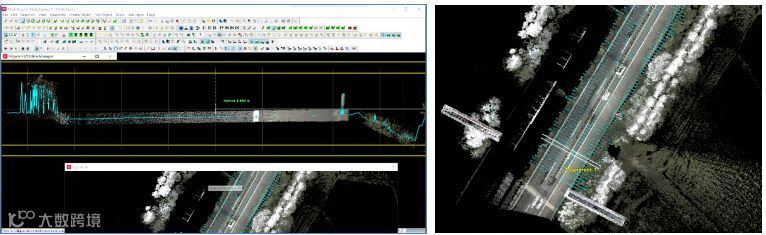

图3 自动提取道路中线边线和道路断面
五、成果展示

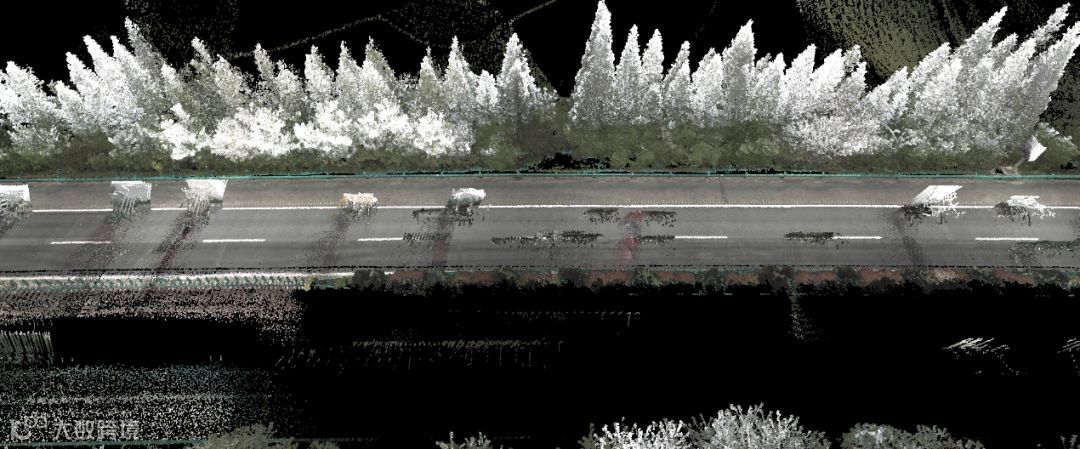

图4 公路点云成果

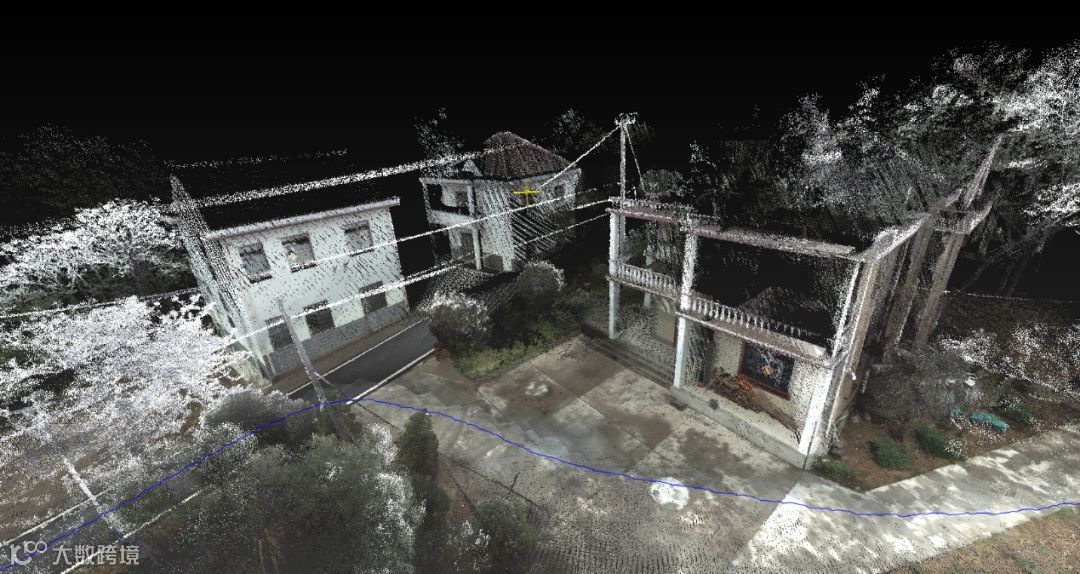

图5 农村房屋成果
六、结论
尽管该项目中有丘陵，林地，高速高路，现场环境较复杂，但是徕卡Backpack依旧出色的完成测量任务，显示出徕卡Backpack的稳定性。最终提交给客户DEM，等高线和断面等成果，成果精度满足项目需求。全新的移动扫描内外业解决方案，在效率和成本上，远优于传统测量方法，给客户带来了生产效益的大幅提升。
