导读：一、项目概况遇水架桥，逢山开隧道是高速公路建设中的常见场景，在隧道施工阶段，超欠挖、开挖方量计算一直是隧道施

遇水架桥，逢山开隧道是高速公路建设中的常见场景，在隧道施工阶段，超欠挖、开挖方量计算一直是隧道施工测量的重点，常规手段存在测量不准、效率低的问题。

中铁某局承建了江西至湖南新建高速公路的一条隧道，全长约3km，为了快速高效获取初支、二衬阶段隧道超欠挖信息、准确计算方量，他们采用了徕卡HDS隧道施工测量解决方案来为工程项目保驾护航。

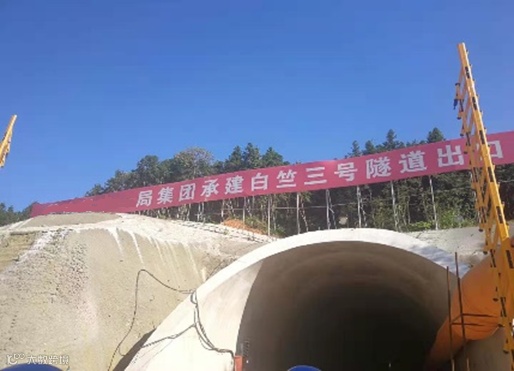

图1 项目现场

二、作业流程

2.1、现场踏勘：现场查看隧道内部环境，确定仪器设站位置并放置好标靶，标靶架设到控制点上，作为后续坐标转换的数据基础。

2.2、数据采集：采用徕卡RTC360标配脚架，卡口式安装，无需对中与整平，即放即测，扫描加拍照单站采集不到2分钟。搬站时通过VIS视觉追踪技术实时自动拼接，本次作业共扫描5站，耗时约12分钟，共采集约200米隧道。

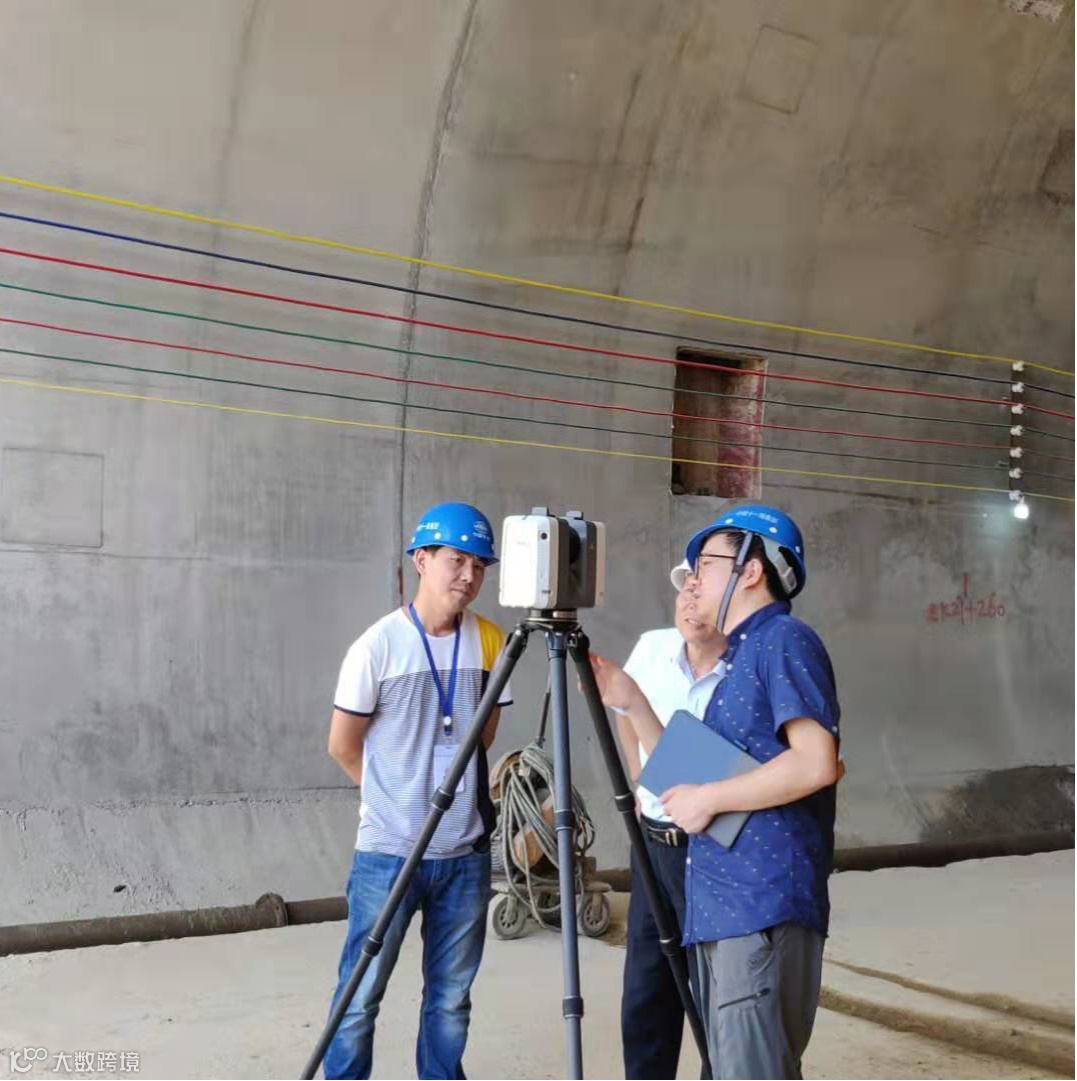

图2 现场数据采集

2.3、数据处理

2.3.1、数据导入与拼接：向导式操作，一键拖拽，导入Cyclone Register360 中，点云自动拼接，生成专业报告。

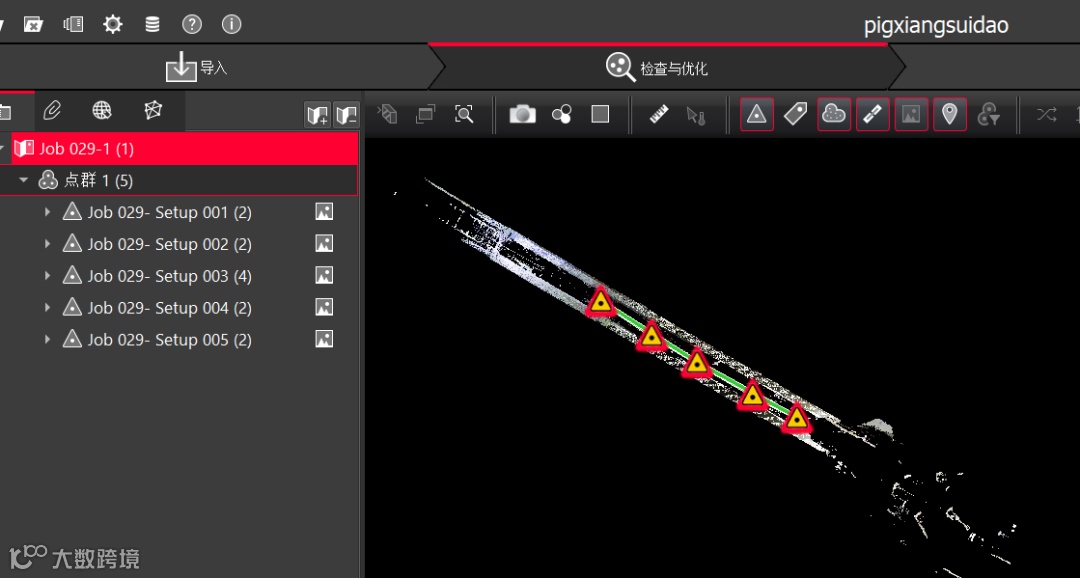

图3 数据导入与拼接

2.3.2、坐标转换：提取现场布设在控制点上的标靶，匹配控制点坐标，获取当地坐标，与设计成果无缝对接。

2.3.3点云去噪：删除噪点，排除对成果的干扰，浏览更直观。

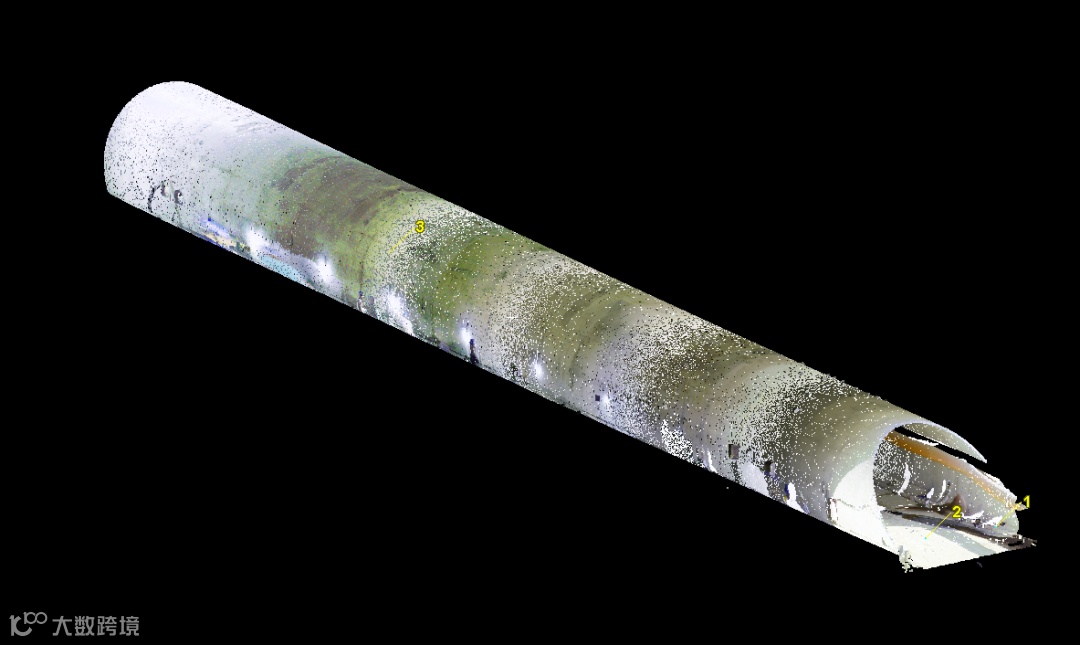

图4 点云成果

三、成果展示

3.1断面提取：在HDS隧道施工测量软件中依次导入设计轴线、设计断面、隧道点云，指定需要计算的始末里程，以及断面间隔，一键自动批量提取断面，也可以提取任意指定位置的断面。

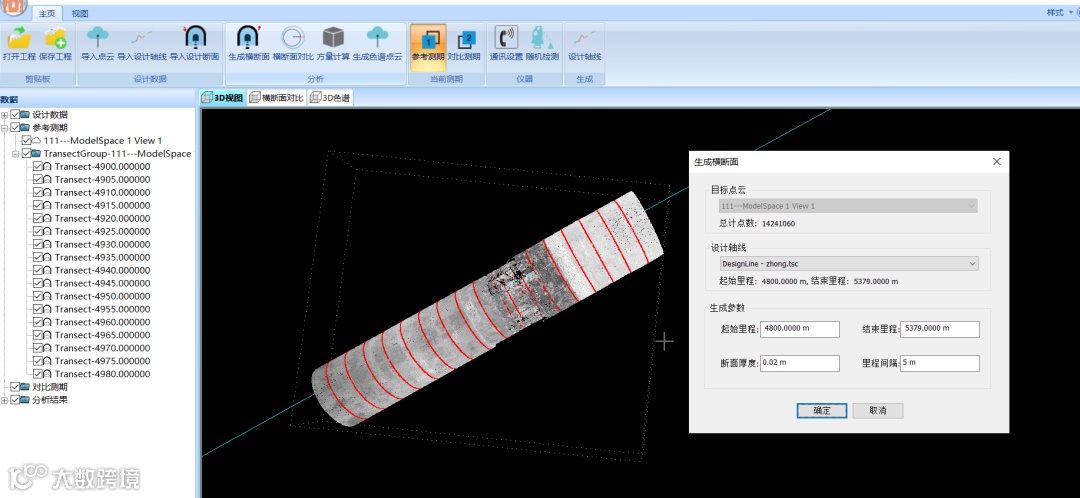

图5 批量提取断面

3.2超欠挖分析与方量计算：指定参考断面，选择一个或多个测量断面进行横断面对比，生成超欠挖对比图，一键自动计算区间超欠挖和二衬方量

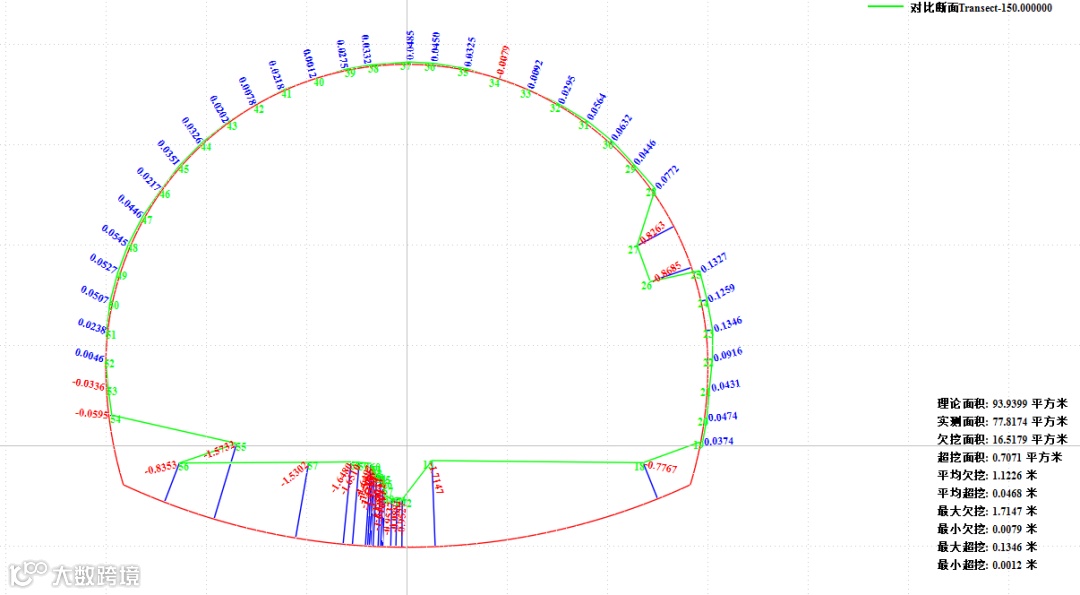

图6 超欠挖对比

3.3色谱图：根据点云超欠挖分布生成色谱图，直观反映整体的超欠挖分布。同时可以连接放样机器人，现场放样，指导施工人员作业。

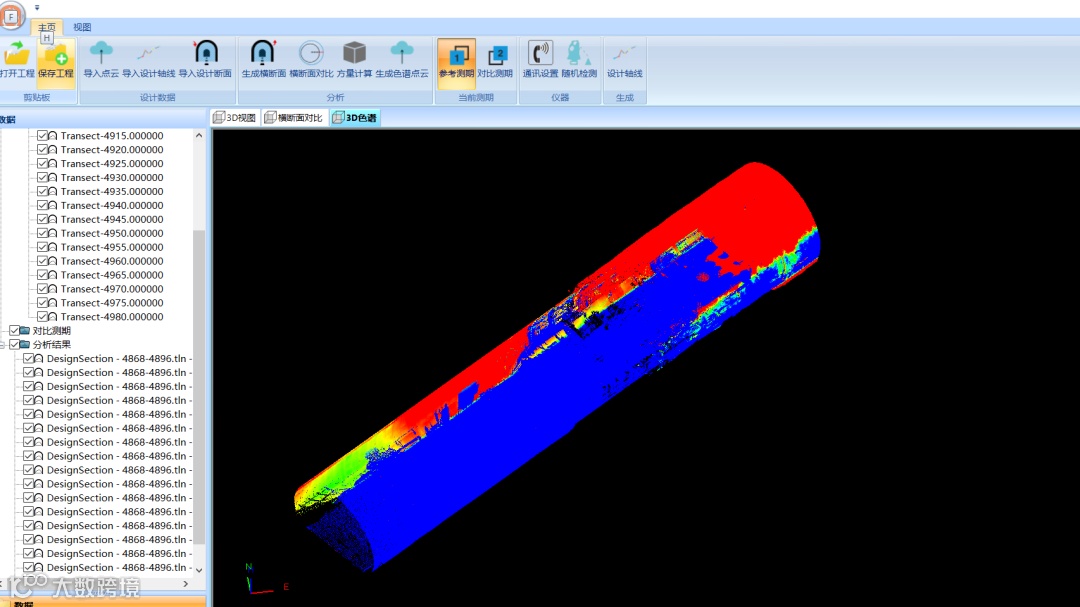

图7 隧道三维色谱点云

1、徕卡RTC360 小巧轻便，操作简单，扫描效率高，可以极大提高外业作业效率。

2、数据精度高，数据全面可以分析任意里程断面，可以避免因数据遗漏，导致返工。

3、HDS隧道施工测量程序，简单高效，获取断面，超欠挖土方量等要素，同时可以连接放样机器人，进行现场放样，指导施工。

4、多期数据对比，可以直观的掌握项目工程进度状态。
