导读：应用背景塑石假山由于内外表面褶皱多不规则或者规模特别大，其施工面积精确测算的难度高。

一、应用背景

塑石假山由于内外表面褶皱多不规则或者规模特别大，其施工面积精确测算的难度高。常规方法一般有丈量、投影、钢丝网、公式、贴报纸等，存在以下问题：

作为一种新型测绘技术，三维激光扫描可以有效解决假山面积难测的困难。徕卡BLK360迷你激光扫描仪具有轻小便携、速度快、采集全面、计算精度高，操作简单等优点，可以直接非接触采集海量点云，软件一键输出面积结果，非常适合假山类不规则物体表面积的测算。

二、项目情况

深圳市极光点云技术有限公司承担某游乐场大型假山内外表面积测算项目，项目工期紧张，精度要求高。该假山占地估计一万平米，高度20余米，并且测量中无法靠近。最终，采用徕卡BLK360三维激光扫描仪搭配3D Reshaper软件的方案，圆满完成了该测算任务。

1、点云采集

灵活采用徕卡BLK360的中分辨率或低分辨率，一站点云和照片的采集仅需2-3分钟，共扫描站点106站，站点位置如图1所示。

2、点云拼接

利用Register360软件进行点云拼接，拼接误差小于10mm，得到整体点云，如图1所示。

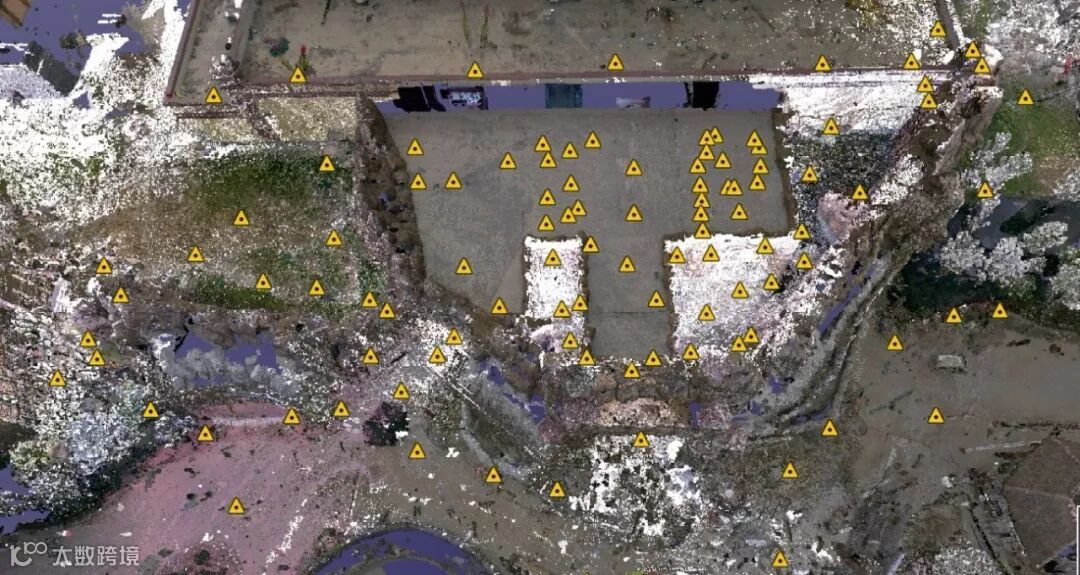

图1 徕卡BLK360测站位置（黄色三角）与采集的点云

3、3D Reshaper建模和计算表面积

点云导入3D Reshaper中，软件建模功能自动将点云拟合为Mesh格网，并一键计算，获得假山模型的表面积为1xxxx㎡(数据保密)。

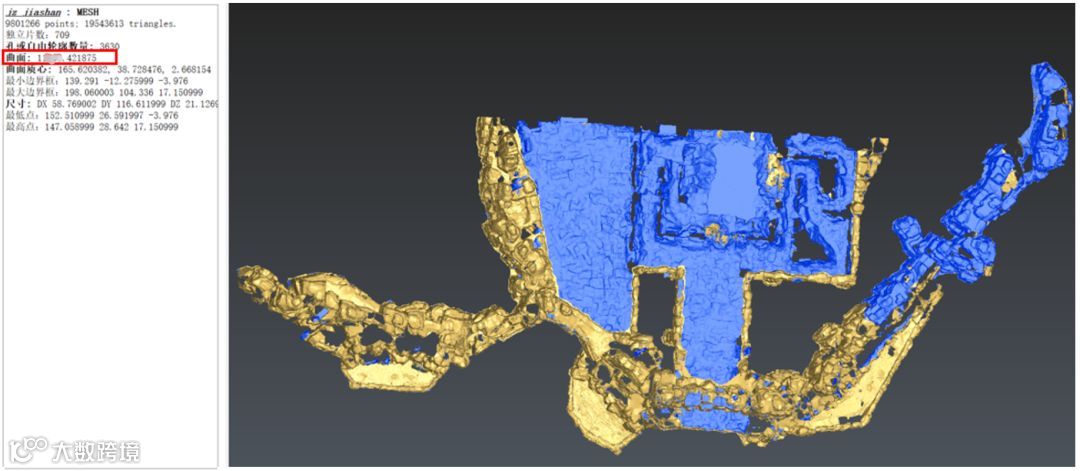

图2 3D Reshaper直接计算假山表面积

4、计算竣工投影面积

基于点云可以快速进行假山竣工投影，得到总投影面积9xxx㎡(数据保密)。

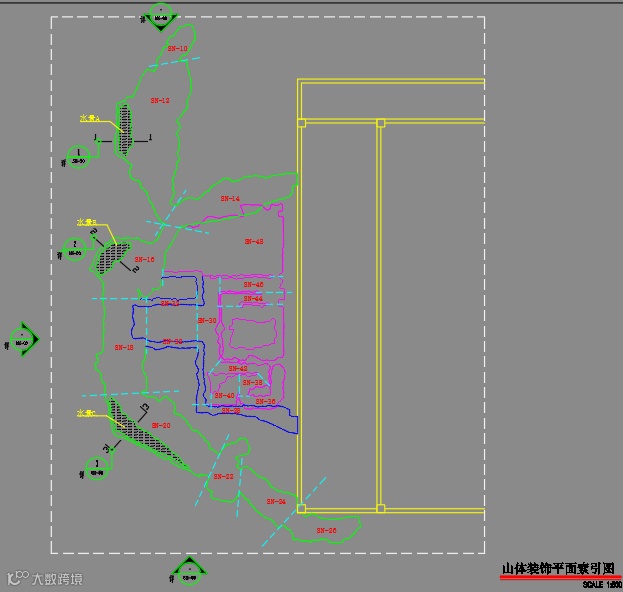

图3 假山全部分块的平面图和总投影面积

假山塑石传统测算方法“投影面积乘高乘系数”，需要花费大量时间绘制投影计算投影面积不同，相比起来基于点云的软件计算可以一键完成，而且精确度远高于传统方式。

5、计算藤蔓长度

基于徕卡BLK360获取的数据，还可以利用交互式CAD软件计算表面装饰用藤蔓。藤蔓共分94段线，总长度为480.8m。

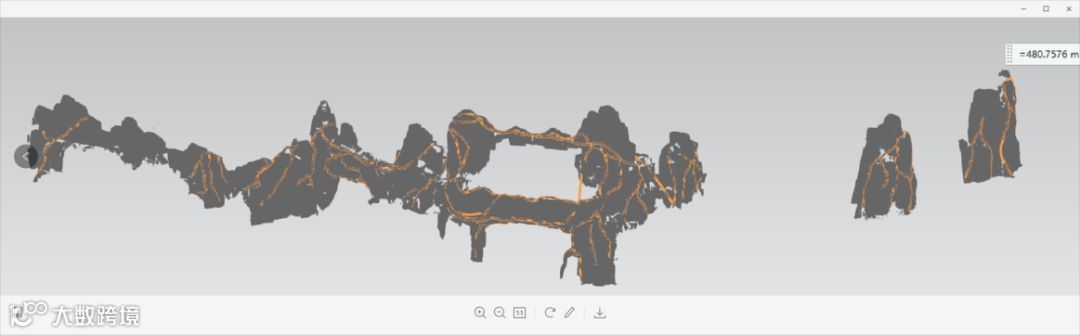

图4表面藤蔓长度的计算

三、总结

徕卡BLK360在各型园林和大型景观，特别是假山塑石类不规则结构的测量上有独特的优势。适用于竣工验收等方面。

1、精度高，避免了经济损失：徕卡BLK360轻小便携，设站简单灵活，可深入扫描皱褶、遮挡部分，大大减少了扫描死角，避免模型缺失；海量点云更真实、更准确还原细节。

2、速度快，提高收益：扫描效率高，数据处理快，成果输出简单，大大节省了时间，降低了成本。

3、成果更丰富：一次采集，多次利用，除了计算表面积，还可计算投影面积、体积、藤蔓长度，生成三维模型存档等。
