在历史街区改造、老旧建筑改扩建、街道外立面景观亮化提升、外饰面翻新整治等项目中，立面测量都是必不可少的工作。
目前常见的测量作业方式有全站仪、无人机、三维激光扫描等方式。传统的全站仪测绘方法，需要人工一个个采集特征点，作业效率低，人工采集的可靠性不能保证；而无人机绘图方法虽然效率高，但是精度却比较低。
三维激光扫描的方式最具优势，很好地解决了人工采数据的精度损失、效率低等问题，而且还具有作业简洁易学，成本低效益高，成果可重复利用的优点。

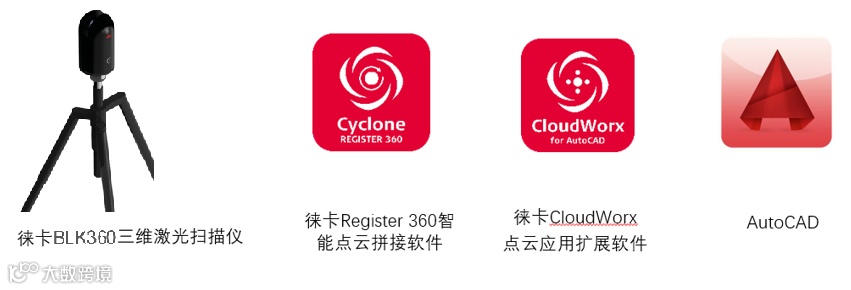

建筑立面测量解决方案
建筑物立面测量的工作流程
1) 外业数据采集
外业测量需要对测区范围内房屋的平面位置、外轮廓、标高等进行测量，以便内业绘制立面图。
而徕卡BLK360迷你激光扫描仪可以轻松实现数据采集：
体型小，重量轻，单手就可轻松举起，可满足低矮居民楼环境和大部分街道中的使用，减少外业负担；
内置HDR相机，可选择拍摄HDR全景照片用于点云着色，便于绘图参考、生成正射影像、对立面进行纹理贴图；
操作便捷，无需对中整平、放稳即扫、一键测量，无需附件，搬站简单，外业仅需一人即可，效率高；
2) 点云导入和拼接
将徕卡BLK360数据导入Register360软件，Register 360软件一键导入，同时完成基于点云的自动拼接，将多测站点云统一为同一坐标系下的点云。
软件利用重合点云拼接，过程简单，绝大部分场景的软件自动拼接，如需交互干预，可在Register 360中进行目视调整。
扫描数据快速完成导入

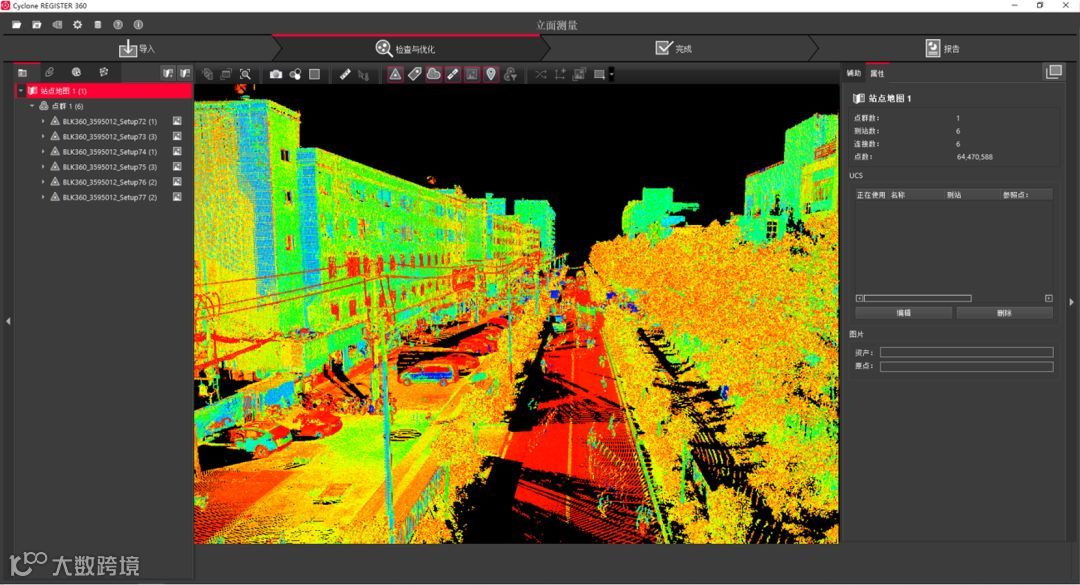

导入结束后，全部点云同时完成自动拼接，检查拼接精度。
3) CloudWorx for AutoCAD插件点云加载
CloudWorx for AutoCAD插件支持在AutoCAD中直接调用Cyclone数据库中点云。
CloudWorx插件提供了丰富的工具。为了绘制建筑立面图，首先利用方向工具调整临时坐标系，并调整立面点云为高程视图，以便在二维平面上绘图。然后利用裁剪工具将需要绘制的一面墙面点云独立显示，利用自适应画线工具可以快速绘制轮廓线。

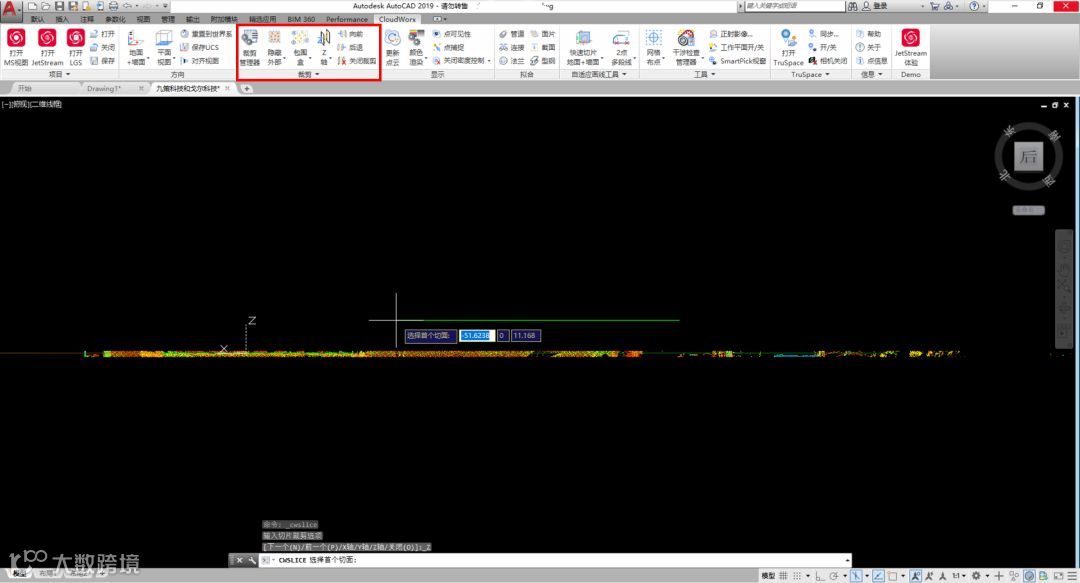

利用裁剪工具对点云切片
4) AutoCAD绘制立面图
然后可以使用AutoCAD的所有命令进行绘图作业，根据对精细程度的需求，描绘主墙体、阳台、窗户、各类附着物。在熟悉的界面下，用户无需改变习惯，减少了内业学习成本。

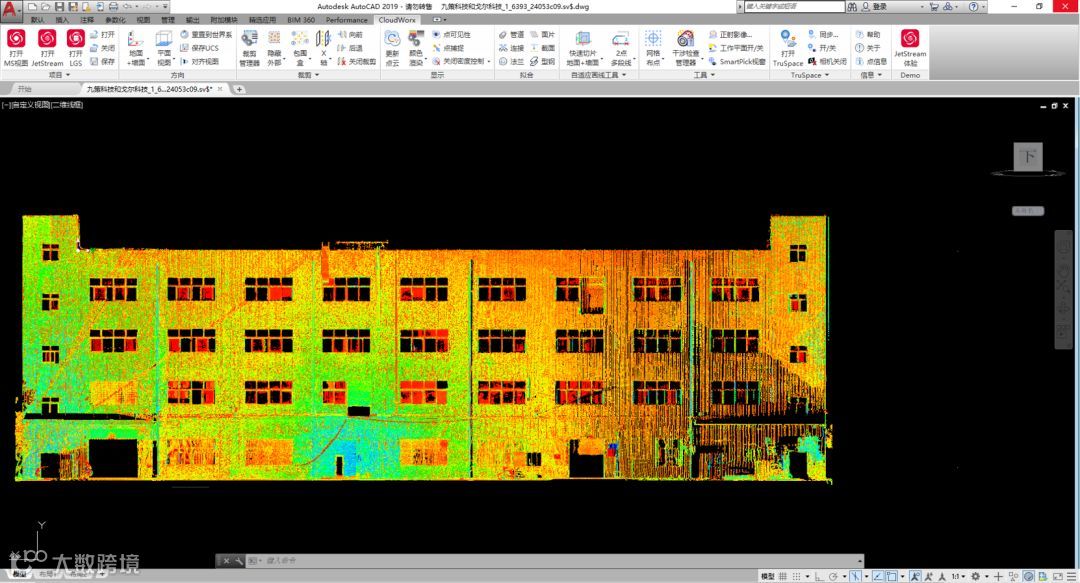

以点云为依据绘制立面图

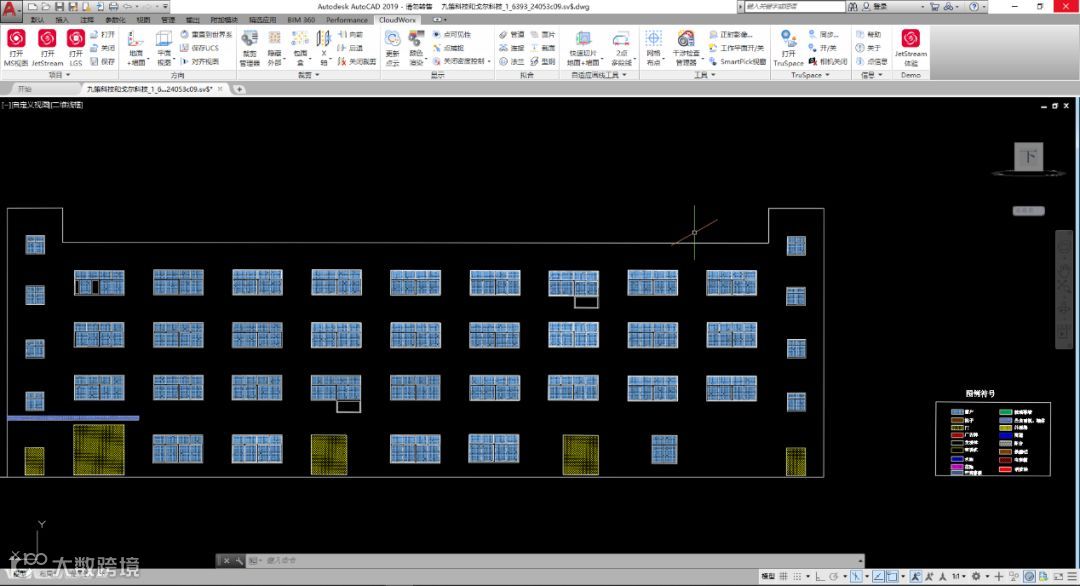

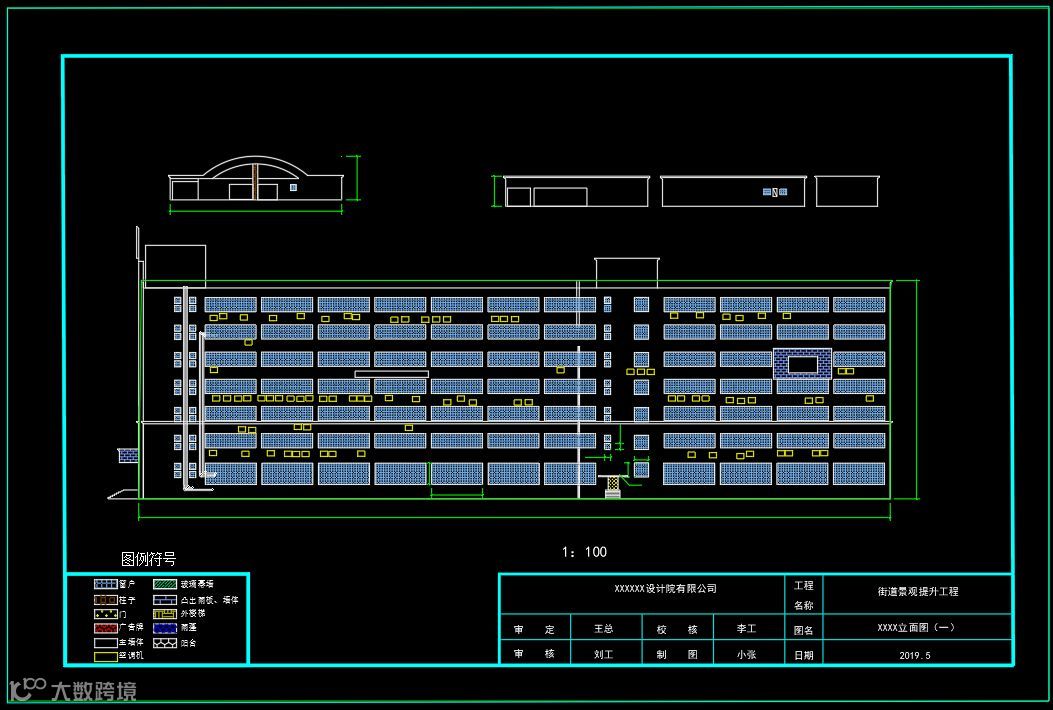

AutoCAD中绘制的立面图

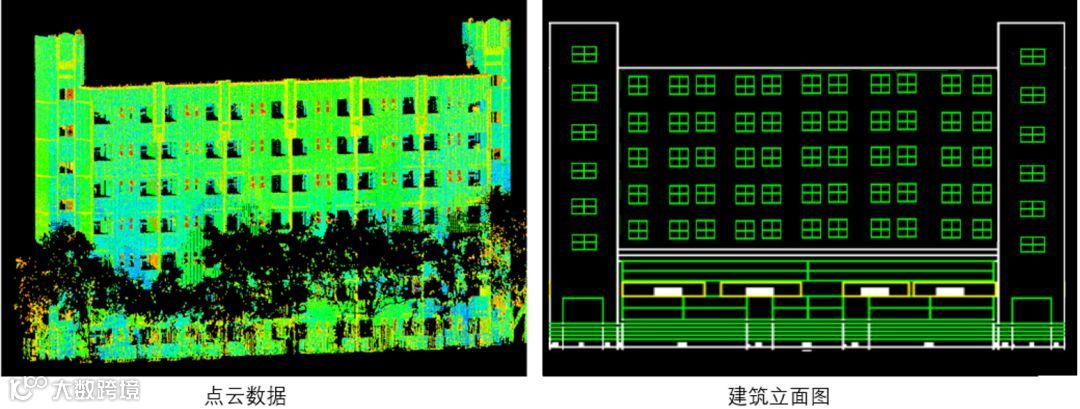

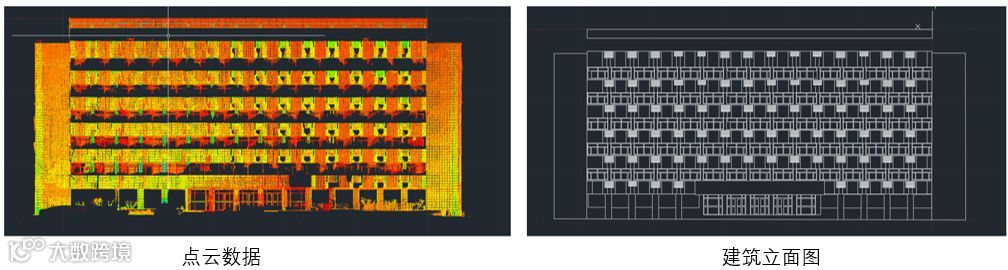

更多城市建筑立面成果展示
总结
徕卡BLK360可以快速获取测区内所有地物三维坐标和RGB信息，多测站点云自动拼接，通过对独立建筑物分割、裁剪、方向调整，实现了快速绘图。
1、 非接触式测量，采集轻松，保证人身安全
2、 每站三分钟，速度快，特别是在楼房密集处以及细节丰富、形状多样的建筑，徕卡BLK360充分发挥轻、小、快、简的优势，大大提高了作业效率
3、 细节更丰富，更有全面的纹理信息，生动形象，绘图更快速，让你快人一步，提前完成任务
