应用背景
体育比赛一直是人们关注的热点，不同运动所使用的场地也各不相同。其中自行车比赛场地赛道的尺寸、倾角、材质等都是经过严格设计筛选的。精密的设计、准确的施工是保证比赛顺利进行的基础。徕卡RTC360三维激光扫描仪，能够快速获取赛道三维信息，分析处理，提取各位置的高度倾角，对赛道水平、斜桁架的数量选取，位置摆放等都能提供直观的数据信息。多期数据对比分析时也能够检核赛道的变形情况，及时处理，保证场地安全可靠。
案例介绍
某体育场自行车场馆内部赛道需要整修维护，需要场地赛道各位置尺寸和倾角信息，在适当调整桁架支撑结构的同时，核查是否发生形变，是否满足场地使用安全规范要求。
整个场馆呈圆形，直径约140米，包含赛道、观众席，现场共扫描7站，其中6站均匀分布在赛道上，1站设在场馆中央，选择中分辨率扫描&拍照，整个外业作业时间不到20分钟。

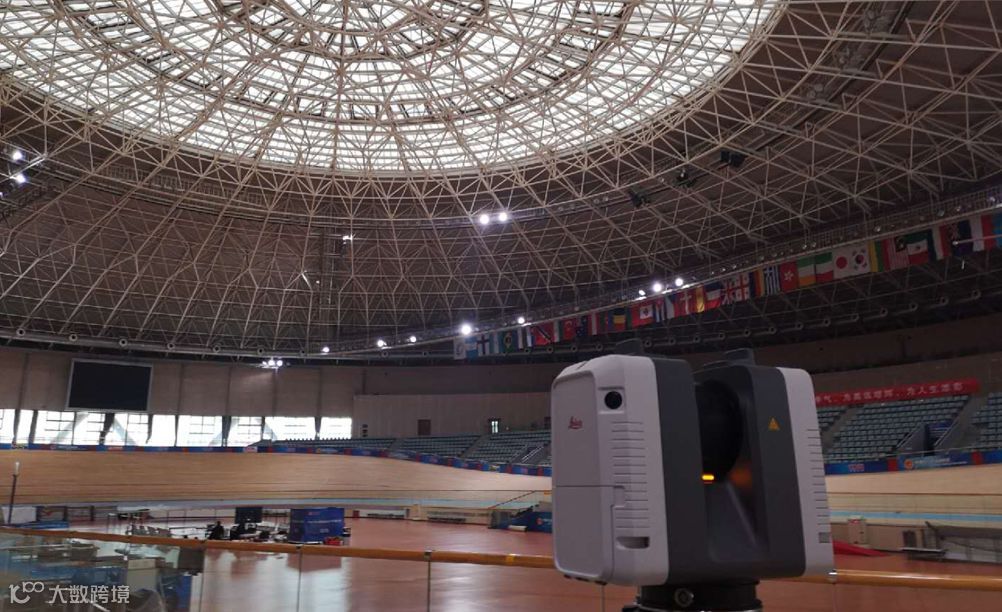

徕卡RTC360现场工作

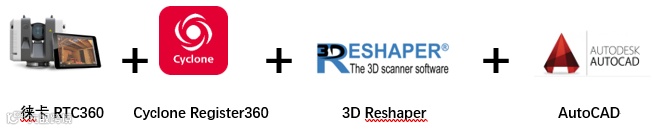

解决方案构成
作业流程
1、外业扫描：

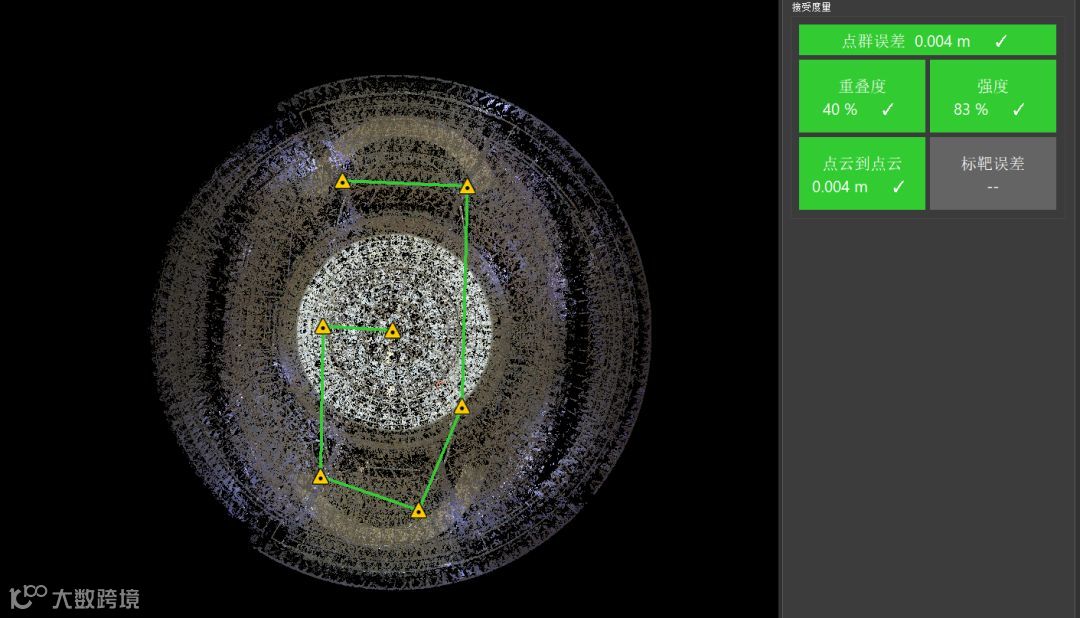

设站分布
2、内业处理：
数据传输：标配2个256G工业级U盘，快速传输，实现内外业同时作业，提高效率
数据处理：在徕卡Cyclone软件中自动拼接，无需人工干预，拼接精度高达4mm
点云去噪：利用框选和限制盒删除无用噪点，保留赛道整体，便于进一步处理

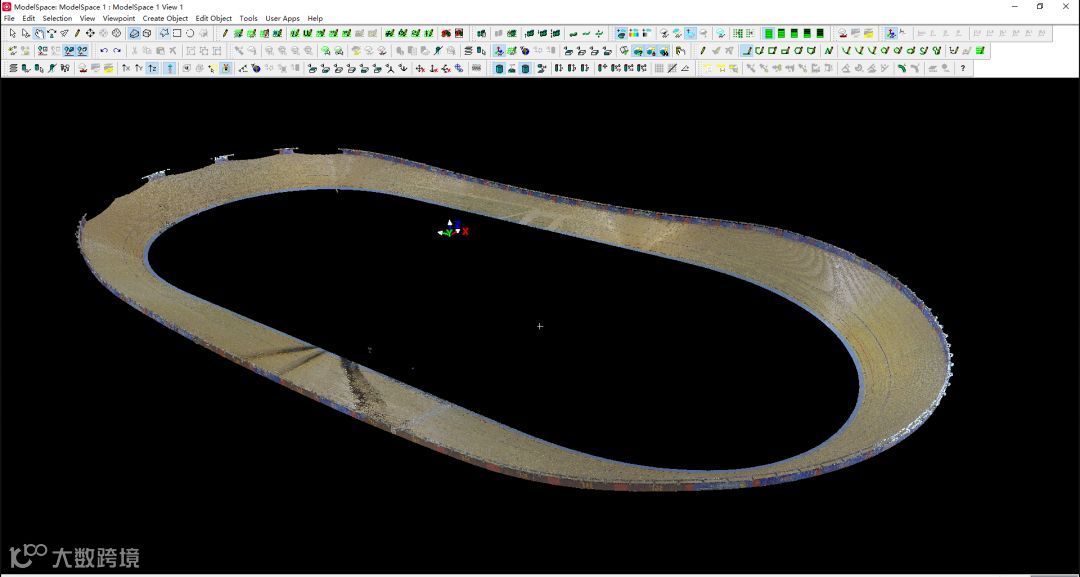

处理后的赛道点云
3、3DReshaper处理：
3.1 利用CloudWorx插件将点云数据导入3DReshaper中，生成3D网格

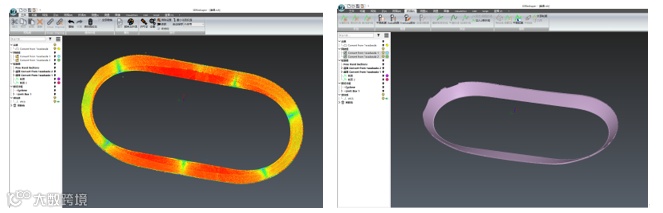

点云数据 3D网格
3.2 选中网格，通过特征线功能，提取赛道底部轮廓，并优化（保留赛道原始形态）

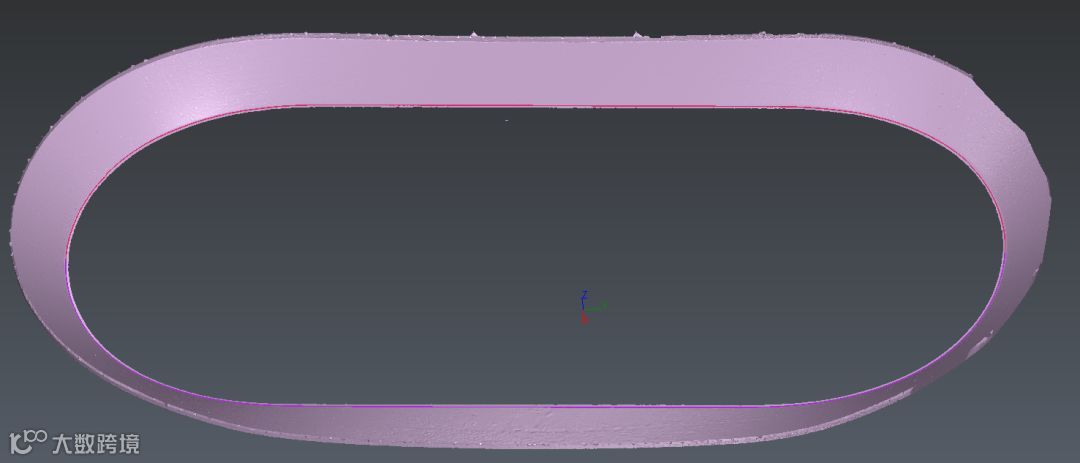

赛道轮廓线& 3D网格
3.3 使用曲线截面功能获取整个赛道的三维空间切线

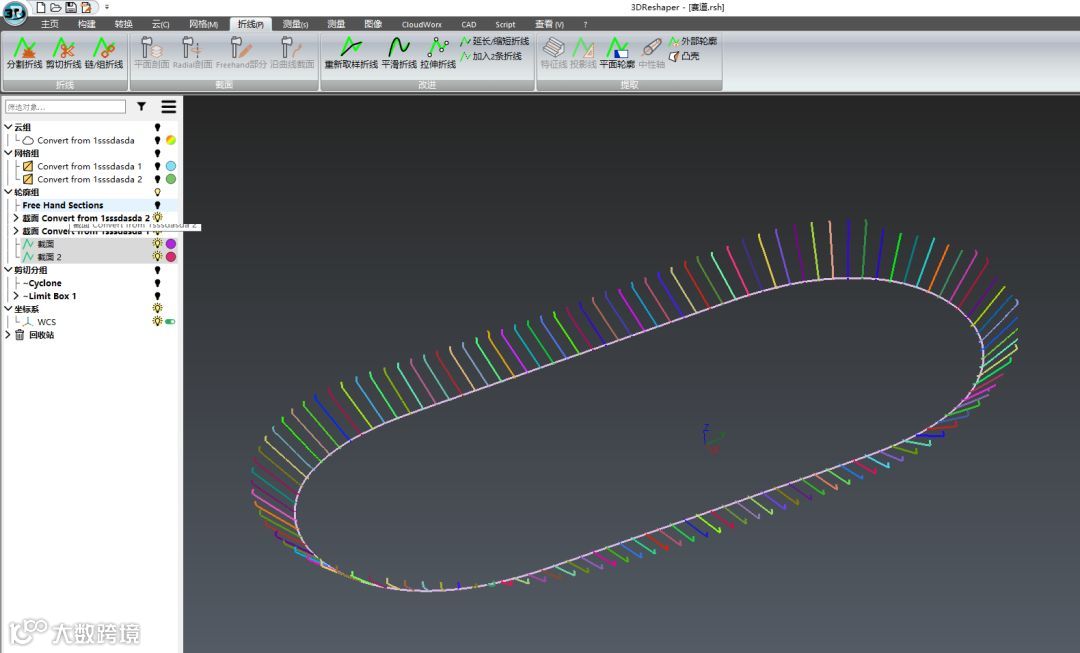

三维切线
4、AutoCAD中处理
4.1 将切线导出为.DXF格式数据，直接导入CAD中，确认坐标系

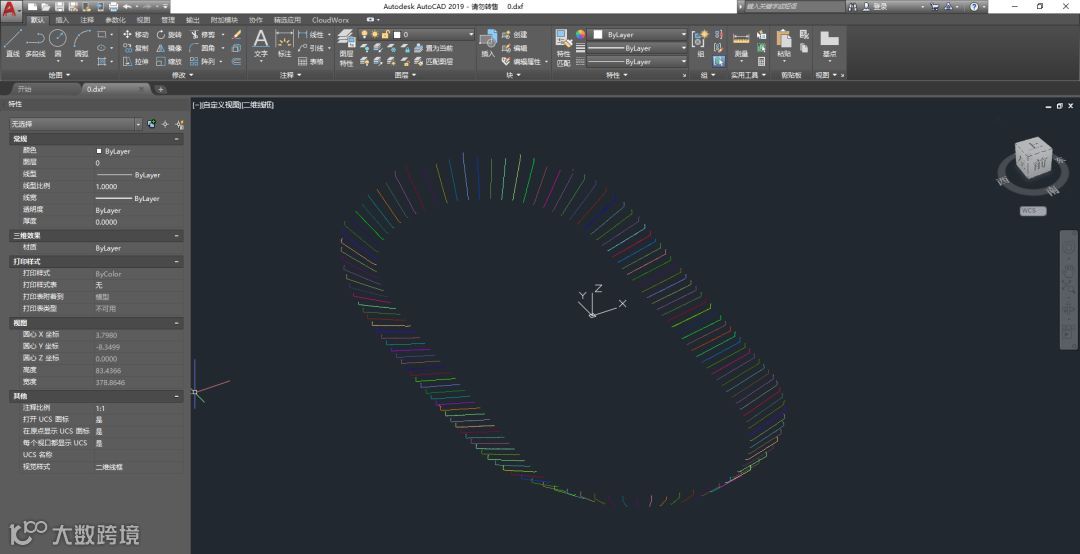

导入CAD中
4.2 开启捕捉，在平面视图状态下沿切线画出直线（该直线为切线到水平面的投影）

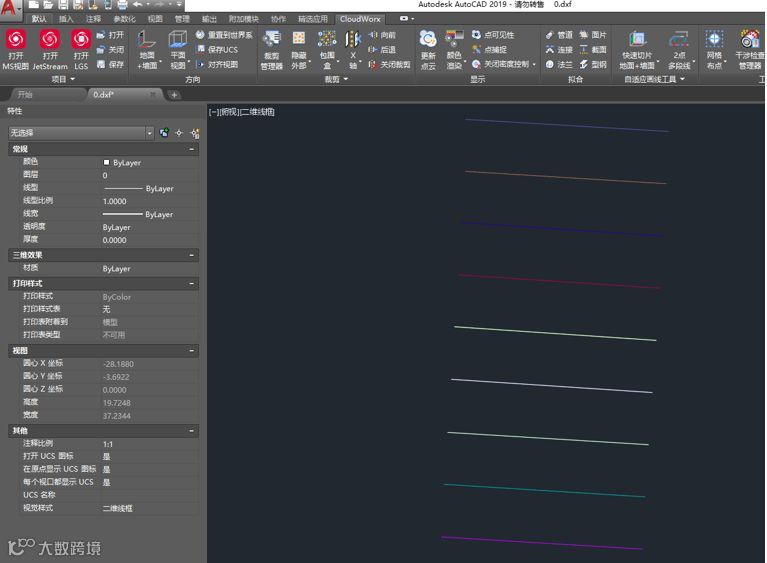

绘制水平投影线
4.3 切换到高程视图，点击切线与投影线，获取所有切线的水平夹角及长度

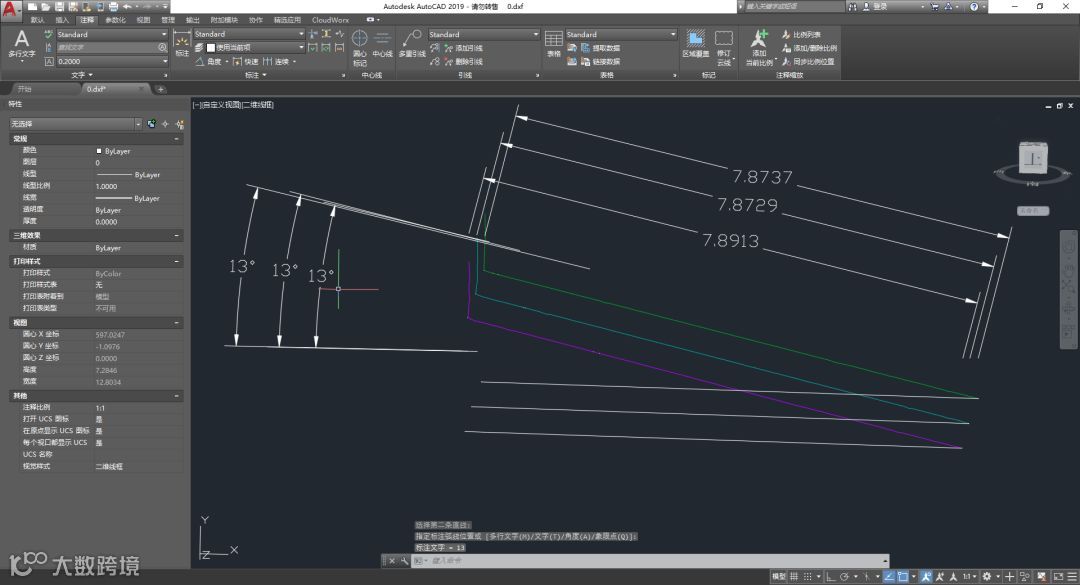

各切线倾角&长度
单一切线各位置角度
4.4 该尺寸&角度信息对于运动场地桁架的数量选择及摆放高度位置非常重要，此方案同样可适用于其他行业或领域：
现代高层复杂建筑弧形外立面的设计施工以及安全防护提供准确的数据基础
罐体多期数据对比，倾斜受压变形分析，查找易损部位
公路铁路边坡滑坡倾角获取，去除安全隐患，保证施工安全
总结
自行车赛道整体结构复杂，各位置倾角都不相同，使得传统方式无从下手，需要非常多的人力物力，而且还不能保证获取数据的准确性，数据不完整，无法还原场地整体三维结构。
徕卡RTC360 & 3DReshaper & AutoCAD解决方案优势：
速度快，精度高
徕卡RTC360 扫描速度高达200万点/秒，扫描精度可达1.9mm，高质量的点云是后续处理的基础， 保证成果真实可信。自行车赛道等运动场地变化微小，变形处多，而徕卡RTC360在场地三维还原过程中能够准确捕捉到每一个细微凹凸形变，在数据成果中以切线倾角的形式直观展示出来，便于进行维护及调整，是大型专业运动场地检核施工的必备利器。
操作简单，上手容易
徕卡RTC360作业无需整平，放好即测，VIS视觉追踪，外业与拼接，节省内业处理时间，降低作业人员劳动强度，使工作变得轻松容易。简单快捷的操作流程，能够适用于各个行业领域，非常适合非测量专业的工作人员，使其轻松掌握三维激光扫描测量方式。
数据多样，对接灵活
徕卡RTC360方案能够获取完整的三维信息，按照任意角度或者距离提取赛道的轮廓截面（数量、间隔可选）。还可利用HDS黑白标靶进行坐标转换，获取绝对坐标，能够与原有设计图纸对接，在老旧运动场地搬迁，改造等项目中能够将现状与图纸比较，规划设计，以最优的方案进行，缩短工期，减少费用投入，帮助项目顺利完成。
