传统建筑测量“老大难”
你中了几个？
01
效率低
传统测量模式依赖人工逐点操作，一个项目往往要耗费大量时间，赶工期时更是捉襟见肘。
02
人力成本高
复杂测量任务需多人协作，人员培训、管理成本居高不下，容易因人为失误影响数据质量。
03
数据精度易出问题
反复调测、人工记录易出错，且传统设备输出成果单一，难以满足客户多样化可视化需求。
04
复杂环境不适用
面对遮挡多、地形复杂的建筑场景，传统仪器的测量范围和精度会大打折扣。
RS30：建筑测量“效率神器”
极速采集
无需逐点架设仪器，RS30能快速高效获取大面积精准点云数据，单人即可完成作业，相比传统模式效率提升数倍。
智能处理
搭配专业点云处理软件，自动完成数据降噪、拼接、建模，精度可达厘米级，即使在GNSS信号不稳定区域，也能满足测量要求。
场景适配
无论是室内外复杂建筑结构，还是狭窄、遮挡严重的施工区域，RS30都轻松适配，实现全场景测量覆盖。
成果丰富
可输出点云、模型、CAD图纸等多种成果形式，直接对接后续设计、施工环节，减少数据二次处理成本。
RS30实测案例分享
项目概况
在对某小区进行改造的实测中，由于工期短，时间紧迫，采用传统的全站仪和激光测距仪等方式无法按时完成，且现场环境复杂、人流量和车流量很多，不便于全站仪进行测量。RS30展现出了超强实力！

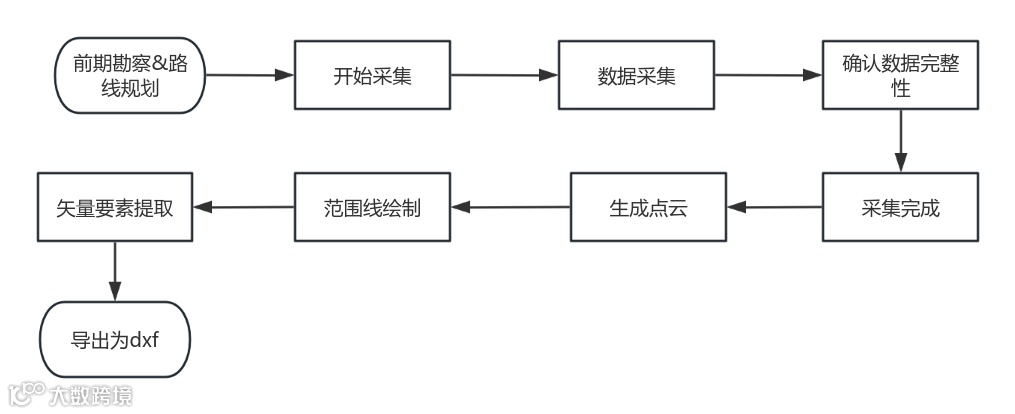

作业流程

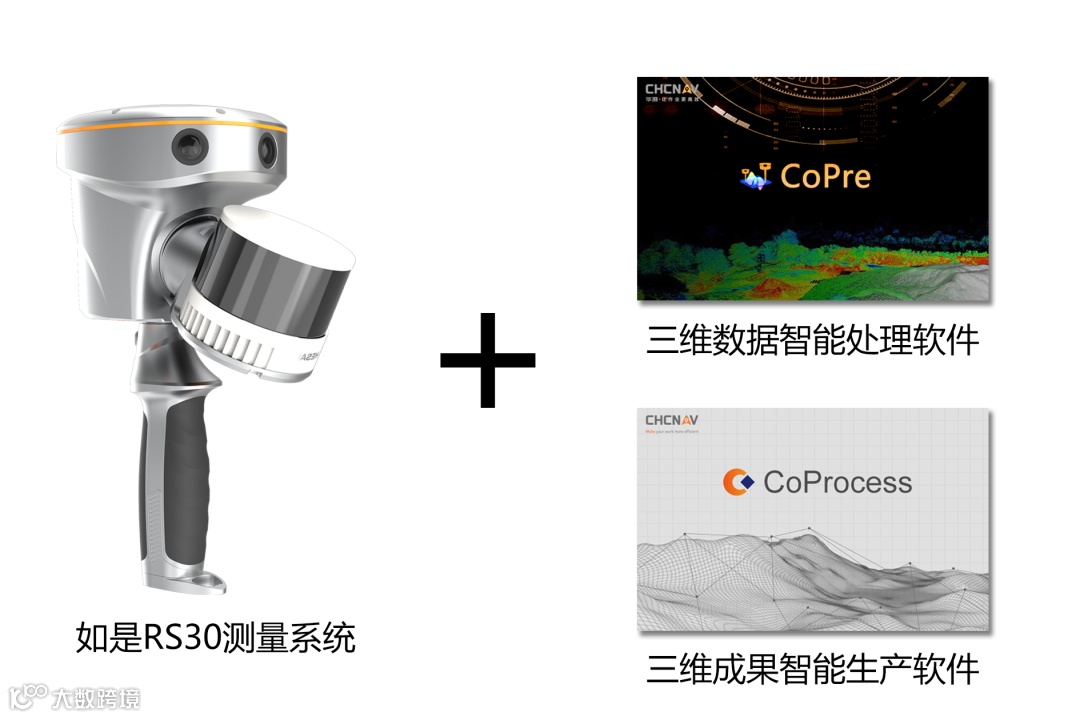

采用RS30+CoPre+CoProcess的产品组合方案，外业1小时（含前期勘察、布设控制点，往返测量两次总时间）及1天的内业绘制工作，便可高质量完成500米长度街道所有要素的提取工作（含门、窗、广告牌、楼梯等元素）。
外业数据采集

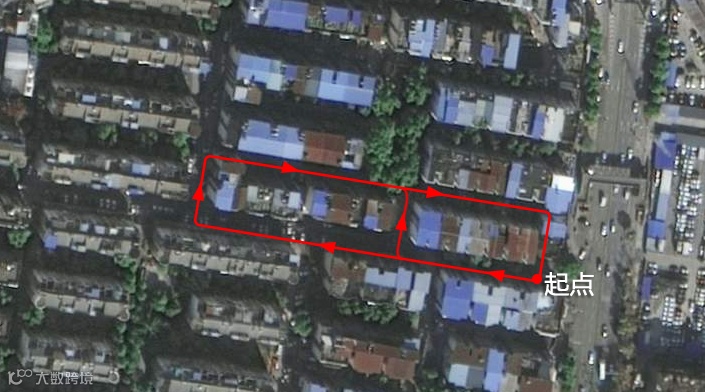

01勘察现场规划路线
先勘察现场环境，对测区GNSS基站位置等信息进行提前检查，根据采集要求和现场环境规划路线。
02采集前调试设备
选择相对空旷的区域打开RS30，1分钟内完成初始化后，一键开启扫描，等待卫星信号固定后开始按照规划路线进行采集工作。

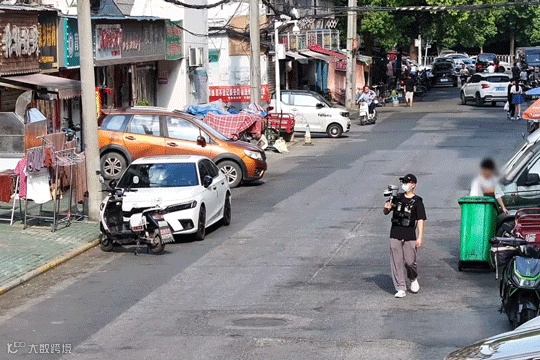

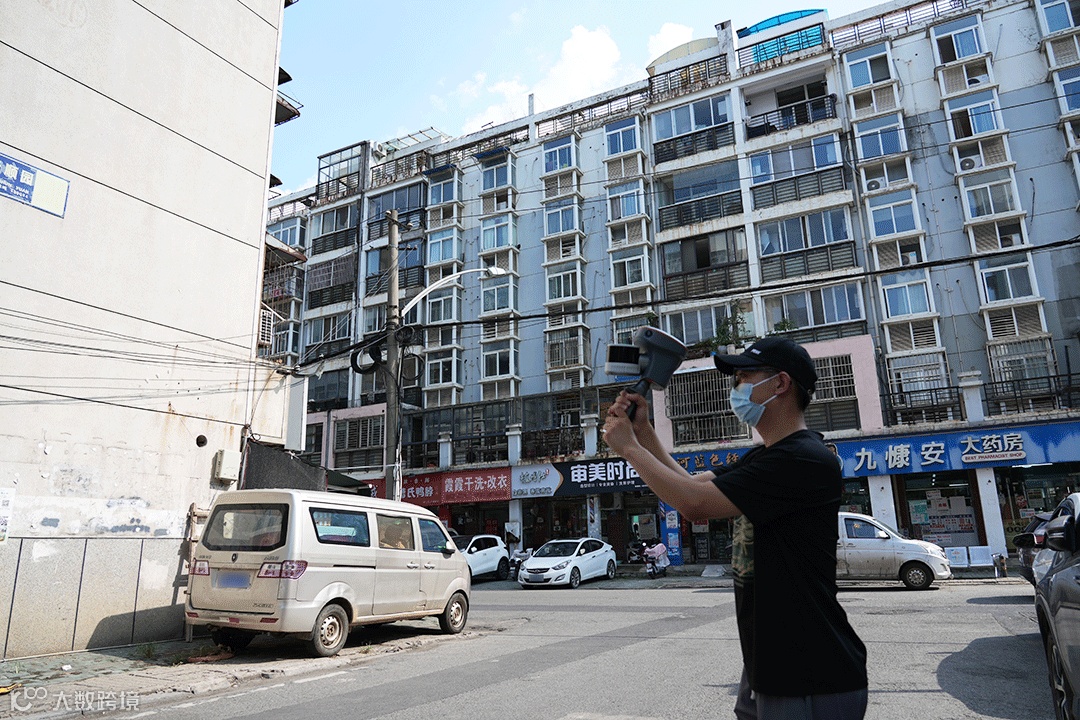

03数据采集

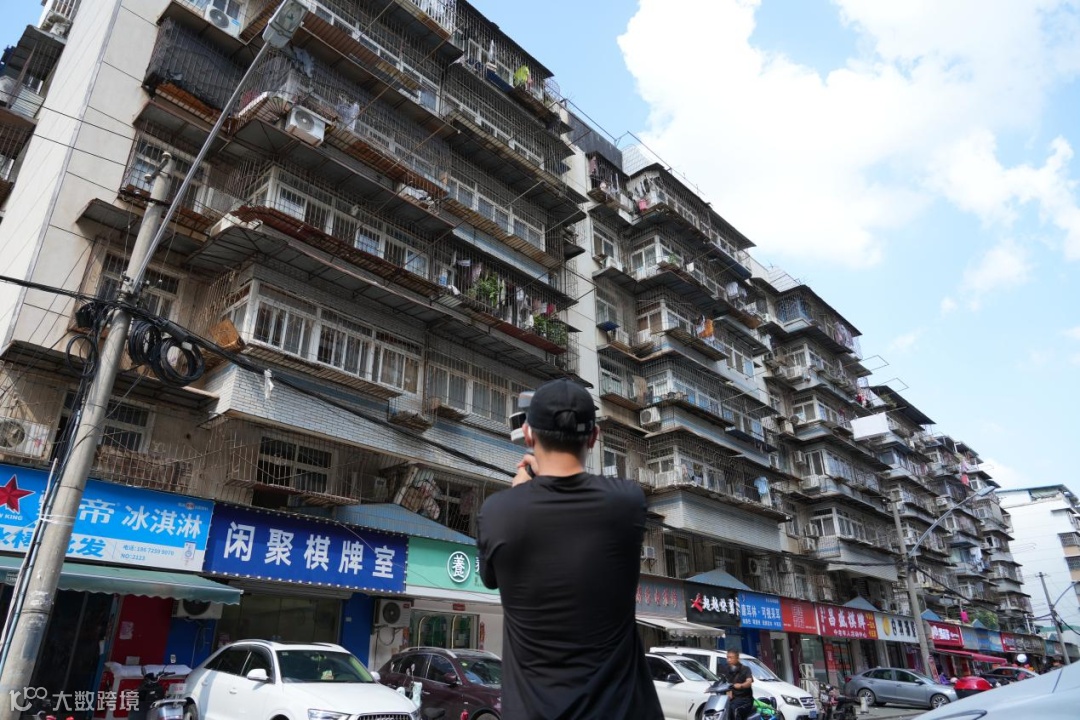

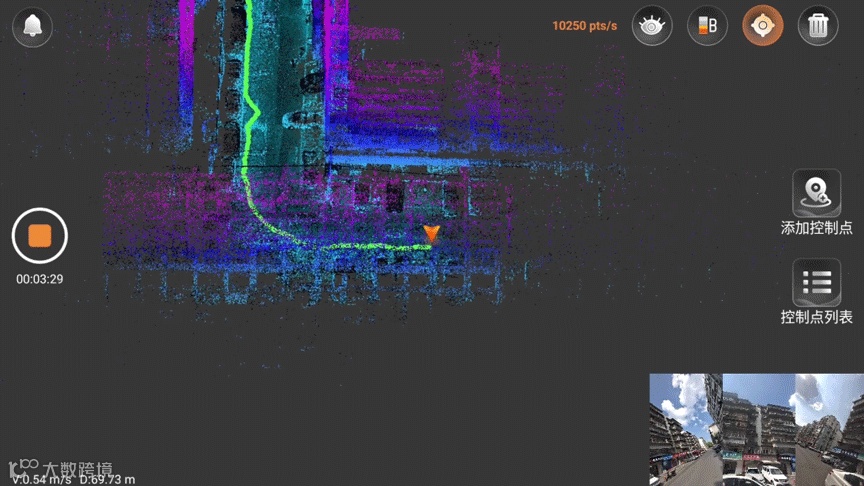

按照规划路线行进，采集过程中需要保证全程将RS30正对着建筑立面进行采集工作。采集过程中可通过平板实时查看扫描情况。
RS系列设备在楼栋GNSS信号弱的地方也能采集到精度稳定的点云数据。
04结束采集
扫描完成后，走到相对空旷区域，等待卫星信号固定后，结束工程，完成保存。
内业数据处理
01数据传输

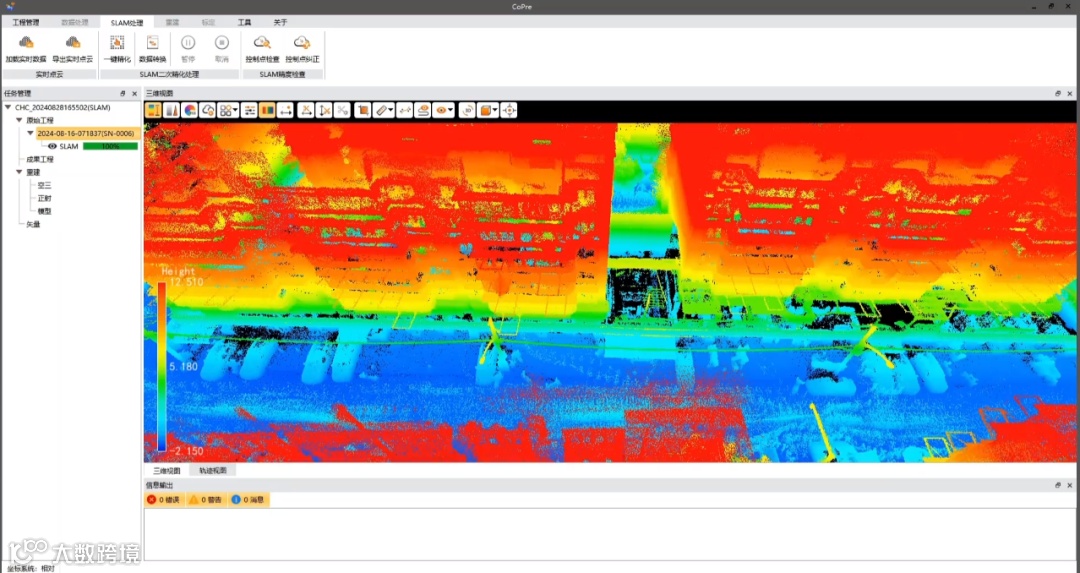

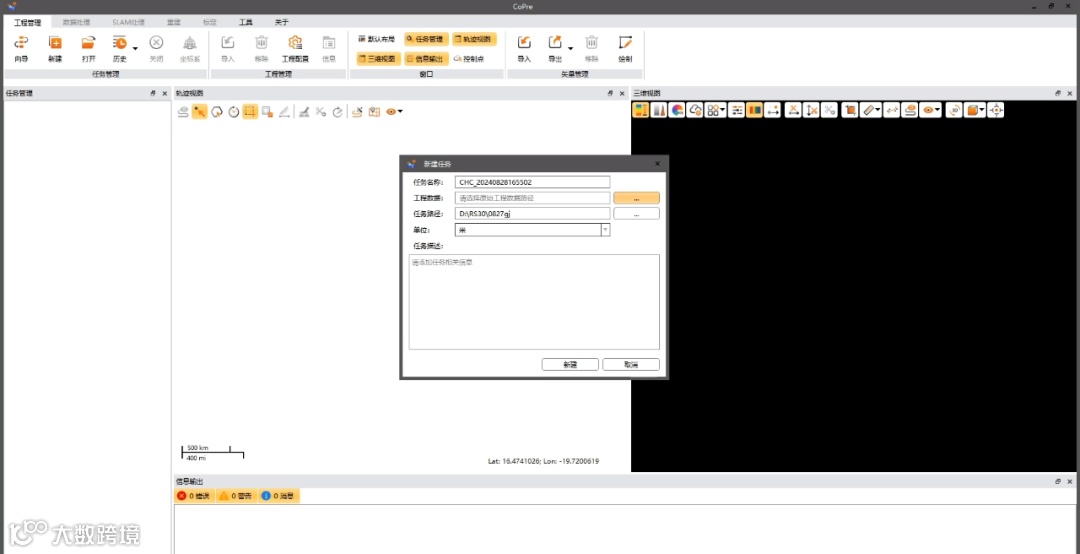

将RS30连接到电脑，通过华测自研数据解算软件CoPre进行数据传输，5分钟内便可得到采集的点云效果。
02数据预处理
在CoPre软件中进行一键精化PPK处理，可以进一步优化精度提升点云质量。
CoPre二次精化后处理算法的升级，在保持点云厚度优于1cm的同时，优化建筑直角过渡，确保楼体墙角点云的几何结构精确性。

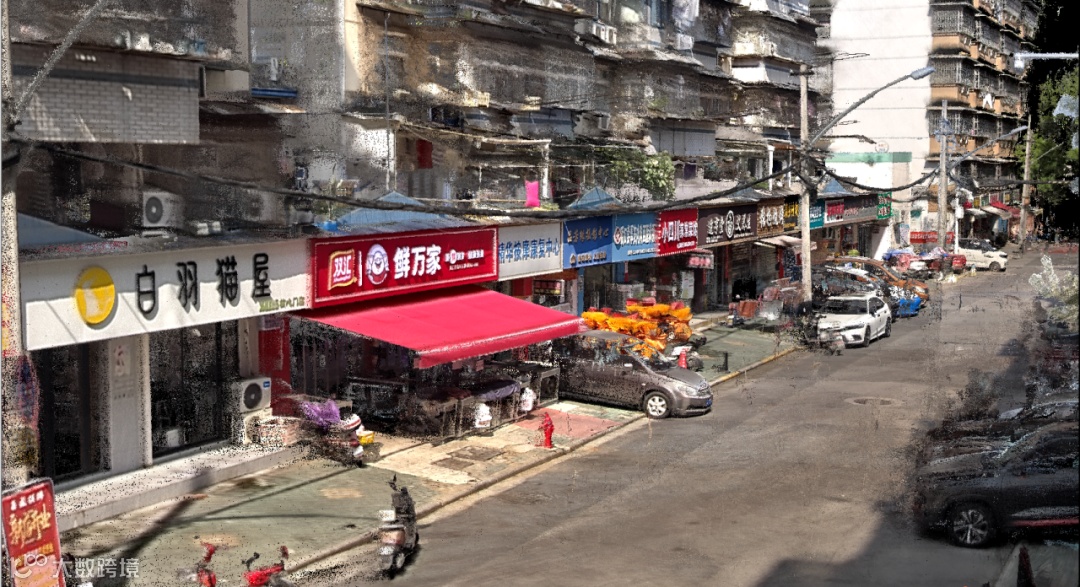

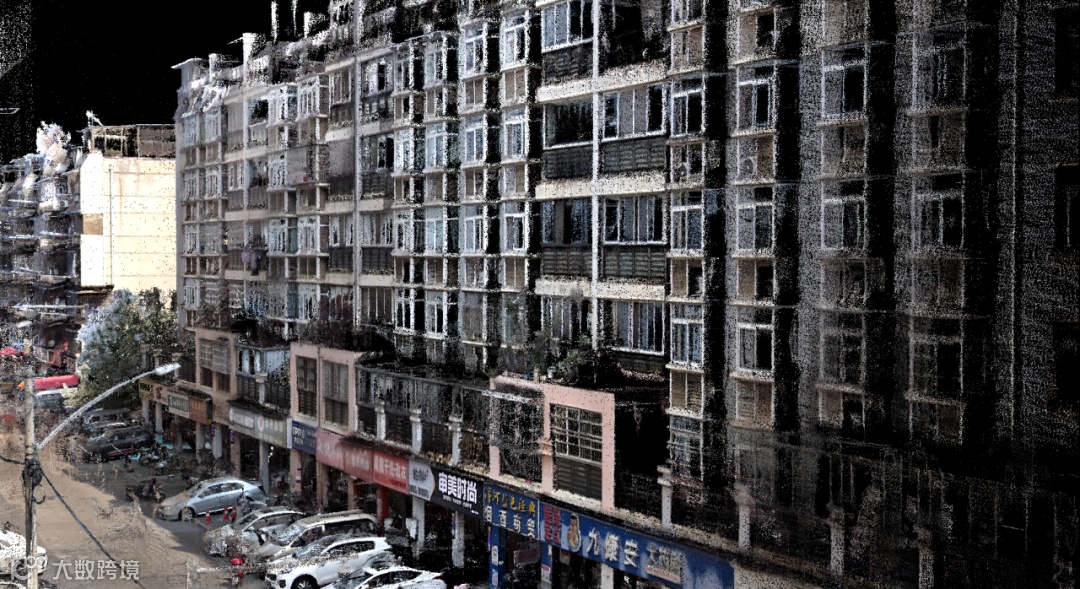

数据预处理点云效果图

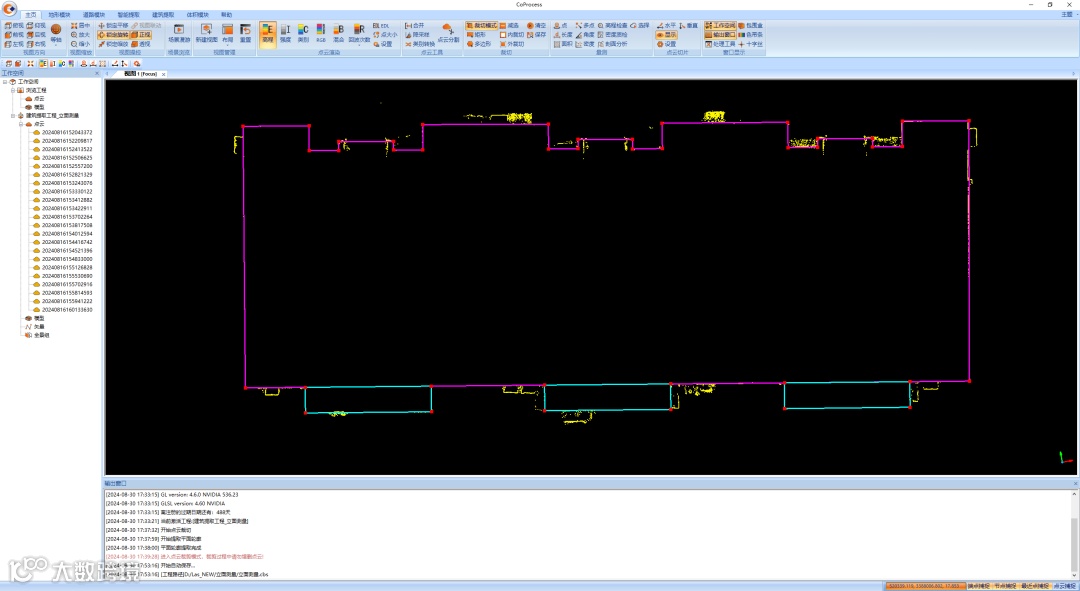

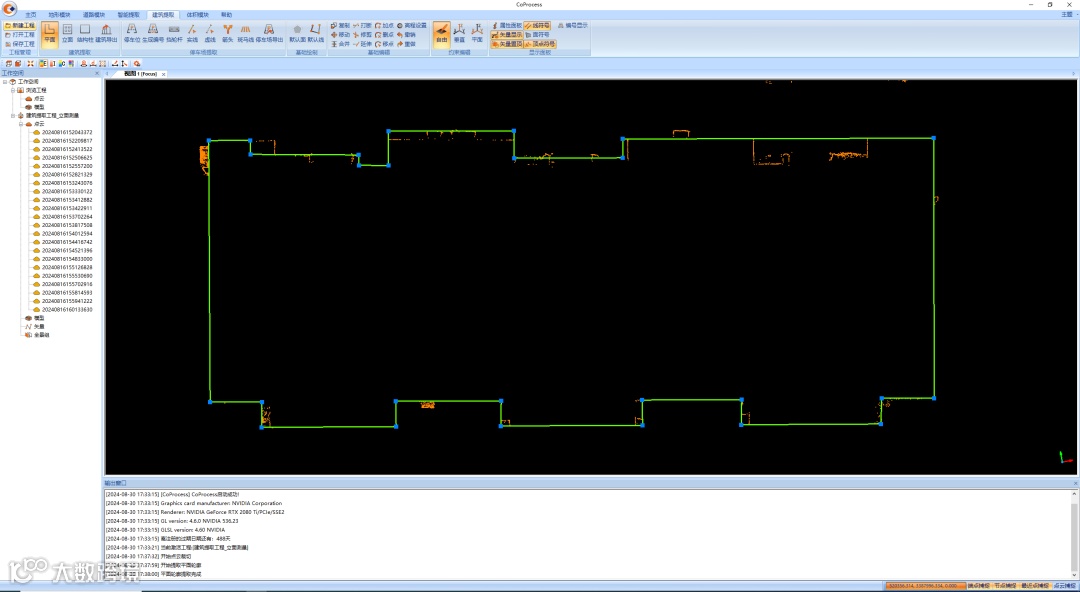

03建筑外轮廓提取
采用华测自研CoProcess软件中的平立剖自动提取功能，优先完成对建筑物的外部轮廓提取。

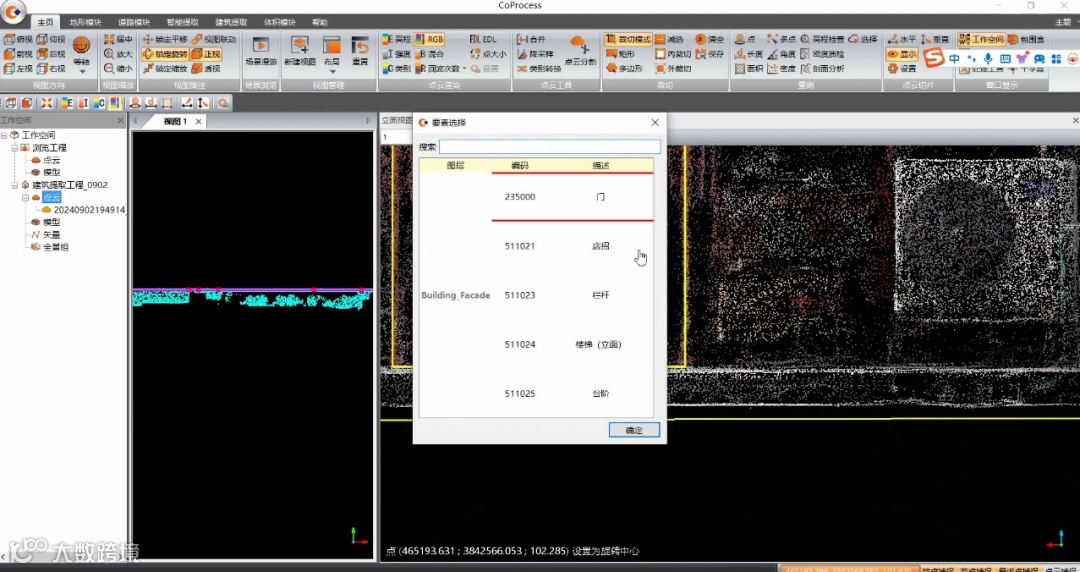

04建筑要素提取
基于点云对建筑物的门、窗、楼梯等要素进行矢量化提取。如是RS系列采用HPC真彩色点云着色算法，实现建筑立面的精准着色，大幅提升彩色点云可识别度，能精准、快速助力矢量化信息提取工作。
通过与控制点进行精度对比，精度中误差≤3厘米。

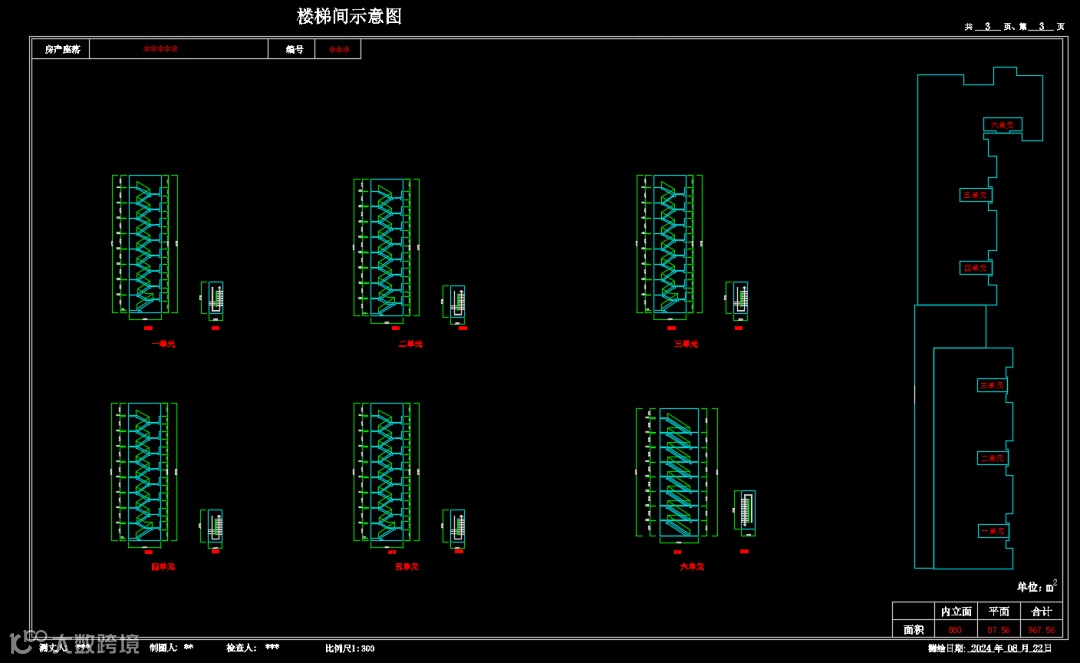

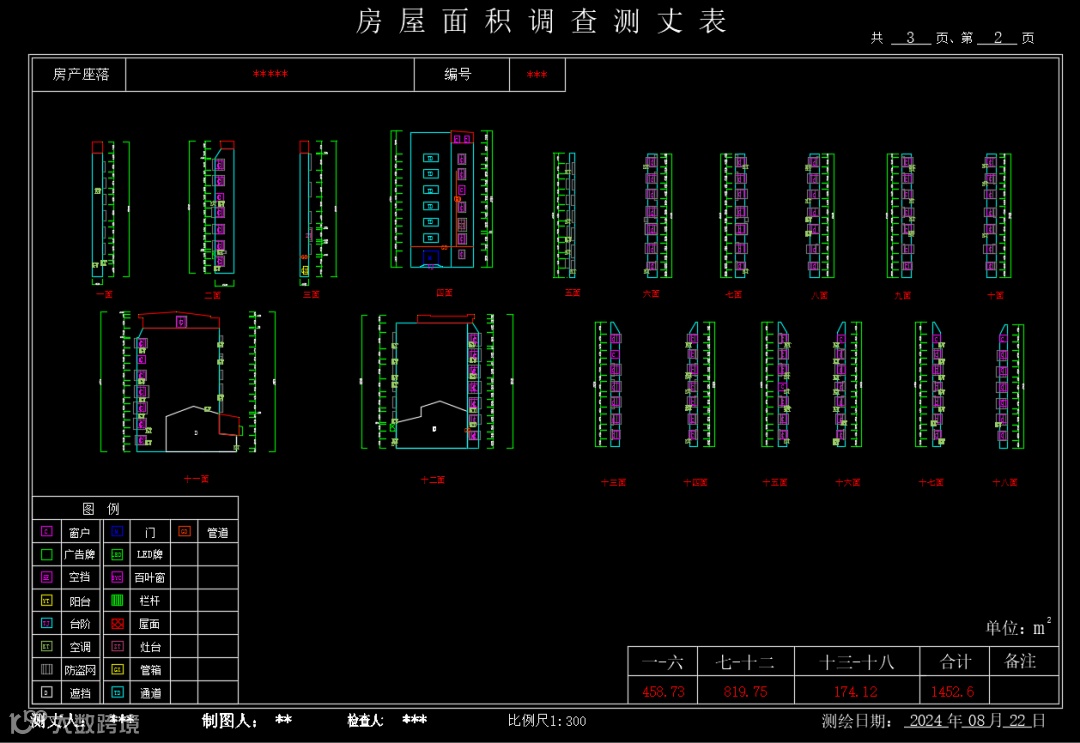

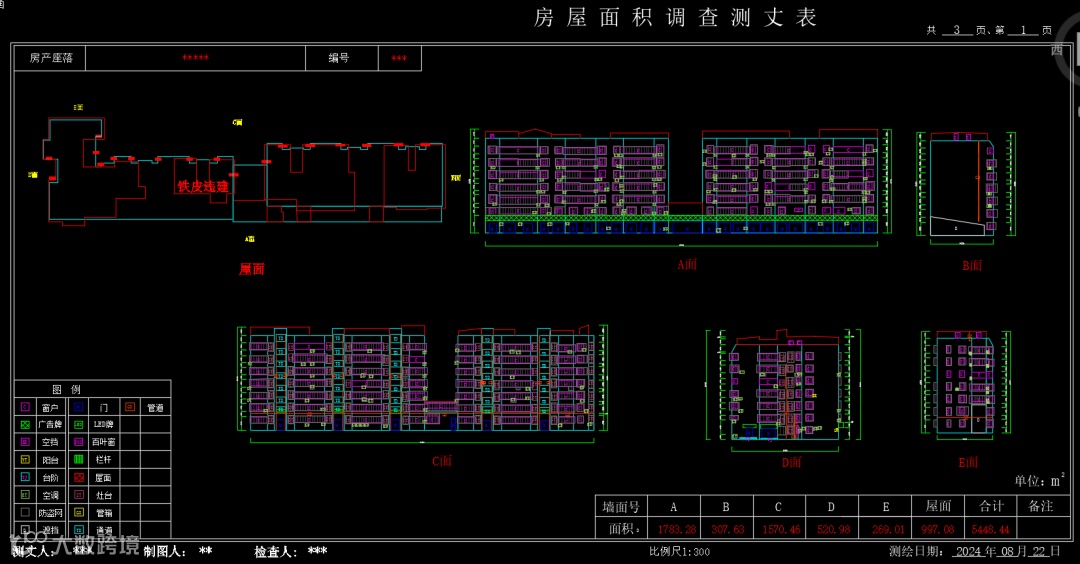

建筑立面成果
方案优势
工期缩短
原本需要3人5天完成的建筑外立面测量，使用RS30后1人2天即完成，工期缩短60%
成本降低
减少人工投入的同时，避免了因数据错误导致的返工，直接节省成本超30%
精度达标
输出的点云数据与设计图纸比对，误差均在厘米级范围内，完全满足项目验收标准
成果适配
生成的三维模型为小区立面翻新、加装电梯等改造工作，提供了精准的数据支撑。
全流程解决方案
广州欧徕
定制化解决方案：
根据不同建筑项目的测量需求，为客户量身定制测量流程和数据处理方案。
技术一站式：
配备资深测绘工程师团队，提供现场培训、设备调试、问题排查等全流程服务。
售后保障无忧：
全国联保，设备故障快速响应，确保项目测量工作不中断。
单人速测、精准出图、售后无忧——RS30用实力解决小区立面测量难题！评论区留言分享你的测量痛点，免费领取 RS系列设备操作教学视频！合作咨询可直接戳主页联系方式~
