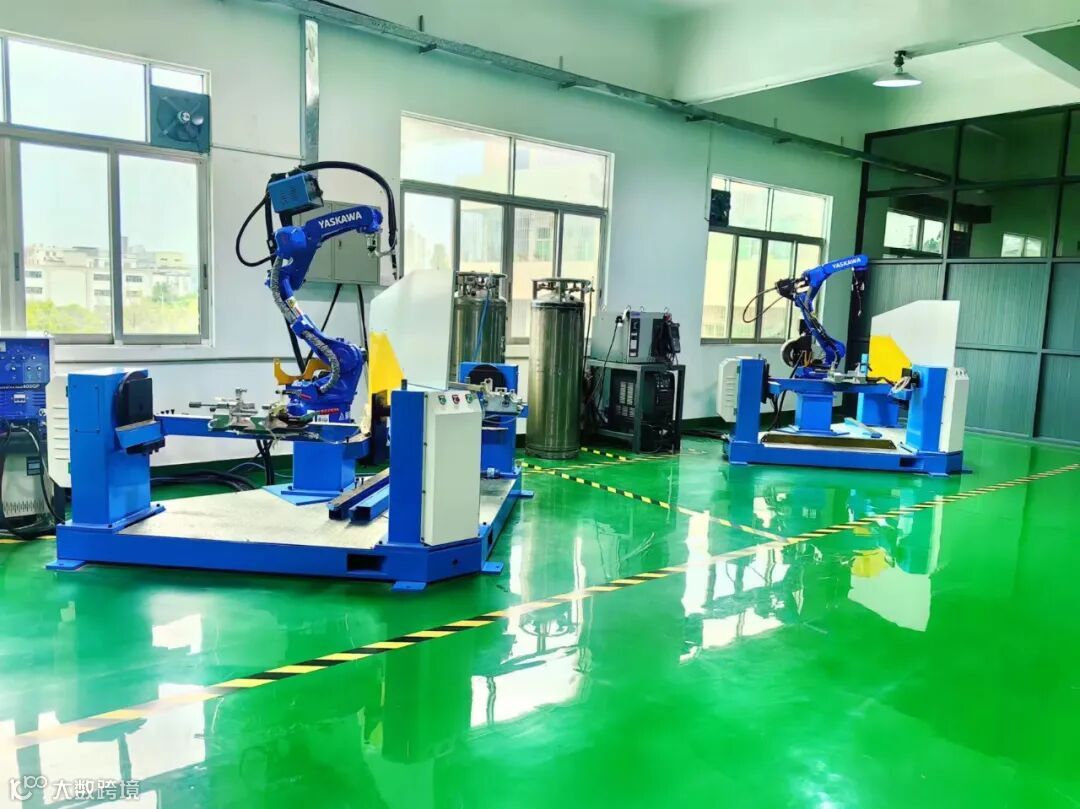

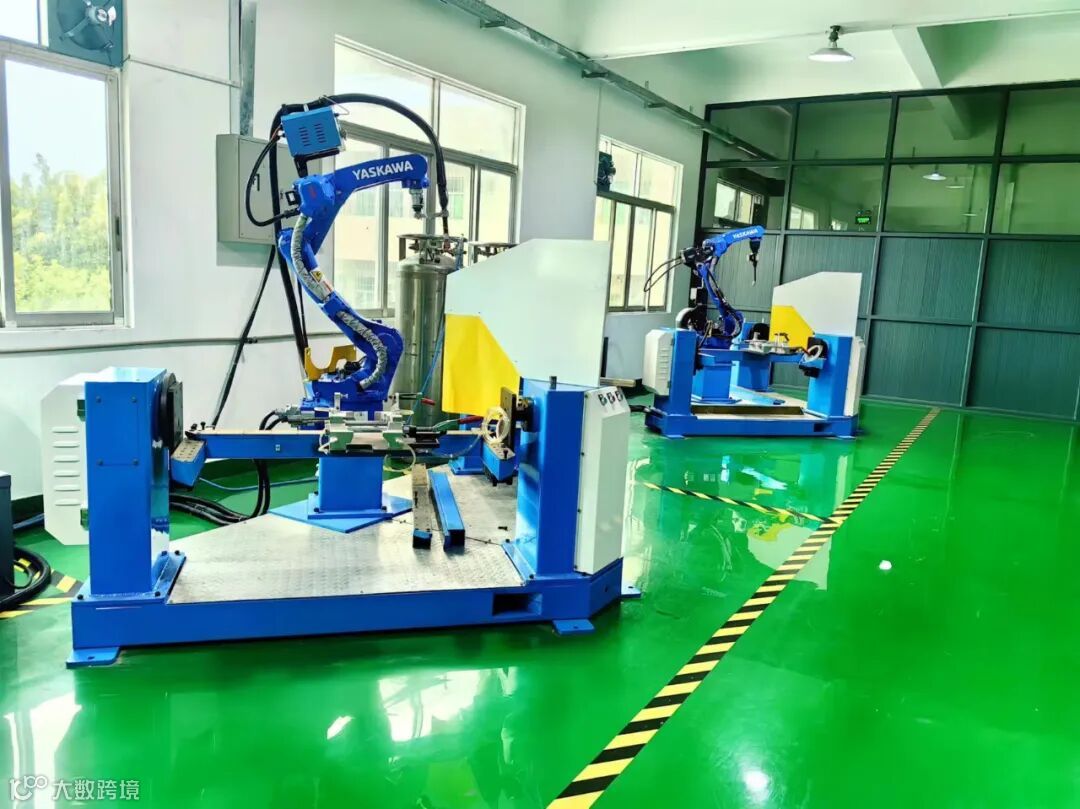

2024年7月，鑫于晟公司引进了两款全新系列的安川牌自动焊机，从此开辟了全新的焊接工艺，减少了传统焊接时间和人工成本等问题，提高了工作效率，提高了产品焊接质量，再次赢得了客户的满意和肯定，让我们来介绍一下自动焊机。同时，我们也欢迎广大客户来我公司指导和学习交流:自动焊机的设计与原理
1. 设备焊接电源的配置与比较
众所周知，焊接电源的配置是影响焊接质量的关键因素之一。目前周界内外有四种电源配置或焊接方式，为了选择最佳，我们进行了对比分析。
(1)CO2气体保护电源(熔化电极)采用CO2气体进行保护。优点:CO2气体价格低，生产效率高，焊接电流密度大，焊池深，熔化效率高，沉积速度快，生产效率比手工焊接高2 ~ 4倍，并且具有良好的防锈、抗裂性能;缺点:大电流焊接时，焊接表面成型差，飞溅多，焊后粘在工件上的飞溅物需要人工清除。
(2)MIG气体保护焊(熔化电极)，采用氩气保护。优点:焊池深度大，焊弧稳定，焊缝成形好，生产效率高;缺点:由于保护气体采用氩气实现焊接工艺，氩气价格高，MIG焊接电源比CO2/MAG焊接电源贵3 ~ 4倍。
(3)MAG气体保护焊接电源(熔化电极)。它由氩气和二氧化碳的混合物保护，其中80%是氩气，20%是二氧化碳。优点:焊池深度大，沉积效率高，焊接飞溅小，可获得稳定的焊接过程和美观的焊缝。
(4) TIG气体保护电源(不熔化电极)，采用氩气进行保护。我公司通常采用这种焊接电源(手工钨极氩弧焊)。优点:由于电极只通过电流加热工件，工件与焊丝形成熔池，因此不会产生飞溅，焊缝美观;缺点:浅弧熔池，熔化速度低，生产效率低。由于焊接过程全部采用氩气作为保护，价格较高。
通过对焊接电源配置和专家建议的比较，确定采用CO2/MAG焊接电源配置制造双环缝自动焊机。
2. 设备组成及工作原理

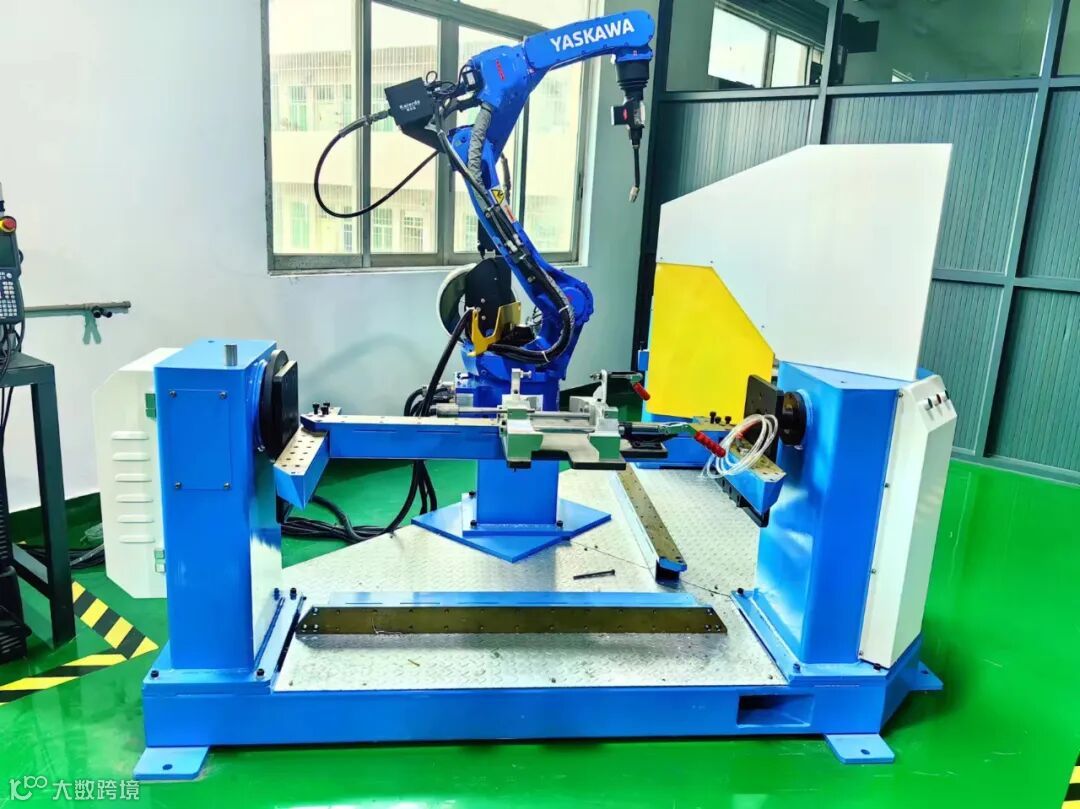

(1)设备组成设备由导床、转台、气动尾顶滑动机构、旋转机构、工件夹紧机构、中间支撑机构、专机焊枪气动调整机构、焊枪三维微调接头机构、焊枪持握机构、气动尾顶和专机电气控制系统组成。
(2)工作原理采用旋转端夹紧工件，另一端紧固工件。双头CO2焊枪相对固定，配合CO2/MAG焊接电源，实现工件环接头的焊接。
(3)设备的适用范围①适用于碳钢和不锈钢阀体、法兰等平圆缝焊接。②环缝最小直径25mm，最大直径120mm。③工件最大长度为360mm，法兰最大直径为260mm。④工件最大重量45kg，机床最大旋转直径450mm。
