随着我国经济建设不断发展，高层建筑在我国日益增多，高层建筑施工和使用过程中的安全问题日渐突出。高层建筑的倾斜问题，对建筑物危害较大，直接影响了建筑物的使用寿命。当倾斜量超过建筑物设计指标极限时，将会危及建筑物的安全运营。建筑物在施工及运营过程中对建筑物的主体倾斜实施监测是非常必要的。建筑物主体倾斜主要分为两类监测方法：内控法和外控法。内控法监测建筑物施工中必须预留监测孔，建筑物竣工后不便监测。外控法监测建筑物主体倾斜仪器设站灵活，数据易于反馈，施工期和运营期间都便于实施。外控监测方法：投点法、测水平角法、前方交会法及测定基础沉降差法。当主体建筑物附有复杂的裙楼结构或基础结构形状不规则时，测定基础沉降差不能有效表示建筑主体倾斜的大小和方向；投点法、测水平角法、前方交会法监测主体倾斜的共同点就是观测一处倾斜仪器至少要架设两站，并都需要在建筑物顶部有协作目标才能实施观测。免棱镜全站仪无需建筑物顶部固定的协作目标，仪器仅需架设一站即可观测建筑物一处倾斜量，实现了对空间目标“所瞄即所测”快捷、高效的监测。
项目概况：
2015年12月24日，广州黄埔石化炼油车间发生爆炸起火，起火工作区域均为加氢裂化装置，起火的原因或为设备故障，大火于7:15许被扑灭，事故并未造成人员伤亡。本项目监测物体为被大火烧过的分馏塔，监测其对比大火烧过前是否发生倾斜或者扭曲。图1为本项目监测物体。

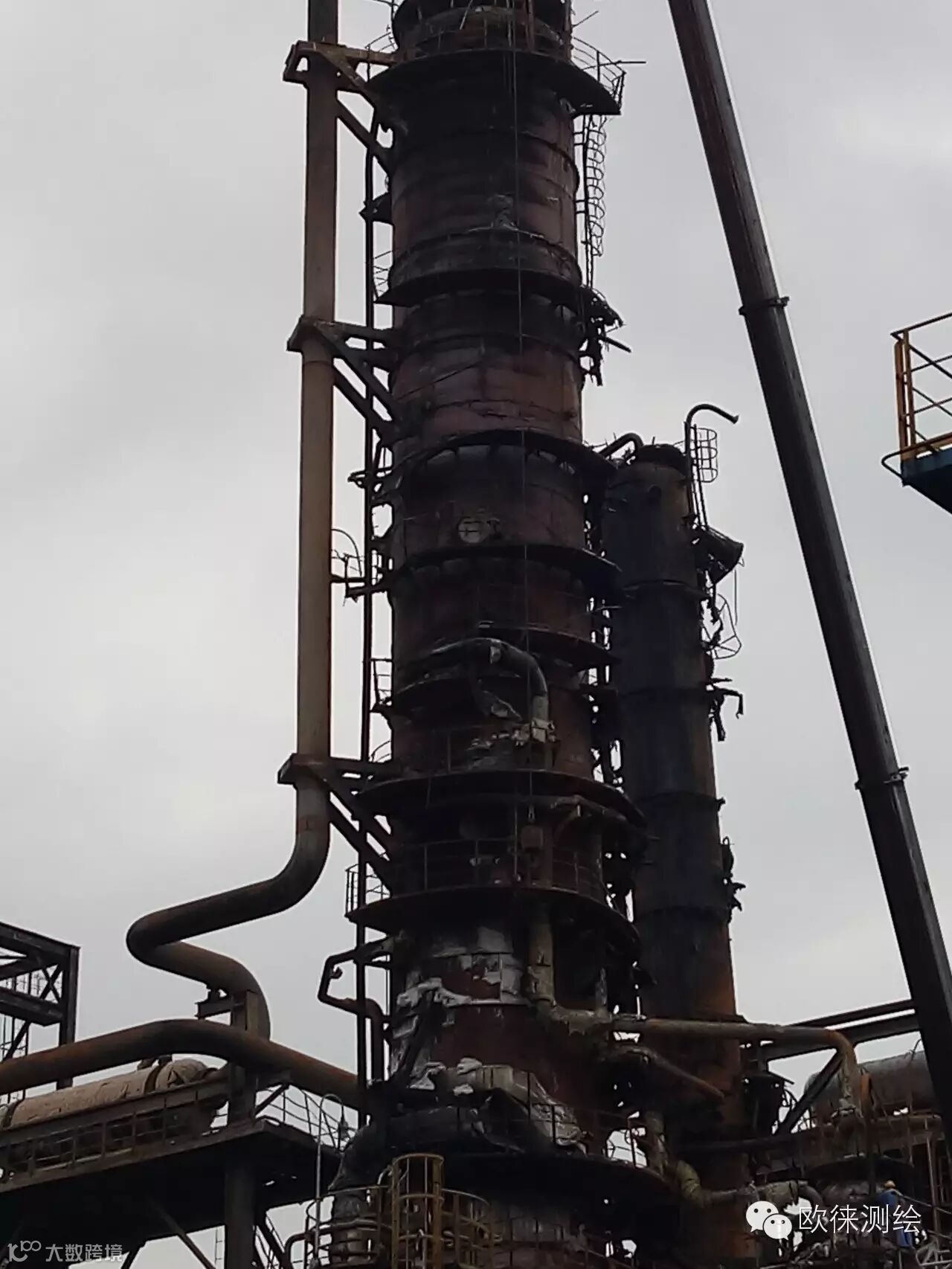

图1 分馏塔
监测方法：
该分馏塔高约60m，分馏塔表面还有一些梯子等附属物，现场情况无法在分馏塔表面布设反射片与布设棱镜，只能采用免棱镜的方式测量。利用免棱镜全站仪进行建筑物倾斜测量可以观测无法靠近的建筑物，一次设站可同时观测多个方向的位移量，相对于传统监测方法具有快捷、高效的特性。当使用标称精度测角0.5”，测距2mm+2ppm的免棱镜全站仪进行监测时，监测距离控制在100 m以内，直线定向两测点的点距比(D1/D2)小于i/5时，解析交会点精度可达到二等水平位移监测精度要求。由于分馏塔过高，用普通全站仪测量会产生仰角过高，而且视野太小的情况。因此需采用0.5″级TM50I这种带影像功能的全站仪。由于分馏塔是圆柱体结构，需通过搬站的方式才能完全测量此圆柱体的表面。图2为现场测量图片，图3为现场测量点位图。图5为分馏塔上的监测点

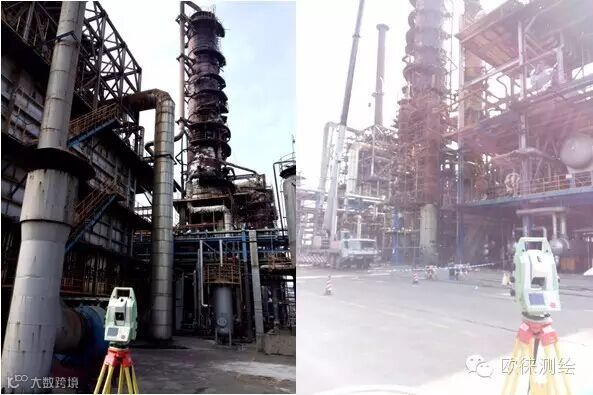

图2 项目现场

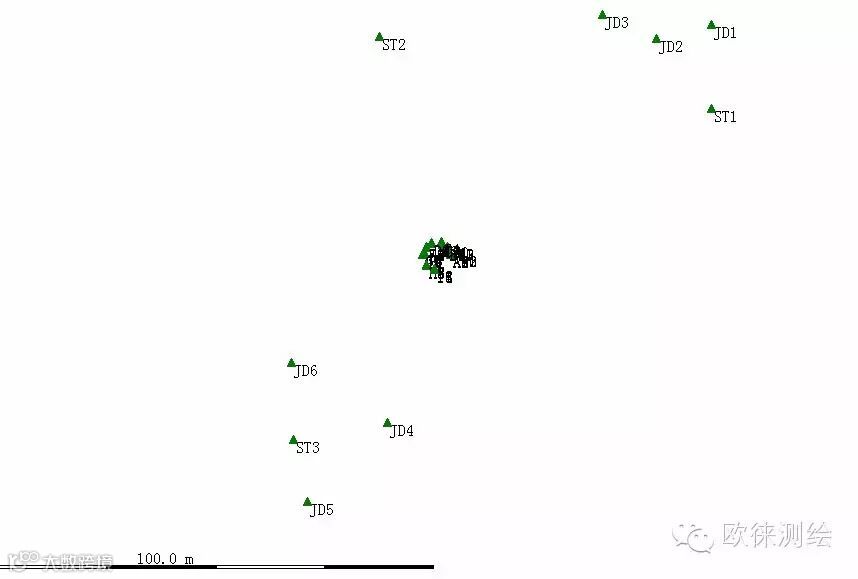

图3 点位图
ST1、ST2、ST3为此项目测站点，JD1、JD2、JD3、JD4、JD5、JD6为本项目的后视点。

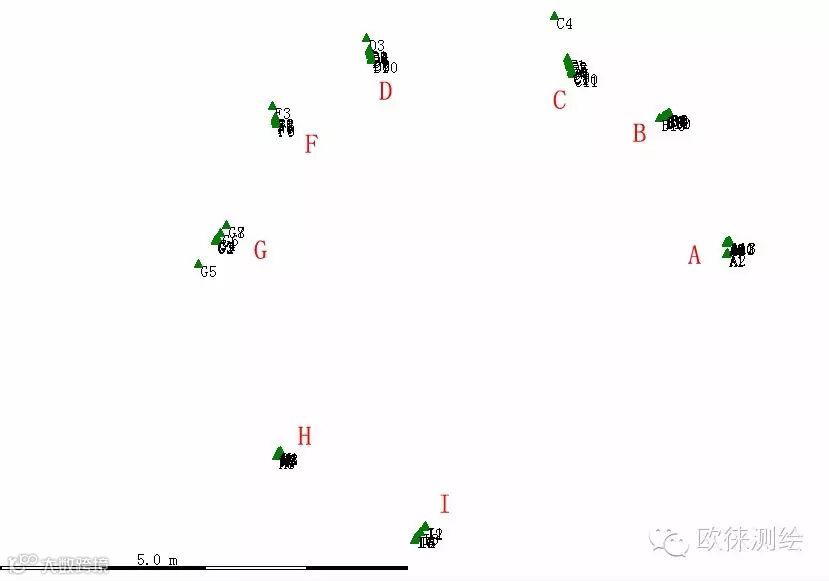

图4 分馏塔监测点图
分馏塔监测点为一个测站监测3条线，ABCDFGHI为监测点的点号开头，每条线监测8至10个点不等。ST3测站由于分馏塔原因，无法测三条线，只能测2条线，测量时每条线只用上下微调，不能用左右微调。保证监测位置的垂直性。
测量时采用徕卡TM50I的影像采集功能，才能看到仪器测量的分馏塔位置。数据采集通过徕卡GeoMos软件＋WLAN无线传输的模式，数据直接储存到GeoMos软件中。
数据处理：
通过软件处理可得此塔往西南方向倾斜。通过计算得出此塔倾斜了0°14′3.06秒。数据得到了相关单位的认同。
