Q:徕卡全站仪激光对中器激光点光斑直径大小一般是多少毫米？
A: 徕卡 Flexline 系列中端全站仪、TS11/15系列高端全站仪以及 TS/TM30系列高端全站仪均配有激光
对中器。徕卡全站仪激光对中器激光点光斑大小一般是 1.5m处：2.5mm。如图 1 所示，在仪器整平的
情况下，当仪器离地面高 1.5m时，激光点的光斑最大直径不超过 2.5mm。

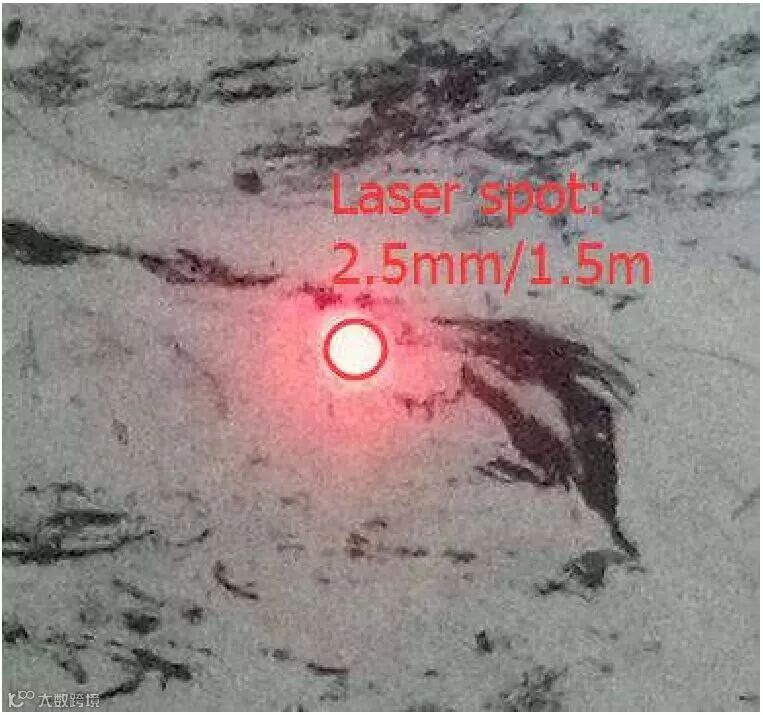

图 1 激光对中器对中光斑大小
Q:徕卡全站仪激光对中器对中精度一般是多少毫米？
A: 徕卡全站仪激光对中器对中精度一般是 1.5m处：1.5mm。如图 2 所示，在仪器整平的情况下，当仪
器离地面高 1.5m 时，激光点中心移动所形成的圆周的最大直径不超过 3mm。

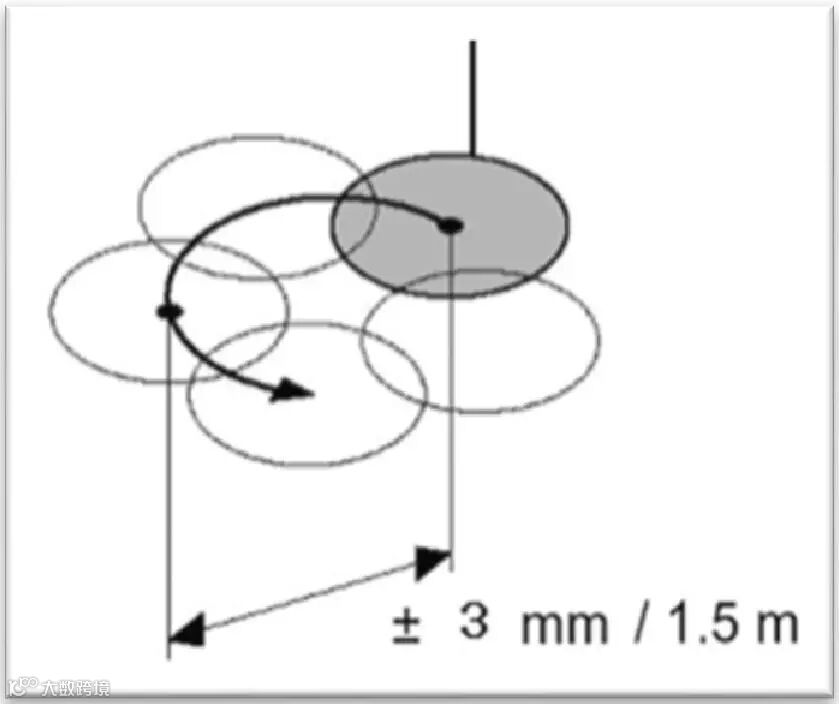

图 2 激光对中器对中精度
Q:；徕卡全站仪激光对中器对中精度如何确定？

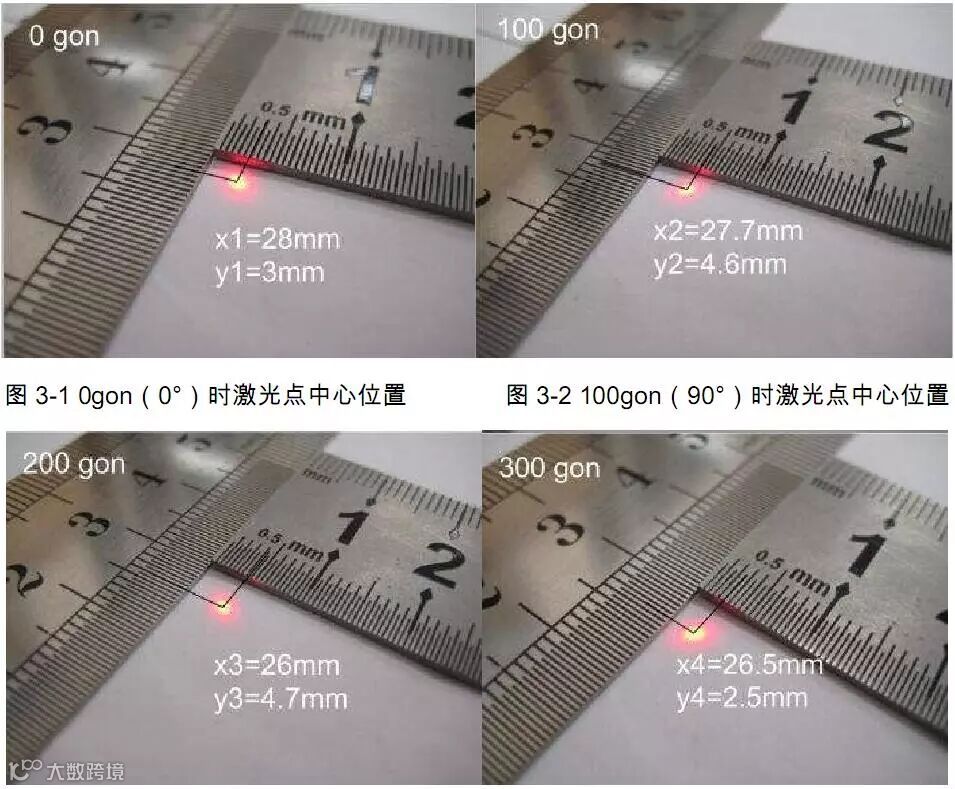

A:如图 3 所示，在仪器整平的情况下，当仪器离地面高 1.5m 时，360°旋转仪器，每隔 90°（100gon），
依次记录仪器激光对中器的激光点中心位置。可以垂直放置两把直尺，测量仪器在不同位置时，对应激
光点中心在同一坐标系下的坐标。确定激光点中心在同一坐标系下 x 方向的最大偏移和 y 方向的最大偏
移，与仪器技术参数中的激光对中器的对中精度比较，检查最大偏移是否超过限差。
Q:徕卡全站仪激光对中器在仪器 360°旋转时，出现画圈现象如何处理？
A:首先，在仪器整平的情况下，在“整平&补偿器”页面（如图 4 所示），找到“激光对中器强度”，点击“-”，
降低激光对中器的发射功率，减少激光对中器强度，仪器 360°旋转，再次观察激光对中器的激光点是否
出现画圈现象。

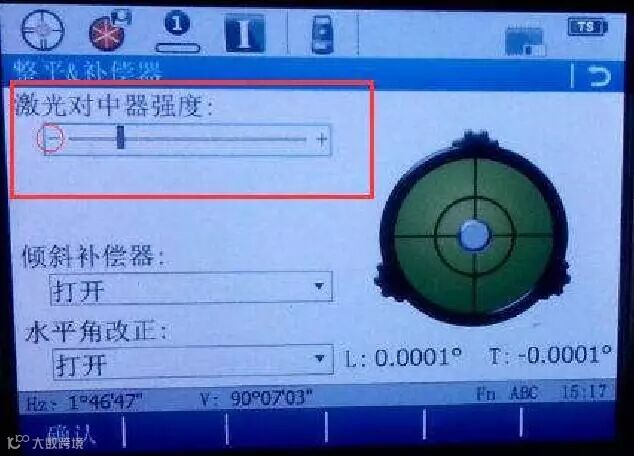

图 4 调节激光对中器强度
若激光点中心仍出现明显偏移现象，则按图 3 所示，在仪器整平的情况下，当仪器离地面高 1.5m时，360°旋转仪器，按步骤拍照确认激光点中心最大偏移是否超过激光对中器的对中精度。
由于激光对中器没有可以调校的部分，若出现激光点中心偏移超过激光对中器对中精度的现象，则需要更换激光对中器。 对于对中精度要求较高的客户，建议购买带有光学对中的基座。
