2020-06-05

导读：使用徕卡P40三维激光扫描仪获取数据的速度快，信息全，对钢结构全面性检测提供数据保障，检测更全面。

概述：

在我国经济快速发展的进程中，机械生产与制造均开始应用先进自动化技术，尤其在人们生活水平全面提升的社会背景之下，机械产品的生产质量与标准有所提升，在此情况下，为确保产品质量，应重视机械零件的检测。将三维激光扫描仪合理应用在检测工作中，能有效提升相关的检测工作效果，为其后续的发展夯实基础。

一、项目背景：

某模具公司生产加工钢构件，根据设计模型进行加工生产，由于生产过程中存在偏差，生产出来的还是粗模，并不满足生产要求，接下来就需要粗模进行精加工，那么精加工的依据是什么？哪里需要进行修改？

方案思路：生产出来粗模与设计模型进行对比，比较两者之间差异，确定精加工位置与数值，最后消除差异。

现有手段：

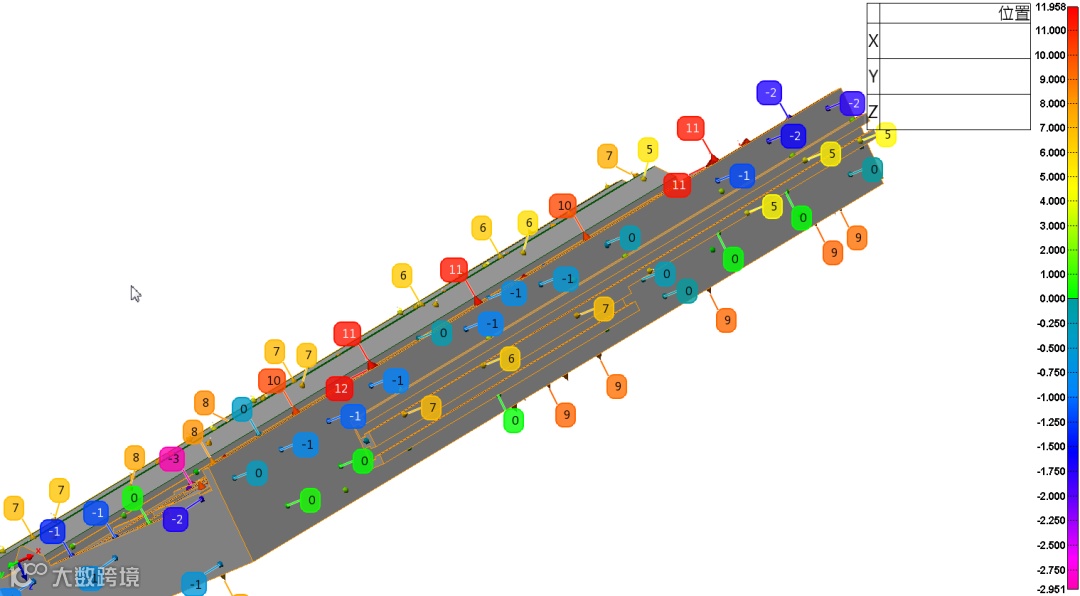

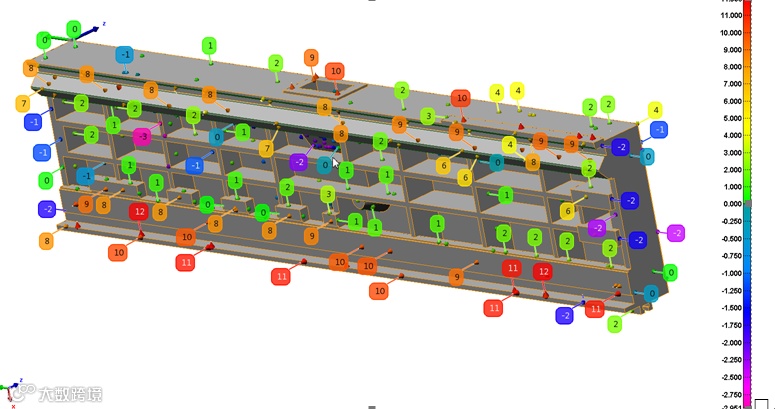

目前使用手段为单点检测，对特定位置或整体进行随机单点检测，效果如下：

现有手段缺陷：

上图数值代表加工件与设计模型的差值，灰色部分代表的是无数据。该检测手段只能依据经验对特定部位进行测量对比，不能实现对整体的检测，容易造成不合格构件。

在了解现有手段局限性之后，如何弥补该缺陷，使得能够反映整体构件与设计数据的差异？我们来看徕卡P40是如何解决该问题的。

二、方案组成和工作流程

徕卡P40扫描仪，Cyclone、Cyclone 3DR

外业扫描

此次扫描为钢结构构件，共六个面，由于地面部分扫描不到，在结束其他五个面扫描工作后还需要对钢构件进行翻面来扫描底部。扫描采用独立架站方式，7站扫描共用时35分钟。

内业数据处理

1.数据导入拼接

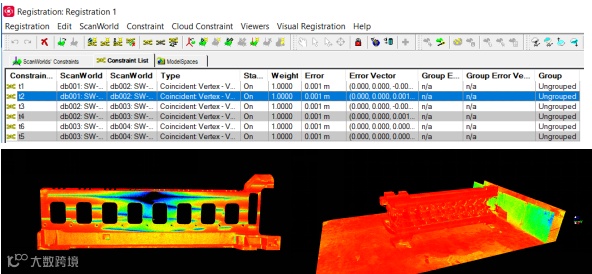

使用徕卡P40设备标配后处理软件Cyclone进行数据的直接导入，拼接精度为1mm：

2.数据过滤

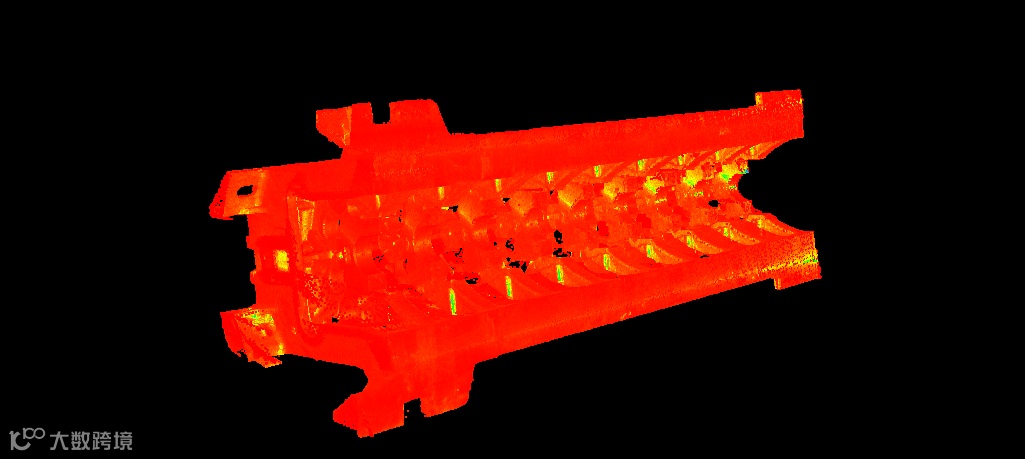

拼接完成之后，进行数据的去噪，目的是最终保留对后续处理成果有用的点。

3.点云与设计模型做对比

使用Cyclone 3DR软件，将点云、模型导入进行对比工作。需要注意的是点云与模型的配准拟合。

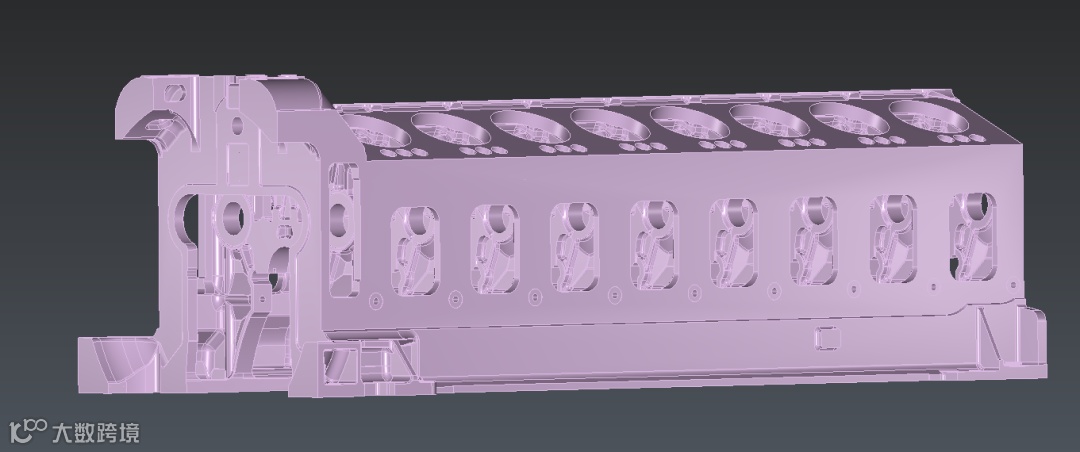

设计模型

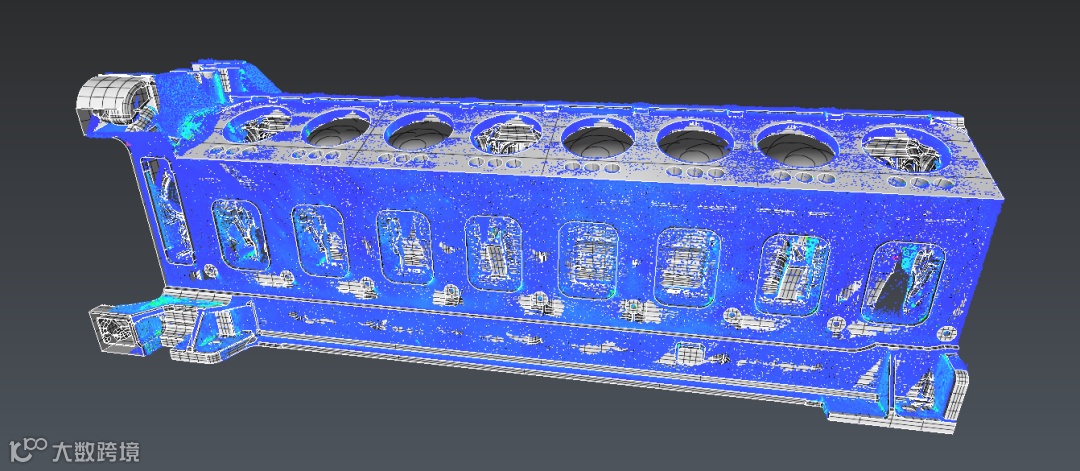

点云与模型配准

利用软件的对比分析功能，将两者进行对比分析。得到三维色谱图，不同颜色代表不同偏差量。

点云与模型对比设计图

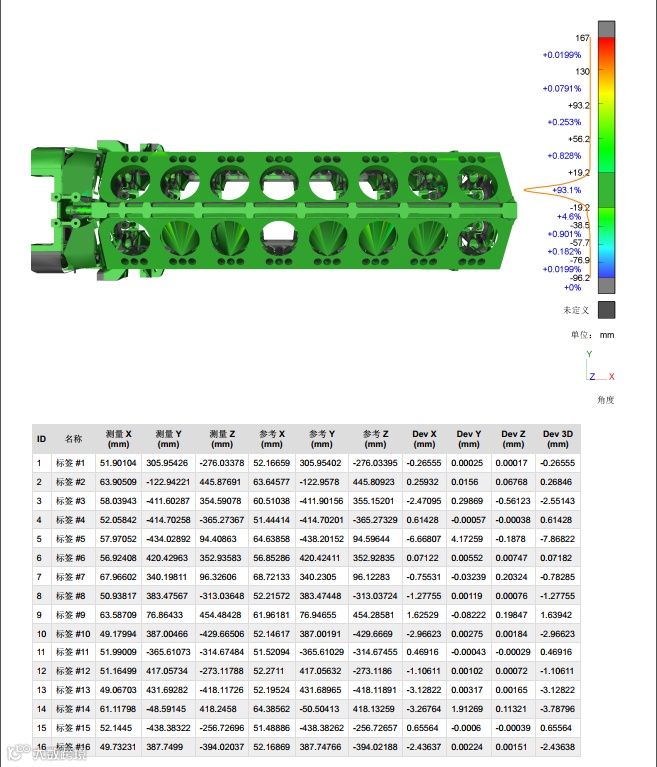

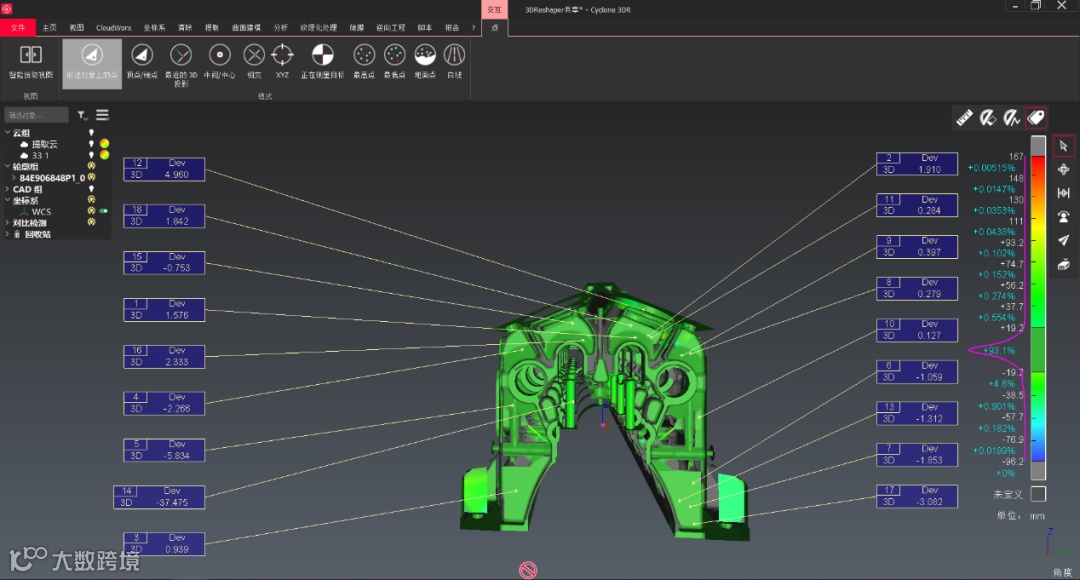

选择任意地方创建标签，生成标签形变量在标签当中的3D一栏显示，还可以生成对比报告：

三、总结

使用徕卡P40三维激光扫描仪获取数据的速度快，信息全，对钢结构全面性检测提供数据保障，检测更全面，优势如下：
