【应用案例】徕卡RTC360+徕卡CAD竣工测量应用实例

竣工测量是指各种工程建设竣工、验收时所进行的测绘工作，竣工测量包含的测量内容较多，加上目前的建筑风格新潮，造型多样，传统的测量方式在进行这些异形建筑的测量时，特别费时费力。目前，三维扫描技术逐渐应用到竣工测量中，该技术具有速度快、精度高、全景拍照、数据全面等优势；但在实际应用中，用户也发现了一些缺点：

• 扫描的站点多，后期数据拼接处理费劲，拼接精度不好控制。
• 数据量庞大，软件处理时间长，数据进入CAD平台软件必须行格式转换。
• 数据提取难度大；点云数据在三方软件中，显示不流畅，绘图不方便。

徕卡测量系统一直致力于为用户提供最优的解决方案，徕卡RTC360+徕卡CAD可完美解决以上难题。

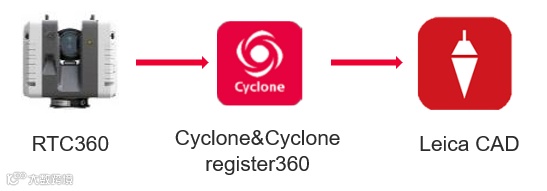

方案组成

• 徕卡RTC360：200万点/秒，VIS视觉追踪，全景拍照1分钟，扫描一站最快26秒
• 徕卡Cyclone Register360：智能点云拼接软件，支持海量点云处理
• 徕卡CAD：拥有强大的测量、绘图功能，支持各种形式的测量数据导入，无缝对接Cyclone，点云加载显示更加流畅

应用案例

本案例是成都某小学采用徕卡RTC360进行竣工测量，并利用徕卡CAD快速绘制竣工图的应用实例，具体实施过程如下：

• 数据采集

一人开展扫描作业，共计扫描155站，用时6小时，包括所有建筑、操场、绿化、地下空间等位置；同时采集控制点9个。

• 数据处理

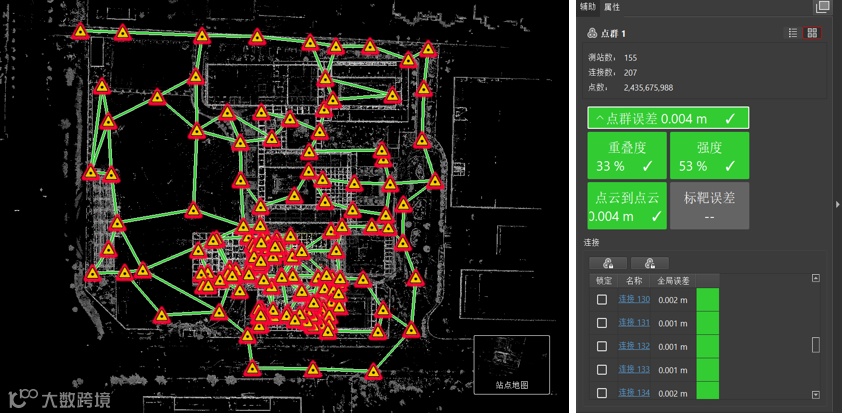

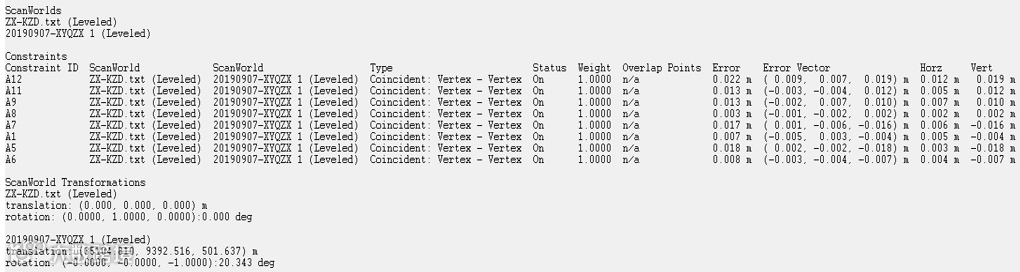

徕卡Cyclone Register360智能拼接，测站之间形成闭合，拼接精度可靠。加入控制点平差后，最大误差为2.2cm,满足竣工测量误差要求。

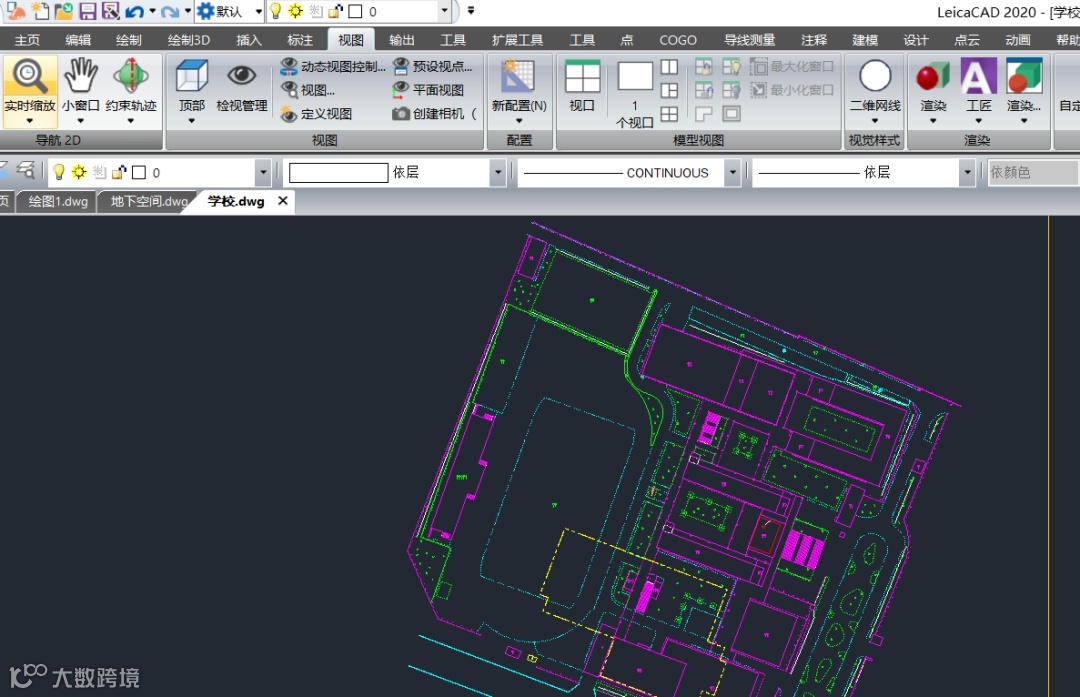

• 地表绘图处理

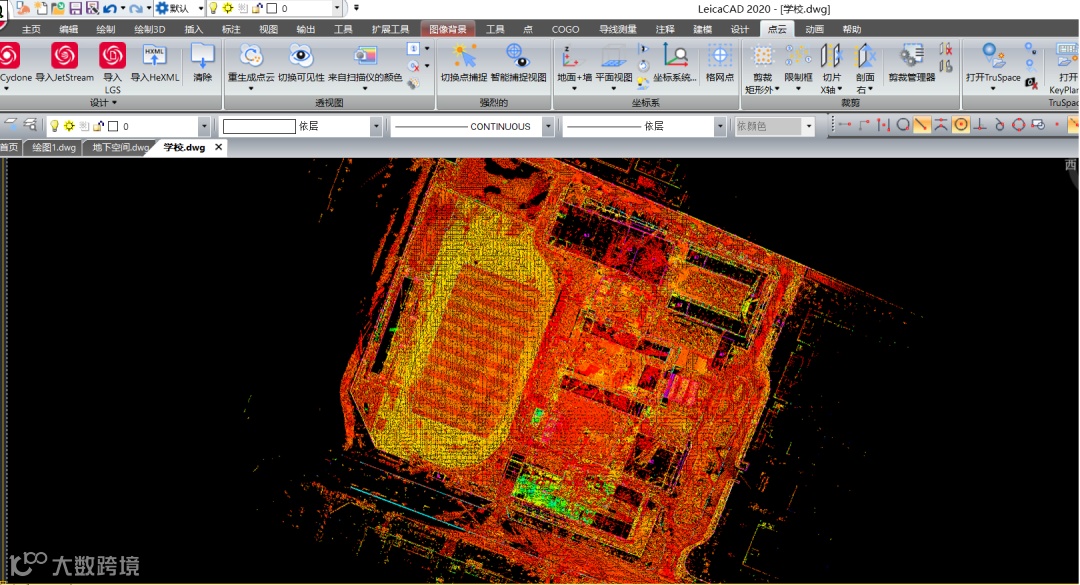

徕卡CAD自带点云处理模块，可直接读取徕卡Cyclone数据库，可对点云进行切片、隐藏、坐标变换等操作。

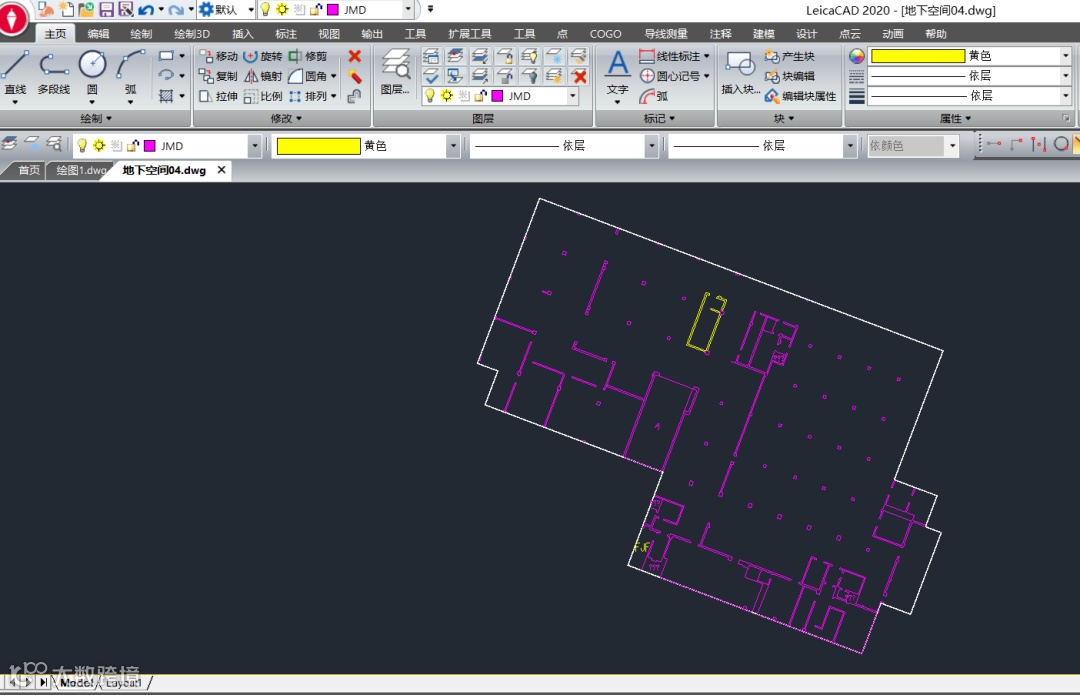

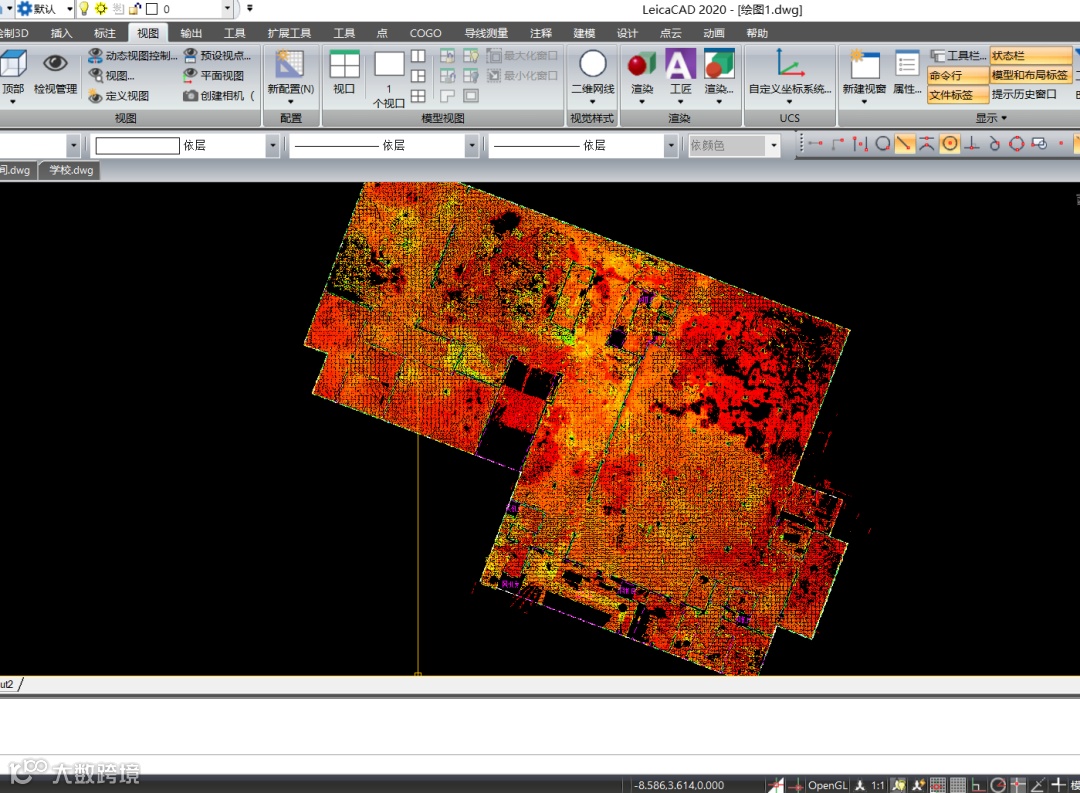

• 地下空间绘图&成果

方案优势

• 扫描更快，即时拼接

徕卡RTC360集成IMU、VIS视觉追踪系统、GPS、高度计、电子罗盘等传感器，测站之间无需标靶；配合平板，可现场查看、拼接，1人即可扫描，节约时间和人员成本。

• 数据拼接更简单

徕卡Cyclone Register360智能拼接，无需人为干预，软件智能平差，确保数据拼接精度准确可靠。

• 海量点云承载

徕卡Cyclone承载海量点云，数据显示流畅，具备测量、建模、方量计算、数据分割等多种功能，支持las、recap、pts、e57等多种数据格式导出。

• 绘图更便捷

徕卡CAD无缝对接Cyclone、Jetstream、徕卡LGS数据源,相比较AutoCAD ,徕卡CAD处理点云更加流畅，能够自动提取高程点，生成等高线，绘图更方便；支持建模，满足客户建模需求；支持多种版本dwg文件输出。
