【应用案例】徕卡BLK360在装饰装潢中的应用
>

【应用案例】徕卡BLK360在装饰装潢中的应用

【应用案例】徕卡BLK360在装饰装潢中的应用 欧徕测绘
2019-11-04
0
导读：一键操作，上手快，软件操作简单，节省时间，保证了精度，满足建筑装饰装潢行业要求

一、行业背景

精准的测量工作是室内装修设计的基础。不论是家装还是办公装修，人们越来越开始追求时尚化的建筑设计，异形建筑结构越来越多、装修风格个性迥异，这给现代室内测量和装饰装修带来了一定难度。
常规的拍照、拉尺测量和绘制平面图等方式，信息有限，缺乏全面的色彩与细节，特别是涉及管线等，需要多次到现场实地查看。
徕卡BLK360迷你激光扫描仪通过对建筑表面非接触扫描测量，获取建筑表面的全部几何纹理特征信息，然后通过软件快速重构出建筑实体的三维模型及线、面、体、空间、色彩等数据。它具有尺寸小，工作快，成果准，放置灵活，操作简单，一次扫描多次利用等优势，不仅帮助实现了视觉可视化，也解决了建筑异形结构的装修难题。
二、应用案例
某公司需进行办公区及健身休息区的设计改造，通过三维点云与全景照片，帮助完成平面图绘制，模型构建。
三、工作流程
1.  外业扫描
环境情况：待扫描区域结构和环境较为复杂，房间分隔多，桌子电脑物品多，遮挡较多。
作业准备：徕卡BLK360硬件1套，操作人员1人，电脑1台
徕卡BLK360以中分辨率获取点云并采集HDR照片，并可以实时在iPad上显示查看。

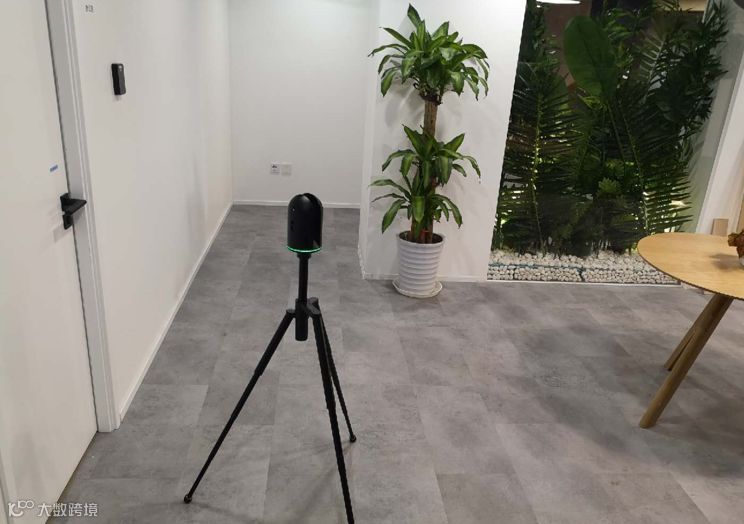

图1 BLK360在采集办公区数据

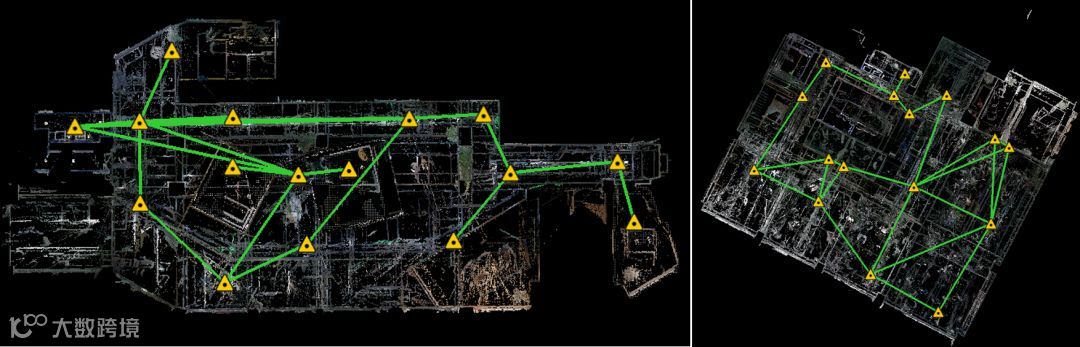

图2 测站信息
2.  数据处理
一键导入电脑端Cyclone Register 360软件，导入同时完成自动拼接，并去除噪点。下图会议室点云和全景照片中可见管道线路位置准确，清晰可见。

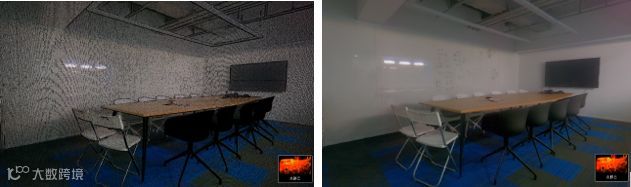

图3 会议室点云与全景照片
3.  成果输出
3.1 AutoCAD绘制平面图：
将处理好的点云利用Couldworx插件加载到AutoCAD中，无需转换格式，切片后，利用多段线拟合等多种绘图工具，轻松绘制出平面图。

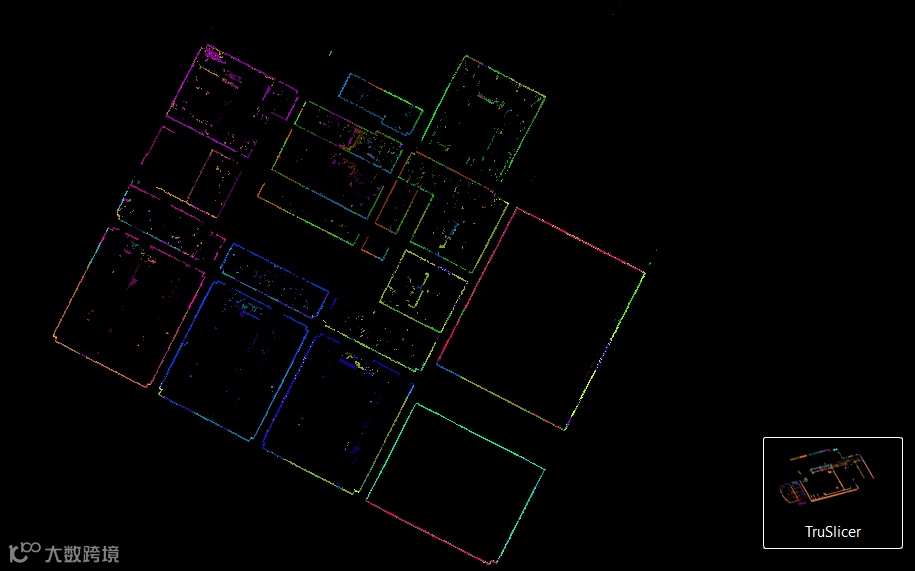

图4 点云切片

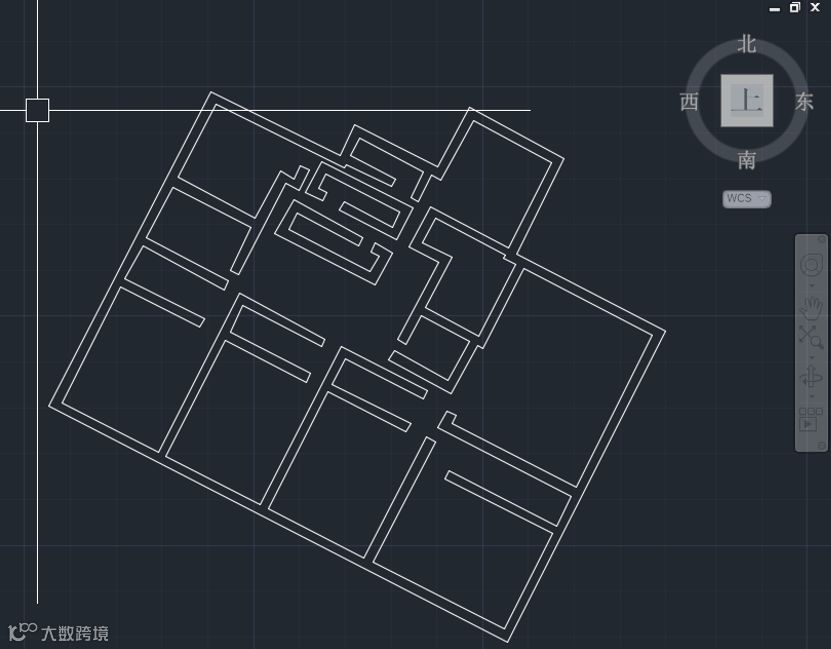

图5 CAD平面图
3.2 逆向建模：
利用Cloudworx插件将点云加载到Revit中，可根据三维实景点云，绘制墙体、门窗，设计好墙体类型、标高等参数信息，生成模型。
此外，还可以将点云导入到3D Max、Maya、犀牛等软件中建模。

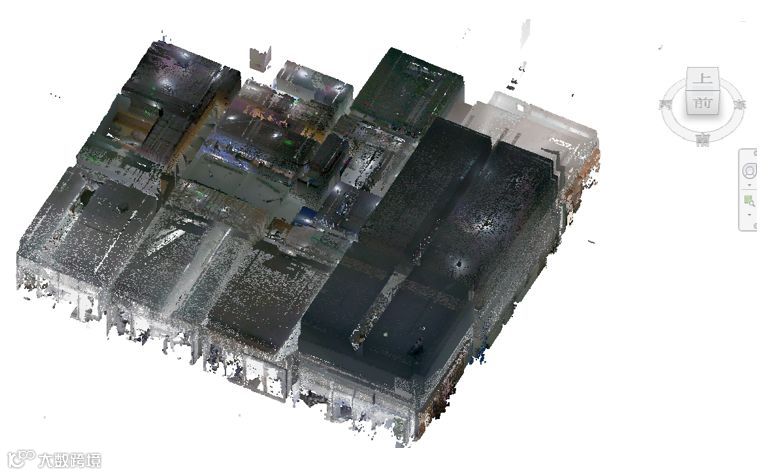

图6 Revit中加载点云

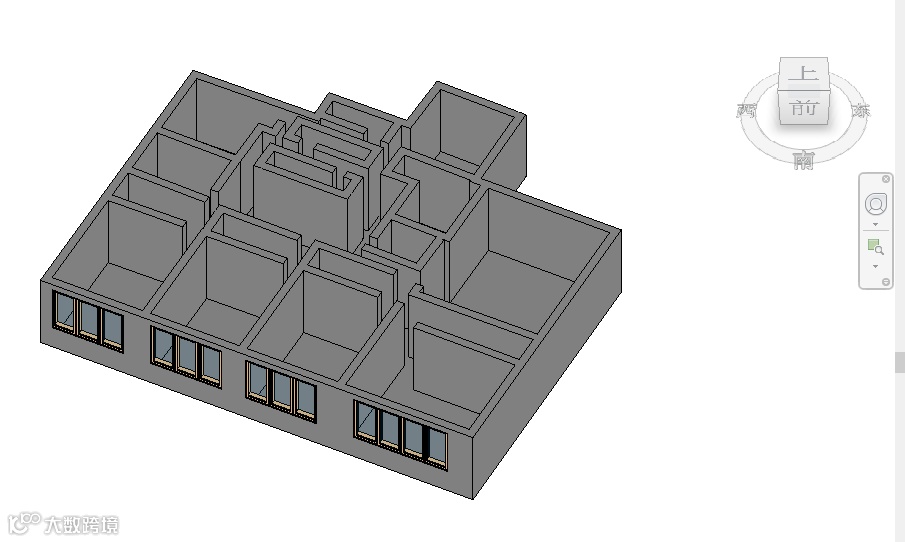

图7 完成建模
3.3 模型应用：
在模型基础上，设计师可以进行精确地设计各类装修风格，方便把控建筑物内管道、线路等，可以作为基础数据保存以方便建筑装饰设计、装修施工、运维管理。
四、总结


  1. 轻小便携：徕卡BLK360作为世界上最小的三维激光扫描仪，非常适用于室内装饰装潢。可以深入各处细节，减少数据盲区，获取最完整的点云数据。

  2. 形象直观：成果多样，包括二维平面图、三维点云、三维模型等，并有HDR照片，满足对RGB色彩的需求。

  3. 一键操作，上手快，软件操作简单，节省时间，保证了精度，满足建筑装饰装潢行业要求。
