【干货分享】徕卡TPS数据存储器常见Q&A

欧徕测绘

2020-04-15

导读：不按上述指导操作可能会引起数据的丢失或对卡的永久性损害。

存储器的作用是将实时采集的测量数据存储起来，再根据需要传送到其它设备如计算机中，供进一步的处理或利用，存储器是一种外存储媒体，作用相当于计算机的磁盘。徕卡仪器使用不同的储存器，有PC卡、CF卡，SD卡、U盘等。

储存器的使用会让我们觉得非常方便，但不正确的使用会给我们造成很多麻烦。例如不慎将存储卡插反了，很可能造成存储卡及仪器卡槽的损坏，仪器将无法常识别卡，卡里面的数据将会丢失，测量数据没有了，几天的工作就白费了。

以下介绍用户在使用存储器时容易出现的问题及注意事项。

Q1：为什么建议用户使用徕卡的存储卡？SD卡正确的插卡方法是怎样的？

SD卡用于MS60/TS60、MS50/TS50/TM50、TS11/15等仪器，其特点是容量大，传输速度较快，体积小（24mm×32mm×2.lmm)，信号端口为高性能的9针接口，并有写保护开关，优点是不会被插反。我们建议用户使用徕卡的储存卡，之前有用户使用非徕卡SD卡给仪器做升级，升级过程中出错，造成仪器系统崩溃。

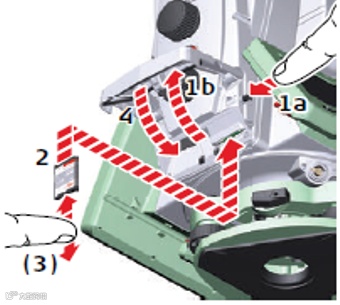

正确插入或拔出SD卡步骤

SD卡是插入仪器通讯侧盖的卡槽内。

1. 按下通讯侧盖侧边按钮，打开通讯仓

（仓盖将自动打开）

2. 将卡稳定地滑进插槽，直到固定就位。

（必须保持卡触点朝上并对着仪器方向。）

(将卡稳定地滑进插槽，直到固定就位。)

3. 如果想取出SD卡，只要打开通讯侧盖盖子并轻轻地按压卡的顶部即可从卡槽中取出。

4. 按下关闭仓盖，推动仓盖中央部位。

Q2:仪器不能识别CF卡的原因？CF卡正确的插卡方法是怎样的？

CF卡用于GPS1200，全站仪TS/TM30、TPS1200等仪器；另加配PC卡适配器可用于GPS500及电子水准仪DNA系列等仪器的数据存储。徕卡32MB CF卡，可存测量点数据5000-10000个，按照工业标准制造的CF专业存储卡，数据存储更安全可靠，在极端恶劣的环境中数据也不会丢失，其缺点是，卡的一侧有50个端子插孔，端子特别细，使用时要小心，以免损坏。

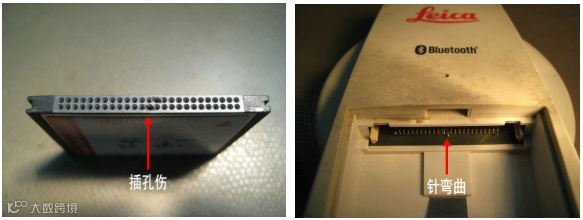

例如：客户不慎将CF卡插反了,造成CF卡和卡接口板损坏，如下图：

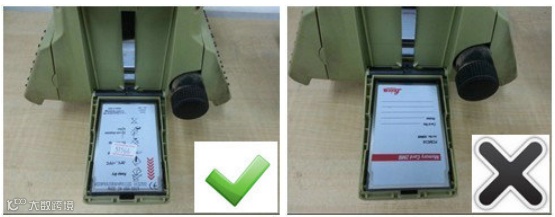

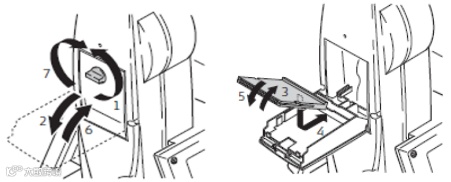

正确的插卡方式：

1. 转动CF卡插槽锁紧旋钮到垂直位置，打开CF卡插槽盖。

2. 翻开CF卡插槽盖。

3. 捏住CF卡的前端向上取出CF卡。

4. 将CF卡的底边放入卡盖的底边。卡的外沿在上边，如CF卡插槽中所示的示意图。

5. 向下压卡进插槽。

6. 关上插槽盖。

7. 转动锁紧旋钮以锁紧CF卡插槽。当锁紧旋钮转到水平位置时，插槽盖被正确地关闭。

Q3: 仪器PC卡仓损坏的原因？PC卡正确的插卡方法是怎样的？

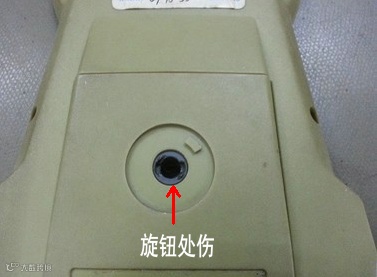

PC卡，又称PCMCIA卡，为68针，它的尺寸大约相当于一张信用卡。徕卡全站仪TPS1800/2003、TPS1100都是使用的PC卡。TCA2003全站仪PC卡卡槽装在主板一侧，通过卡仓排线连接主板。如果将PC卡插反了，有可能会造成PC卡损坏、卡槽针弯曲或用力拧卡仓旋钮，造成卡仓旋钮的损坏等问题。
