【应用案例】徕卡BLK360在地下井室测量中的应用
>

【应用案例】徕卡BLK360在地下井室测量中的应用

【应用案例】徕卡BLK360在地下井室测量中的应用 欧徕测绘
2020-04-28
1
导读：徕卡BLK360迷你三维激光扫描仪以其出色的特点能够满足地下管线测量的特殊作业环境和需求

一、 应用需求

电力、通信、燃气、供排水等市政设施通常通过设置井室以便维护检修，地下井室一般较深，井室底部往往有泥水，有的则难以下井，是一种典型的密闭空间、危险空间、狭小空间。
如何安全、快速、准确地获取井室的内部结构、管线的深度、走向、绝对位置坐标等信息呢？
传统方法：
1) 人员下到井室底部，利用垂球或者测距仪进行测量，存在以下问题：

  • 需要人员下井，井底较深，不够安全

  • 有污水淤泥时，人员操作不便，无法到达井底，测量不准确

  • 只有深度、直径等尺寸数据，平立剖面图绘制困难，缺少准确位置坐标

2) 无法下井的，根据通过设计图纸，人工绘制，存在以下问题：

  • 估计数据不够准确

  • 图纸难以表现准确的形状、位置

如何解决井室测量的困难？
二、 徕卡BLK360井室测量案例
项目时间：2018年10月
项目实施单位：某测绘院管线公司
作业需求：获取排水管管口底部三维坐标、获取井室结构尺寸信息
井室概况：圆形井口，直径约0.6米，井颈为方形，井深约2.5米，内部有多根电缆，待测管口位于电缆下部，由于遮挡，无法使用全站仪在地面进行观测
1、外业扫描：

  • 确定方案，进行扫描

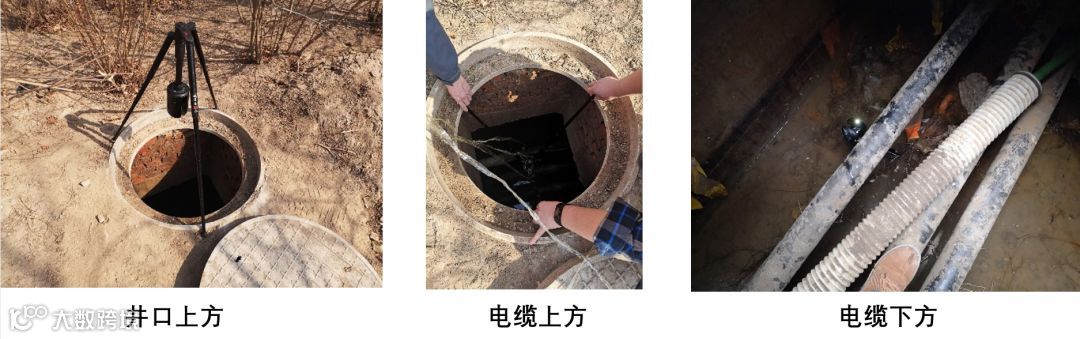

共设井口上方、电缆上方、电缆下方三个测站

  • 布设控制和扫描标靶

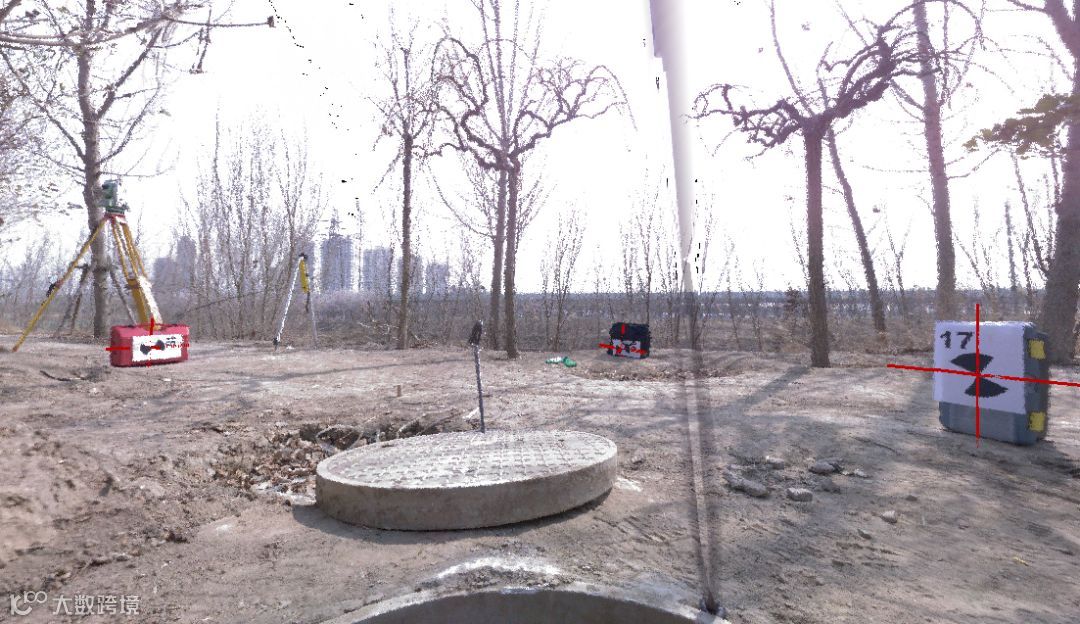

在附近做临时控制点；布设标靶，以便转换绝对坐标。
布设控制点
2、内业处理

  • 一键拼接

数据传输到PC端Cyclone Register 360软件，一键同时完成数据导入和自动拼接

  • Truview三维实景发布

可实现点云数据的在线共享，方便各部门人员查看三维坐标、备注、音视频和图文链接等

  • 绘制剖面图

无需转换格式，在CAD软件中加载点云并切片，自动拟合多段线，轻松绘制出截面图
3、成果展示

  • 三维实景点云：

可检查电缆情况，自由平移旋转，可在点云数据中漫游，任意查看各个位置效果，有身临其境的代入感。

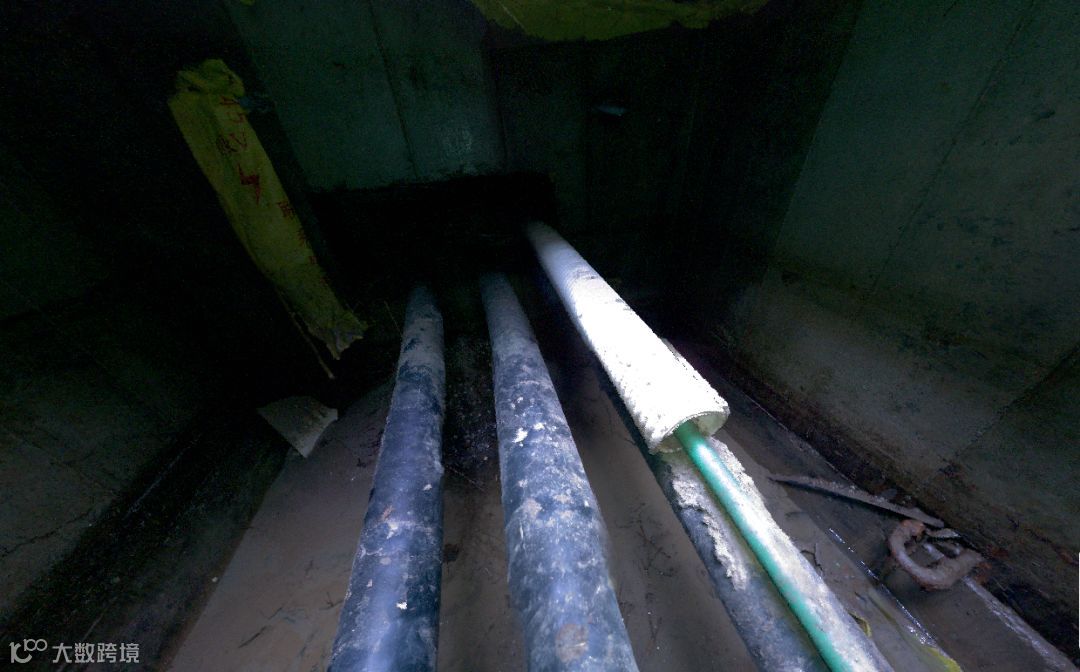

三维实景点云存档

  • Truview网页浏览：

Truview三维实景发布的成果可方便地共享，支持网络在线查看供排水口坐标等丰富信息。本案例中现场得出的结果与现有已知的数据相比较，水平误差仅为1厘米，高程误差仅为2厘米，完全满足要求。

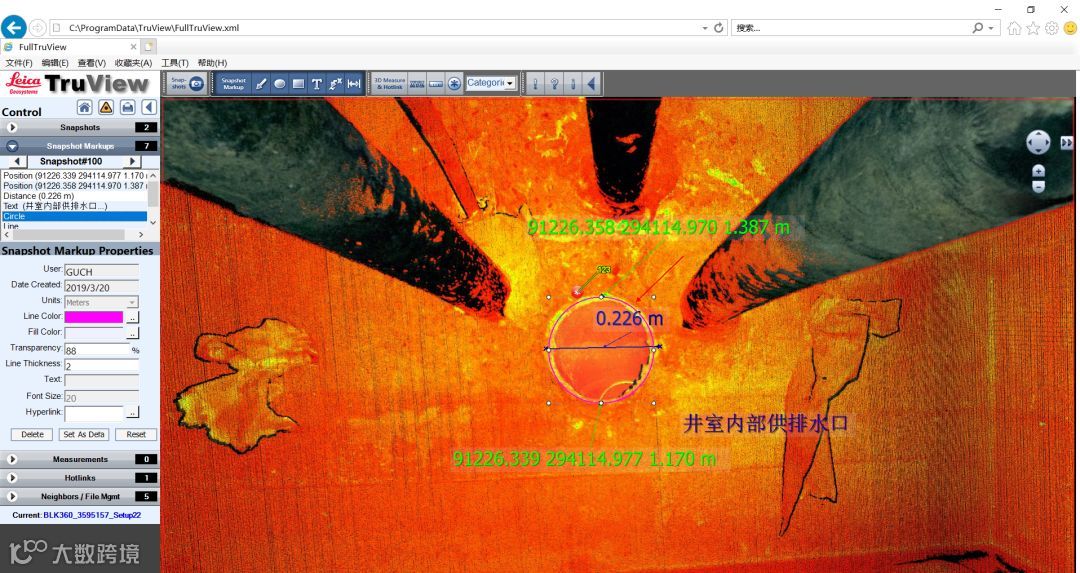

Truview三维实景发布和浏览

  • 切面图剖面图等：

可生成切面图、剖面图，可得到准确的各段形状、直径、埋深等。

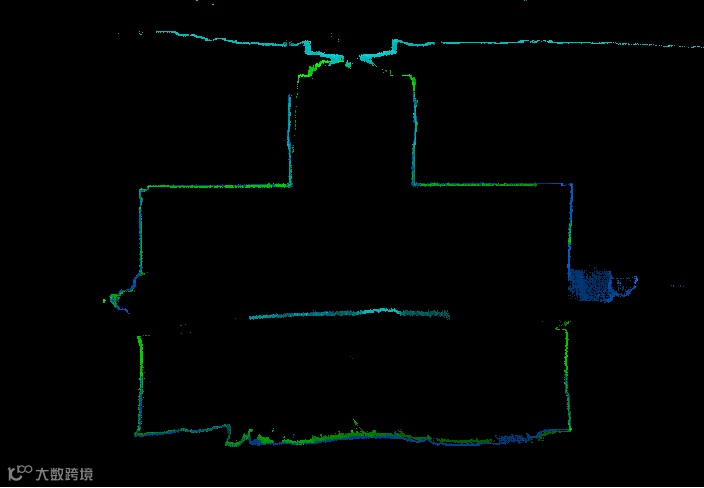

点云切片

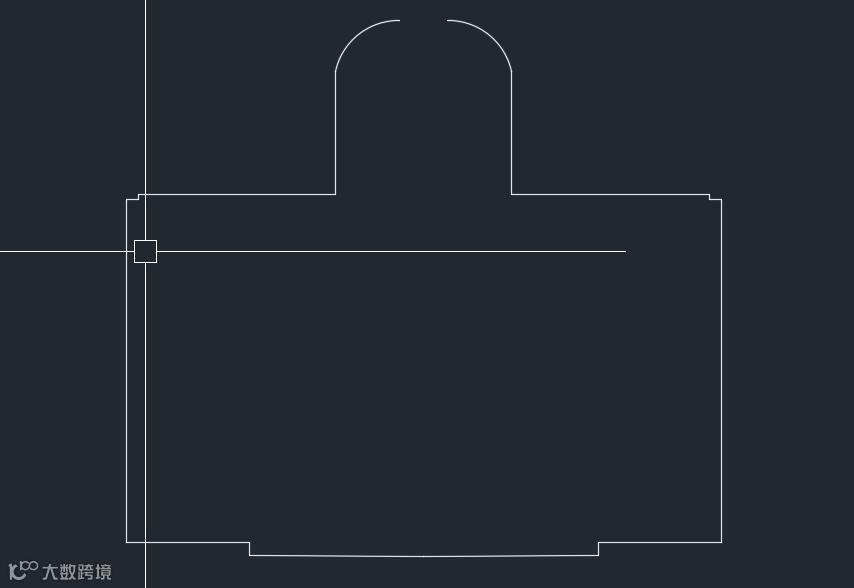

CAD截面图
三、总结：
徕卡BLK360迷你三维激光扫描仪以其出色的特点能够满足地下管线测量的特殊作业环境和需求，具有以下优点：

  • 作业方式简便：徕卡BLK360仅重1kg，可倒置作业、可特制脚架和加长支撑杆，可远程遥控，作业人员无需下井，安全、轻松、省力

  • 快速高效：现场一个井室仅需3站，不到10分钟即可完成测量。单人就能操作，无需观测，轻轻一点即可完成扫描+拍照，大大提高了作业效率

  • 成果直观：真正做到将现场复制到电脑上来，还原井室结构，一次扫描，可多次利用，三维实景成果相比点和尺寸测量值更加直观

  • 精度准确可靠：管口三维坐标、直径、深度等数据误差均优于2厘米，满足精度要求
