某市小区于18年9月份竣工，小区内包括房屋、道路、设施、地下空间等，交房前上级主管部门需要对小区进行竣工测量验收，以便于检查施工情况和作为验收通过的重要依据。

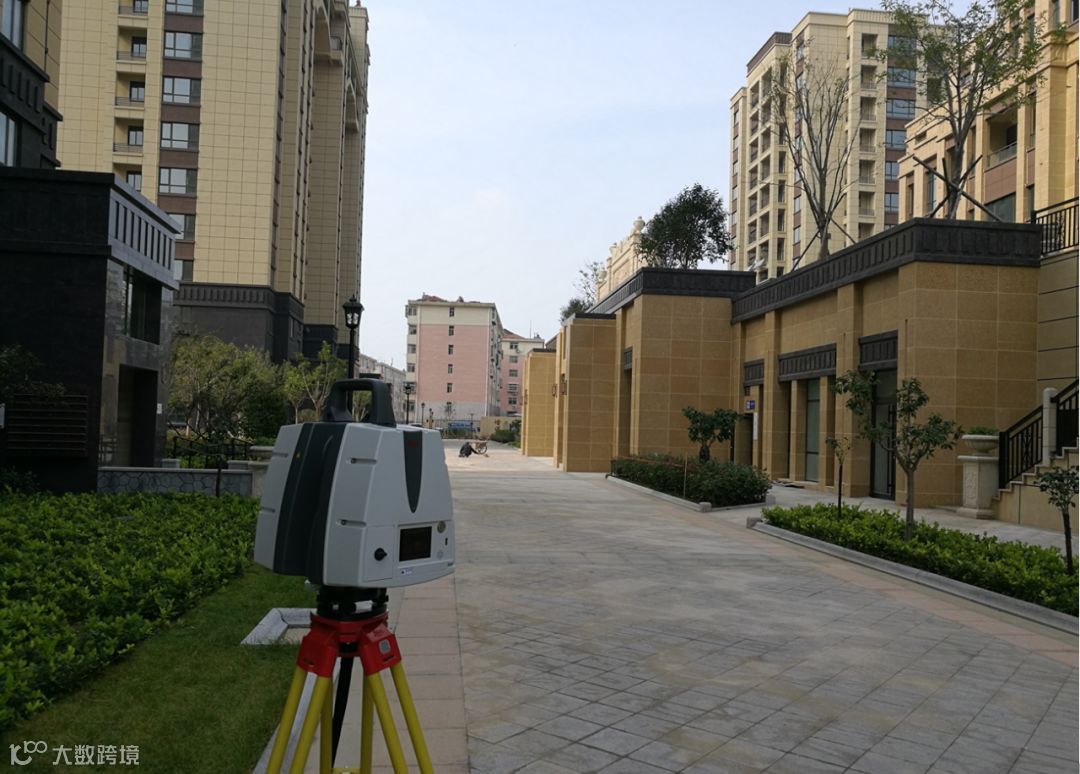

1、外业扫描
数据使用点云拼接，无需标靶，外业仅需一人或两人，进行了80测站扫描，其中包括12站的小区外围数据，45站的小区内部数据，23站地下空间数据，共用4小时。

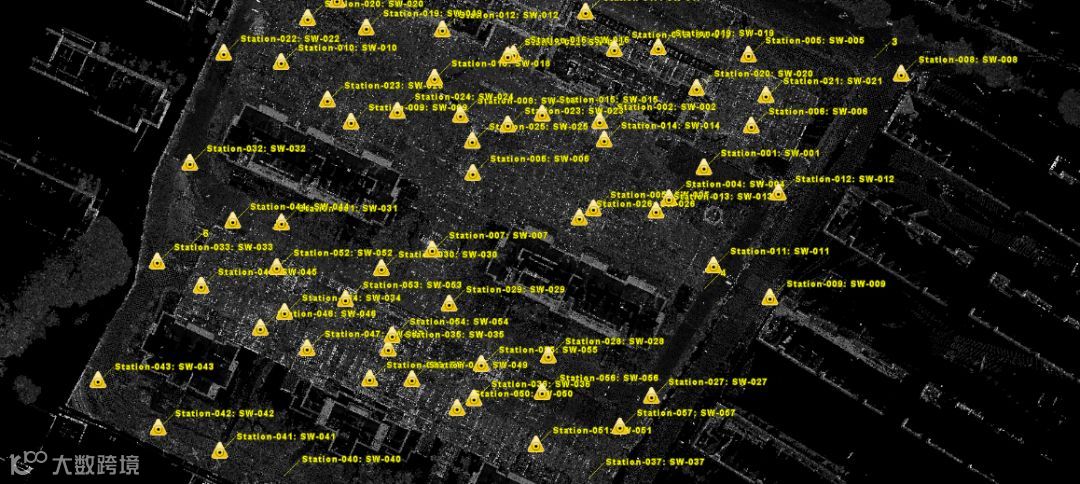

站点布设
2、点云拼接
直接采用视图拼接方式，在Cyclone极速点云处理软件内直接对齐点云，软件自动进行点云整体计算，得出最佳的测站拼接位置。
点云视图拼接

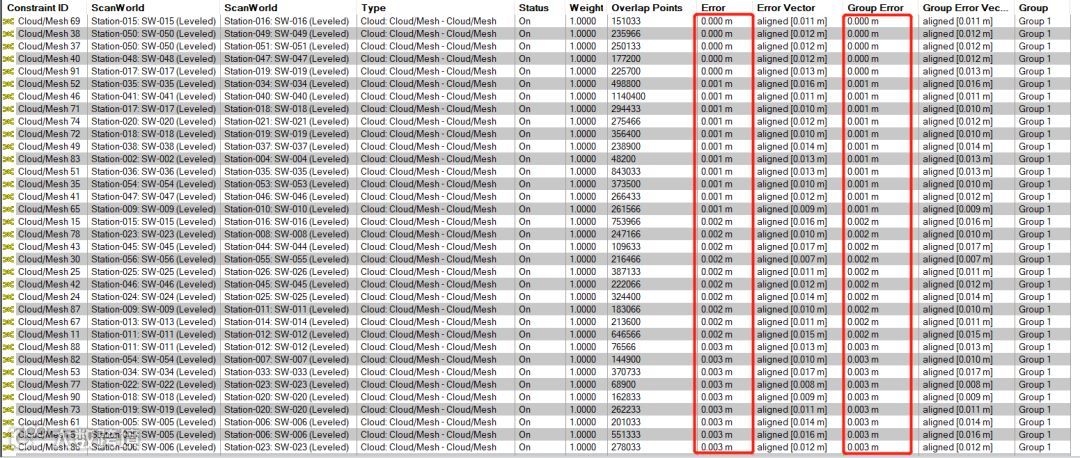

整体点云经过优化计算后，拼接误差不超过3mm，完全满足城市地形图勘测的精度要求。

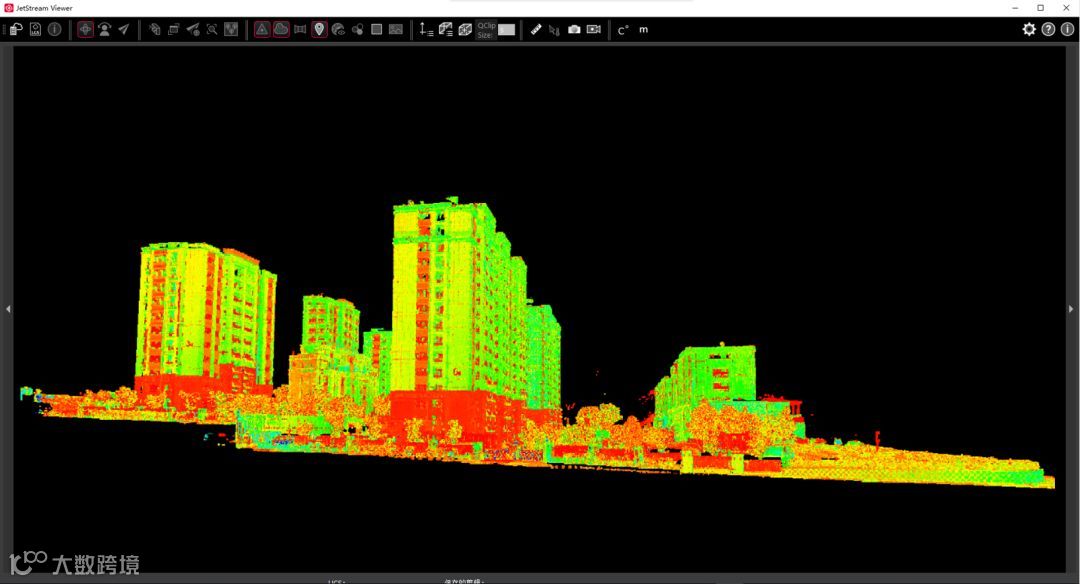

拼接后的点云成果
3、绘制平面图
1）点云导入：通过徕卡CloudWorx for AutoCAD点云应用扩展软件，可以利用现有的CAD软件资源，在不改变用户数据处理习惯的同时，实现点云的跨平台使用，免去了因格式转换带来的麻烦，满足快速绘图需求。

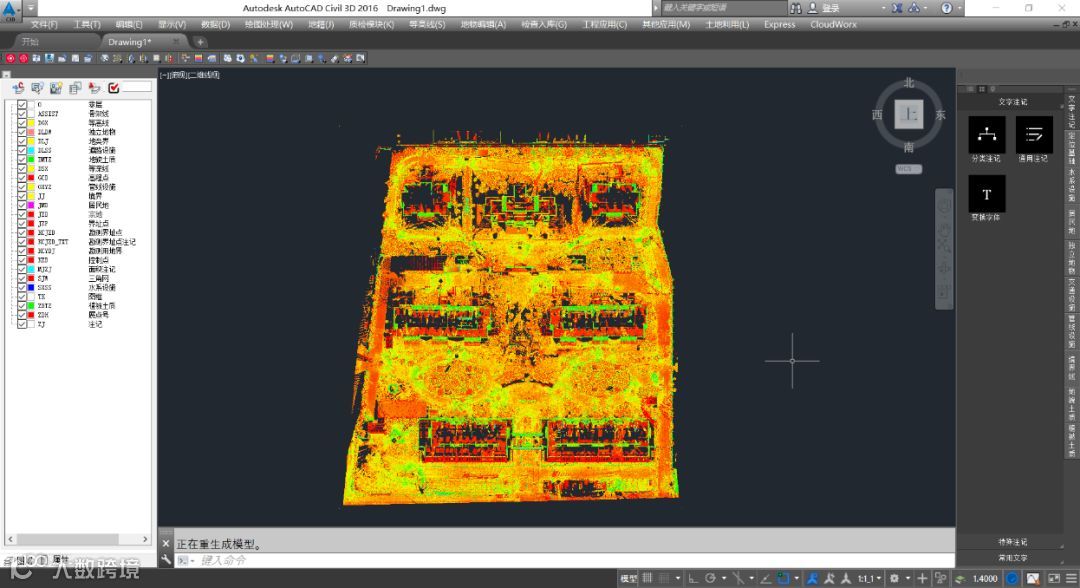

在AutoCAD中加载点云

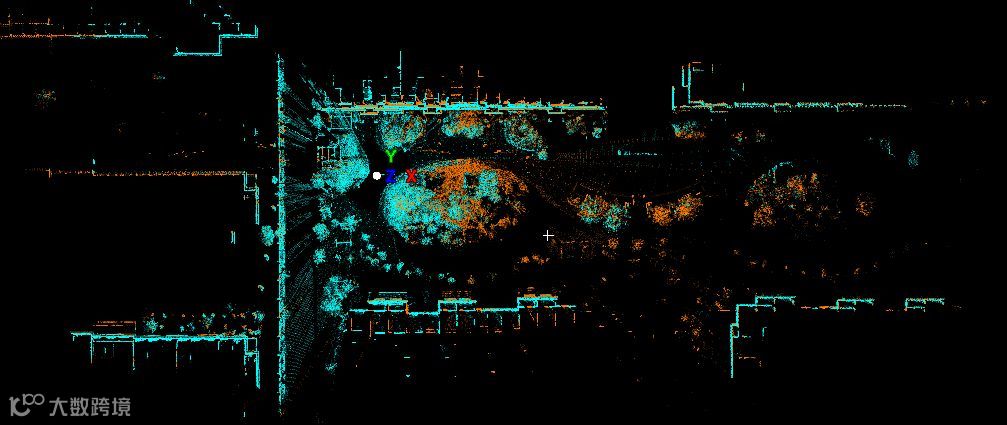

2）点云切片：在AutoCAD中通过徕卡CloudWorx for AutoCAD点云应用扩展软件显示点云之后，利用点云切片功能显示建筑轮廓。

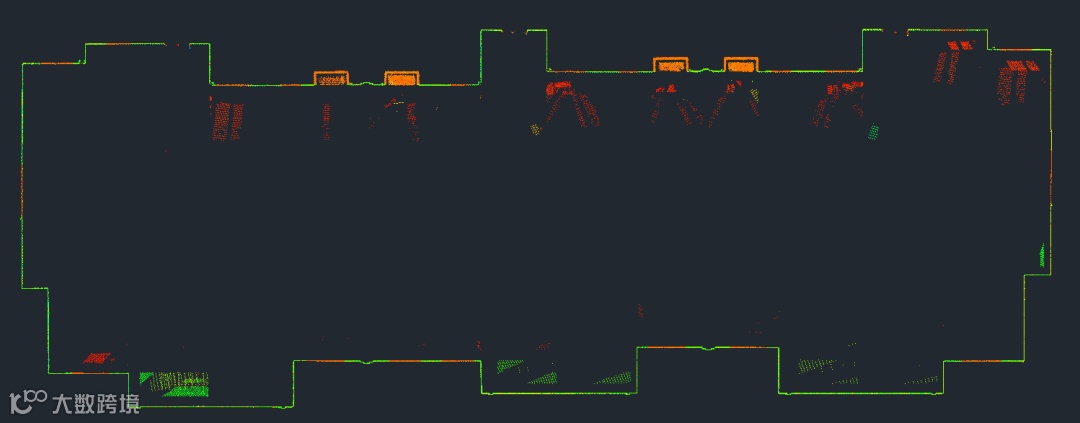

建筑切片显示
3）快速绘图：利用徕卡CloudWorxfor AutoCAD快速画线工具，使用多段线快速拟合功能，只需鼠标轻点一下便可以轻松绘制平面图，快速获得完整的平面成果图，并支持拟合优化，基本实现了切面图的自动化绘制。

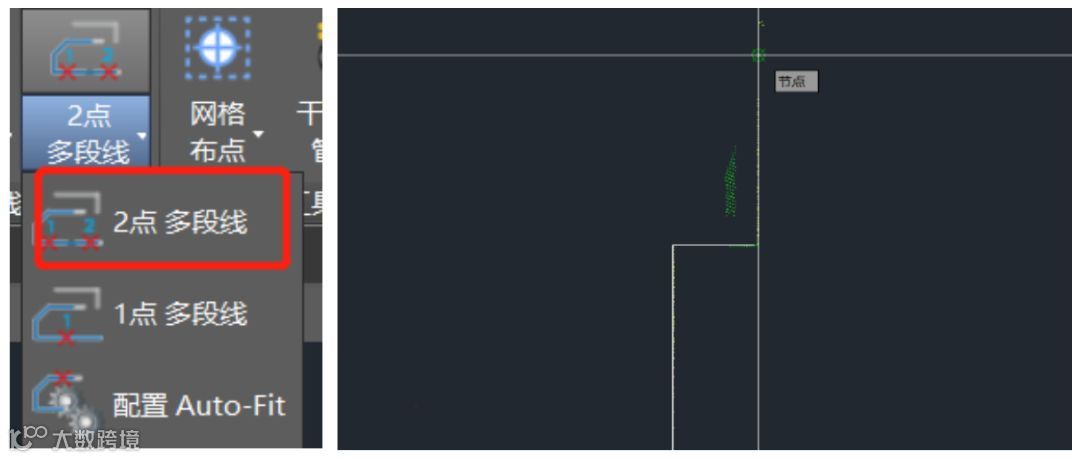

2点拟合多段线与三维点云捕捉
4）属性与整饰：对绘制完成的切面图添加图形属性，并做进一步的整饰，得到完整的平面图。

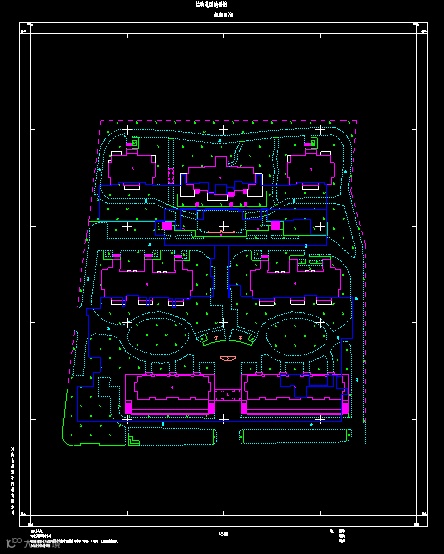

测绘成果图展示

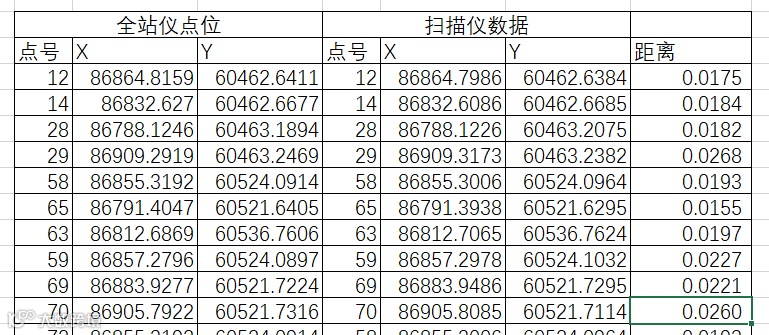

5）精度对比分析：对来自全站仪点位数据与P50扫描仪数据绘制的平面图做对比分析，结果在3cm之内，成果满足小区竣工平面图的规范要求。
特征点检核
徕卡P50三维激光扫描解决方案数据获取全面，既能胜任建筑立面高层的长距离扫描，也能胜任室内或地下空间的短距离扫描，长短兼顾、一机多用，扫描方式灵活，一次采集，多次利用，无需担心有遗漏的测量信息，避免补测或重复劳动，减轻了外业人员的工作量，扫描的点云数据通过CloudWorx无需数据转换，直接导入到AutoCAD中成图，大大提高了平面图成图工作效率，保证了项目进度，降低了人力物力成本。
