【应用案例】徕卡BLK360迷你激光扫描仪在刑侦现勘中的应用

欧徕测绘

2021-11-02

导读：徕卡BLK360三维激光扫描仪以其小巧灵活的外形、简单便捷的操作、丰富准确的数据成果为现场勘察提供充分的信息保存及准确的数据提取。

一、概述：

现场勘查中，需要记录客观准确全面的现场信息，包括拍摄现场照片，快速绘制现场方位图、细目平面图，进行三维重建和全景重建，制作笔录，保护好痕迹物证，随时提取测量尺寸信息，快速生成生动、完整的案件材料并存档等。

徕卡BLK360迷你激光扫描仪，可实现对刑侦现场的三维实景复制，精确还原现场，记录空间尺寸与关键物证信息。结合Map360案件现场三维重建系统可以实现无须人工干预全自动完成全景重建和三维重建；在此基础上，自由嵌入各种音频、视频、图片、文字等，辅助再现案发全过程；还可结合现场细目图、现场方位图、文字笔录、细目照片等现场信息，快速生成生动、完整、永久的案件汇报演示材料。

二、应用介绍：

现场整体勘验

徕卡BLK360所见即所得，精准获取现场三维空间位置和图像信息。首先利用徕卡BLK360快速对现场整体环境进行采集。数据传输到Map360，自动完成的室内三维重建、全景重建，可以任意视角浏览和测量。

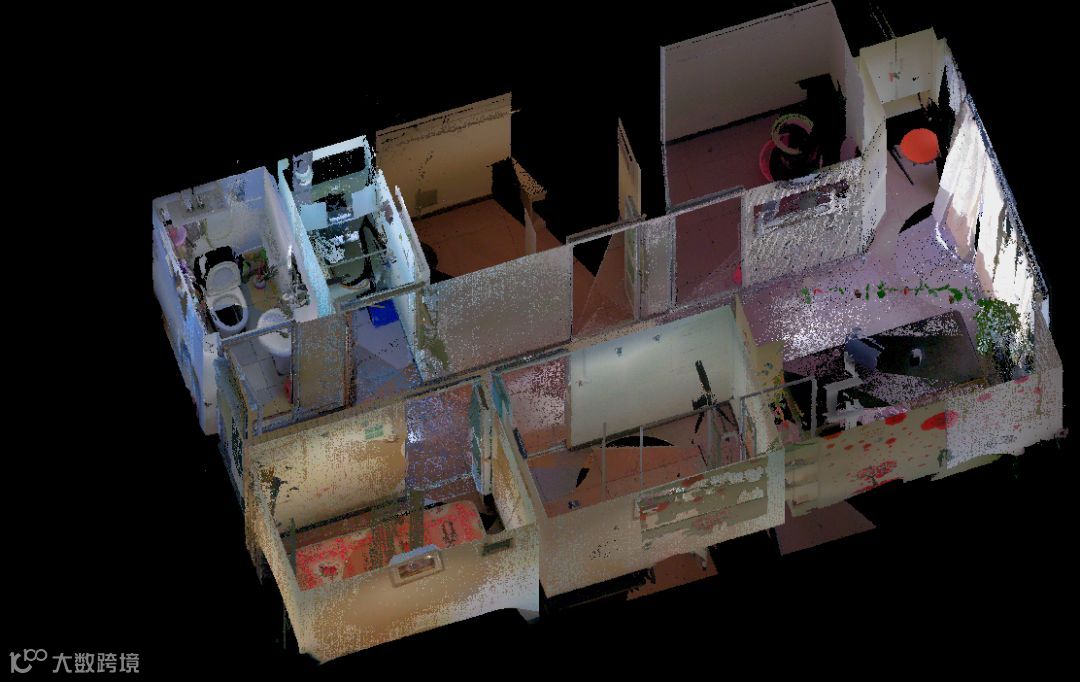

图1 整体勘验中的三维重建

现场初勘

利用徕卡BLK360快速对现场整体环境进行采集，记录血迹残留、凶器信息等物证，便于量取和提取物体尺寸关系、物体相对位置关系。

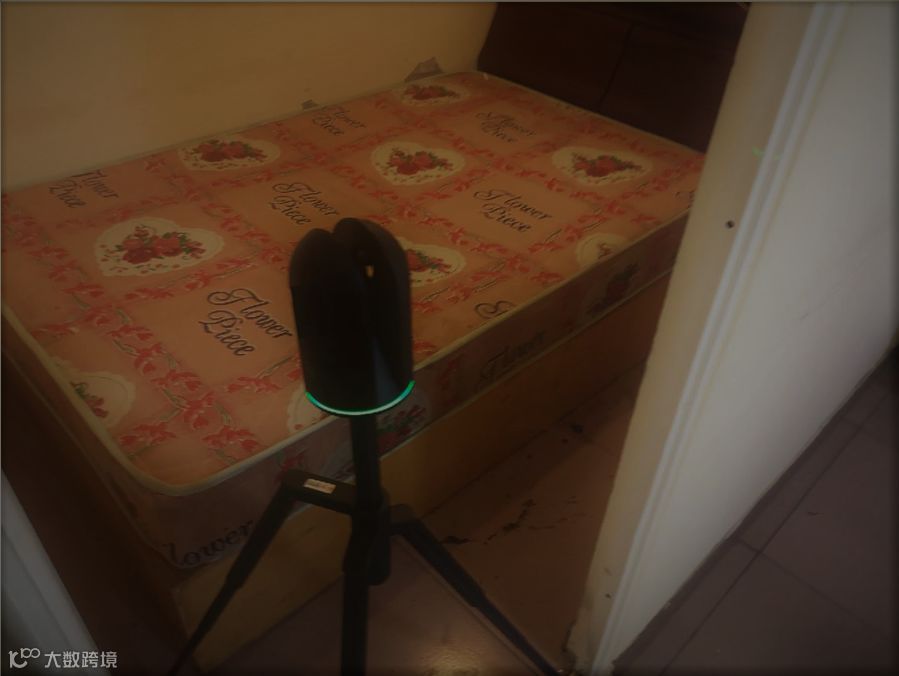

图2 案发现场初勘

其中的全自动全景重建成果可以自由浏览和输出保存。

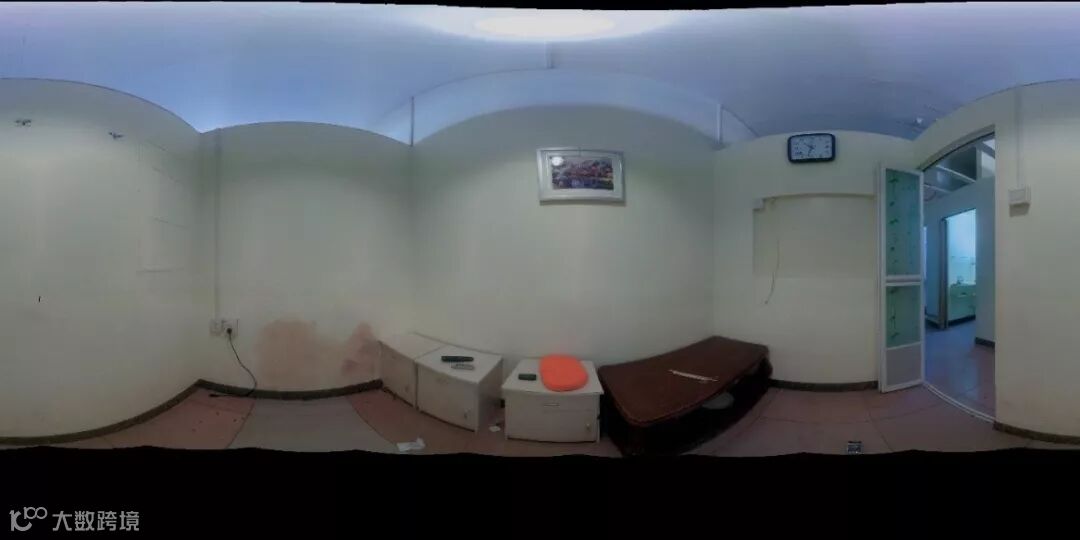

图3 初勘现场的全景重建

现场详勘

徕卡BLK360以实景复制记录下现场血液痕迹、凶器、脚印等信息。通过数码相机等刑侦器材固定掌纹、指纹等细目痕迹物证。以上这些痕迹物证以文字说明、现场图、细目照片、视频等形式能够嵌入三维场景中，生成更形象清晰的汇报材料、也便于进行案情的模拟演示。

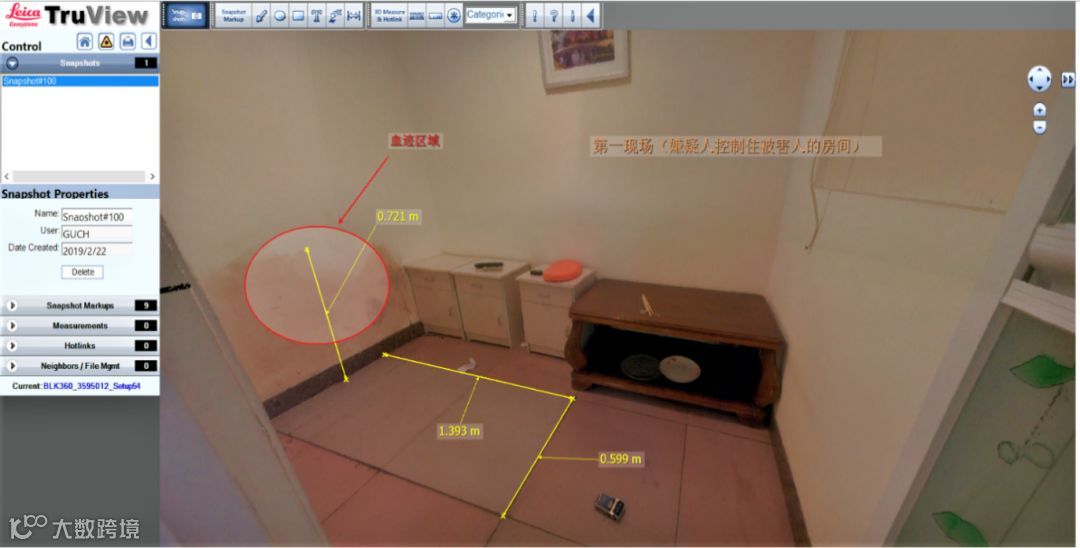

图4 全景重建中的详勘信息标注

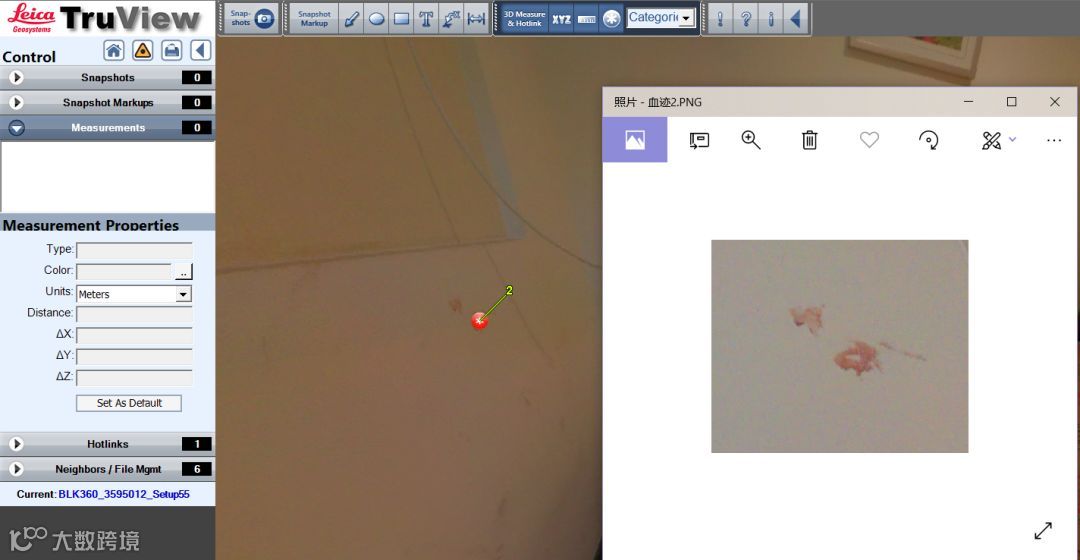

图5 全景重建中的详勘痕迹嵌入

案情分析与汇报演示

1）快速绘制现场平面图/三维图

MAP360是专业的现场实景三维重建系统，具有强大的CAD功能，根据徕卡BLK360采集的真实点云，快速绘制现场平面现勘图、方位图和野外图，绘制三维模型图。丰富的车辆、建筑、家具、人体等符号库简单易用，可直接绘图，完成精准的三维模型重建，也可以实现摆放式完成三维模型图，同时得到平面示意图。

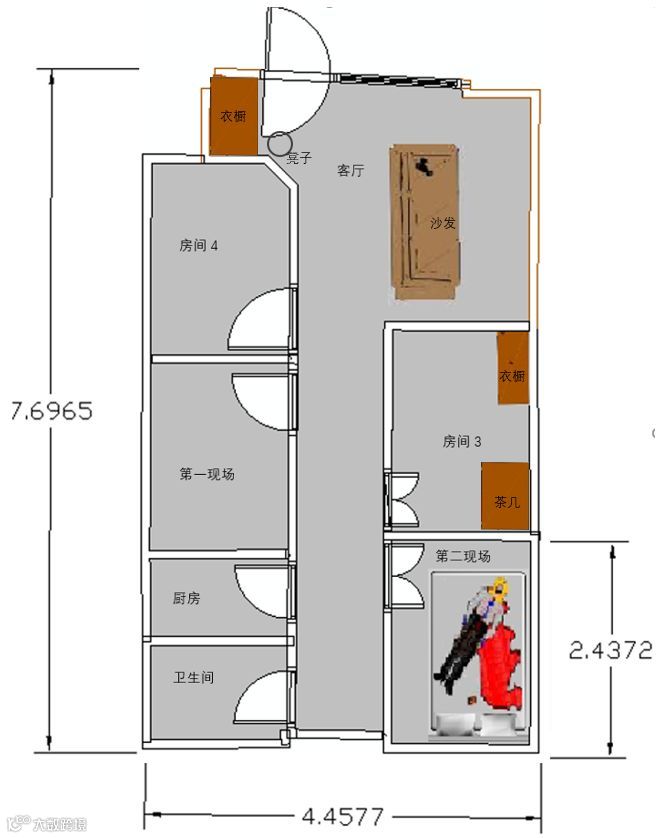

图6 快速绘制现场平面图与示意图

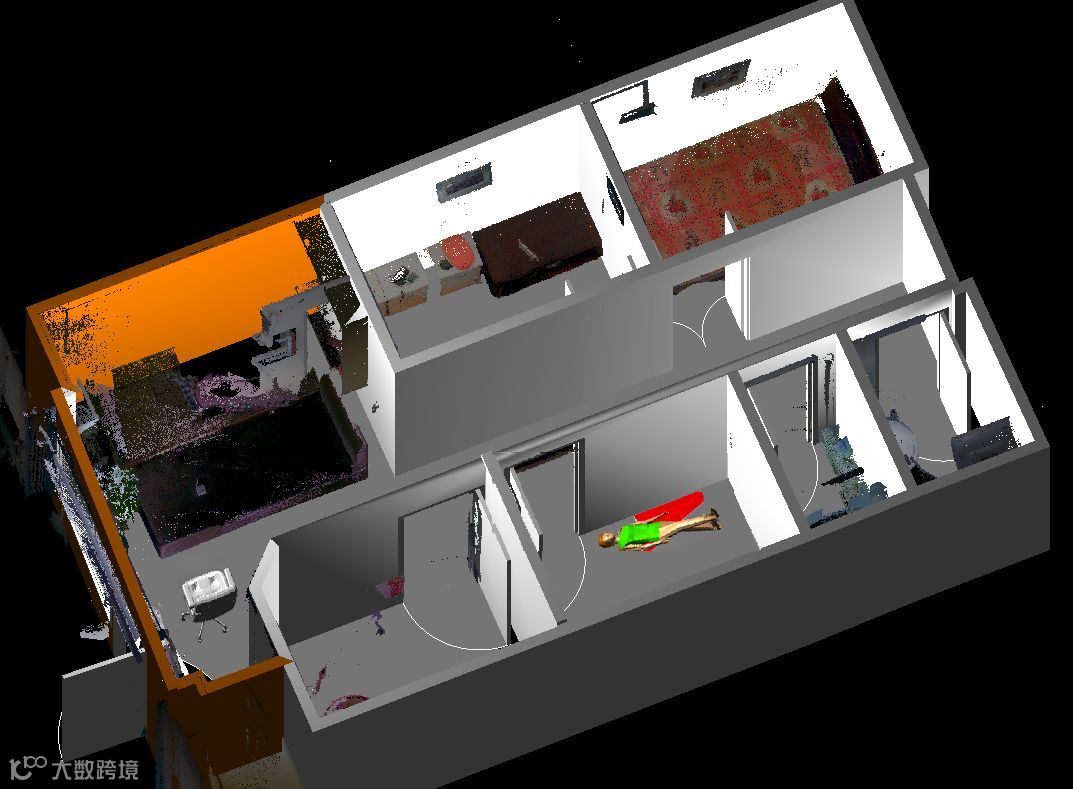

图7 根据点云完成现场三维模型重建

2）现场笔录快速记录

可以在1:1点云中进行量测，快速提取空间尺寸信息，提供多种标引方式，多种文字标注方式。还可以将照片、录音、文件等标记到物证对应的空间位置上，自动添加到证据日志，方便资料归档和方便进一步生成现场的完整笔录。

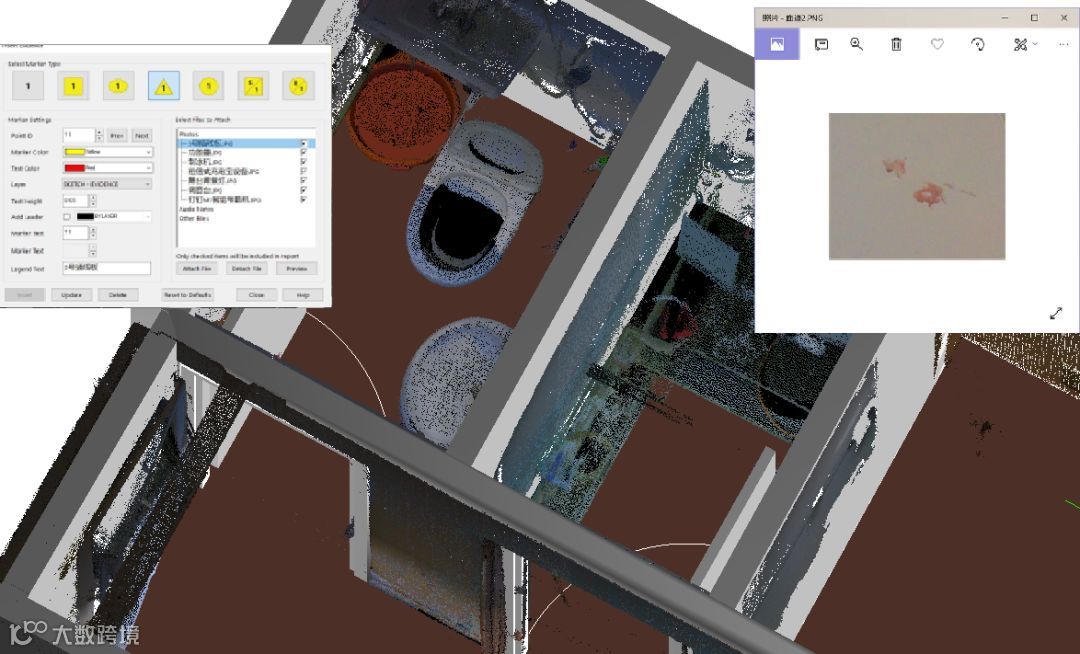

图8 现场物证标记

3）案情模拟演示

在绘制现场三维模型图的基础上，可以多重视角还原现场。

可以进行血液分析、目击者视角分析、监控盲区分析、嫌疑人行动路线图分析、动画模拟等，对于涉枪案可以进行弹道分析，模拟案发过程。

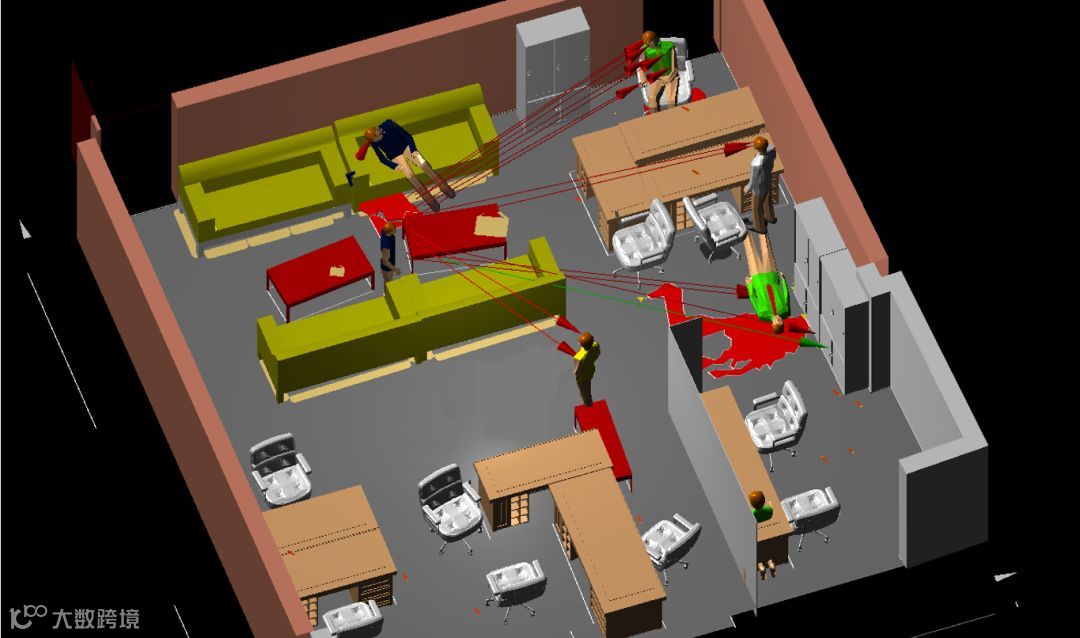

图9 现场三维模型重建和弹道分析

三、总结：

通过实际案件检验，徕卡BLK360结合MAP360软件能够出色的完成现场勘察中的发现、固定、提取痕迹物证的工作；可为案情分析提供数据基础；现场原始信息经过实景复制可以永久保存，经得起检验。比起传统工作方式，数据更加完整、全面，速度更快。

徕卡BLK360三维激光扫描仪以其小巧灵活的外形、简单便捷的操作、丰富准确的数据成果为现场勘察提供充分的信息保存及准确的数据提取，MAP360为快速绘制现场图、三维还原、物证固定、案情分析、生成完整的案件材料提供了有力支撑。

重量1kg，轻小便携；设站简单，放稳即可，一键操作，使用简单；扫描+拍照仅需3分钟，采集速度快
数据更完整全面，一次采集，永久存档，无需往返现场复核
数据和现场完全一致，具有不可修改性，可作为真实可靠证据
三维点云以非接触的方式获取现场，不会对现场造成二次破坏
还可以进行弹道反演、目击者视角、监控盲区分析、动画模拟等丰富的分析
