【圣堡达分享】降温啦！秋冬季节硅酮胶施工要注意了！

秋天来了，气温下降、昼夜温差变大、空气也变得干燥起来，由此对建筑用硅酮胶的使用产生较大影响。而建筑用硅酮胶要发挥其结构性粘结或密封的功能必须在固化后才能实现，因此，硅酮胶的固化过程就显得十分重要。

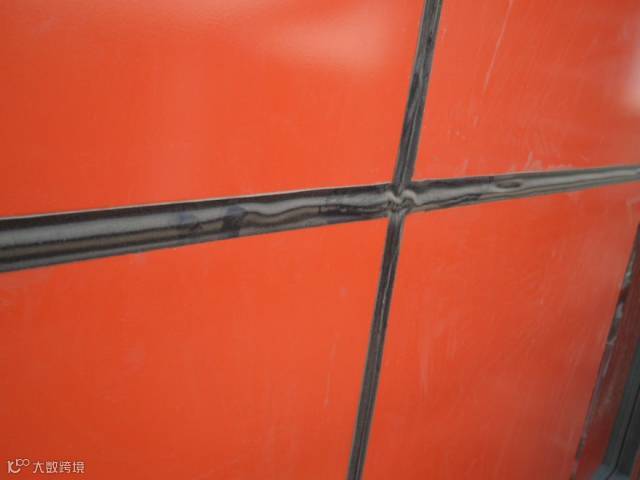

单组份硅酮密封胶的固化与环境温度、空气湿度有关，特别是入秋以来，整体环境温度低且昼夜温差大，空气湿度较低，导致硅酮胶的固化速度较慢。对幕墙的接缝密封用胶，当幕墙板块较大或板块基材膨胀系数较大时(主要是铝单板或铝塑板等金属幕墙)，板块的胶缝位移较为明显，导致胶缝中的胶条也随着承受热压冷拉的作用力，但因整体环境温度较低，胶条不能在一个热压冷拉的时间周期内完全固化。胶条在未固化或半固化状态承受热压冷拉作用力对胶条最终的固化性能及所有寿命均有不良影响，且会导致胶缝起鼓，外观较差且不可恢复。

1.对门窗内扇施胶及玻璃幕墙单元件的加工，因施工环境均为室内，当环境温度低、空气干燥时可通过空调、暖气及增湿机等措施人为调节室内环境，保证硅酮胶的正常固化;

2.对外墙施工如门窗的框体与墙体的填缝密封、幕墙板块间的接缝密封等，应尽量采取遮阳措施，避免阳光直射导致较大温差，施胶时间最好选择一天中最高温度已过并开始降温时。

3.当环境温度低于5℃时不建议进行室外施胶作业，此种情况下施胶幕墙胶缝出现起鼓现象的几率较大且固化后密封胶性能会下降。
