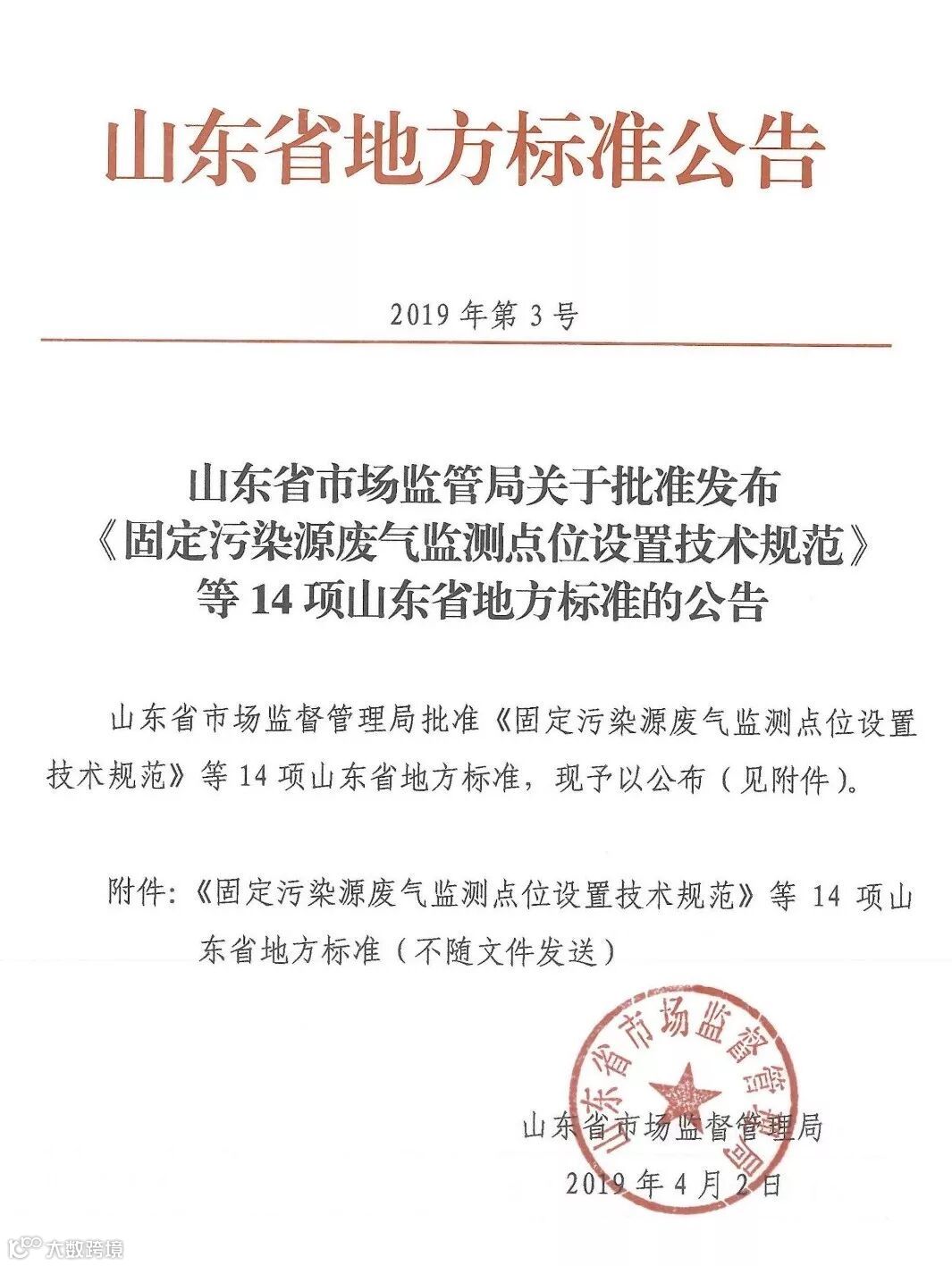

山东省市场监管局关于批准发布《固定污染源废气监测点位置技术规范》等14项山东省地方标准的公告
固定污染源废气监测点位设置技术规范
1 范围
本标准规定了固定污染源废气手工监测点位设置、监测点位标识牌设置及监测点位管理的技术要求。
本标准适用于山东省现有固定污染源废气监测点位的规范化整治与管理，及新建、改扩建项目固定污染源废气监测点位规范化设置与管理。
2 监测点位设置技术要求
2.1 监测断面及监测孔要求
2.1.1 监测断面应设置在规则的圆形或矩形烟道上，应便于测试人员开展监测工作，应避开对测试人员操作有危险的场所。
2.1.2 对于输送高温或有毒有害气体的烟道，监测断面应设置在烟道的负压段；若负压段不满足设置要求，应在正压段设置带有闸板阀的密封监测孔（见图1）。

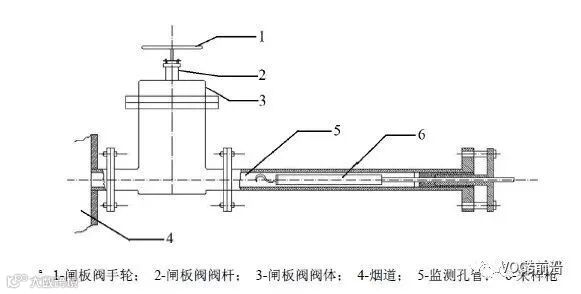

图1 带有闸板阀的密封监测孔
2.1.3 对于颗粒态污染物，监测断面优先设置在垂直管段，应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于4倍直径（或当量直径）和距上述部件上游方向不小于2倍直径（或当量直径）处。对矩形烟道，其当量直径D=2AB/(A+B)，式中A、B为边长。
2.1.4 新建污染源监测断面的设置应满足2.1.3的要求。现有污染源监测断面的设置无法满足2.1.3的要求时，应选择监测断面前直管段长度大于监测断面后直管段长度的断面，并采取相应措施，确保监测断面废气分布相对均匀。废气分布均匀程度判定按照HJ 75中7.1.2.3的规定执行。
2.1.5 对于气态污染物，监测断面的设置可不受上述规定限制。如果同时测定排气流量，监测断面应按2.1.3和2.1.4的要求设置。
2.1.6 在选定的监测断面上开设监测孔，监测孔的内径应≥90 mm。监测孔在不使用时应用盖板或管帽封闭，使用时应易打开。
2.1.7 烟道直径≤1 m的圆形烟道，设置一个监测孔；烟道直径大于1 m不大于4 m的圆形烟道，设置相互垂直的两个监测孔；烟道直径＞4 m的圆形烟道，设置相互垂直的4个监测孔（见图2）。

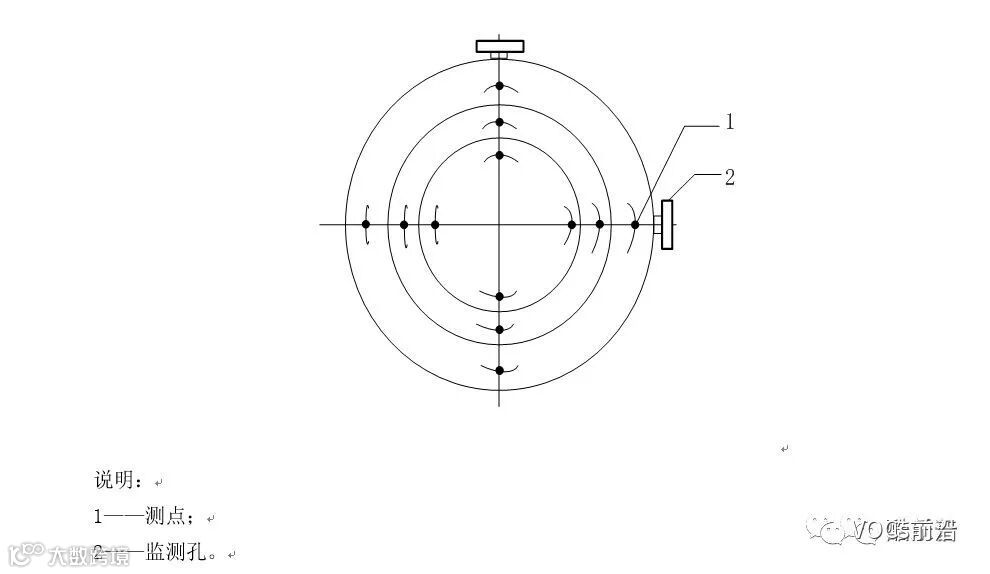

图2 圆形断面测点与监测孔示意图
2.1.8 矩形烟道根据监测断面面积划分，由测点数确定监测孔数（见表1），监测孔应设置在侧面烟道等面积小块中心线上（见图3）。当截面宽度≥4 m时，应在烟道两侧开设监测孔。

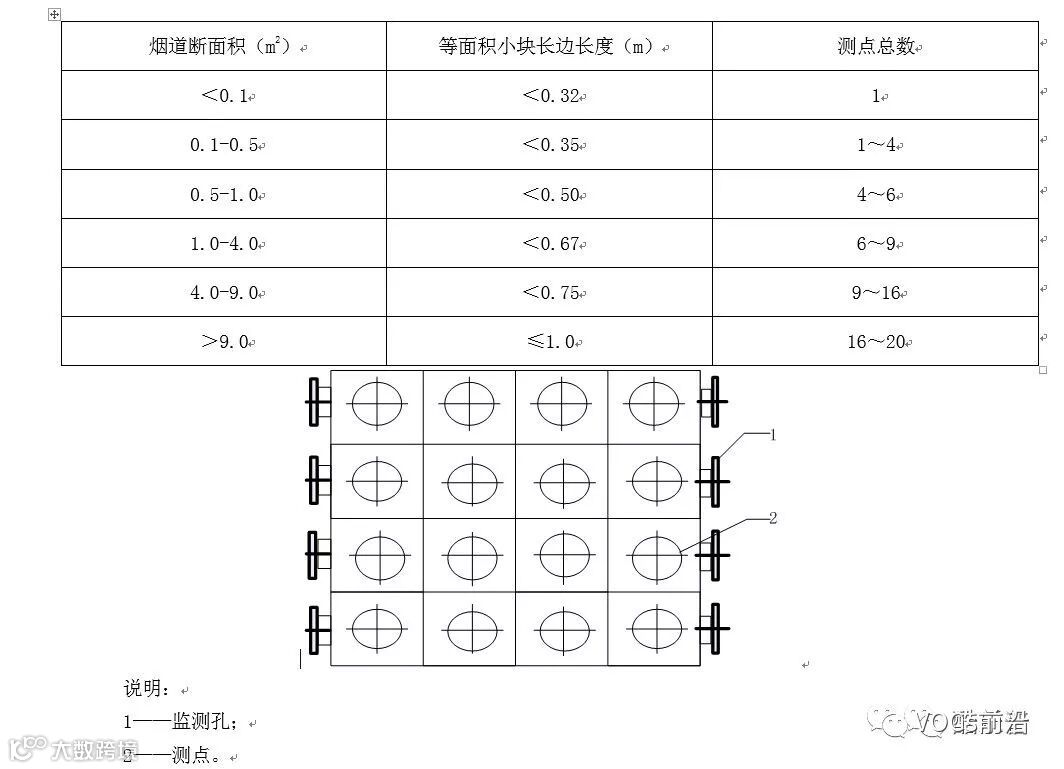

表1 矩形烟道的分块和测点数
图3 矩形断面测点与监测孔示意图
2.2 监测平台要求
2.2.1 防护要求
2.2.1.1 距离坠落高度基准面 0.5 m以上的监测平台及通道的所有敞开边缘应设置防护栏杆（见图 4），防护栏杆的高度应≥1.2 m。
2.1.1.2 监测平台的防护栏杆应设置踢脚板，踢脚板应采用不小于100 mm×2 mm的钢板制造，其顶部在平台面之上高度应≥100 mm，底部距平台面应≤10 mm。
2.2.1.3 防护栏杆的设计载荷及制造安装应符合 GB 4053.3要求。

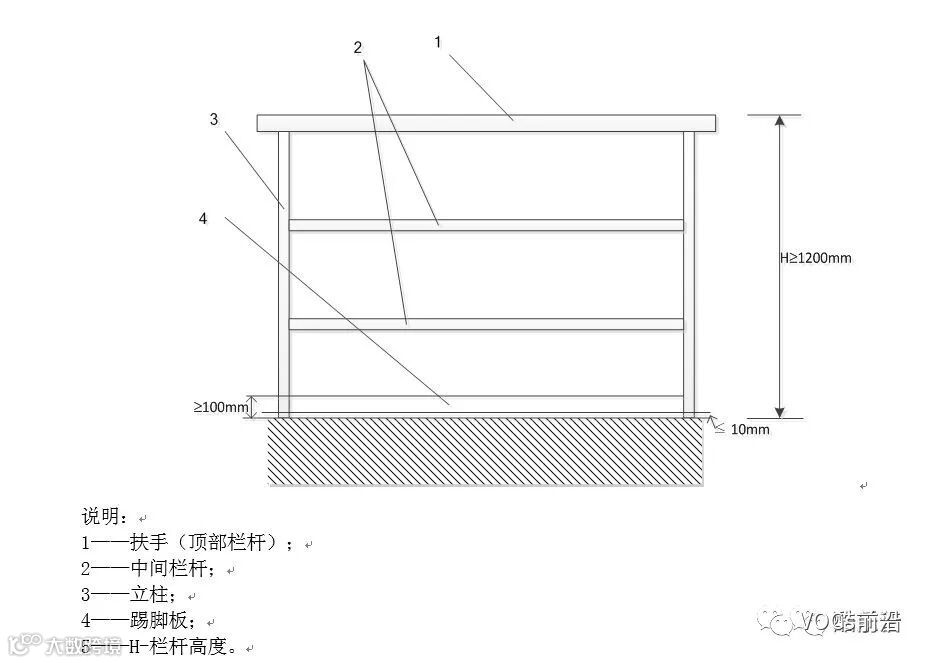

图4 防护栏杆示意图
2.2.2 结构要求
2.2.2.1 监测平台应设置在监测孔的正下方 1.2 m～1.3 m 处，应永久、安全、便于监测及采样。
2.2.2.2 监测平台周围空间应保证测试人员正常方便操作监测设备或采样装置。
2.2.2.3 监测平台可操作面积应≥2 m2，单边长度应≥1.2 m，且不小于监测断面直径（或当量直径）的 1/3。若监测断面有多个监测孔且水平排列，则监测平台区域应涵盖所有监测孔；若监测断面有多个监测孔且竖直排列，则应设置多层监测平台。通往监测平台的通道宽度应≥0.9 m。
2.2.2.4 监测平台地板应采用厚度≥4 mm的花纹钢板或钢板网铺装（孔径小于10 mm×20 mm），监测平台及通道的载荷应≥3 kN/m2。
2.2.2.5 监测平台及通道的制造安装应符合GB 4053.3要求。
2.2.3 其他要求
2.2.3.1 监测平台应设置220 V低压配电箱，内设漏电保护器、至少配备2个16 A插座和2个10 A插座，保证监测设备所需电力。配备夜间照明设施。
2.2.3.2 监测平台附近有造成人体机械伤害、灼烫、腐蚀、触电等危险源的，应在监测平台相应位置设置防护装置。监测平台上方有坠落物体隐患时，应在监测平台上方3 m高处设置防护装置。防护装置的设计与制造应符合GB/T 8196要求。
2.2.3.3 排放剧毒、致癌物及对人体有严重危害物质的监测点位应配备相应安全防护装备。
2.3 监测梯要求
2.3.1 监测平台与地面之间应保障安全通行，设置安全方式直达监测平台。设置固定式钢梯或转梯到达监测平台，应符合GB 4053.1和GB 4053.2要求。
2.3.2 监测平台与坠落高度基准面之间距离超过2 m时，不应使用直梯通往监测平台，应安装固定式钢斜梯、转梯或升降梯到达监测平台。梯子无障碍宽度≥0.9 m，梯子倾角不超过45度。每段斜梯或转梯的最大垂直高度不超过5 m，否则应设置缓冲平台，缓冲平台的技术要求同监测平台（见图5）。

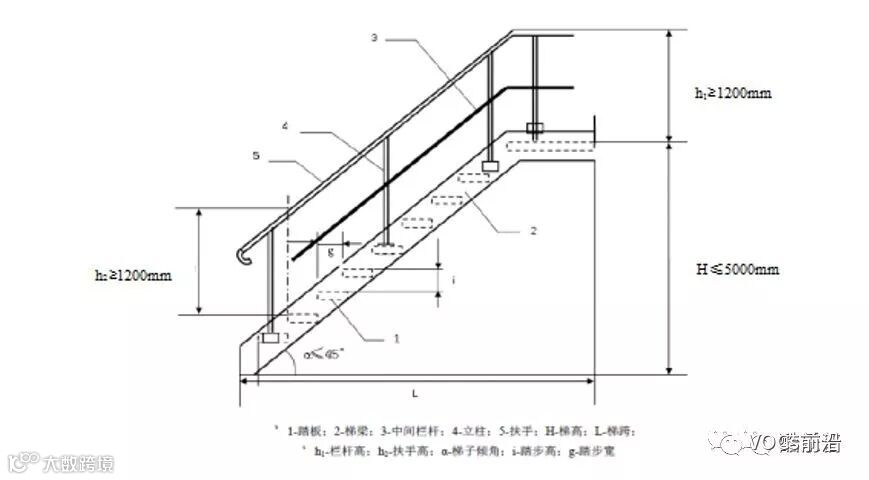

图5 固定式钢斜梯示意图
2.3.3 监测平台距地面高度≥20 m，且按照相关管理规定需要安装自动监控设备的外排口监测点位，应设置通往监测平台的固定式升降梯。
3 监测点位标志牌设置
3.1 监测点位应设置监测点位标志牌，标志牌分为提示性标志牌和警告性标志牌两种。标志牌应涵盖监测点位基本信息。提示性标志牌用于向人们提供某种环境信息，警告性标志牌还用于提醒人们注意污染物排放可能会造成危害。
3.2 监测点位标志牌的技术规格及信息内容遵照附录A规定，其中点位编号遵照附录B的规定。
3.3 一般性污染物监测点设置提示性标志牌。排放剧毒、致癌物及对人体有严重危害物质的监测点设置警告性标志牌。
3.4 标志牌设置在距污染物监测断面较近且醒目处，并能长久保留。
3.5 排污单位可根据监测点位情况，设置立式或平面固定式标志牌。
3.6 标志牌右下角应设置与标志牌图案总体协调、符合山东省排污口信息化、网络化管理技术要求的二维码，二维码编码的技术要求应符合GB/T 18284的规定。监测点位信息变化时，应及时更换二维码。
3.7 监测点位二维码信息应包括排污单位名称、地址、企业法人、联系电话、监测排口性质和数量、点位编码、监测点位的地理定位信息、排放的主要污染物种类、设施投运时间等有关资料。
4 监测点位管理
4.1 排污单位应建立监测点位档案，档案内容除应包括监测点位二维码涵盖的信息外，还应包括对监测点位的管理记录，包括对标志牌的标志是否清晰完整，监测平台、监测梯、监测孔、自动监控设备等是否能正常运行，排气筒有无漏风、破损现象等方面的检查记录。
4.2 监测点位的有关建筑物及相关设施属环境保护设施的组成部分，排污单位应制定相应的管理办法和规章制度，选派专职人员对监测点位进行管理，定期进行防锈及防腐等的维护，确保正常安全使用，并保存相关管理记录，配合测试人员开展监测工作。
4.3 监测点位信息变化时，排污单位应及时更换标志牌相应内容。
附 录 A
（规范性附录）
固定污染源废气监测点位标志牌技术规格与信息要求
A.1 标志牌技术规格
A.1.1 标志牌颜色形状（见表A.1）。
表A.1 标志牌颜色形状
形 状 |
背景颜色 |
边框颜色 |
文字颜色 |
|
警告性信息标志牌 |
矩形边框 |
黄 色 |
黑 色 |
黑 色 |
提示性信息标志牌 |
矩形边框 |
绿 色 |
-- |
白 色 |
A.1.2 标志牌信息内容字型应为黑体字。
A.1.3 标志牌边框尺寸为长600 mm×宽500 mm，二维码尺寸为边长100 mm的正方形。
A.1.4 标志牌板材应为1.5 mm～2 mm厚度的冷轧钢板。
A.1.5 标志牌的表面应经过防腐处理。
A.1.6 标志牌的外观应无明显变形，图案清晰，色泽一致，不应有明显缺损。
A.2 标志牌信息内容
监测点位信息应包括单位名称、点位编码、经纬度、生产设备及其投运年月、净化工艺及其投运年月、监测断面尺寸、排气筒高度及污染物种类等。
A.3 标志牌安装位置
A.3.1 标志牌安装位置应不影响监测工作的开展，应便于监测人员读取信息，标志牌上缘距离监测平台地板2 m。
A.3.2 标志牌优先安装在监测平台上方对应的烟道上，如烟道表面不具备安装条件，则可以立柱形式安装在监测平台上，立柱应采用38×4无缝钢管。
A.4 标志牌示例
提示性标志牌见图 A.1，警告性标志牌见图 A.2。

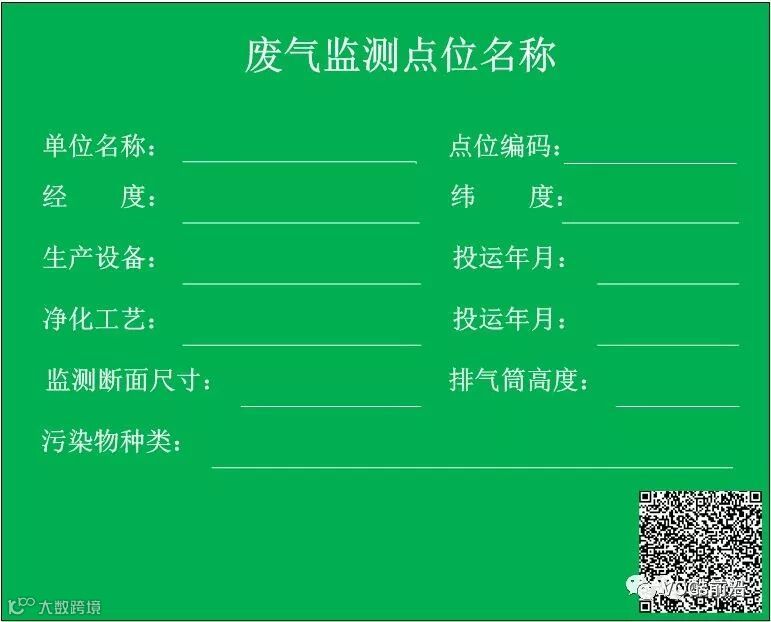

图A.1 提示性废气监测点位标志牌
图A.2 警告性废气监测点位标志牌
附 录 B
（规范性附录）
固定污染源废气监测点位编码方法
监测点位编码由四部分组成，如图B.1，分别为行政区划代码、企业组织机构代码、监测点位类别代码和监测点位顺序代码。第一部分编码表示监测点位所在地的行政区划代码，详细至街道、镇、乡一级，用9位阿拉伯数字表示，根据DB37/T 010确定；第二部分编码表示企业组织机构代码，用8位本体代码表示，根据GB 11714确定；第三部分编码表示废气监测点位类别代码，用2位大写英文字母表示，“FQ”表示“废气”；第四部分编码表示监测点位顺序代码，用4位阿拉伯数字表示，即0001-9999，且监测点位顺序代码在第一部分和第二部分编码相同时不重复使用，由地方环境保护行政主管部门规定。
当监测点位撤销或变更时，原有监测点位编码保留，不能被重新使用。

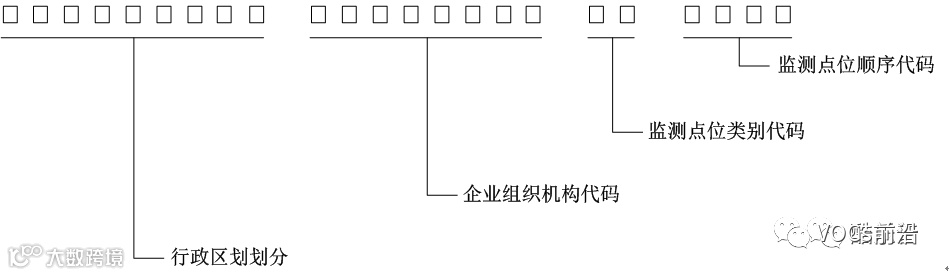

图B.1 监测点位编码结构图
