前言：如今，安装家庭光伏日益成为一种社会潮流。一些人已经通过光伏发电得到了不错的阳光收益，但是仍有一部分人对家庭光伏电站感到迷茫。究竟家庭光伏电站如何设计建设？今天小编就为你详细解答。
确定安装容量
确定光伏电站的安装位置，电站不能有建筑、树木遮挡形成阴影;根据可用面积估算电站容量，每7-8平方米可安装组件容量为1000瓦左右。
根据接入家庭的电网形式确定是采用单相还是三相并网。
选择并网模式

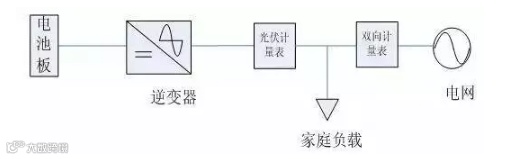

（1）自发自用余电上网。即光伏发的电供自家使用，用不完的卖给电网。这种模式适合白天用电量较大的家庭，自用比例越高，成本回收周期越短。
收益=度电补贴（国家/地区）+卖电收益+节省电费

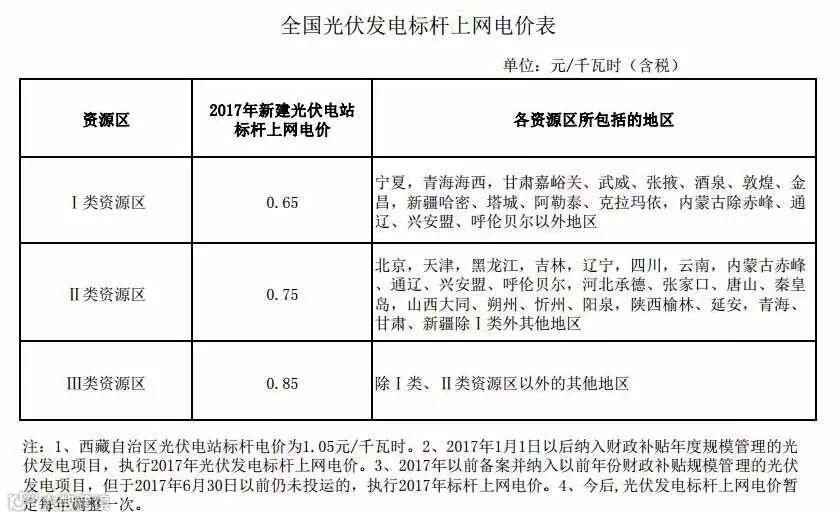

（2）全额上网。即光伏发的电全部卖给电网，自己一度都不用，这种情况下以当地光伏发电标杆上网电价收购电站所发的全部电量。全额上网并网模式适合白天用电量较少的家庭，并网简单，享受全额上网电价。
收益=度电补贴+卖电收益

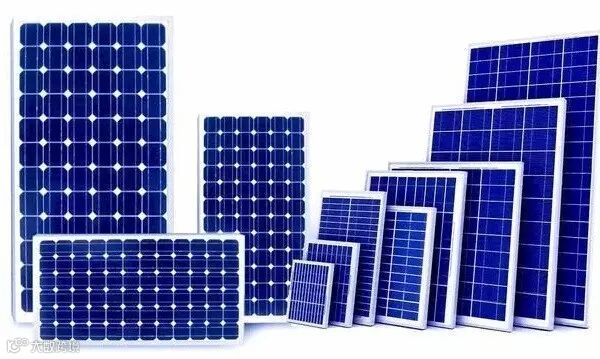

选择光伏组件
根据项目要求、成本、转换效率和可用面积，选择单晶或者多晶组件。
选择逆变器
家用电站系统，并网电压为220V，组件总功率为6050Wp，根据逆变器的最大直流输入功率，选择单相双路MPPT逆变器5K-M机器。

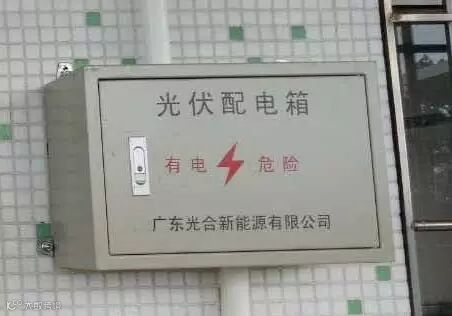

选择并网配电箱
配电箱内部器件组成：
1 .逆变器侧开关
2 .自复式过欠压保护器
3 .防雷器开关
4. 防雷器
5. 并网隔离开关
选择交直流线缆
直流电缆要求：直流电缆一般选择光伏认证专用线缆，目前常用的是PV1-F 1*4mm。光伏阵列到逆变器的直流电缆长度应尽可能短，以减少线缆上的功率损耗。
交流电缆要求：交流线缆一般选用YJV型电缆，根据逆变器最大输出电流，查询线缆载流量，可确定线缆的型号。

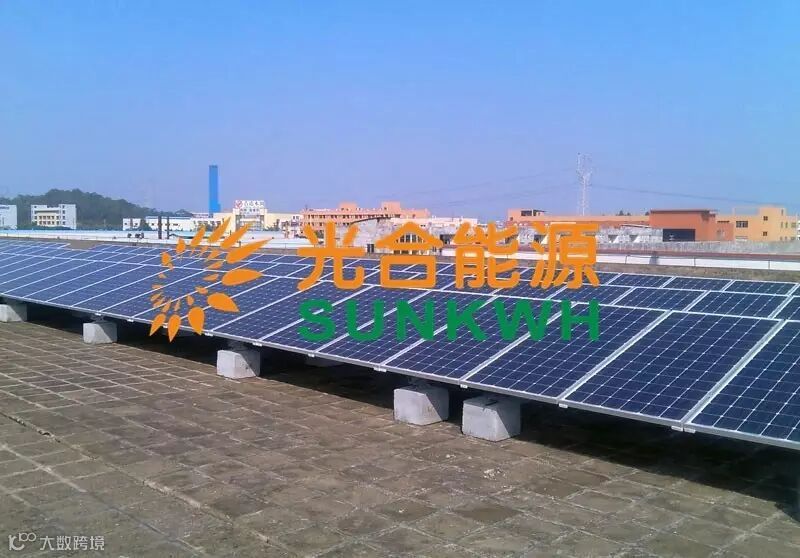

组件排布
组件朝向：理想的安装方位角是正南
组件倾角：系统最佳倾角近似于当地纬度角，或者根据屋顶结构，组件平行于屋顶坡度铺设，使用角度测量仪可测量倾角。
组件前后排间距：间距应能保证冬至日早上9点至下午3点太阳能电池方阵不被遮挡。通过使用EXCEL表公式计算，选择纬度、组件宽度、长度、倾角即可计算出合适间距。

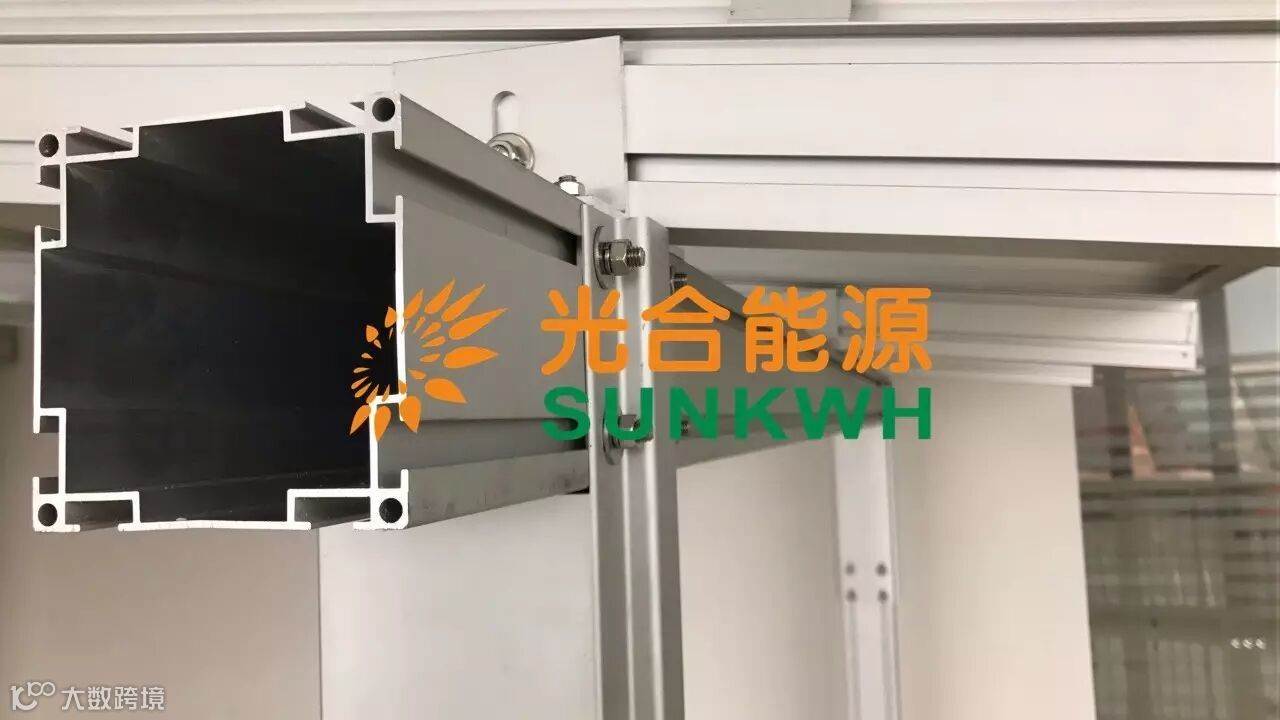

选择支架
支架要求:
1)支架的搭建除了要保证组件的最佳倾角和朝向，应尽可能在屋顶上留有足够间距。
2)支架材质使用不锈钢或者热镀锌钢材，以起到防腐的目的。
3)支架应保证组件底部高于底面不小于15CM，以避免组件浸水和雨水溅落组件表面。

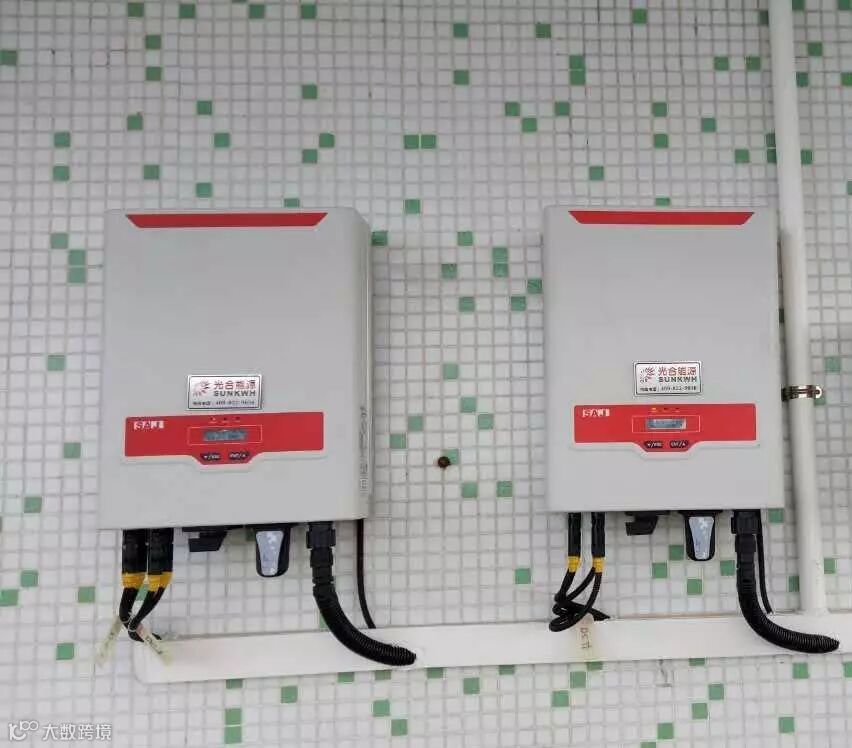

逆变器安装环境
逆变器安装要求：
1)尽量避免安装在阳光直射区域
2)尽量避免安装在易受雨淋的位置
3)安装位置需通风散热较好

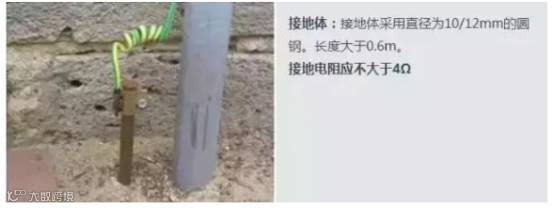

接地保护
接地的重要性：电气接地可以防止设备短路、漏电引起的组件或逆变器损坏甚至烧毁，和保护人体触碰带电金属部件时不会遭受电击伤害。
电气接地系统包括：组件边框接地、逆变器接地、配电柜接地。
组件接地： 组件的铝合金边框与支架进行连接，再通过引下线完成可靠接地。
逆变器接地：交流接线端子的PE端和机箱外壳的PE接地。
配电柜接地：使用接地线连至接地排上或者就近框架接地。
防雷保护
光伏电站安装在建筑的顶部，容易遭受雷击，雷击产生的浪涌电流会损坏逆变器等系统设备，所以电站需要防雷接地，将浪涌电流导引至地下起到保护系统的作用。
