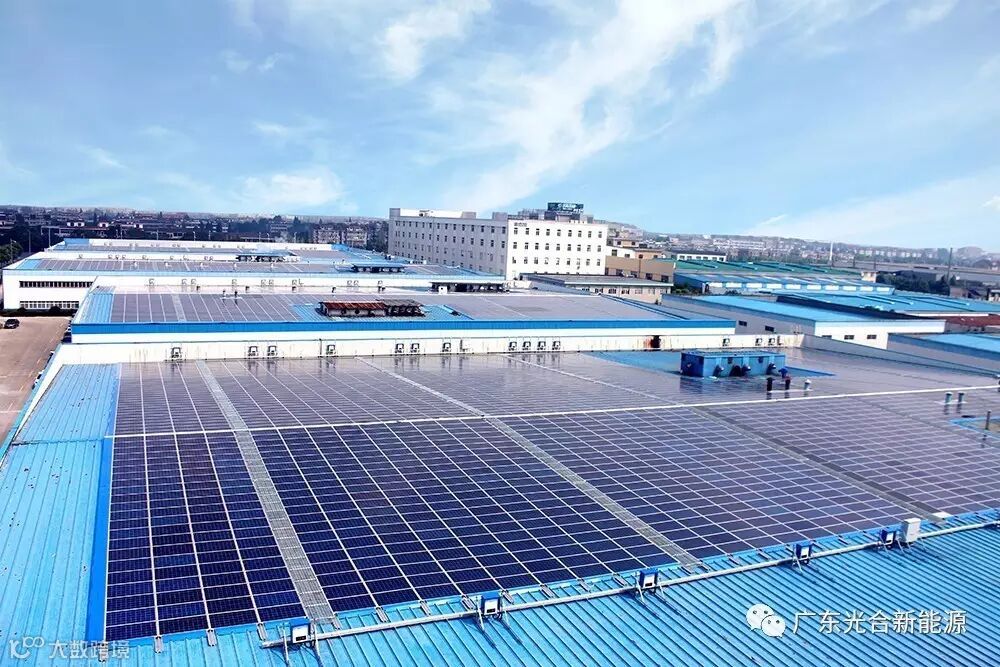

在光伏发电系统的安装中，屋顶分布式发电系统与地面电站的安装形式不同，小编为您介绍一下彩钢屋顶的组件排布方式：
考察前屋顶光伏方阵的选址
1、屋顶结构(固定支架,保证防水)。
2、 檩条间距，方向，尺寸距离。
3、 屋面结构，组件排布。
4、避免阴影遮挡。
彩钢屋顶结构

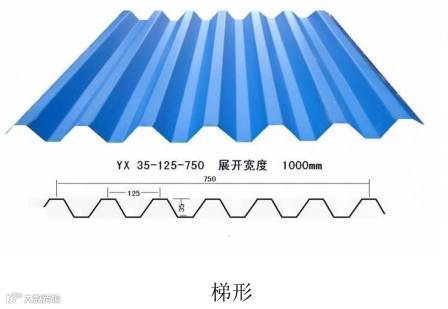

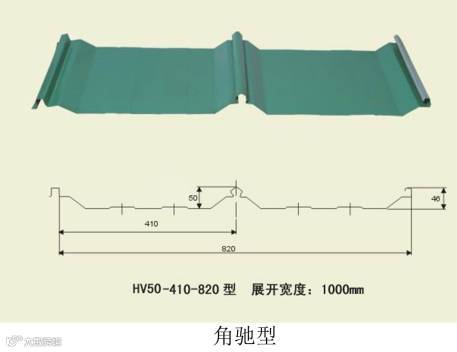

1、彩钢屋顶类型主要分为角驰型、直立锁边型、梯型结构。

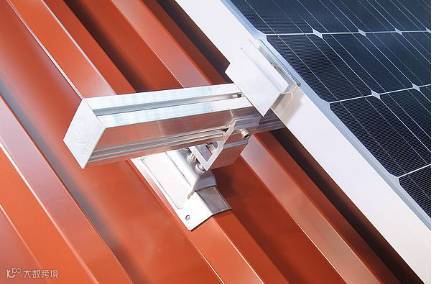

2.彩钢屋顶夹具形式

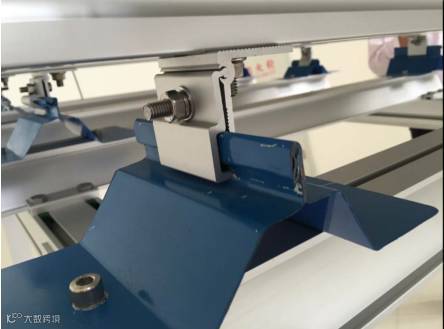

梯形彩钢屋顶安装形式

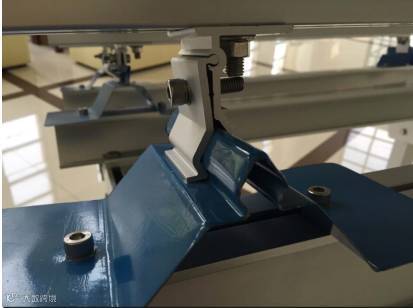

角驰型彩钢屋顶安装形式

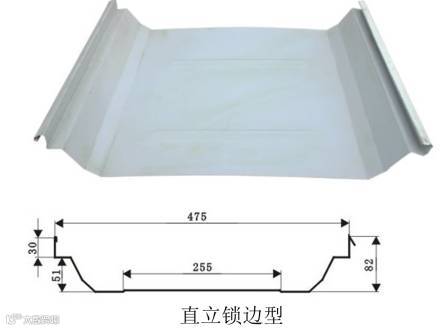

直立锁边型彩钢屋顶安装形式
3、做好防水工作

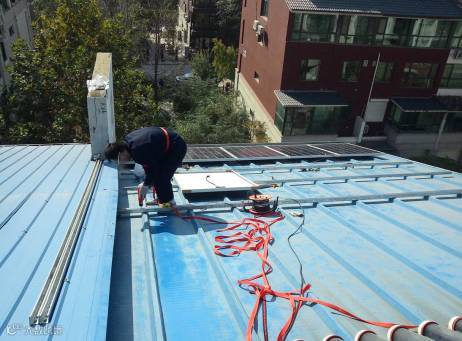

在安装光伏系统时，首先要保证在避免破坏屋顶的情况下安装。具有防水层的屋顶需要避免打孔，彩钢屋顶进行打孔的需要使用防水胶或胶垫。
组件方阵排布需要注意的关键点
1、支架与屋脊和屋面板的走向

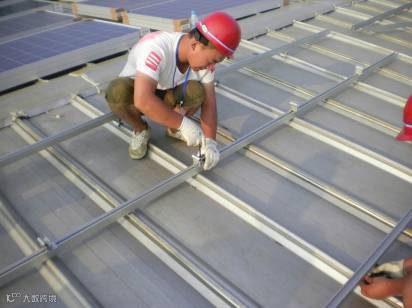

光伏支架龙骨与屋面板垂直
安装过程中，光伏支架龙骨垂直于屋面斜坡，减小下滑力
2、组件长宽的摆放
安装时，组件根据屋面面积确定组件长宽的摆放，组件长边垂直于龙骨时，节省支架成本。安装时要预留走线槽的宽度。
3、彩钢屋顶荷载
一般情况下钢结构厂房上面装光伏发电设备每平米会增加15公斤的重量，大型商企业的屋顶一般都会有原设计院的图纸，考察前我们如果能够获得图纸，可以详细了解屋顶结构及电气结构分布。通过图纸查看屋顶荷载是否满足安装要求，查看建筑设计说明中恒荷载的设计值，并落实除屋面自重外，是否额外增加其他荷载，如管道、吊置设备、屋面附属物等，并确定恒荷载是否有余量能够安装光伏电站。
