彩钢瓦屋面平铺式
常见的，工商业光伏项目的安装形式主要以三种形式：彩钢瓦屋面平铺式、水泥屋顶阵列式和水泥屋顶棚架式；在大型的工商业光伏项目里面，多数屋面以彩钢瓦结构为主，因此，企业在安装光伏电站时，彩钢瓦平铺式就非常贴合它的本身需求。

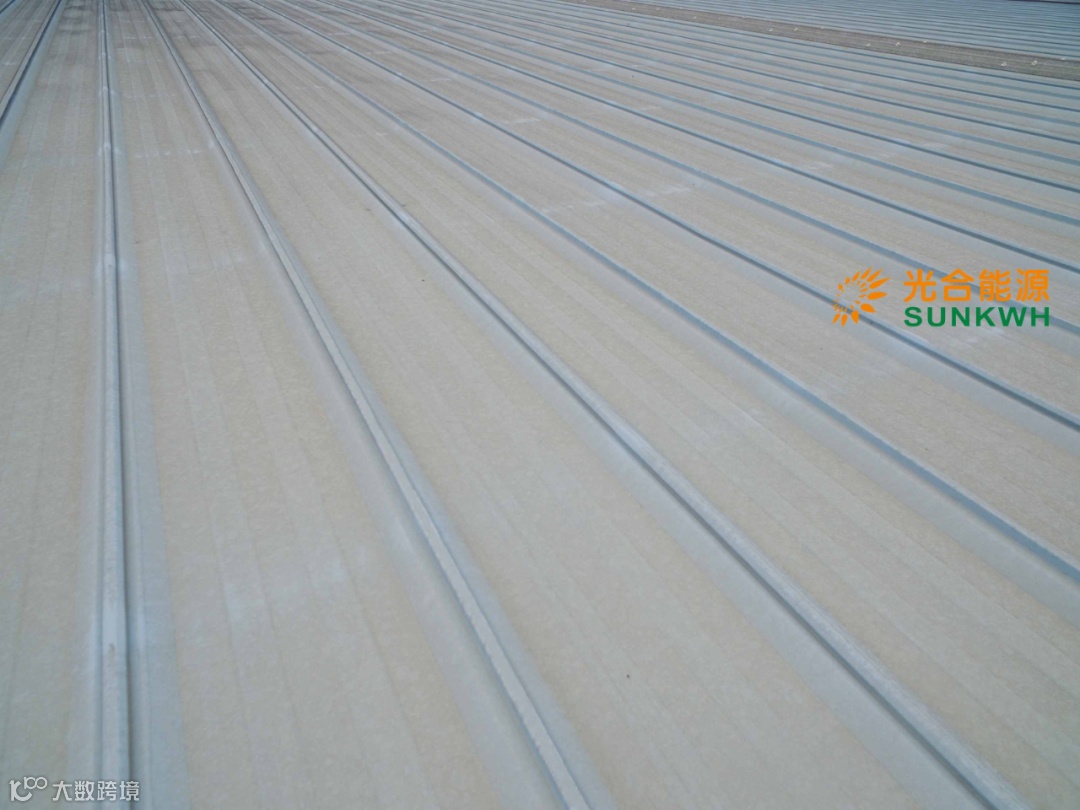

当然，彩钢瓦的主要结构也有好几种：直立锁边型、角驰型、T型和卡扣型等，根据相关光伏业内网站统计，目前市面上彩钢瓦平铺式光伏项目安装最常用的是角驰型结构，而光合能源的工商业彩钢瓦平铺式光伏项目主要以角驰型结构来铺设，同时光合建议工商业光伏项目以这种结构来进行铺设，便于安装和安全无忧。
以光合能源部分彩钢瓦平铺式光伏案例综合展示整个安装流程：

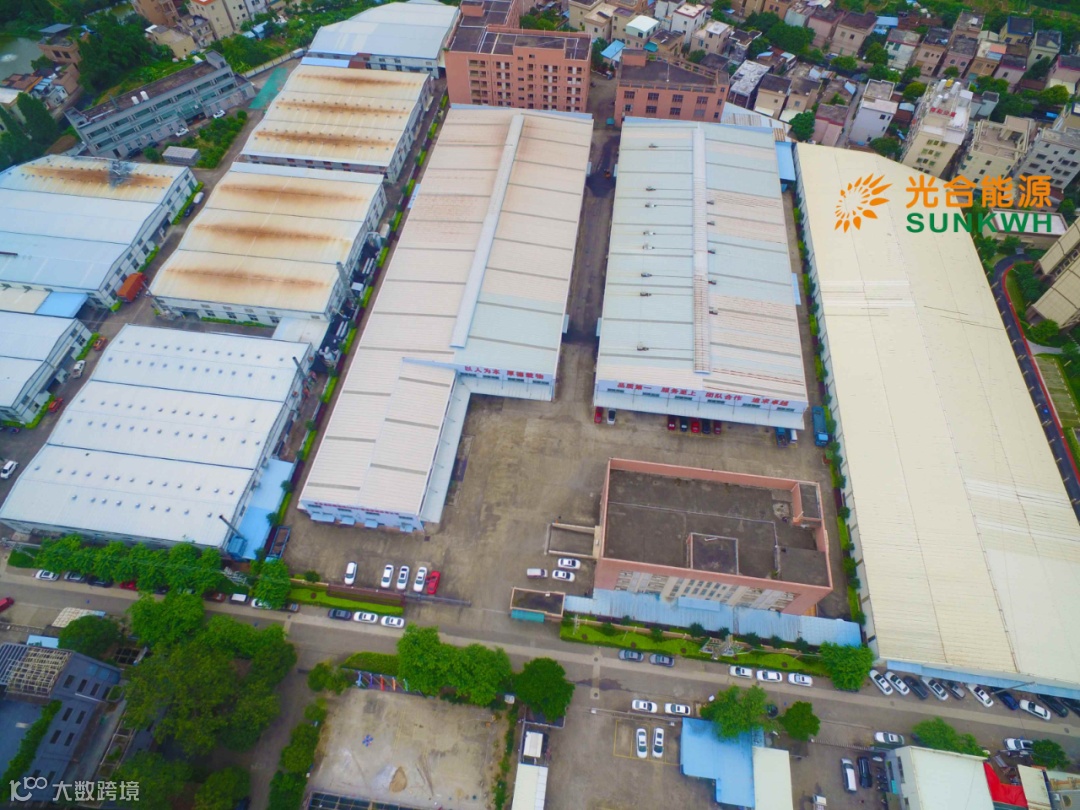

安装前，技术设计师到项目现场进行勘察，通过无人机来勘测：整个彩钢瓦厂房的结构或钢架结构、彩钢瓦屋面上面是否有杂物（如安装的排气风扇）、遮挡阴影及观察该彩钢瓦属于哪种结构类型。
技术设计师跟业务人员、项目管理确定设计方案并出具体设计蓝图，进场前再次复核蓝图，就可进场施工安装，先定位放线和夹具安装，不同的彩钢瓦结构都有对应类型的夹具。（这里展示的是直立锁边型夹具、角驰型夹具）

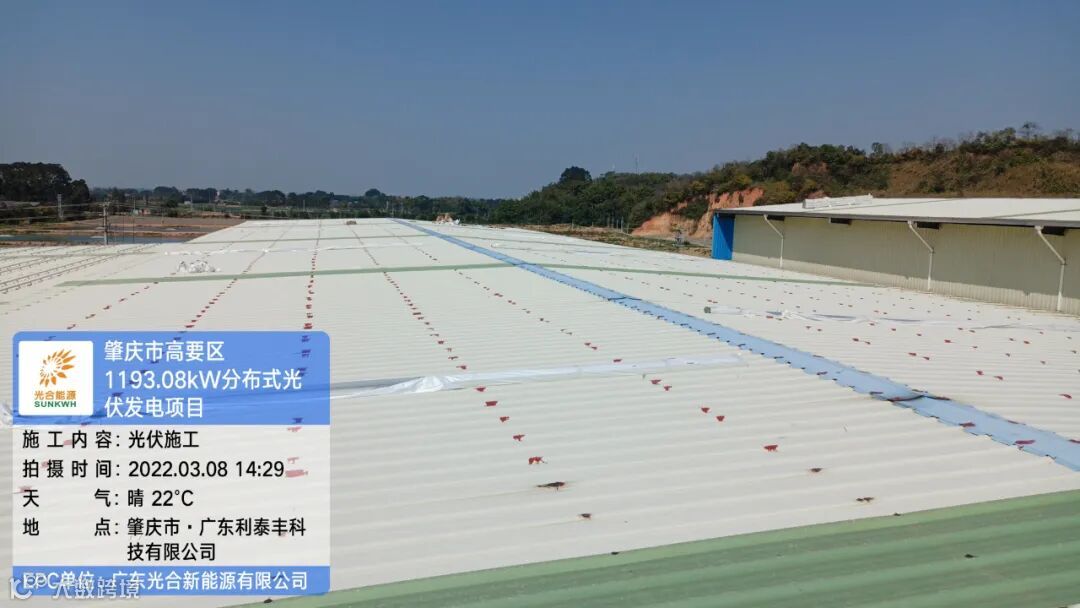

（定位放线）

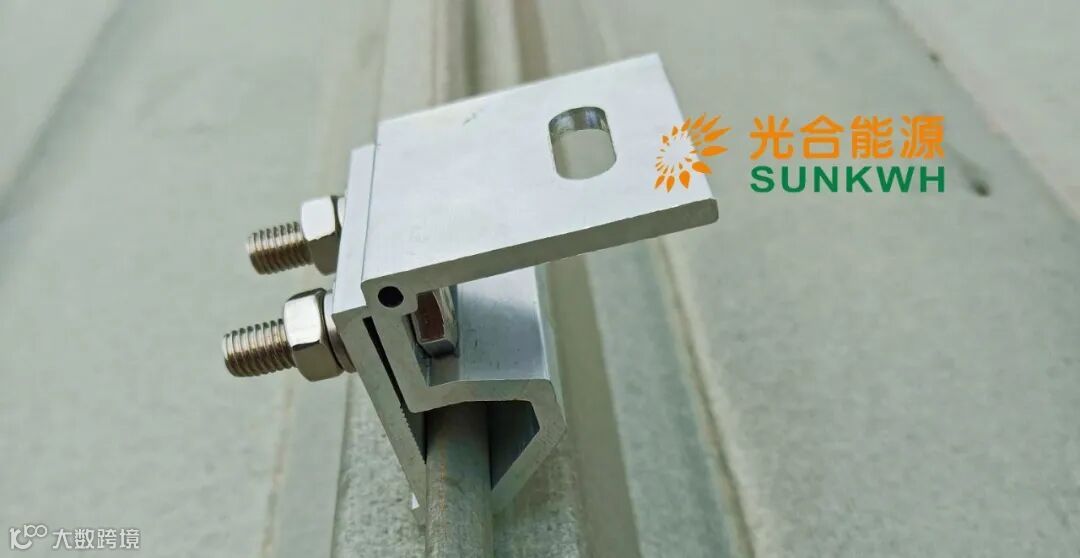

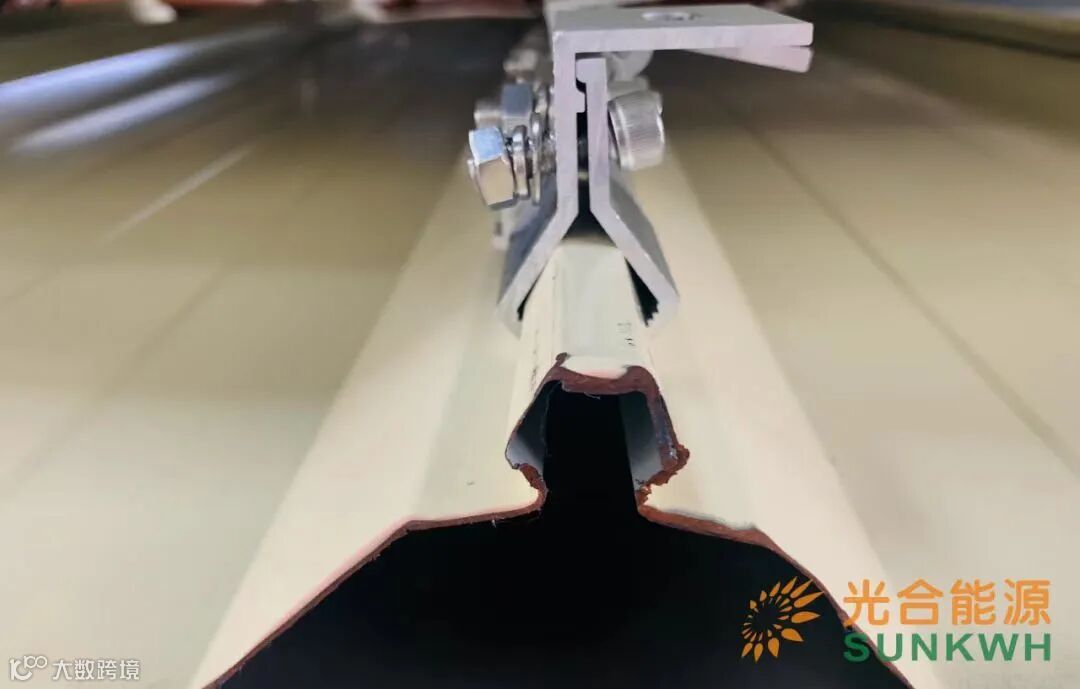

（直立锁边型结构夹具安装）
-

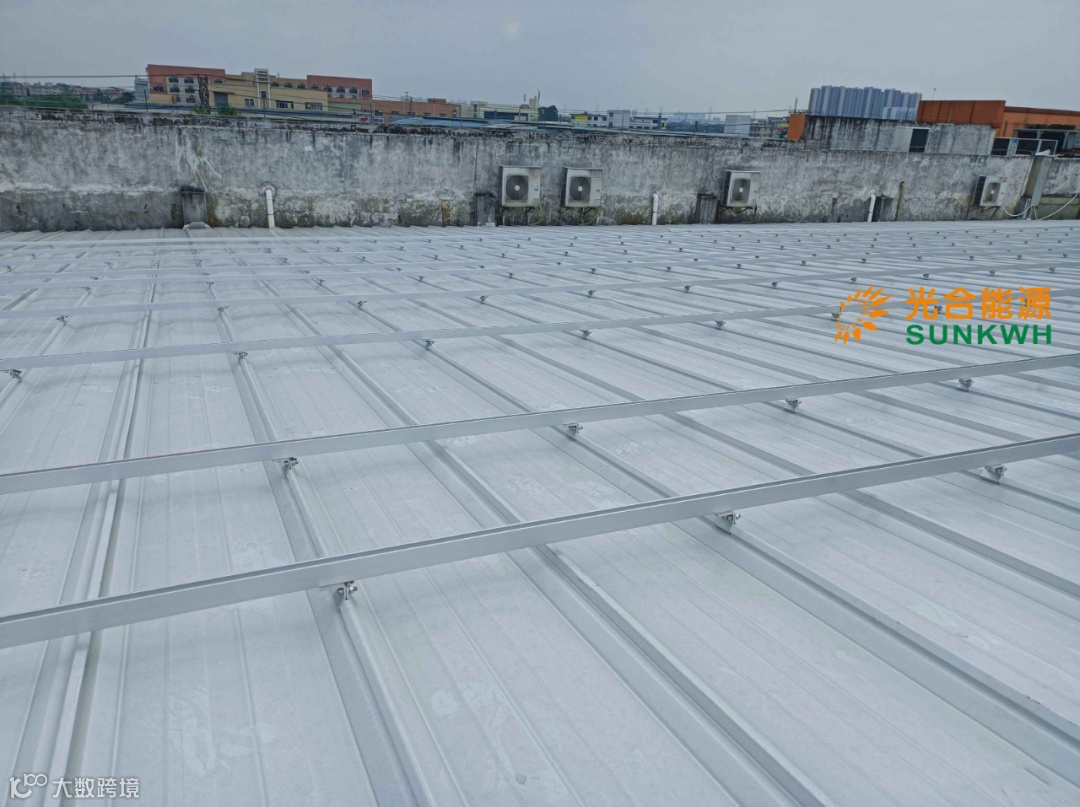

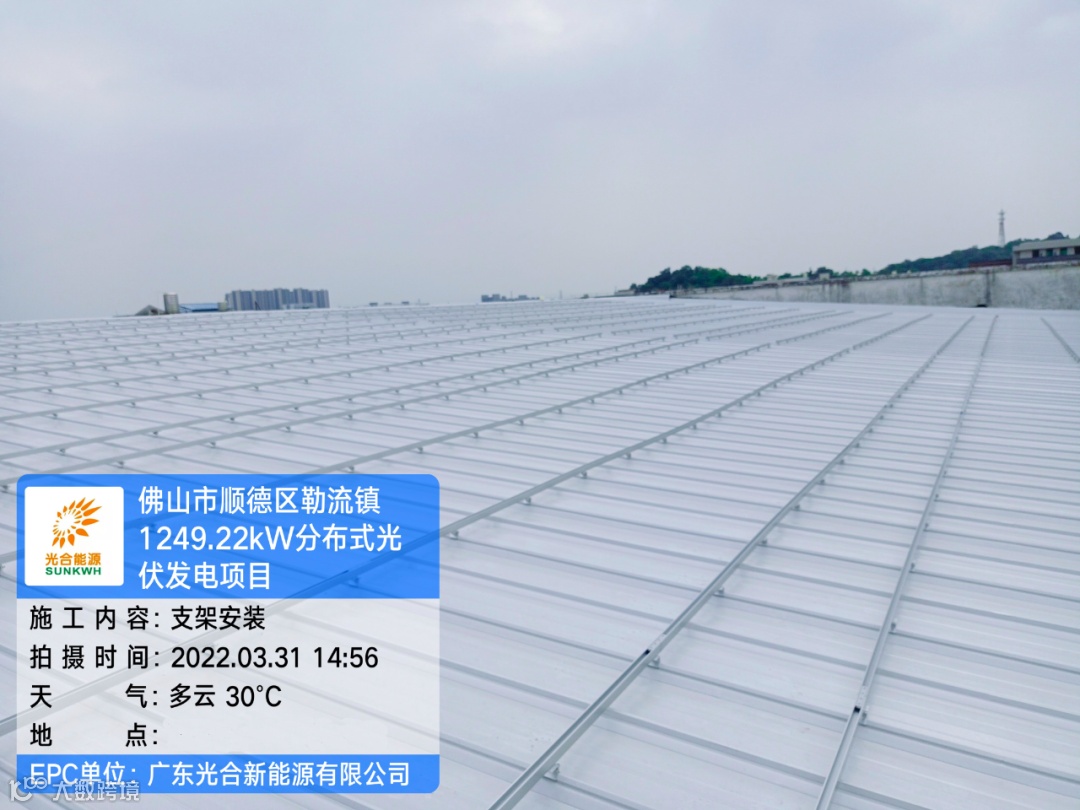

支架安装部分，也可称为铝导轨安装，并用螺栓锁紧，确保稳固性。
-

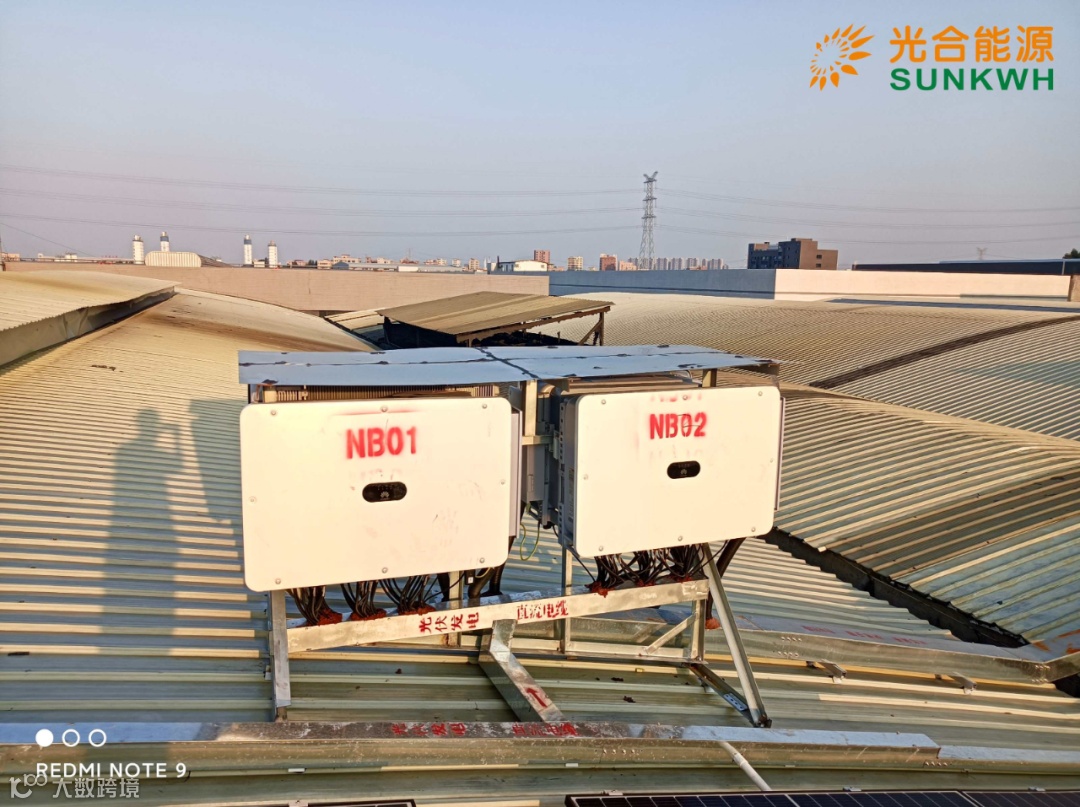

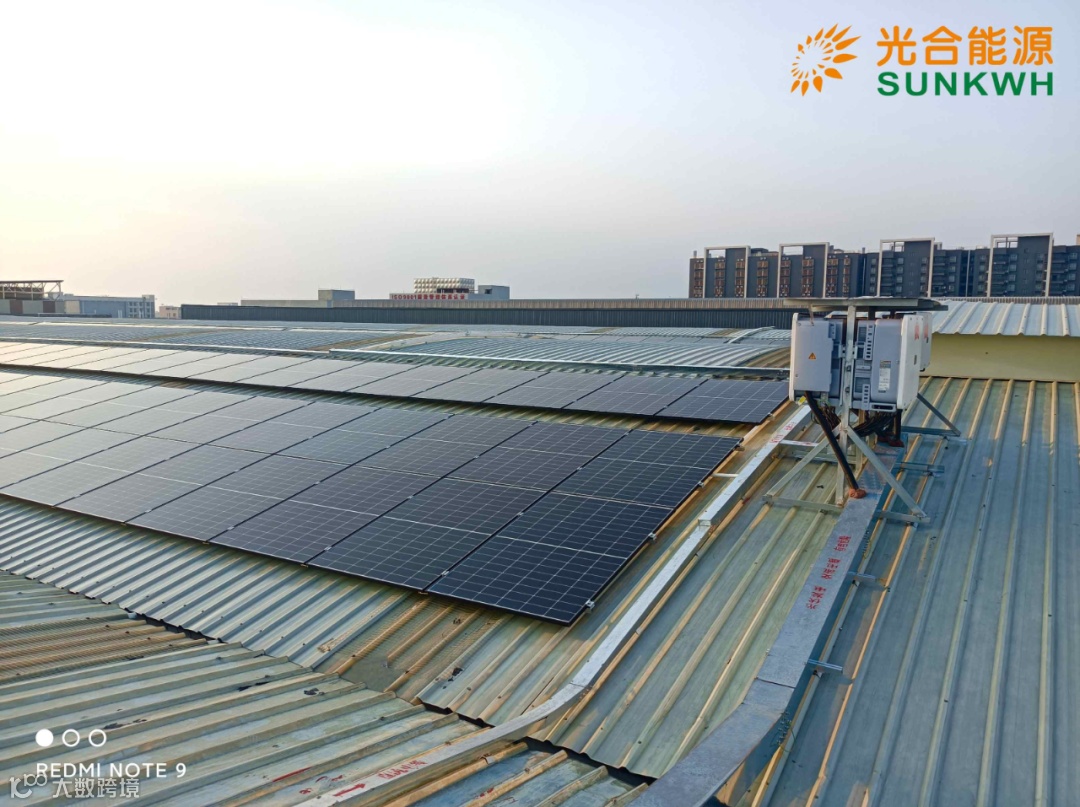

支架安装完成后，光伏组件就可开始铺设；光伏组件铺设好，说明整个项目施工进展60%。紧接着，就是防雷接地制作、线槽安装、直流线缆敷设、逆变器安装、交流线缆敷设和电气设备安装。
整个项目完工后，就可以预约当地供电部门进行验收，这个时候售后部门为该项目注册独立的光伏智能监控APP并连接到用户的手机中，验收通过后就可以并网发电，用户可以在手机端的APP随时随地监测到项目每天的发电情况。
通过案例图片和文字说明清晰呈现出工商业彩钢瓦平铺式光伏项目的整个安装流程，帮助客户解答对于彩钢瓦平铺式安装的一些疑问，让客户对这种安装形式更为了解。

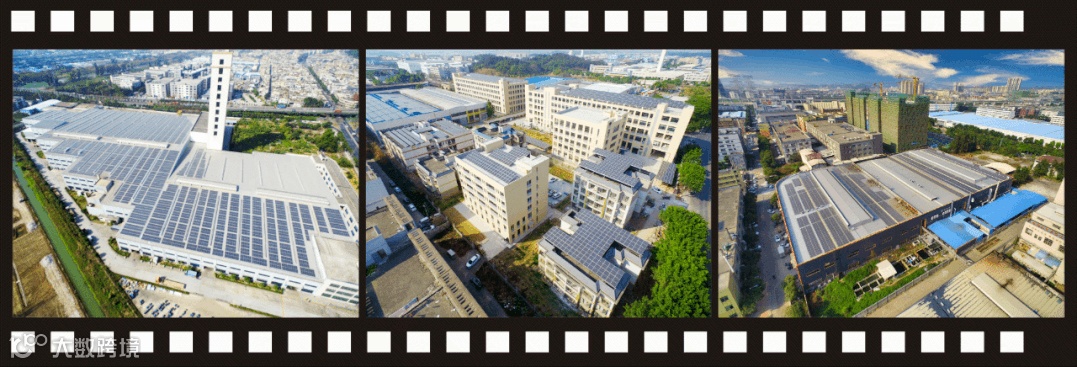

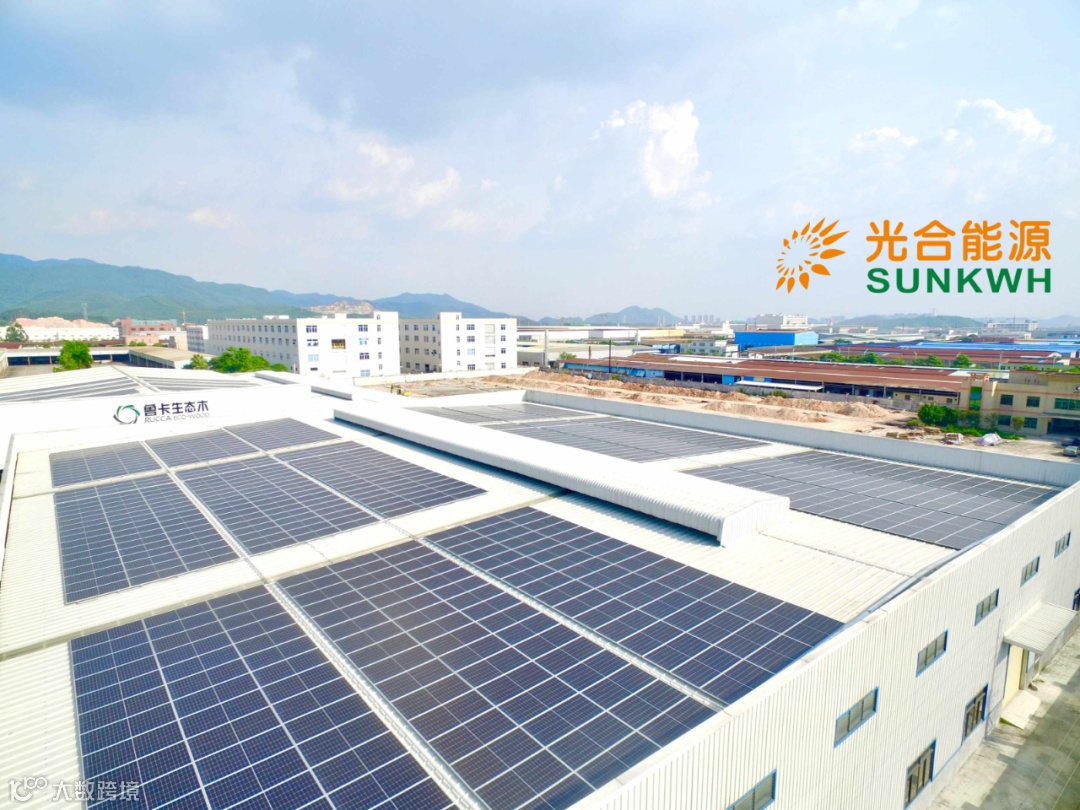

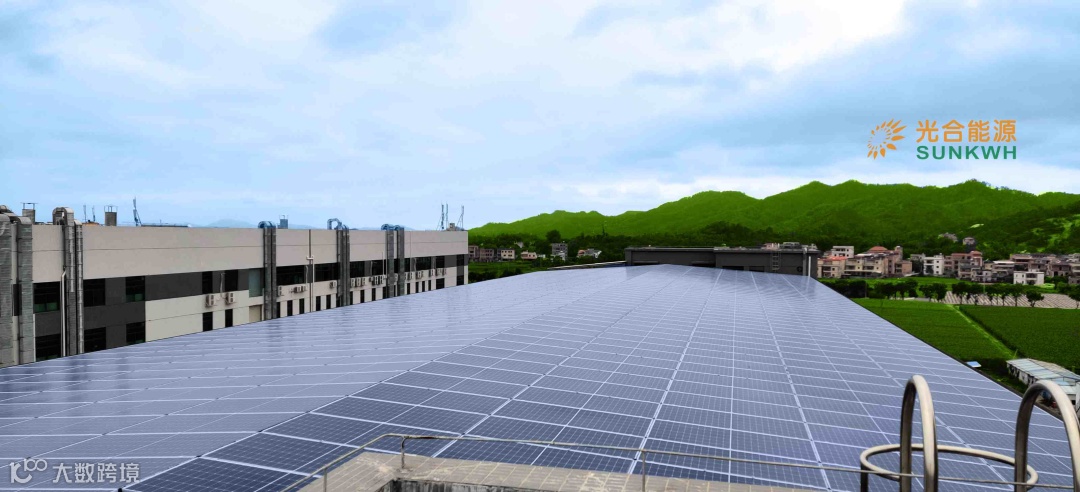

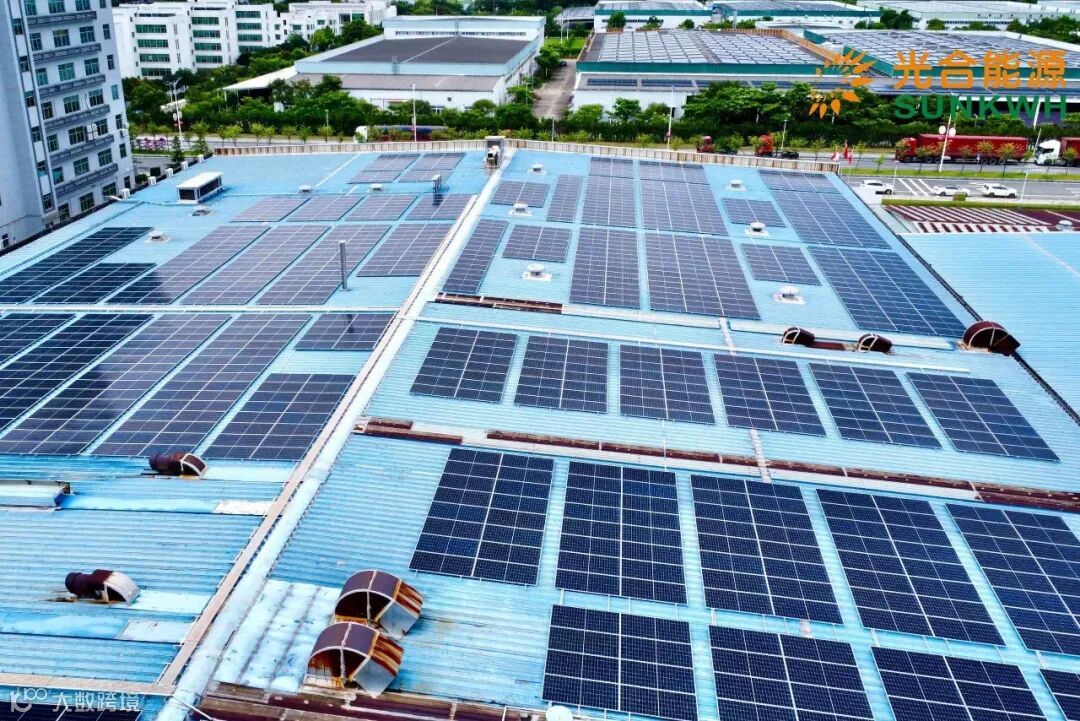

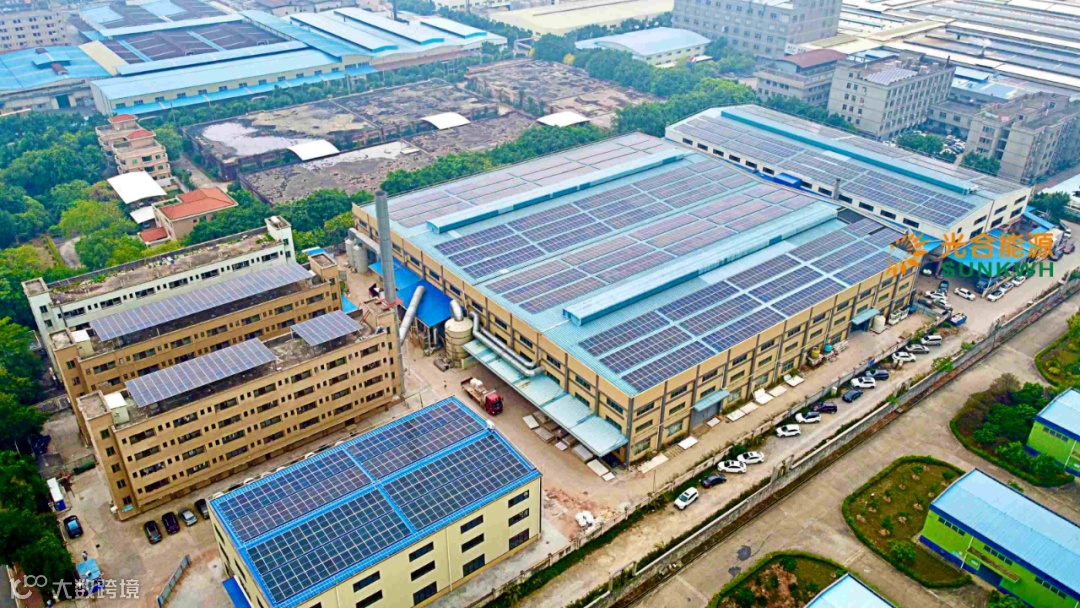

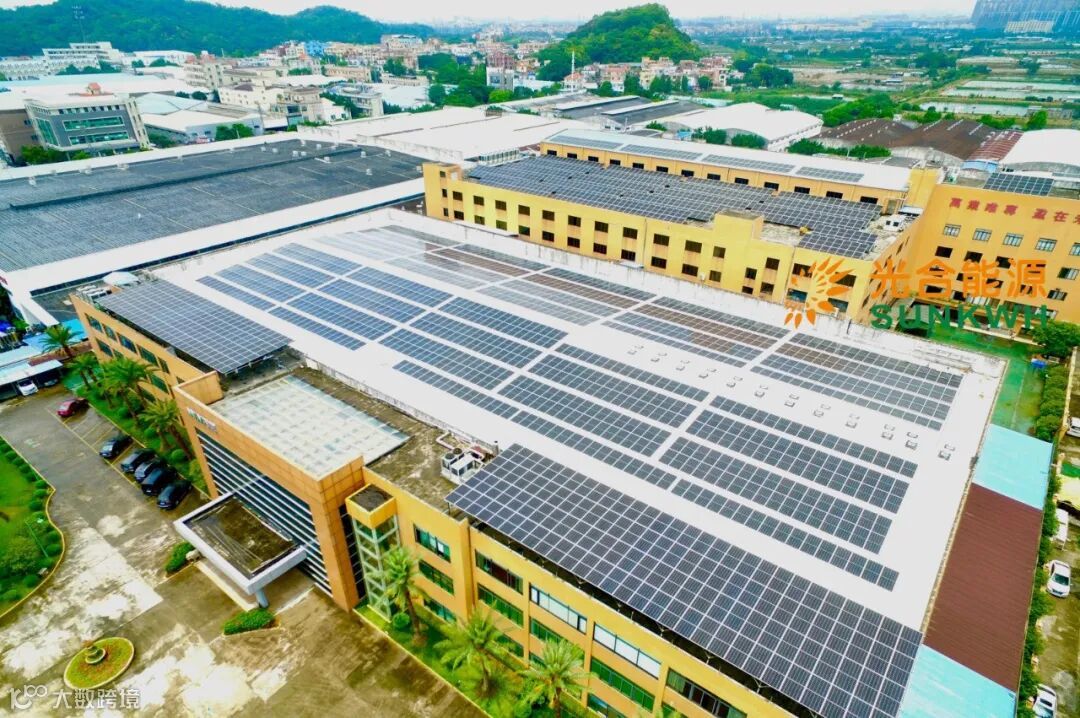

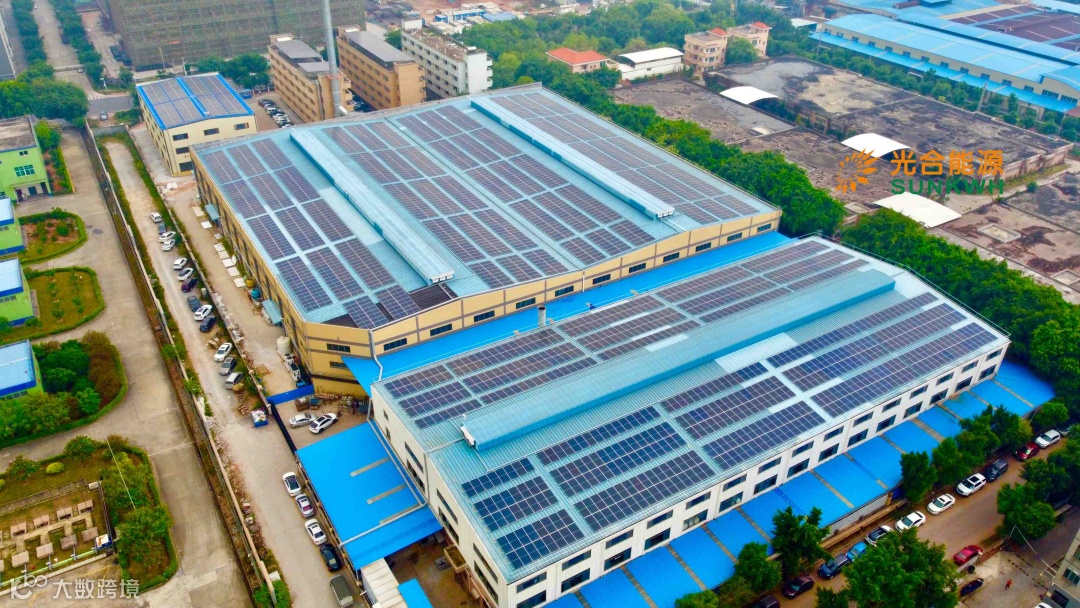

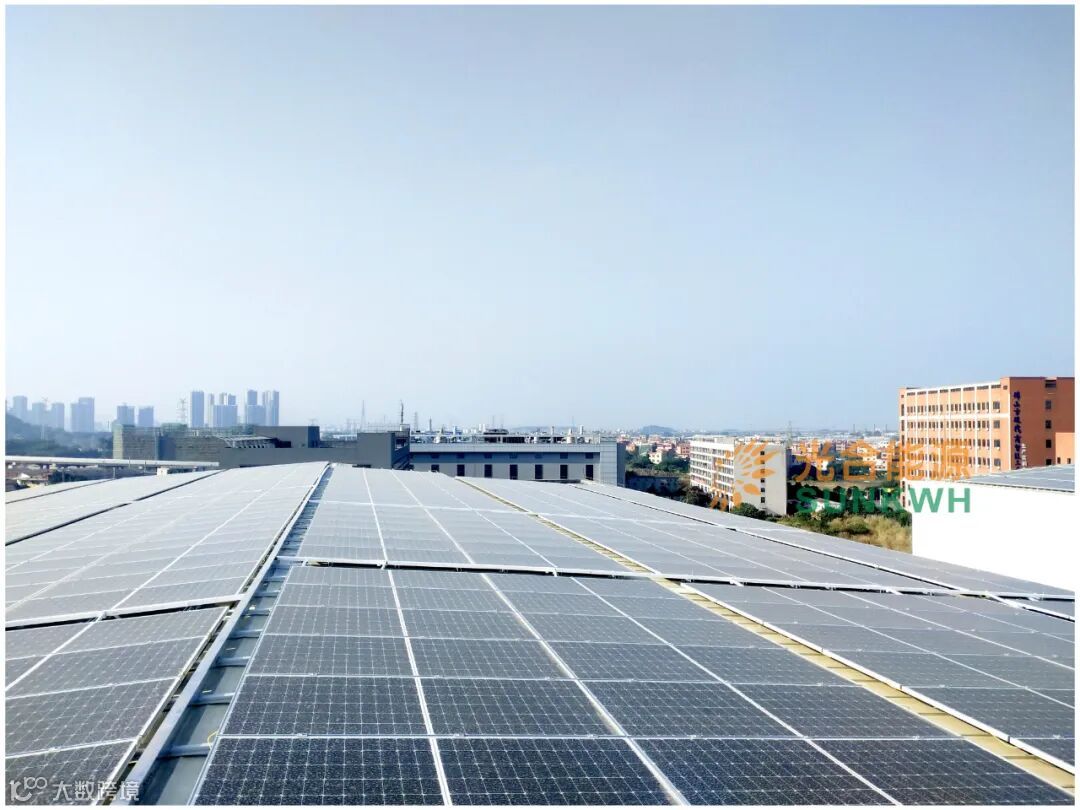

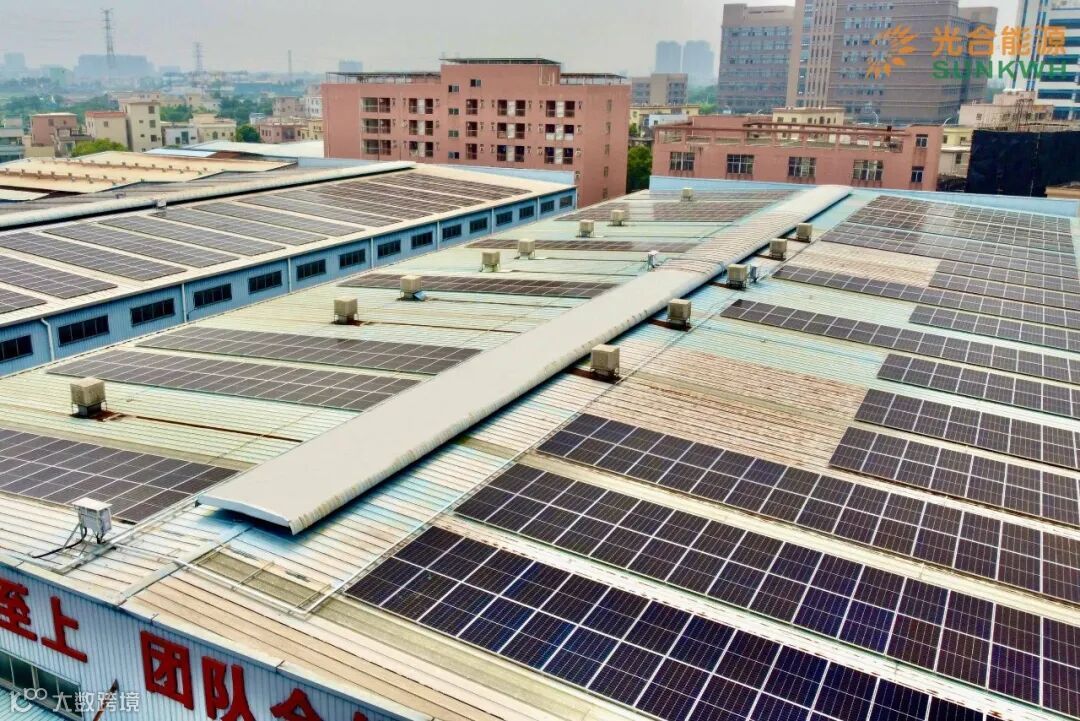

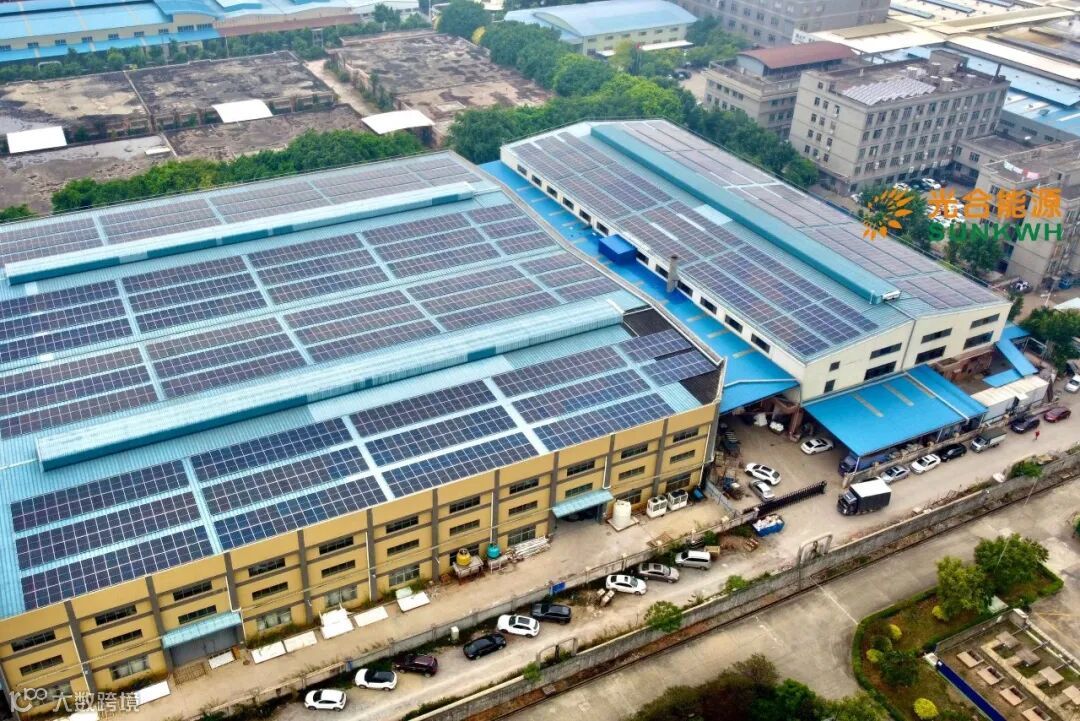

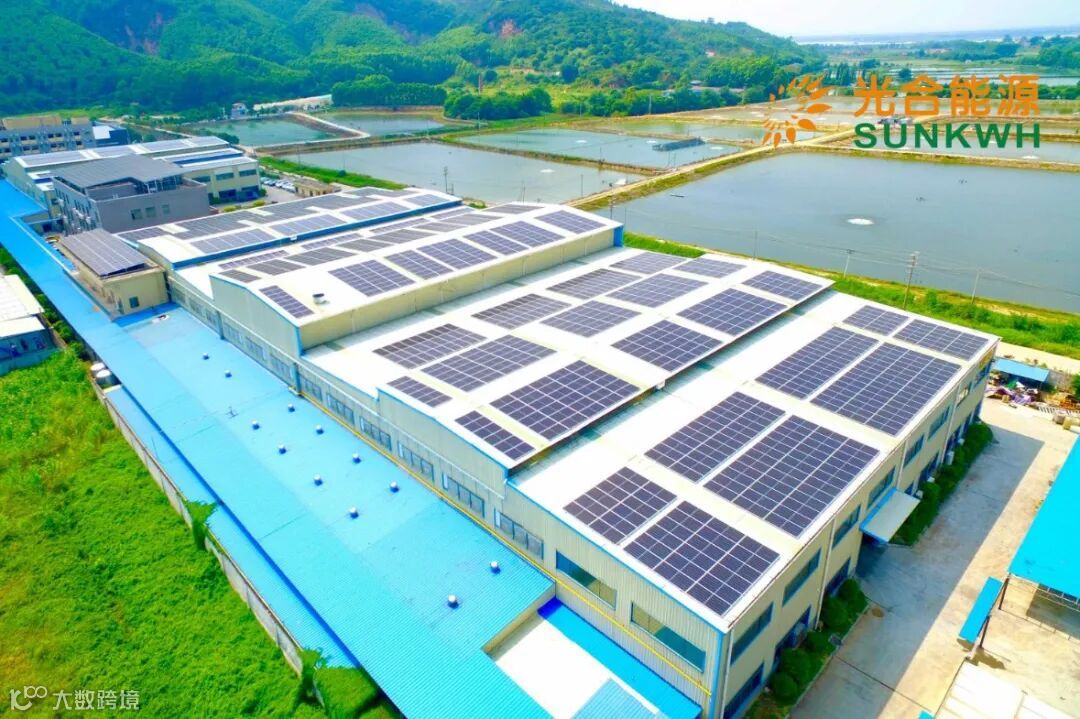

光合能源2022年部分工商业彩钢瓦平铺式光伏项目实例（请左右滑动观赏）
