☆ 诚挚感谢业主、设计师及装饰团队的选择 ☆
☆ 最终成就非凡极致的案例 ☆
在装饰板材生产中，压制压力是决定板材微观结构、物理力学性能与应用场景的核心变量。低压、中压、高压压机通过不同压力区间，作用于基材，形成结构与性能差异显著的板材，最终体现在耐用性、稳定性、成本与适用场景上。

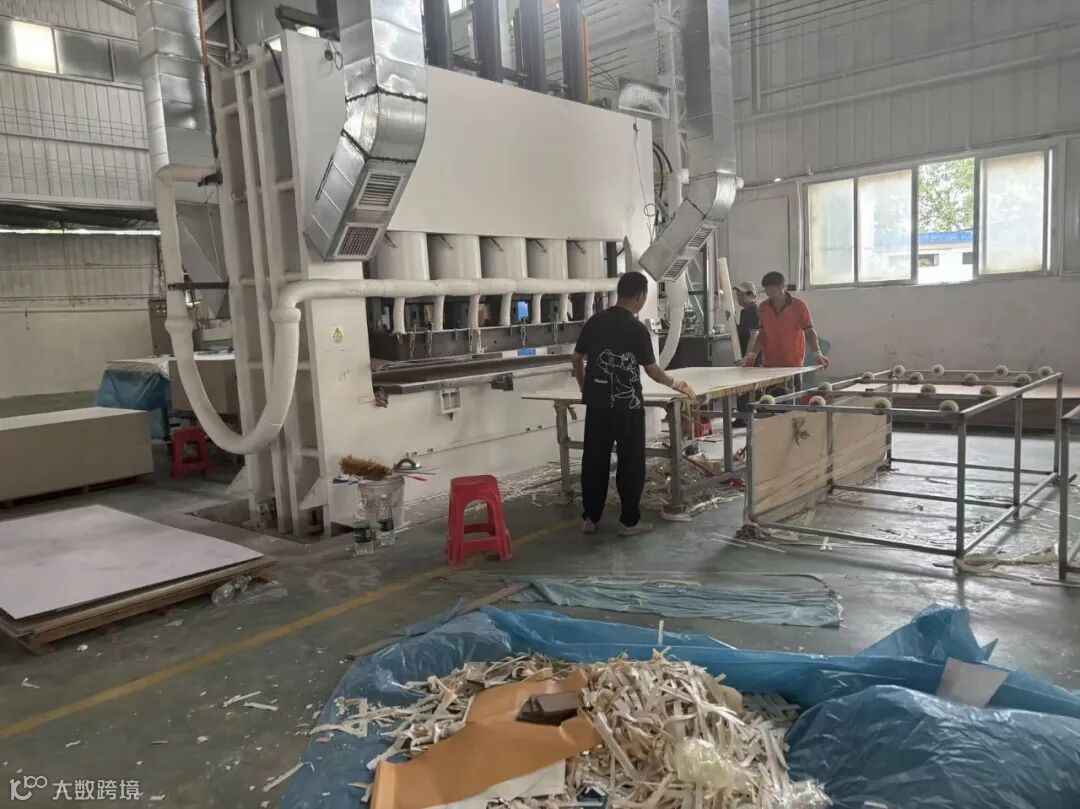

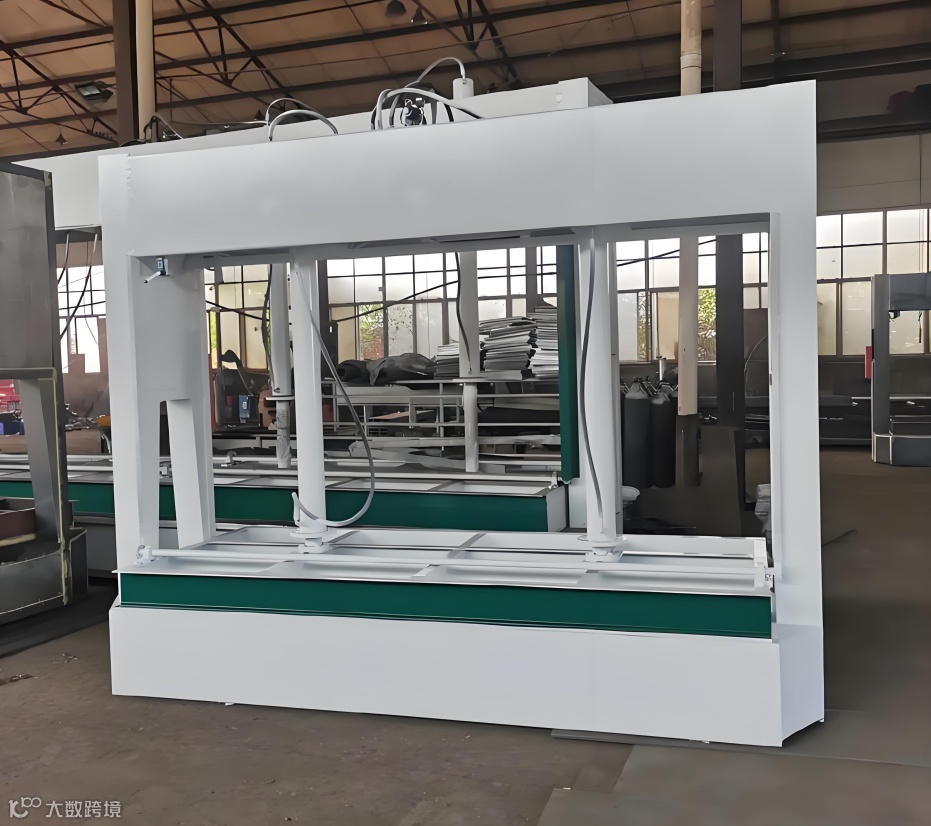

低压压机
板面单位压力 1–3MPa，对应约 10–30kgf/cm²，以 “温和成型” 为核心，压力仅满足板坯初步压实、排出空气与水分，不追求极致致密化。

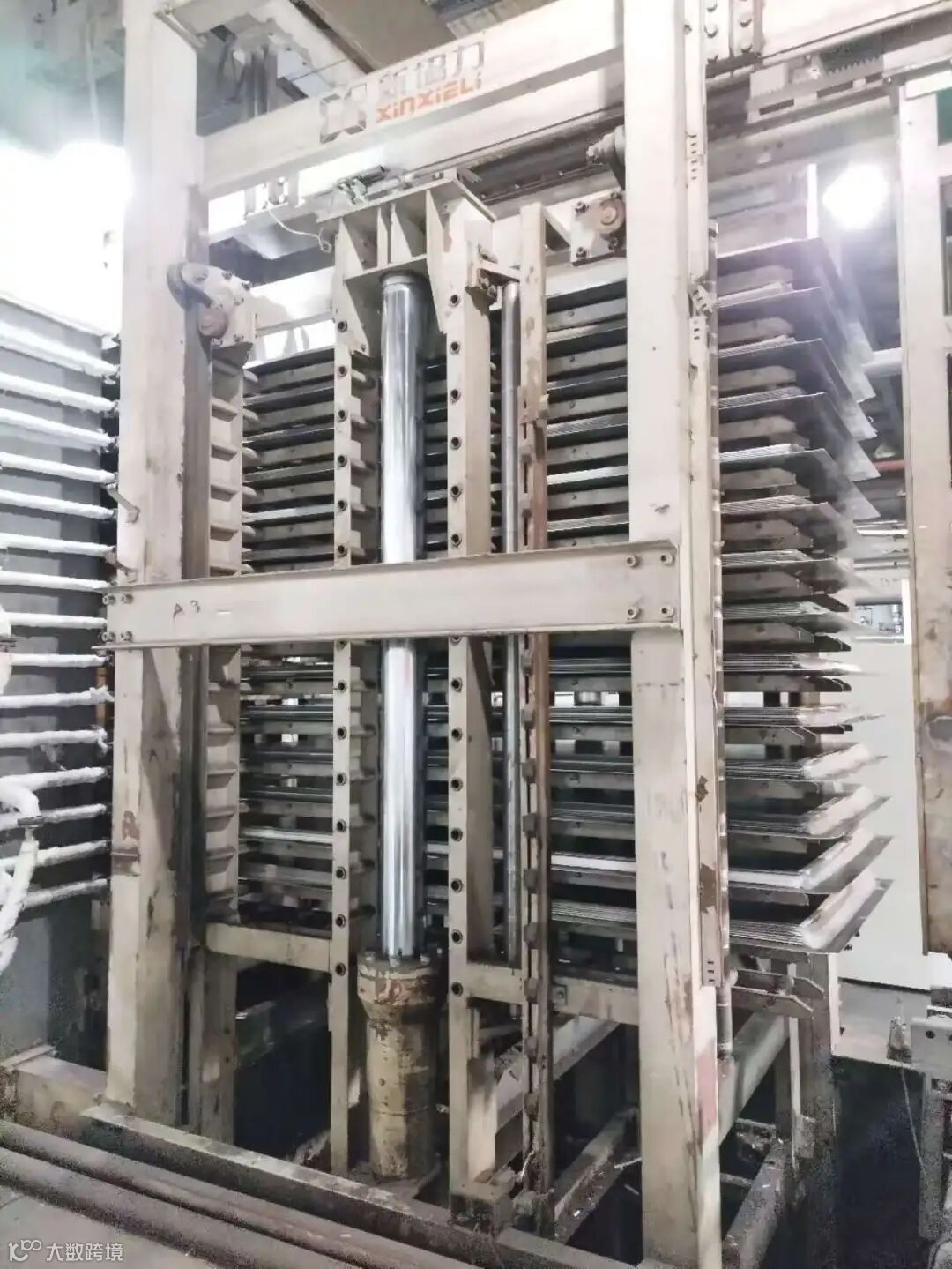

中压压机
板面单位压力 3–8MPa，对应 30–80kgf/cm²，压力足以让纤维紧密交织、胶黏剂充分渗透固化，实现板材 “均匀致密化”；中压往往用于密度较高的基材压制成型，或者用于对平整度要求极高的薄型板材生产。

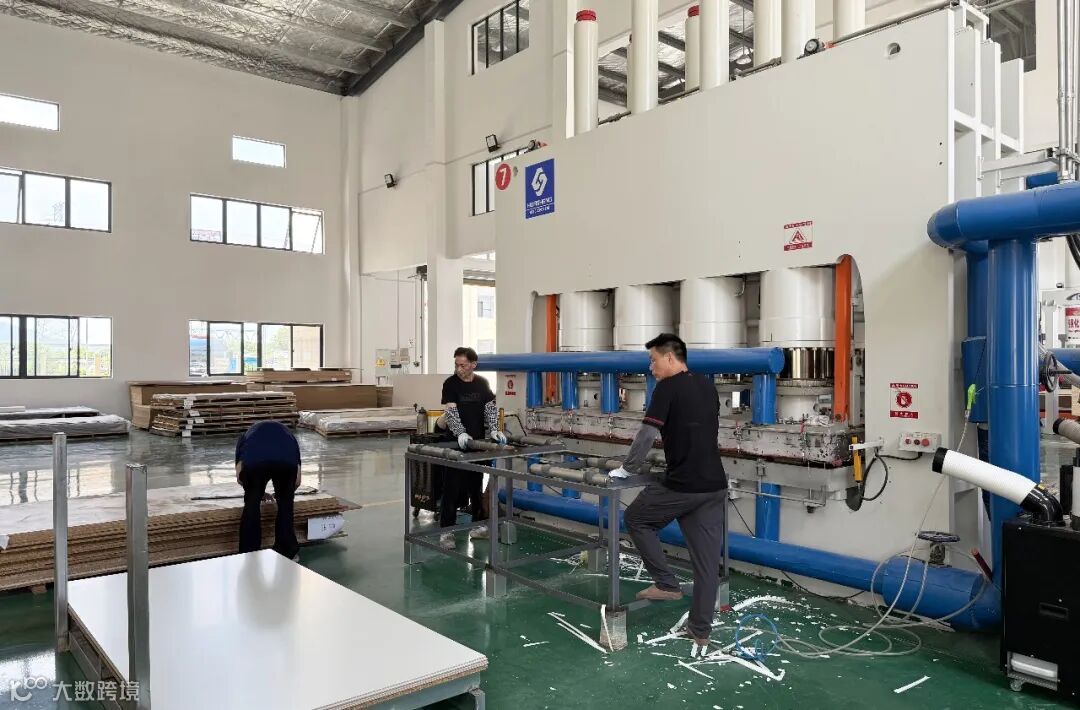

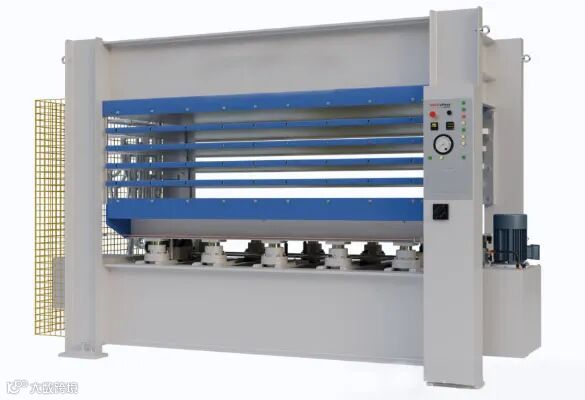

高压压机
板面单位压力 8–15MPa，对应 80–150kgf/cm²，以 “极致压实” 为目标，高压下板坯孔隙率降至最低，纤维 / 树脂发生化学键合，形成均质、高强度的固化层。

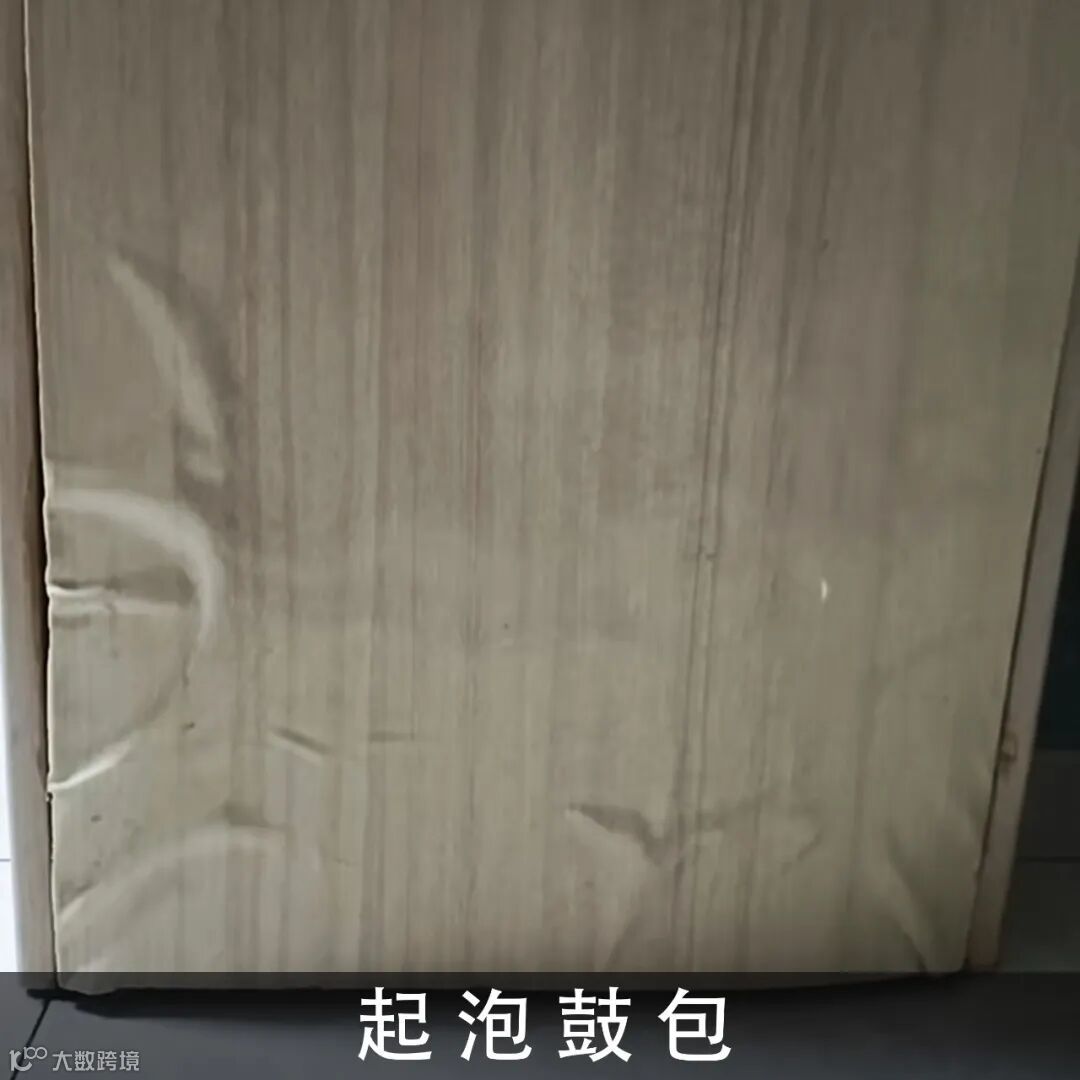

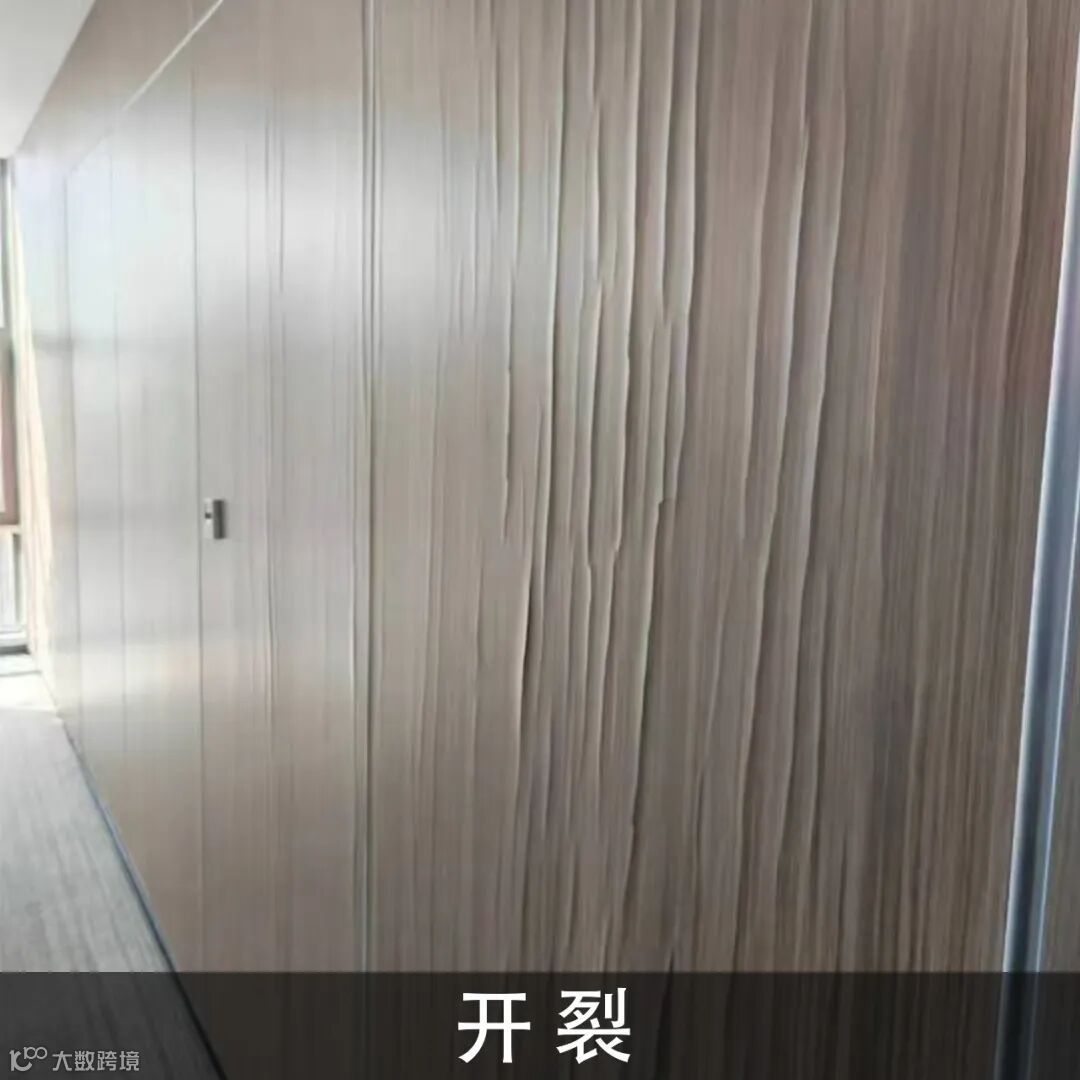

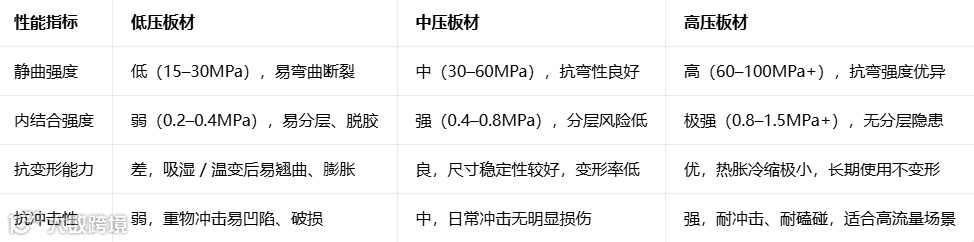

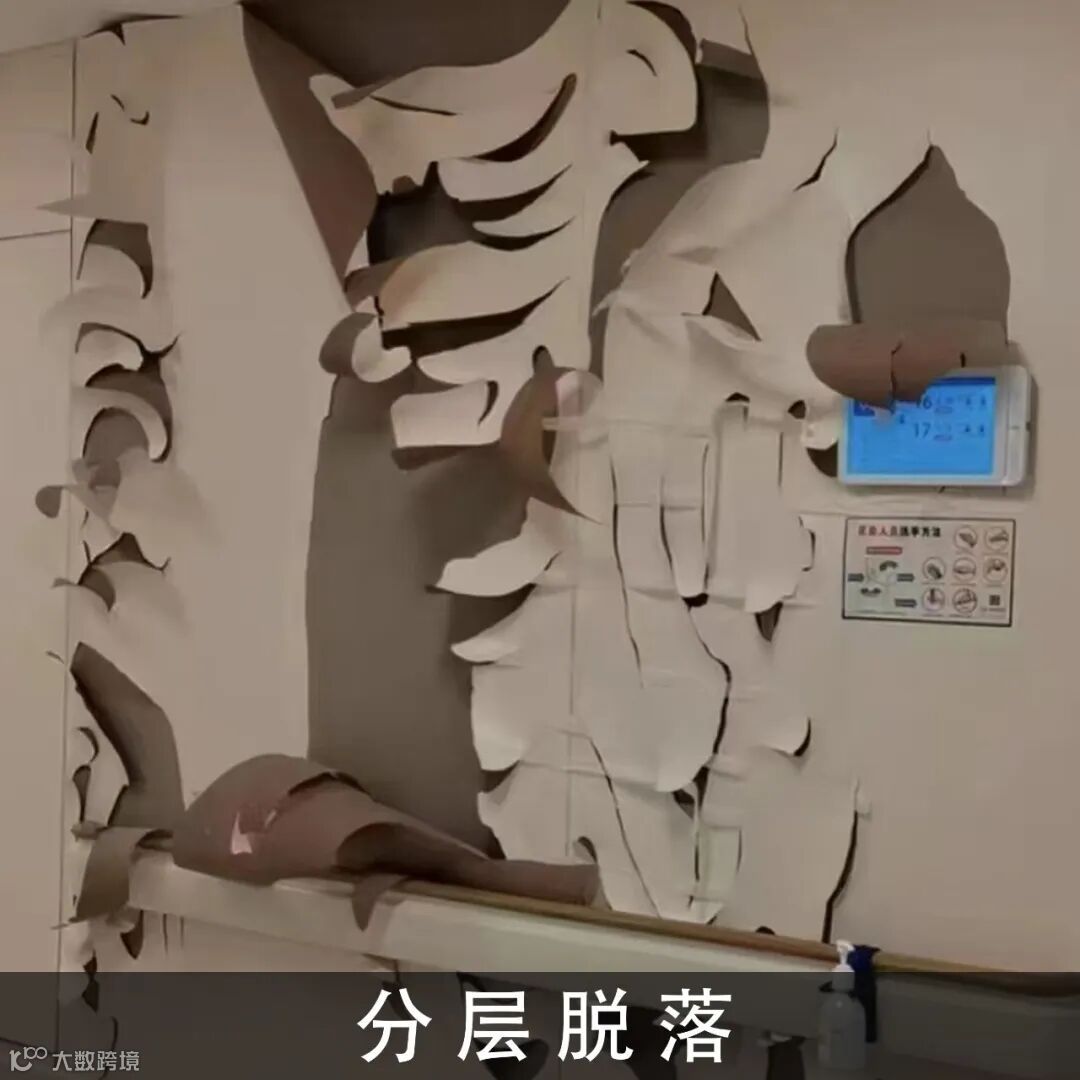

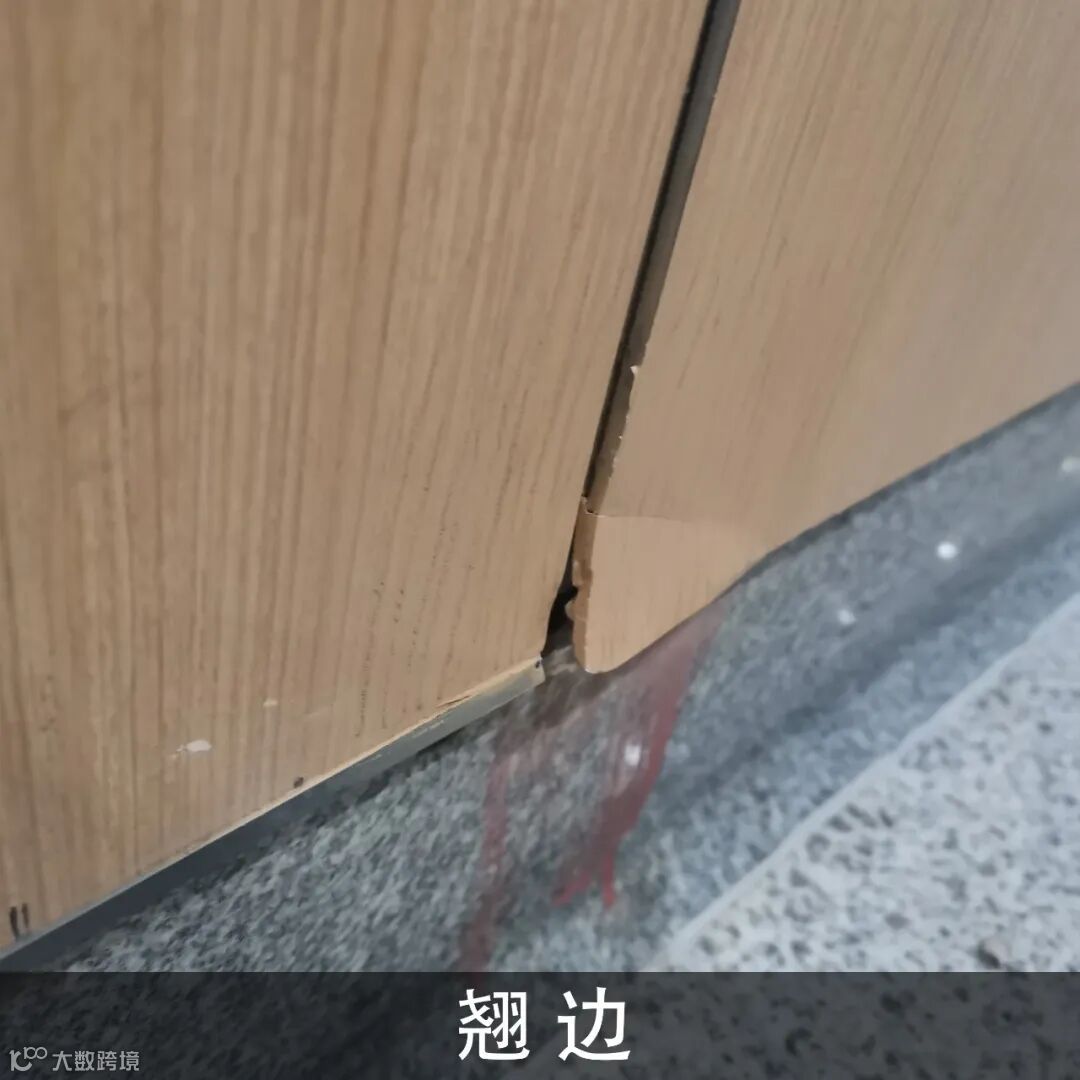

低压板材：密度低(0.5–0.65g/cm³)，内部孔隙多、结构疏松，基材结合力弱，截面可见明显空隙；在冷热交替环境下，极易发生分层、开裂、鼓泡等情况。
中压板材：密度适中(0.65–0.85g/cm³)，结构均匀致密，孔隙率低，纤维交织紧密，截面细腻无明显空隙。
高压板材：密度高(0.85–1.2g/cm³)，结构极致致密，孔隙率趋近于 0，树脂与基材形成一体化固化层，截面坚硬光滑；瑞欣的不燃高压树脂板，高温高压一体成型工艺，拥有极高的内结合强度和稳定性，更符合国家国家检测标准GB17657-2022（沸水煮2小时不分层、烘干48小时不开裂）执行。
低压、中压、高压板材并非简单的 “优劣之分”，而是分别指向了 “经济高效”“结构功能”“寿命耐用” 三个不同的市场维度。但归根结底，压力的大小决定了材料的力学性能，这依然是区分板材性能等级最本质的物理法则。
瑞欣项目精选案例-
1.国家东部医疗中心
2.香港祈福集团对标美国曼哈顿179米-高端人居百亿级精装住宅
3.国家卫生部直属-山东大学青岛齐鲁医院
5.香港祈福集团-庐山紫庐酒店
6.美的·和祐国际医院一期
7.美的总部08办公地块
8.佛山皇冠假日酒店
9.海南威珀斯酒店
10.南方医科大学祈福皮肤医学美容中心
11.美的·和祐国际医院二期
12.云南昆明妇幼保健院新院
广州瑞欣建材科技有限公司
公司地址：广州市番禺区番禺大道北555号天安科技
创新大厦7楼713室
联系人：18588526665（林生）
公司网站：http://realxin.com
