摘要：混凝土立柱是房屋结构中重要的承重构件之一，其质量直接关系到结构的安全和使用。本文通过分析某次工程中立柱混凝土浇筑质量事故的原因，说明立柱采用浇筑窗口进行混凝土的浇筑非常重要。
关键词：立柱 混凝土 浇筑 方法
工程施工中必须严格控制混凝土外观质量，如何提高混凝土的外观质量，已成为建筑施工中的一个重要课题。对于立柱混凝土的浇筑质量，由于立柱截面积较小、柱筋、箍筋较多，在浇筑混凝土时，因钢筋密度大，振捣棒常常很难下落，造成振捣不到位、不密实，所以立柱浇筑混凝土时常常出现蜂窝、麻面、露筋，甚至断柱等问题。立柱混凝土的浇筑有些规范可以遵循，但是在进行混凝土浇筑时，工人往往会凭经验做事，需要采取的措施往往不重视。笔者结合某具体工程实例，浅谈立柱浇筑混凝土开设浇筑窗口的重要性。
1 立柱浇筑混凝土出现断柱的质量问题
某个位于新疆戈壁滩上的工业厂房改造项目，其中：锅炉房有八根设备立柱为钢筋混凝土结构，柱高度为6.5米，结构柱上有圈梁。根据立柱形式及高度，决定对立柱及梁采取一次浇筑。
混凝土采用C40泵送商品混凝土，坍落度18～20厘米，要求采用同厂同标号水泥，保证混凝土表面色泽一致，确保外观质量。
混凝土搅拌站距离施工现场较远，大约2个小时的车程。
本次浇筑的混凝土配料见表1所示：
表1 混凝土配合比
施工配合比 |
水 |
水泥 |
砂子 |
石子 5-20厘米 |
石子 20-40厘米 |
粉煤灰 |
矿粉 |
高效减水剂 |
162 |
432 |
755 |
468 |
571 |
30 |
30 |
5.9 |

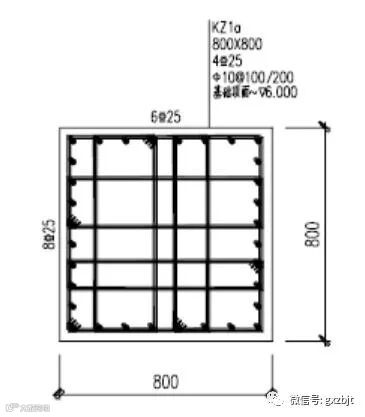

立柱配筋截面图见图1所示。
图1 立柱配筋截面图
浇筑方法：
（1）分层浇筑：每节立柱混凝土采用分层浇筑，每层高度≤30厘米,控制方法为在振捣棒管上刻画尺度，保证分层浇筑的厚度，及振捣棒插入的深度。
（2）砼下料：立柱砼浇筑下料采用泵车软泵管挂接5米长Φ20厘米加劲波纹管作为套筒，保证混凝土下料落差高度满足规范要求。
（3）振捣：砼振捣时，严格遵照插入式振捣棒使用要求进行振捣工作，进行上层砼浇筑时，振捣棒插入下层混凝土10厘米。混凝土振捣时，严防漏振、过振。
按照上述浇筑方法浇筑完成后，待拆模后发现梁的外观质量较好，但是八根立柱中有七根在同一层面上都出现不同程度的断柱现象。见图2所示。
图2 立柱断柱实物图
2 原因分析
断柱质量问题出现后，项目部立即组织相关方召开了专题分析会，经分析，问题主要有以下几条：
（1）立柱配筋密度较大，振捣棒难以下落，不方便振捣。
（2）混凝土浇筑振捣人员振捣经验不足，责任心不强，在振捣过程中未能及时感知振捣中存在的问题。
（3）混凝土浇筑前的技术交底工作不到位。特别是针对锅炉基础钢筋密、体积大、混凝土运输距离远等不利因素，采取的措施不到位。
（4）施工人员流动性较大，施工作业人员更换频繁，施工承包商管理人员对立柱混凝土作业重视不够，质量意识淡薄。
（5）浇筑过程中，现场管理人员监管不到位，责任不到位，混凝土供应量是经过技术人员测算的，但是混凝土浇筑作业完成后，最后发现混凝土有余量，管理人员没有分析混凝土余量到底是如何产生的。
（6）本项目立柱混凝土骨料采用的粒径为5～20毫米、20～40毫米二级配；按《混凝土结构工程施工规范》（GB50666-2011）要求，柱、墙模板内的混凝土浇筑倾落高度应符合表2的限值规定，当不能满足表内限值要求时，应加设串筒、溜管、溜槽等装置。而本项目立柱高度达6.5米，但是，本项目在立柱混凝土浇筑时，并没有加设串筒、溜管、溜槽等装置，也没有在立柱侧面开设浇筑窗口。
表2 柱、墙模板内混凝土浇筑倾落高度限制（米）
条 件 |
浇筑倾落高度限值 |
粗骨料粒径大于25毫米 |
≤3 |
粗骨料粒径小于等于25毫米 |
≤6 |
注：当有可靠措施能保证混凝土不产生离析时，混凝土倾落高度可不受上表限制。
3 整改措施
项目部尽管召开了专题质量分析会议，也找出了问题所在。但是笔者认为，此次质量事故的主要原因是没有采用串桶或侧面开窗浇筑。在混凝土浇筑前，有些施工人员和管理人员曾想过采用开窗浇筑，但具体操作的工人根据个人经验，认为类似立柱不采用开窗浇筑也一样可以浇筑很好。
出现问题后，项目部决定拆除已经浇筑的立柱，重新浇筑。
（1）拆除梁、立柱

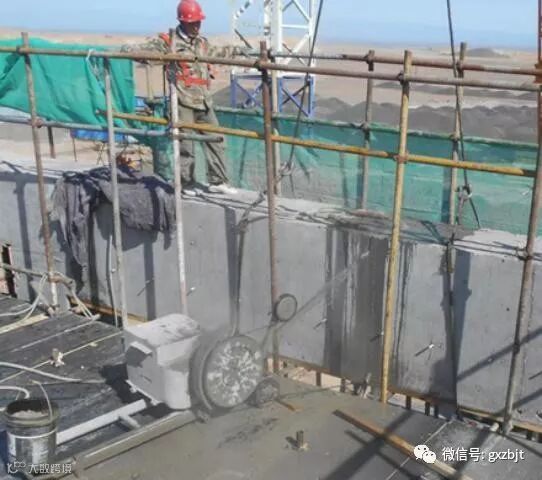

项目部请来了专业切割队伍，对已经浇筑的混凝土梁、立柱实施切割拆除，梁全部拆除，立柱拆除到立柱钢筋搭接处，然后改用风镐破碎立柱混凝土。见图3所示。
图3 立柱切割

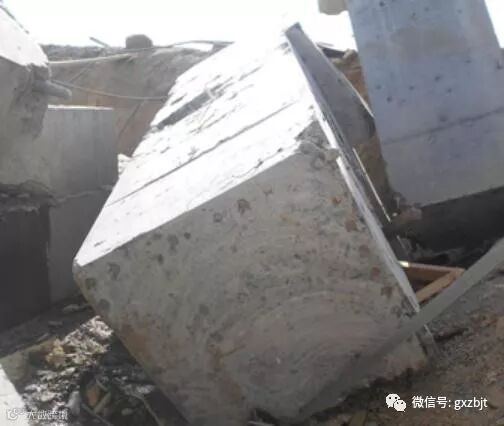

梁、立柱拆除后发现，除了断柱处，其它部分浇筑的混凝土密实度都很好，见立柱切割后的断面图4所示。
图4 立柱断面图
（2）剥离立柱表层混凝土

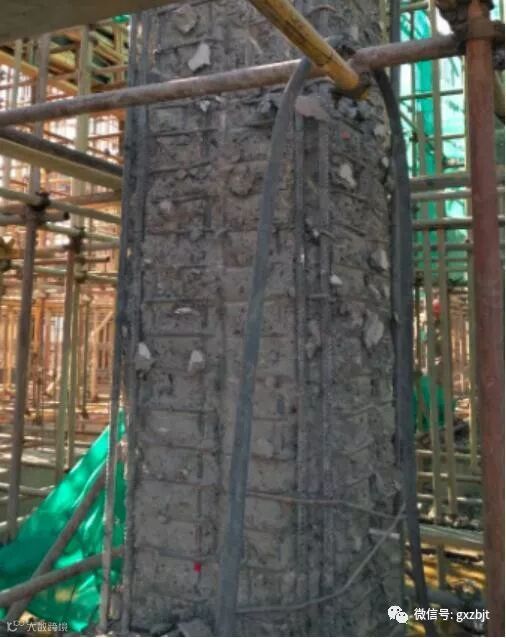

用风镐剥离立柱表面一层混凝土，见图5所示。
图5 剥离立柱表面混凝土
（3）剔除立柱内部混凝土

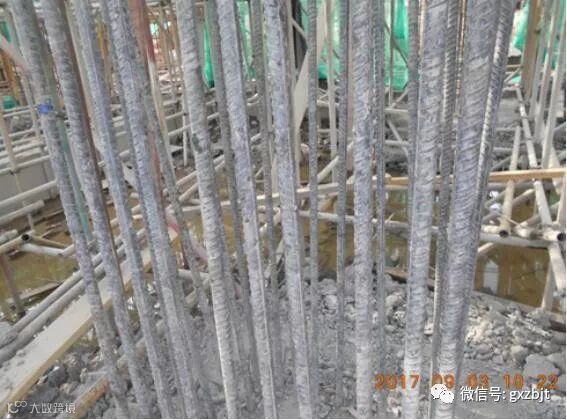

待立柱表层混凝土剥离后，切割箍筋，用风镐将立柱内部的混凝土剔除，保留根部主筋，见图6所示。
图6 剔除柱内混凝土
（4）二次钢筋绑扎

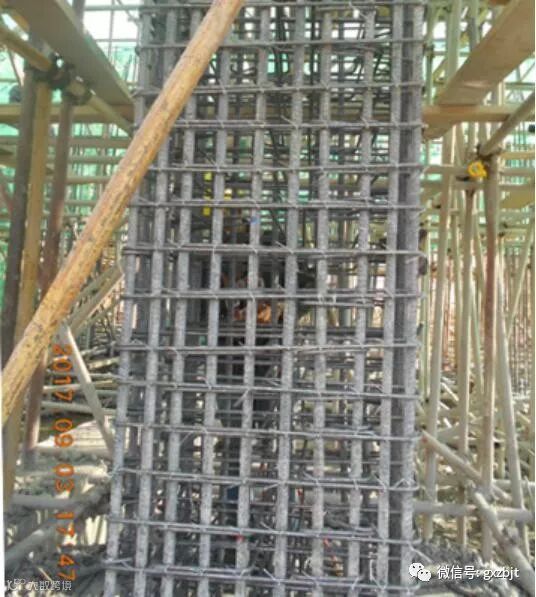

立柱混凝土剔除完成后，对立柱主筋进行检验，重新绑扎钢筋。见图7所示。
图7 立柱钢筋重新绑扎
（5）支模、侧面开设浇筑窗口

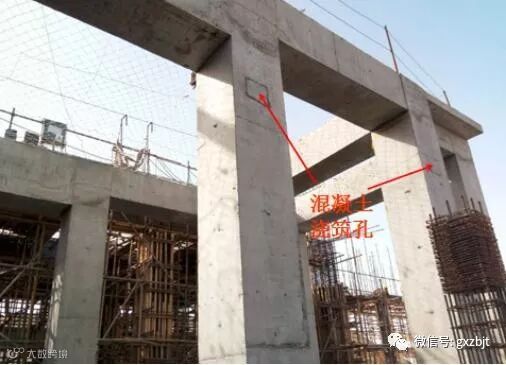

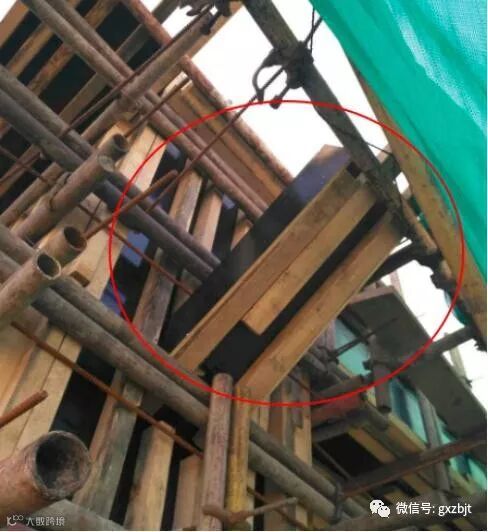

为了确保二次浇筑质量，此次决定在立柱侧面4米高处开设浇筑窗口，采用侧面浇筑混凝土并振捣的方式。见图8所示。
图8 开设浇筑窗口

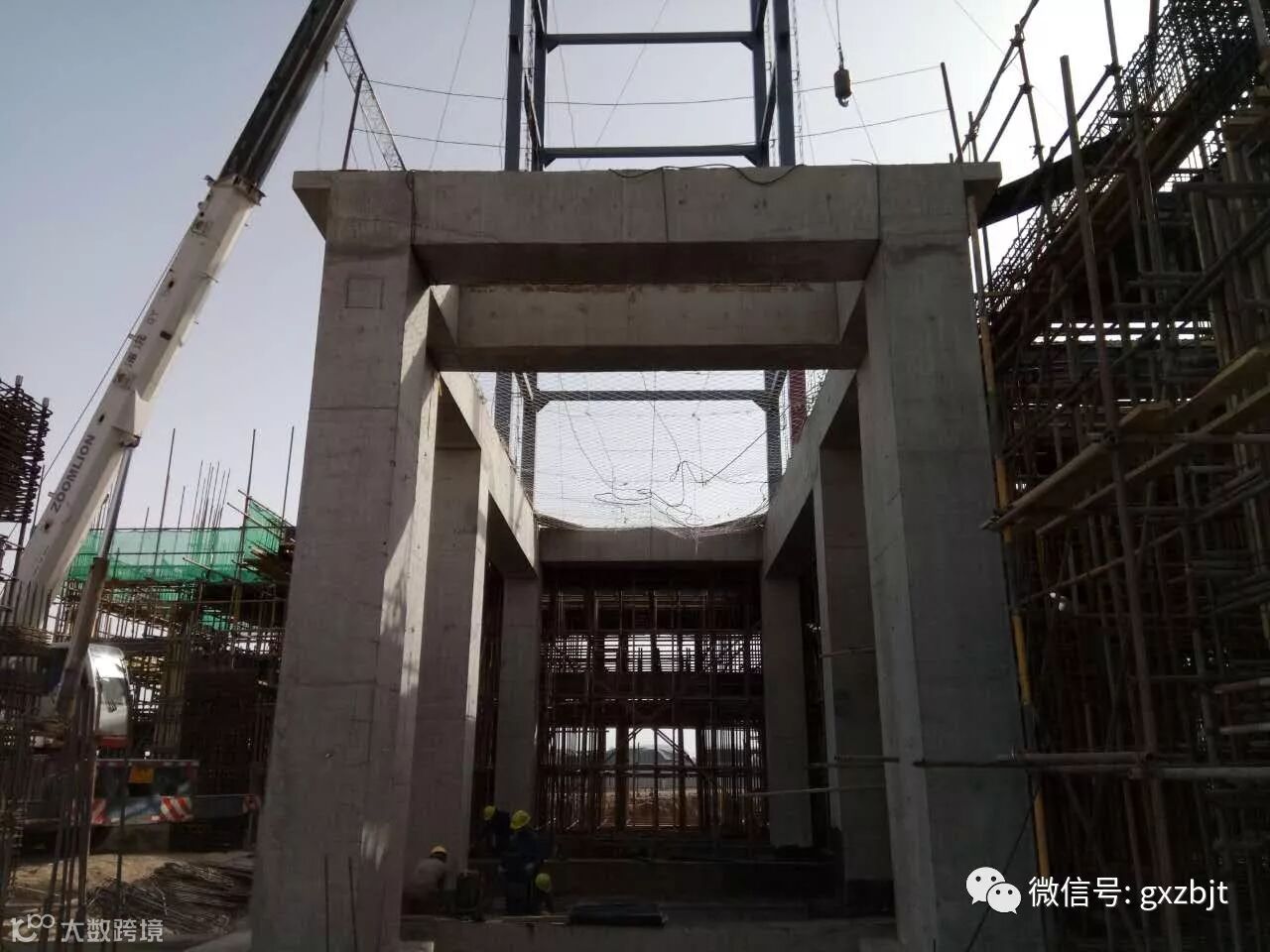

通过侧面开窗，实施侧面混凝土浇筑并振捣的方式，二次浇筑后，混凝土外观质量非常好，见图9所示。
图9 二次浇筑后立柱外观
4、结束语
对于立柱混凝土的浇筑，在浇筑之前，必须认真分析，充分考虑钢筋的密度和振捣的难易程度，再制定振捣方案。同时也要根据柱筋的密实情况，混凝土拌合物中骨料粒径也要进行调整。总之，在进行长立柱混凝土浇筑时，应对混凝土原材料的选择进行优化，对混凝土配合比的设计进行优化，对混凝土的施工工艺进行优化，不能仅凭经验做事，只有这样，才能更好地避免立柱混凝土浇筑的缺陷。
